Vakuumsko sesanje je ključna rešitev za "fleksibilno prijemanje" v industrijski avtomatizaciji s štirimi glavnimi prednostmi: nepoškodljivo prijemanje, prilagodljivost večmaterialnim/nepravilnim obdelovancem, čista in okoljska zaščita ter prilagodljivo delovanje. Lahko se prilagodi različnim industrijskim značilnostim obdelovancev (tanek/debel, natančen/grob, sanitarni/standard).

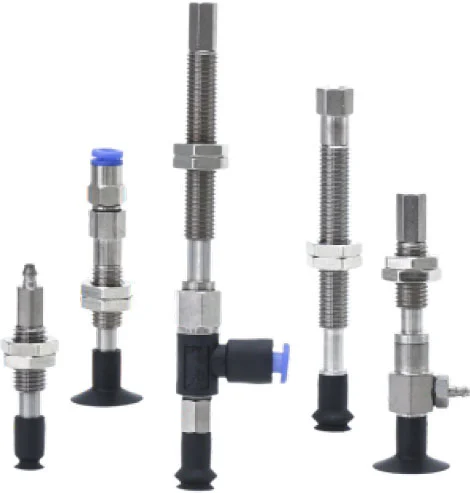

Osnovni vakuumski priseski brez zaklepnega obroča ZP
Vakuumske priseske ZP Basic brez zaklepnega obroča, izdelane na Kitajskem, imajo pomembne prednosti in prodajne točke: Prvič, ponujajo visoko stroškovno učinkovitost. Z izkoriščanjem zrele proizvodne podlage učinkovito nadzirajo stroške, obenem pa zagotavljajo učinkovitost izdelka in s tem zmanjšujejo stroške nabave za stranke; Drugič, ponujajo različne kategorije izdelkov z več specifikacijami in modeli; Tretjič, njihova tehnologija je zrela. Z uporabo vrhunskih materialov, kot je silikon, in napredne tehnologije vakuumskega zadrževanja pritiska, zagotavljajo močan oprijem in stabilnost, kar zagotavlja varno rokovanje z materialom; Četrtič, njihova dobavna veriga je stabilna, podpira jo robustna domača industrijska veriga in močna proizvodna zmogljivost za zagotavljanje pravočasne dostave. Zaradi teh prednosti so doma proizvedene vakuumske priseske zelo konkurenčne na področju industrijske avtomatizacije.
Kliknite in začnite z izbiro
》Nazaj na informacije o izdelku
Osnovno brez zaklepnega obročka ZP orodje
Enota za blazinice serije ZP
Serija ZPT z adapterskimi vakuumskimi blazinicami
Serija ZPT s puferskimi vakuumskimi blazinicami
Serija ZPR z adapterskimi vakuumskimi blazinicami
Serija ZPR s puferskimi vakuumskimi blazinicami
Serija ZPY z adapterskimi vakuumskimi blazinicami
Serija ZPY s puferskimi vakuumskimi blazinicami
Opis
Kako naročiti
Specifikacije / Material
Aplikacije
Vir
Kaj so vakuumske priseske Basic brez zaklepnega obroča ZP?
Opredelitev in funkcija
• Orodje za vakuumsko prijemanje:Ustvari tesnilo s površino obdelovanca, da omogoči dviganje in pozicioniranje
• Prilagodljiva uporaba:Primerno za gladke, ravne ali rahlo ukrivljene površine
• Podpora za avtomatizacijo:Uporablja se v robotskih rokah, transporterjih in sistemih za rokovanje
Strukturne značilnosti
• Izdelan iz vzdržljivih elastomerov, kot sta silikon ali poliuretan
• Lahka zasnova za manjšo obremenitev robotskih sistemov
• Na voljo v različnih premerih in oblikah za različne aplikacije
Temeljne prednosti
Prilagodljiva in enostavna namestitev
• Struktura brez zapornega obroča poenostavi montažo in zamenjavo
• Zmanjša čas namestitve in vzdrževanje
Zanesljivo tesnjenje
• Zagotavlja stabilen vakuumski oprijem na gladkih in neporoznih površinah
• Ohranja dosledno sesanje med delovanjem pri visokih hitrostih
Stroškovno učinkovita rešitev
• Enostavna zgradba znižuje stroške izdelave in zamenjave
• Idealno za obsežne ali visokociklične aplikacije
Vzdržljiv in odporen proti obrabi
• Visokokakovostni materiali zagotavljajo dolgo življenjsko dobo
• Odporen na obrabo in večkratno uporabo
Široka združljivost
• Združljiv z različnimi vakuumskimi generatorji in montažnimi sistemi
• Primerno za več industrijskih okolij
Prilagajanje in proizvodni proces
Možnosti prilagajanja
Za izpolnjevanje različnih zahtev industrijske avtomatizacije je mogoče vakuumske priseske Basic brez zaklepnega obroča ZP v celoti prilagoditi od izbire materiala do konstrukcijske zasnove:
• Izbira materiala
o Silikon (SI): odpornost na visoke temperature, idealen za elektroniko in čista okolja
o Poliuretan (PU): Odlična odpornost proti obrabi za visoko ciklične operacije
o NBR: stroškovno učinkovita rešitev za splošne industrijske aplikacije
o Izbirni antistatični ali živilski materiali za specializirane industrije
• Velikost in geometrija
o Širok razpon premerov za ujemanje z različnimi nosilnostmi
o Ravne ali rahle strukture meha za različne površinske pogoje
• Trdota in elastičnost (Shore A)
o Mehkejši materiali za občutljive ali lomljive izdelke
o Trše zmesi za težke obremenitve ali rokovanje pri visokih hitrostih
o Optimizirano ravnovesje med fleksibilnostjo in vzdržljivostjo
• Namestitev in združljivost vmesnika
o Prilagoditev različnim držalom in vakuumskim sistemom
o Ujemanje velikosti navoja in vrste povezave (metrika, BSP, NPT)
o Integracija z različnimi montažnimi elementi ali adapterji
• Zasnova, specifična za aplikacijo
o Protizdrsni površinski vzorci za boljši oprijem
o Materiali, odporni na olje ali kemikalije, za težka okolja
o Prilagajanje zmogljivosti pri visokih ali nizkih temperaturah

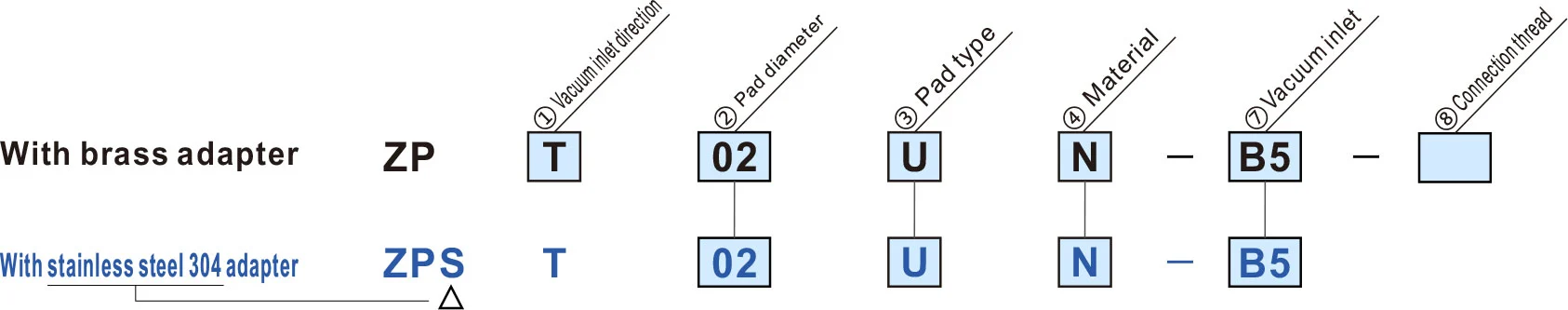

Kako naročiti
|
③ Vrsta blazinice
② Premer blazinice (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Ravni tip/ovalni tip | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Vrsta meha | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tanka ravna vrsta | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tanek ploščat tip z rebri | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
| GN | Prevodni NBR |
| GS | Prevodna silikonska guma |
Modri simbol so modeli po meri
| Montažne mere adapterja | |
| Če bo adapter izdelala stranka, oblikujte adapter z dimenzijami, prikazanimi desno. |
|
| ① Smer dovoda vakuuma | ⑦ Vakuumski dovod | ⑧ Priključni navoj | |||||||
| T | Navpično |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Stranski |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Tip premera blazinice (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5x7 | 4x10 | ||
| U | Ravni tip/ovalni tip | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Vrsta meha | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tanka ravna vrsta | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tanek ploščat tip z rebri | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
| GN | Prevodni NBR |
| GS | Prevodna silikonska guma |
Modri simbol so modeli po meri.
| ⑧ Priključni navoj | ||
| Mala nit | A5 | M5 x 0,8 |
| A6 | M6 x 1,0 | |
| Ženska nit | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
| ⑦ Vakuumski dovod | |||
| Mala nit | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Ženska nit | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Ba rb priključek | U4 | Za mehke cevi ø4 | M-5AU-4 |
| N4 | Za najlonske cevi ø4 | M-5AN-4 | |
| U6 | Za mehke cevi ø6 | M-5AU-6 | |
| N6 | Za najlonske cevi ø6 | M-5AN-6 | |
| Namestitev z enim dotikom | 04 | ø4 | |
| 06 | ø6 | ||
| ① Smer dovoda vakuuma | ⑦ Vakuumski dovod | |||||||||
| T | Navpično |
|
B3B5U4N4U6N60406 |
|||||||
| R | Stranski |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|

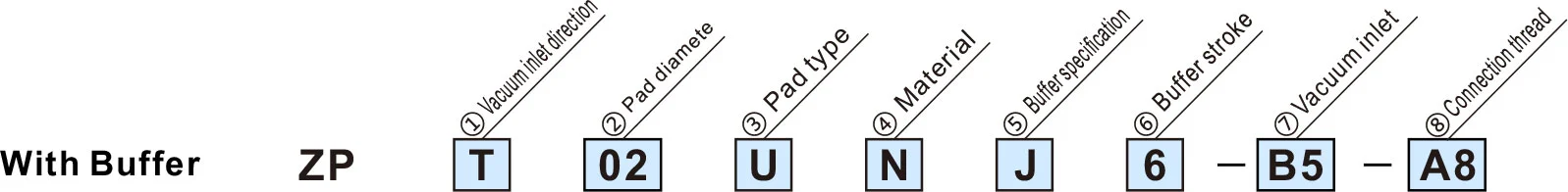

③ Vrsta blazinice
② Premer blazinice (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Ravni tip/ovalni tip | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Vrsta meha | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tanka ravna vrsta | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tanek ploščat tip z rebri | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
| GN | Prevodni NBR |
| GS | Prevodna silikonska guma |
Modri simbol so modeli po meri.
| ⑤ Specifikacija medpomnilnika | |
| J | Vrtenje |
| K | Ne vrti se |
| JN | Vrtenje (Brez vmesne plošče) |
| KN | Ne vrti se (Brez vmesne plošče) |
| ⑥ Odbojnik | |
| 6 | 6 mm |
| 10 | 10 mm |
| 15 | 15 mm |
| 25 | 25 mm |
| ⑦ Vakuumski dovod | |||
| Mala nit | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Ženska nit | B3 | M3 x 0,5 | |
| B5 | M5 x 0,8 | ||
| Pritrditev z zabojem | U4 | Za mehke cevi ø4 | M-5AU-4 |
| N4 | Za najlonske cevi ø4 | M-5AN-4 | |
| U6 | Za mehke cevi ø6 | M-5AU-6 | |
| N6 | Za najlonske cevi ø6 | M-5AN-6 | |
| Namestitev z enim dotikom | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Priključni navoj | |
| A8 | M8 x 1,0 |
Specifikacije
| Zaklepni obroč/vrsta blazinice | Premer/dimenzije blazinice | Aplikacija | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Brez zaklepnega obroča | Ravni tip (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Za obdelovance z ravnimi in nedeformiranimi površinami |
| Ovalni tip (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Za obdelovance z omejitvami na adsorpcijski površini | |
| Tanka ravna vrsta (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Za mehke obdelovance, kot so tanke plošče ali vinil. Gubanje ali deformacija med adsorpcijo se lahko zmanjša. | |
| Tanka ravna vrsta z rebri (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Za mehke obdelovance, kot so tanke plošče ali vinil. Obdelovanci se lahko odstranijo enostavno zahvaljujoč rebrom |
|
| Vrsta meha (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Za uporabo, kjer ni prostora za odbojnik ali za obdelovance z nagnjenimi površinami | |
| Z zaklepnim obročem | Ravni tip (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Za obdelovance z ravnimi in nedeformiranimi površinami |
| Ravni tip z rebri (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Za obdelovance, ki se zlahka deformirajo. Zahvaljujoč rebrom je obdelovance enostavno odstraniti | |
| Vrsta meha (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Za uporabo, kjer ni prostora za odbojnik ali za obdelovance z nagnjenimi površinami | |
| Globoki tip (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Za obdelovance z ukrivljenimi površinami ali za sferične obdelovance | |
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
|
Material
Značilnosti
|
Simbol | Durometer HS (±5°) |
barva od guma |
Delovanje temperatura območje (°C) |
Olje odpornost bencin |
Olje odpornost benzol |
Osnova odpornost |
kislina odpornost |
Odpornost na vremenske vplive | Ozon odpornost |
Abrazija odpornost |
Vodoodporen | Topilo odpornost (benzen, toluen) |
Aplikacija |
| NBR | N | 50 | Črna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prenos splošnega dela, valovita plošča, furnir, železna plošča in drugo |
| Silikonska guma | S | 45 ~ 50 | Bela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik, odstranjevanje iz tlačnega litja, tanko delo, predelovalec hrane |
| Uretanska guma | U | 50 ~ 60 | Rjava | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Valovita plošča, železna plošča, furnir plošča |
| FKM | F | 60 | Črna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemično delo |
| Prevodni NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Splošno delo polprevodnika (statična električna odpornost) | |
| Prevodna silikonska guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik (statična elektrika) |
Zgornja tabela zajema samo splošne značilnosti obravnavanih gumijastih materialov. Modri simbol so modeli po meri.
Prikaz uporabe pnevmatskih komponent (vakuumske priseske) na različnih industrijskih področjih
I. Temeljne prednosti
II. Ekstrakcija aplikacij po panogah
A. Medicina in medicinska industrija
A.1：Osnovne zahteve:Čisto in brez onesnaževanja (skladno s FDA/GMP), nežno in neškodljivo ter preprečuje navzkrižno kontaminacijo
A.2 Ključni scenariji:
1. Farmacevtska embalaža: steklenička z zdravili / farmacevtska plošča / zbiralnik vrečke za infuzijo (prisesek iz silikona za živila, brez odvajanja delcev)
2. Sestavljanje medicinskih pripomočkov: kirurški instrumenti/medicinski katetri/kosi protez (nastavljiv podtlak, zaščita pred deformacijami)
3. Biološki laboratorij: petrijevka/centrifugalna epruveta/prenos reagentne kartice (kemično odporen, sterilno kompatibilen)
B. Industrija elektronike in polprevodnikov
B.1 Temeljne zahteve:antistatičen (10⁶-10¹¹Ω), natančno pozicioniranje (napaka ≤0,01 mm), odpornost na praske
B.2 Ključni scenariji:
1. Čip/polprevodnik: ravnanje z rezinami, embalaža čipov (porozna keramika/antistatični silikonski prisesek, enakomeren podtlak za preprečevanje zloma)
2. PCB/komponente: Fleksibilno PCB, mikro komponente (upori 0402), nameščene na površini (tanke silikonske/gelne/mikro priseske za preprečevanje gubanja/trganja)
3. Zaslon: plošča LCD/OLED, steklo na dotik (visoko prozoren material, brez madežev in prask)
C. Industrija avtomobilov in avtomobilskih delov
C.1 Temeljne zahteve:veliko sesanje (enojni sesalni disk ≥500N), prilagoditev več specifikacij (kovina/plastika/steklo), nedrseča
C.2 Ključni scenariji:
4. Izdelava karoserije: jeklena plošča/varjenje okvirja vrat (guma velikega premera/matrika z več priseski, protizdrsna tekstura)
5. Steklo/notranjost: namestitev vetrobranskega stekla, prenos površine usnjenega sedeža (temperaturno odporni silikonski/gobasti priseski, zaščita pred deformacijami)
6. Deli: ohišje valja motorja / ohišje menjalnika (vakuum + mehanska ključavnica, proti padcu)
D. Živilska in embalažna industrija
D.1 Temeljne zahteve:Material za živila (certifikat FDA), enostaven za čiščenje, odporen na udarce
D.2 Ključni scenariji:
1. Ravnanje s hrano: razvrščanje pekovskih izdelkov/svežega mesa/sadja (nizka sesalna goba, brez vonja in enostavna za pranje)
2. Avtomatizacija pakiranja: odpiranje embalažne vrečke, sterilno oblikovanje kartona (odprava statične elektrike/večtočkovno sesanje, primerno za tanko/trdo embalažo)
E. Industrija logistike in skladiščenja
E.1 Temeljne zahteve:učinkovito prilagajanje (več specifikacij blaga), stabilen pritisk, proti padcu
E.2 Ključni scenariji:
1. Ravnanje s kartonom: sortiranje kartona v e-trgovini (nastavljiv sesalni niz, vakuumski tlak)
2. Plošča/zvitek: prenos zvitka iz lesene plošče/plastične folije (dolg trak/obročasta sesalna skodelica, enakomerna adsorpcija za preprečevanje zamika)
F. Nova energija in posebne industrije
F.1 Nova energija (litijeva baterija/pv):
1. Litijeva baterijska plošča (antistatična porozna priseska, protiprašna), fotonapetostno steklo (velika prisesna silikonska priseska, brez prask)
F.2 Tisk in papir
1. Zajem papirja/tiskovine (vpojni papirni material, rahel podtlak za preprečevanje trganja in kontaminacije črnila)
III. Povzetek logike prilagajanja jedra
| Značilnosti obdelovanca | Program prilagajanja pipete | Ustrezni industrijski scenariji |
| Tanek/krhek/precizen | Silikonski/keramični material, mikro podtlak, mikro sesalna šoba | Elektronski polprevodniki, farmacevtski izdelki |
| Težki predmeti / velika velikost | Gumijasti material, prisesek velikega premera, niz priseskov | Avtomobili, logistični paneli |
| Zdravje/preprečevanje onesnaževanja | Silikon za hrano/medicino, strukturo, ki jo je enostavno čistiti | Zdravilo, hrana |
| Mehke / nepravilne površine | Gobast material, deformabilna priseska | Notranjost avtomobilov, hrana |
| Antistatične zahteve | Antistatični silikon s pomočjo ionskega vetra | elektronski polprevodnik |
Priročnik za namestitev
PDF Prenos
Opozorilo + Pozor （Preberite pred uporabo）
PDF Prenos
Hot Tags: Osnovni vakuumski priseski brez zaklepnega obroča ZP, Kitajska, proizvajalec, dobavitelj, tovarna
Pošlji povpraševanje
Kontaktne informacije
-
Naslov
Vas Xiaruan Mesto Baishi Mesto Yueqing Provinca Zhejiang Kitajska
-
Tel
-
E-naslov
Za vprašanja o vakuumskih priseskih, vakuumskih generatorjih, dodatkih za pnevmatske komponente ali ceniku nam pustite svoj e-poštni naslov in kontaktirali vas bomo v 24 urah.
