Vakuumsko sesanje je ključna rešitev za "fleksibilno prijemanje" v industrijski avtomatizaciji s štirimi glavnimi prednostmi: nepoškodljivo prijemanje, prilagodljivost večmaterialnim/nepravilnim obdelovancem, čista in okoljska zaščita ter prilagodljivo delovanje. Lahko se prilagodi različnim industrijskim značilnostim obdelovancev (tanek/debel, natančen/grob, sanitarni/standard).
Vakuumske priseske z osnovnim krogličnim zglobom ZP
Kot vodilni proizvajalec na Kitajskem ponujamo prilagojene vakuumske vakuumske priseske ZP (Ø10–32 mm) za nepravilne obdelovance. Z vrtljivimi glavami, blažilniki (6–50 mm) in visokokakovostnim silikonom/antistatično gumo, naša zaloga neposrednega tovarniškega dobavitelja zagotavlja stabilnost in zmanjšanje hrupa. Najboljše za linije litijevih baterij z možnostmi iz nerjavečega jekla.
Kliknite in začnite z izbiro
》Nazaj na informacije o izdelku
Vakuumske priseske z osnovnim krogličnim zglobom ZP
Vrsta krogličnega zgloba serije ZPTF z adapterskimi vakuumskimi blazinicami
Vrsta krogličnega zgloba serije ZPTF z vakuumskimi blazinicami
Tip krogličnega zgloba serije ZPRF z adapterskimi vakuumskimi blazinicami
Vrsta krogličnega zgloba serije ZPRF z vakuumskimi blazinicami
Opis
Kako naročiti
Specifikacije / Material
Aplikacije
Vir
Commaelec je vodilni proizvajalec na Kitajskem, vakuumski prisesek s krogličnim zglobom osnovnega tipa serije ZP je visoko zmogljiva pnevmatska komponenta, posebej zasnovana za prijemanje nepravilnih, nagnjenih ali ukrivljenih obdelovancev. Njegova zasnova vključuje mehanizem krogličnega zgloba, ki spominja na človeški sklep, na priključni točki priseska; ta funkcija omogoča samodejno poravnavo, kar omogoča, da se kroglični zglob prosto vrti, ko se skodelica dotakne nagnjene površine. Samodejno kompenzira kotna odstopanja med robotskim prijemom in s tem preprečuje uhajanje vakuuma, ki ga povzroči nepopolno tesnjenje. Serija, ki je na voljo v premerih od 10 mm do 32 mm, ponuja tudi izbirne modele, opremljene z odbojnim mehanizmom (Buffer), ki ima gibe med 6 mm in 50 mm, za zaščito obdelovancev pred poškodbami, ki jih povzročijo mehanski udarci.
Tehnična premoč
Vakuumske priseske Basic Ball Joint ZP niso samo standardne komponente; so vsestranska orodja, zasnovana za visoko zmogljiva okolja.
1. Prilagodljiva zasnova vrtljive glave
Glavna prednost modela ZPTF je njegov vrtljivi mehanizem s krogličnim zglobom. To omogoča, da se prisesek nagiba in vrti ter se samodejno poravna s kotom obdelovanca. Ta lastnost bistveno poveča stabilnost industrijskega ravnanja, zlasti za avtomobilske dele karoserije ali ulito plastiko.
2. Obsežen obseg velikosti in oblik
Da bi izpolnili različne potrebe aplikacij, nudimo obsežen izbor:
Razpon premera:Natančne velikosti od najmanj 10 mm do 32 mm.
Vrste skodelic:Na voljo v ploščatih, rebrastih, harmonikah (meh) in globokih vrstah za obdelavo vsega, od tankih listov do težkih teksturiranih predmetov.
3. Fleksibilne vakuumske odprtine in namestitev
Prostorske omejitve v sodobnih strojih zahtevajo prilagodljive postavitve. Značilnosti naših vakuumskih vakuumskih priseskov z osnovnim krogličnim zglobom ZP:
Možnosti dvojne vtičnice:Navpične in vodoravne vakuumske odprtine za brezhibno integracijo v kompaktne prostore.
Različica montaže:Možnosti vključitve adapterjev ali specializiranih nosilcev odbojnika za prilagojeno namestitev.
Temeljne prednosti
Stabilnost oprijema:Zlasti pri ravnanju z ukrivljenimi avtomobilskimi karoserijskimi ploščami, nepravilno oblikovanimi brizganimi deli ali embalažnimi škatlami zasnova krogličnih zgibov vakuumskih priseskov Basic Ball Joint ZP zagotavlja, da ravni vakuuma ostanejo dosledno visoke.
Zmanjšanje hrupa in udarcev:V kombinaciji z odbojnim nosilcem učinkovito absorbira kinetično energijo ob stiku in s tem podaljša celotno življenjsko dobo sistema.
Prilagodljivost posebnim delovnim pogojem:Na primer, v industriji litij-ionskih baterij ga je mogoče v celoti izdelati po meri iz nerjavečega jekla; Nasprotno pa se lahko v elektronski industriji uporabljajo antistatični materiali.
Scenariji uporabe
Avtomobilski deli:Prijem ukrivljenih komponent, kot so vetrobranska stekla ali vratne plošče.
Logistično razvrščanje:Ravnanje s paketi z neravnimi površinami.
3C Electronics:Doseganje natančnega sesanja v zaprtih prostorih z nastavitvijo univerzalnega zgloba.
Kako naročiti

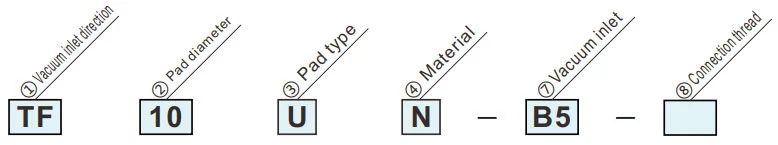

Vrsta krogličnega zgloba z adapterjem
| ④Material | |
| N | NBR |
| S | Silikonska guma |
| U | Urethanerkavčuk |
| F | FKM |
| GN | Prevodni NBR |
| GS | Prevodna silikonska guma |
Zeleni simbol so modeli po meri
|
③ Vrsta blazinice
② Premer blazinice (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Ravni tip | ● | ● | ● | ● | ● | ● | |||||||
| C | Ploščati tip z rebri | ● | ● | ● | ● | ● | ● | |||||||
| B | Vrsta meha | ● | ● | ● | ● | ● | ● | |||||||
| ①Vakuumska vstopna smer | D | Globoki tip | ● | — | ● | — | ● | — | ||||||
| TF | Navpično |
|
⑦Vakuumski dovod | Ženski navoj | B5 | M5 x 0,8 | ● | ● | ||||||
| ⑧Priključni navoj | Moški navoj | A8 | M8 x 1,0 | ● | — | |||||||||
| A10 | M10 x 1,0 | — | ● | |||||||||||
|
⑦Vakuumski dovod | Ženski navoj | B5 | M5 x 0,8 | ● | — | ||||||||
| B8 | M8 x 1,25 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | |||||||||||
| RF | Stranski |
|
Namestitev z enim dotikom | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧Priključni navoj | Femalethread | B5 | M5 x 0,8 | ● | ● | |||||||||
| B8 | M8 x 1,25 | — | ● | |||||||||||

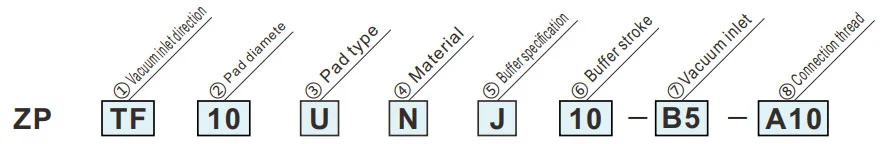

Tip krogličnega zgloba z blažilnikom
| ④Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
| GN | Prevodni NBR |
| GS | Prevodna silikonska guma |
Zeleni simbol so modeli po meri
|
③ Vrsta blazinice
② Premer blazinice (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Ravni tip | ● | ● | ● | ● | ● | ● | ||||||
| C | Ploščati tip z rebri | ● | ● | ● | ● | ● | ● | ||||||
| B | Vrsta meha | ● | ● | ● | ● | ● | ● | ||||||
| D | Globoki tip | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥Odbojnik | 10 | 10 mm | ● | ● | |||||||||
| 20 | 20 mm | ● | ● | ||||||||||
| 30 | 30 mm | ● | ● | ||||||||||
| 40 | 40 mm | ● | 一 | ||||||||||
| ①Vakuumska vstopna smer | 50 | 50 mm | ● | ● | |||||||||
| TF | Navpično |
|
⑦Vakuumski dovod | ženska nit |
B5 | M5x0,8 | ● | 一 | |||||
| B01 | Rc1/8 | 一 | ● | ||||||||||
| Namestitev z enim dotikom | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Priključni navoj | Moški navoj | A10 | M10×1,0 | ● | 一 | ||||||||
| A14 | M14x1,0 | 一 | ● | ||||||||||
| RF | Stranski |
|
⑦Vakuumski dovod | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Priključni navoj | Moški navoj | A10 | M10×1,0 | ● | 一 | ||||||||
| A14 | M14×1,0 | 一 | ● | ||||||||||
| ⑤Specifikacija medpomnilnika | |
| J | Vrtenje |
| K | Ne vrti se |
Specifikacije
| Zaklepni obroč/vrsta blazinice | Premer/dimenzije blazinice | Aplikacija | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Brez zaklepnega obroča | Ravni tip (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Za obdelovance z ravnimi in nedeformiranimi površinami |
| Ovalni tip (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Za obdelovance z omejitvami na adsorpcijski površini | |
| Tanka ravna vrsta (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Za mehke obdelovance, kot so tanke plošče ali vinil. Gubanje ali deformacija med adsorpcijo se lahko zmanjša. | |
| Tanka ravna vrsta z rebri (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Za mehke obdelovance, kot so tanke plošče ali vinil. Obdelovanci se lahko odstranijo enostavno zahvaljujoč rebrom |
|
| Vrsta meha (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Za uporabo, kjer ni prostora za odbojnik ali za obdelovance z nagnjenimi površinami | |
| Z zaklepnim obročem | Ravni tip (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Za obdelovance z ravnimi in nedeformiranimi površinami |
| Ravni tip z rebri (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Za obdelovance, ki se zlahka deformirajo. Zahvaljujoč rebrom je obdelovance enostavno odstraniti | |
| Vrsta meha (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Za uporabo, kjer ni prostora za odbojnik ali za obdelovance z nagnjenimi površinami | |
| Globoki tip (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Za obdelovance z ukrivljenimi površinami ali za sferične obdelovance | |
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
|
Material
Značilnosti
|
Simbol | Durometer HS (±5°) |
barva od guma |
Delovanje temperatura območje (°C) |
Olje odpornost bencin |
Olje odpornost benzol |
Osnova odpornost |
kislina odpornost |
Odpornost na vremenske vplive | Ozon odpornost |
Abrazija odpornost |
Vodoodporen | Topilo odpornost (benzen, toluen) |
Aplikacija |
| NBR | N | 50 | Črna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prenos splošnega dela, valovita plošča, furnir, železna plošča in drugo |
| Silikonska guma | S | 45 ~ 50 | Bela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik, odstranjevanje iz tlačnega litja, tanko delo, predelovalec hrane |
| Uretanska guma | U | 50 ~ 60 | Rjava | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Valovita plošča, železna plošča, furnir plošča |
| FKM | F | 60 | Črna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemično delo |
| Prevodni NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Splošno delo polprevodnika (statična električna odpornost) | |
| Prevodna silikonska guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik (statična elektrika) |
Zgornja tabela zajema samo splošne značilnosti obravnavanih gumijastih materialov. Modri simbol so modeli po meri.
Prikaz uporabe pnevmatskih komponent (vakuumske priseske) na različnih industrijskih področjih
I. Temeljne prednosti
II. Ekstrakcija aplikacij po panogah
A. Medicina in medicinska industrija
A.1：Osnovne zahteve:Čisto in brez onesnaževanja (skladno s FDA/GMP), nežno in neškodljivo ter preprečuje navzkrižno kontaminacijo
A.2 Ključni scenariji:
1. Farmacevtska embalaža: steklenička z zdravili / farmacevtska plošča / zbiralnik vrečke za infuzijo (prisesek iz silikona za živila, brez odvajanja delcev)
2. Sestavljanje medicinskih pripomočkov: kirurški instrumenti/medicinski katetri/kosi protez (nastavljiv podtlak, zaščita pred deformacijami)
3. Biološki laboratorij: petrijevka/centrifugalna epruveta/prenos reagentne kartice (kemično odporen, sterilno kompatibilen)
B. Industrija elektronike in polprevodnikov
B.1 Temeljne zahteve:antistatičen (10⁶-10¹¹Ω), natančno pozicioniranje (napaka ≤0,01 mm), odpornost na praske
B.2 Ključni scenariji:
1. Čip/polprevodnik: ravnanje z rezinami, embalaža čipov (porozna keramika/antistatični silikonski prisesek, enakomeren podtlak za preprečevanje zloma)
2. PCB/komponente: Fleksibilno PCB, mikro komponente (upori 0402), nameščene na površini (tanke silikonske/gelne/mikro priseske za preprečevanje gubanja/trganja)
3. Zaslon: plošča LCD/OLED, steklo na dotik (visoko prozoren material, brez madežev in prask)
C. Industrija avtomobilov in avtomobilskih delov
C.1 Temeljne zahteve:veliko sesanje (enojni sesalni disk ≥500N), prilagoditev več specifikacij (kovina/plastika/steklo), nedrseča
C.2 Ključni scenariji:
4. Izdelava karoserije: jeklena plošča/varjenje okvirja vrat (guma velikega premera/matrika z več priseski, protizdrsna tekstura)
5. Steklo/notranjost: namestitev vetrobranskega stekla, prenos površine usnjenega sedeža (temperaturno odporni silikonski/gobasti priseski, zaščita pred deformacijami)
6. Deli: ohišje valja motorja / ohišje menjalnika (vakuum + mehanska ključavnica, proti padcu)
D. Živilska in embalažna industrija
D.1 Temeljne zahteve:Material za živila (certifikat FDA), enostaven za čiščenje, odporen na udarce
D.2 Ključni scenariji:
1. Ravnanje s hrano: razvrščanje pekovskih izdelkov/svežega mesa/sadja (nizka sesalna goba, brez vonja in enostavna za pranje)
2. Avtomatizacija pakiranja: odpiranje embalažne vrečke, sterilno oblikovanje kartona (odprava statične elektrike/večtočkovno sesanje, primerno za tanko/trdo embalažo)
E. Industrija logistike in skladiščenja
E.1 Temeljne zahteve:učinkovito prilagajanje (več specifikacij blaga), stabilen pritisk, proti padcu
E.2 Ključni scenariji:
1. Ravnanje s kartonom: sortiranje kartona v e-trgovini (nastavljiv sesalni niz, vakuumski tlak)
2. Plošča/zvitek: prenos zvitka iz lesene plošče/plastične folije (dolg trak/obročasta sesalna skodelica, enakomerna adsorpcija za preprečevanje zamika)
F. Nova energija in posebne industrije
F.1 Nova energija (litijeva baterija/pv):
1. Litijeva baterijska plošča (antistatična porozna priseska, protiprašna), fotonapetostno steklo (velika prisesna silikonska priseska, brez prask)
F.2 Tisk in papir
1. Zajem papirja/tiskovine (vpojni papirni material, rahel podtlak za preprečevanje trganja in kontaminacije črnila)
III. Povzetek logike prilagajanja jedra
| Značilnosti obdelovanca | Program prilagajanja pipete | Ustrezni industrijski scenariji |
| Tanek/krhek/precizen | Silikonski/keramični material, mikro podtlak, mikro sesalna šoba | Elektronski polprevodniki, farmacevtski izdelki |
| Težki predmeti / velika velikost | Gumijasti material, prisesek velikega premera, niz priseskov | Avtomobili, logistični paneli |
| Zdravje/preprečevanje onesnaževanja | Silikon za hrano/medicino, strukturo, ki jo je enostavno čistiti | Zdravilo, hrana |
| Mehke / nepravilne površine | Gobast material, deformabilna priseska | Notranjost avtomobilov, hrana |
| Antistatične zahteve | Antistatični silikon s pomočjo ionskega vetra | elektronski polprevodnik |
Priročnik za namestitev
PDF Prenos
Opozorilo + Pozor （Preberite pred uporabo）
PDF Prenos
