Visoko trdne vakuumske priseske ZP
Kot vodilni kitajski proizvajalec naša tovarna ponuja prilagojene visoko togostne vakuumske priseske ZP (Ø40–125 mm) za težke naloge. Kot vrhunski dobavitelj ponujamo NBR, silikon in antistatične materiale z oblazinjenimi oblikami za ublažitev udarcev. Popoln za krhke površine in linije litijevih baterij.
Kliknite in začnite z izbiro
》Nazaj na informacije o izdelku

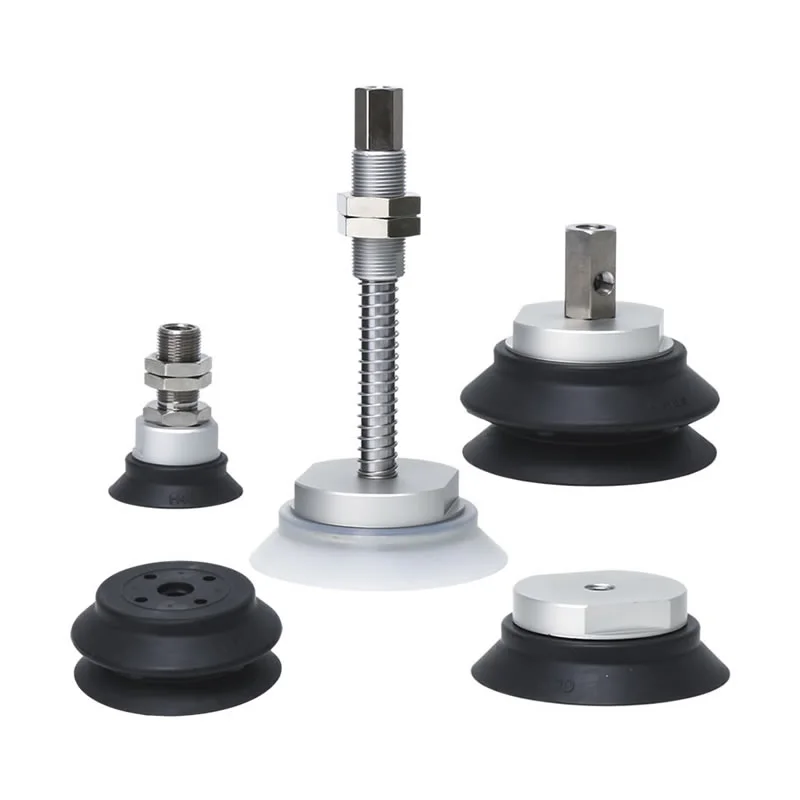

Visoko trdne vakuumske priseske ZP
Enota za težke podloge serije ZP
Težka serija ZPT z adapterskimi vakuumskimi blazinicami
Težka serija ZPT z adapterskimi vakuumskimi blazinicami
Težka serija ZPX z adapterskimi vakuumskimi blazinicami
Težka serija ZPX z vakuumskimi blazinicami
Opis
Kako naročiti
Specifikacije / Material
Aplikacije
Vir
Vakuumske priseske z visoko trdnostjo ZP predstavljajo industrijsko prijemalno rešitev, posebej zasnovano za rokovanje z velikimi, težkimi ali zlahka deformabilnimi obdelovanci. Kot specializiran proizvajalec na Kitajskem smo zasnovali ta izdelek z ojačano osnovno strukturo priseske in sklopom nosilca; to zagotavlja izjemno odpornost na bočne sile in ohranja vrhunsko stabilnost pri prijemanju težkih bremen, zaradi česar je nepogrešljiva prilagojena pnevmatska komponenta na področju težke industrijske avtomatizacije.
Tehnične specifikacije in vsestranskost
1. Možnosti velikega premera za največji dvig
Za prilagoditev različnim zahtevam glede obremenitve so visoko togostni vakuumski priseski ZP na voljo v več velikih premerih:
φ40, φ50, φ63, φ80, φ100 in φ125 mm.
Te velikosti omogočajo kontaktno površino z visokim vakuumom, kar zagotavlja potrebno dvižno silo za težke industrijske komponente.
2. Izbira več materialov za raznolika okolja
Delovno okolje narekuje material. Ponujamo različne visokokakovostne elastomere, da zagotovimo, da vaša priseska uspeva v svoji specifični uporabi:
NBR (nitrilni kavčuk):Odlična odpornost na olje za avtomobilska in strojna okolja.
Silikonska guma:Idealno za uporabo pri visokih temperaturah in varno za živila.
Poliuretan in fluorkavčuk:Visoka odpornost proti obrabi in kemična stabilnost za specializirane industrijske čistilne ali premazne linije.
Antistatični materiali:Kritičen za elektronsko sestavljanje in rokovanje s polprevodniki.
3. Integrirano blaženje in pritrditev
Varnost in natančnost gresta z roko v roki. Naše visoko togostne vakuumske priseske ZP ponujajo:
Oblazinjene različice:Učinkovito blaži udarne sile med stikom, ščiti krhke površine in zmanjšuje vibracije sistema.
Neoblazinjene različice:Za aplikacije, kjer je togo, je zaželen neposredni stik.
Fleksibilna montaža:Na voljo z zunanjimi ali notranjimi navoji in navpičnimi vakuumskimi odprtinami, ki se prilegajo vašim obstoječim postavitvam strojev.
Zakaj izbrati visoko trdne vakuumske priseske ZP tovarne Commaelec?
1. Ojačana osnovna zasnova:Visoko togostni vakuumski priseski Commaelec ZP imajo izboljšano togost na spojni točki med priseskom in nastavkom ter se učinkovito upirajo bočnim strižnim silam.
2. Široka paleta velikosti:Te priseske, ki so na voljo v različnih velikostih od φ40 do φ125 mm, so posebej zasnovane za rokovanje s težkimi predmeti, kot so težka pločevina, kamen in steklo z velikimi površinami, kar zagotavlja oprijem kot kamen.
3. Commaelec kot dobavitelj z lastnim proizvodnim obratom ponuja tri materialne možnosti:
Antistatična:Zasnovan posebej za industrijo elektronike in polprevodnikov za preprečevanje poškodb občutljivih komponent zaradi statične razelektritve.
Komponente iz nerjavečega jekla:Posebej primeren za industrijo litij-ionskih baterij, ki izpolnjuje zahteve za materiale brez bakra in cinka, z visoko odpornostjo proti koroziji in čistočo.
Fluoroogljična guma (FKM) in EPR:Idealen za kemična okolja ali visokotemperaturne postopke (kot je odstranjevanje brizganih delov), ki nudi odlično kemično stabilnost in odpornost na vremenske vplive.
4. Natančna tehnologija blaženja:Na voljo v oblazinjeni različici z razponom giba od 6 mm do 50 mm. Ko se prisesek dotakne krhkih površin (kot je ultra tanko steklo), blažilni nosilec absorbira trenutno energijo udarca, kar bistveno zmanjša hrup in podaljša življenjsko dobo opreme.
5. Večsmerne vakuumske rešitve:Montažni nosilec za visoko togostne vakuumske priseske ZP podpira navpične in bočne konfiguracije vakuumskih vrat s preklopnimi možnostmi notranjega in zunanjega navoja; ta zasnova znatno poenostavi prostorsko postavitev in postopek namestitve na vmesniku orodij na koncu roke (EOAT).

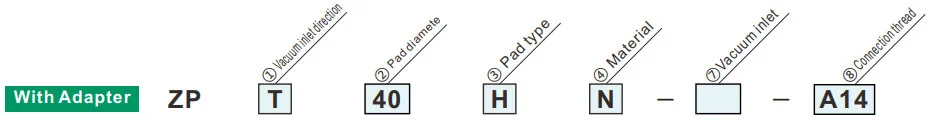

Kako naročiti
| ②Paddiameter | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③ Vrsta blazinice | |
| H | Ravno z rebrom |
| HB | Vrsta meha |
| ④Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
Zeleni simbol so modeli po meri
| ①Vakuumska vstopna smer | Premer blazinice | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Navpično |
|
⑦ Vakuumiranje | Ženski navoj | B6 | M6x1 | ● | — | — | ||||
| B8 | M8x1,25 | ● | ● | — | |||||||||
| B10 | M10x1,5 | ● | ● | — | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
|
B16 | M16x1,5 | — | ● | ● | ||||||||
| ⑧ | Moški navoj | A14 | M14x1,0 | — | — | ||||||||
| A16 | M16x1,5 | — | ● | ● | |||||||||
| X | Stranski |
|
Ženski navoj | B8 | M8x1,25 | ● | — | — | |||||
| B10 | M10x1,5 | ● | ● | ● | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
| ⑦ | B01 | Rc1/8 | ● | ● | ● | ||||||||
| ②Premer blazinice | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
Zeleni simbol so modeli po meri
| ③ Vrsta blazinice | |
| H | Ravno z rebrom |
| HB | Vrsta meha |
| ①Vakuumska vstopna smer | |
| T | Navpično |
| X | Stranski |
| ③ Vrsta blazinice | |
| H | Ravno z rebrom |
| HB | Vrsta meha |

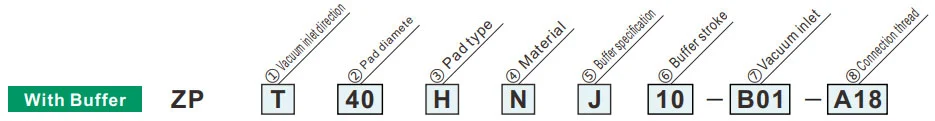

| ⑤Specifikacija medpomnilnika | |
| J | Vrtljiv (aluminij, brez puše) |
| JB | Vrtljiv (medenina, s pušo) |
| JF | Vrtljiv (jeklo, s pušo) |
| KB | Nerotacijski (medenina, s pušo) |
| ⑦Vakuumski dovod | |
| B01 | Rc1/8 |
| ②Premer blazinice | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
Zeleni simbol so modeli po meri
| Premer blazinice | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥Odbojnik | 10 | 10 mm | ● | ● | ● | ||||||
| 20 | 20 mm | ● | — | — | |||||||
| 25 | 25 mm | — | ● | ● | |||||||
| 30 | 30 mm | ● | ● | ● | |||||||
| 50 | 50 mm | — | ● | ● | |||||||
| 75 | 75 mm | — | ● | ● | |||||||
| ⑧Priključni navoj | Moški navoj | 100 | 100 mm | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1,5 | — | ● | — | |||||||
| A22 | M22x1,5 | — | — | ● | |||||||
Reaktivna sila vzmeti
| Priključni navoj | Zatezni moment ±5 % [N·m] | Hod puferja (mm) | Reaktivna sila vzmeti [N] | |||
| Aluminij (J) | Medenina, s pušo (JB/KB) | Jeklo, s pušo (JF) | Pri 0 udarcih | Pri polnem zamahu | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1,5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1,5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
|
Material
Značilnosti
|
Simbol | Durometer HS (±5°) |
barva od guma |
Delovanje temperatura območje (°C) |
Olje odpornost bencin |
Olje odpornost benzol |
Osnova odpornost |
kislina odpornost |
Odpornost na vremenske vplive | Ozon odpornost |
Abrazija odpornost |
Vodoodporen | Topilo odpornost (benzen, toluen) |
Aplikacija |
| NBR | N | 50 | Črna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prenos splošnega dela, valovita plošča, furnir, železna plošča in drugo |
| Silikonska guma | S | 45 ~ 50 | Bela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik, odstranjevanje iz tlačnega litja, tanko delo, predelovalec hrane |
| Uretanska guma | U | 50 ~ 60 | Rjava | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Valovita plošča, železna plošča, furnir plošča |
| FKM | F | 60 | Črna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemično delo |
| Prevodni NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Splošno delo polprevodnika (statična električna odpornost) | |
| Prevodna silikonska guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik (statična elektrika) |
Zgornja tabela zajema samo splošne značilnosti obravnavanih gumijastih materialov. Modri simbol so modeli po meri.
Prikaz uporabe pnevmatskih komponent (vakuumske priseske) na različnih industrijskih področjih
I. Temeljne prednosti
II. Ekstrakcija aplikacij po panogah
A. Medicina in medicinska industrija
A.1：Osnovne zahteve:Čisto in brez onesnaževanja (skladno s FDA/GMP), nežno in neškodljivo ter preprečuje navzkrižno kontaminacijo
A.2 Ključni scenariji:
1. Farmacevtska embalaža: steklenička z zdravili / farmacevtska plošča / zbiralnik vrečke za infuzijo (prisesek iz silikona za živila, brez odvajanja delcev)
2. Sestavljanje medicinskih pripomočkov: kirurški instrumenti/medicinski katetri/kosi protez (nastavljiv podtlak, zaščita pred deformacijami)
3. Biološki laboratorij: petrijevka/centrifugalna epruveta/prenos reagentne kartice (kemično odporen, sterilno kompatibilen)
B. Industrija elektronike in polprevodnikov
B.1 Temeljne zahteve:antistatičen (10⁶-10¹¹Ω), natančno pozicioniranje (napaka ≤0,01 mm), odpornost na praske
B.2 Ključni scenariji:
1. Čip/polprevodnik: ravnanje z rezinami, embalaža čipov (porozna keramika/antistatični silikonski prisesek, enakomeren podtlak za preprečevanje zloma)
2. PCB/komponente: Fleksibilno PCB, mikro komponente (upori 0402), nameščene na površini (tanke silikonske/gelne/mikro priseske za preprečevanje gubanja/trganja)
3. Zaslon: plošča LCD/OLED, steklo na dotik (visoko prozoren material, brez madežev in prask)
C. Industrija avtomobilov in avtomobilskih delov
C.1 Temeljne zahteve:veliko sesanje (enojni sesalni disk ≥500N), prilagoditev več specifikacij (kovina/plastika/steklo), nedrseča
C.2 Ključni scenariji:
4. Izdelava karoserije: jeklena plošča/varjenje okvirja vrat (guma velikega premera/matrika z več priseski, protizdrsna tekstura)
5. Steklo/notranjost: namestitev vetrobranskega stekla, prenos površine usnjenega sedeža (temperaturno odporni silikonski/gobasti priseski, zaščita pred deformacijami)
6. Deli: ohišje valja motorja / ohišje menjalnika (vakuum + mehanska ključavnica, proti padcu)
D. Živilska in embalažna industrija
D.1 Temeljne zahteve:Material za živila (certifikat FDA), enostaven za čiščenje, odporen na udarce
D.2 Ključni scenariji:
1. Ravnanje s hrano: razvrščanje pekovskih izdelkov/svežega mesa/sadja (nizka sesalna goba, brez vonja in enostavna za pranje)
2. Avtomatizacija pakiranja: odpiranje embalažne vrečke, sterilno oblikovanje kartona (odprava statične elektrike/večtočkovno sesanje, primerno za tanko/trdo embalažo)
E. Industrija logistike in skladiščenja
E.1 Temeljne zahteve:učinkovito prilagajanje (več specifikacij blaga), stabilen pritisk, proti padcu
E.2 Ključni scenariji:
1. Ravnanje s kartonom: sortiranje kartona v e-trgovini (nastavljiv sesalni niz, vakuumski tlak)
2. Plošča/zvitek: prenos zvitka iz lesene plošče/plastične folije (dolg trak/obročasta sesalna skodelica, enakomerna adsorpcija za preprečevanje zamika)
F. Nova energija in posebne industrije
F.1 Nova energija (litijeva baterija/pv):
1. Litijeva baterijska plošča (antistatična porozna priseska, protiprašna), fotonapetostno steklo (velika prisesna silikonska priseska, brez prask)
F.2 Tisk in papir
1. Zajem papirja/tiskovine (vpojni papirni material, rahel podtlak za preprečevanje trganja in kontaminacije črnila)
III. Povzetek logike prilagajanja jedra
| Značilnosti obdelovanca | Program prilagajanja pipete | Ustrezni industrijski scenariji |
| Tanek/krhek/precizen | Silikonski/keramični material, mikro podtlak, mikro sesalna šoba | Elektronski polprevodniki, farmacevtski izdelki |
| Težki predmeti / velika velikost | Gumijasti material, prisesek velikega premera, niz priseskov | Avtomobili, logistični paneli |
| Zdravje/preprečevanje onesnaževanja | Silikon za hrano/medicino, strukturo, ki jo je enostavno čistiti | Zdravilo, hrana |
| Mehke / nepravilne površine | Gobast material, deformabilna priseska | Notranjost avtomobilov, hrana |
| Antistatične zahteve | Antistatični silikon s pomočjo ionskega vetra | elektronski polprevodnik |
