Ko mora avtomatizirana oprema ravnati z majhnimi komponentami v izjemno omejenem prostoru,Kratke vakuumske priseske ZP2-MUodVejicazagotavljajo kompaktno in praktično rešitev za vakuumsko prijemanje. S premeri blazinic od φ2 do φ15 mm, strukturo z nizkim profilom, več možnostmi izbire materialov in prilagodljivimi konfiguracijami namestitve je serija ZP2-MU zasnovana za aplikacije natančnega rokovanja, kjer so običajne priseske morda prevelike ali jih je težko postaviti.

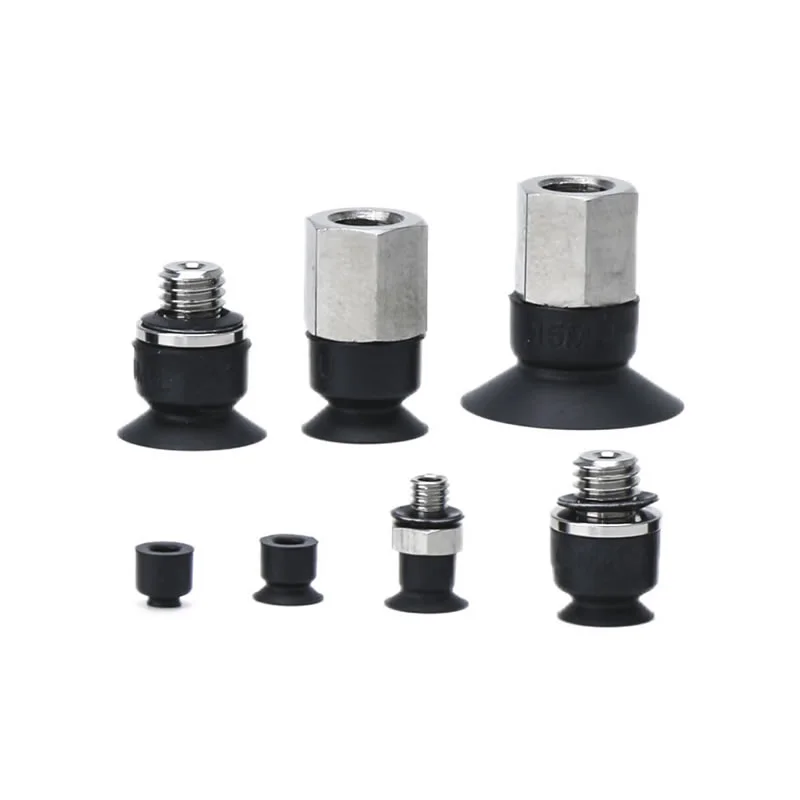

Kratke vakuumske priseske ZP2-MU so kompaktne ploščate vakuumske blazinice, razvite za majhne, lahke in natančne obdelovance. Zaradi strukture, ki prihrani prostor, so posebej primerni za gosto razporejeno opremo za avtomatizacijo, medtem ko možnosti materialov, kot so NBR, silikonska guma, uretanska guma, FKM, prevodni NBR in prevodna silikonska guma, omogočajo inženirjem, da izberejo rešitev glede na pogoje delovanja. Serija podpira premere blazinic φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 in φ15 mm, zaradi česar je primerna za elektroniko, polprevodnike, natančno sestavljanje, pakiranje in druge aplikacije avtomatiziranega rokovanja.
Kazalo
- Kaj so kratke vakuumske priseske ZP2-MU?
- Zakaj je kompaktna zasnova pomembna pri avtomatizaciji?
- Katere so ključne značilnosti ZP2-MU?
- Katere specifikacije naj kupci upoštevajo?
- Kako različni materiali blazinic vplivajo na zmogljivost?
- Kje se lahko uporabljajo vakuumske priseske ZP2-MU?
- Kako naj inženirji izberejo pravi model?
- Kakšne koristi lahko prinesejo avtomatiziranim sistemom?
- Pogosta vprašanja o kratkih vakuumskih priseskih ZP2-MU
- Zakaj razmisliti o ZP2-MU za vaš naslednji projekt avtomatizacije?
Kaj so kratke vakuumske priseske ZP2-MU?
Kratke vakuumske priseske ZP2-MU so vakuumske blazinice ploščatega tipa v seriji ZP2, zasnovane posebej za aplikacije, ki zahtevajo kompaktne dimenzije in zanesljivo adsorpcijo. V skladu s specifikacijami izdelka so razpoložljivi premeri blazinic od φ2 mm do φ15 mm, kar omogoča, da priseski sprejmejo zelo majhne obdelovance.
Nizkoprofilna konfiguracija je še posebej dragocena, ko je razpoložljiva višina namestitve omejena. Namesto potrebe po velikem navpičnem sestavu kratka struktura omogoča namestitev vakuumske blazine bližje obdelovancu. To lahko oblikovalcem opreme pomaga ustvariti bolj kompaktna prijemala in izboljšati dostopnost majhnih komponent.
Ravna kontaktna površina podpira tudi tesen stik z ustreznimi obdelovanci. Pri natančnih postopkih pobiranja in postavitve je vzdrževanje stabilnega stika pomembno, ker lahko prekomerno premikanje, deformacija ali nedosledno pozicioniranje vpliva na natančnost sestavljanja.
Za dodatne informacije lahko kupci pregledajo Comma'sStran z izdelkom kratkih vakuumskih priseskov ZP2-MUza podrobne informacije o modelu in konfiguracije za naročanje.
Zakaj je kompaktna zasnova pomembna pri avtomatizaciji?
Sodobna oprema za avtomatizacijo postaja vse bolj kompaktna. Roboti, linearni aktuatorji, montažne postaje in sistemi za natančno rokovanje morajo pogosto izvajati več operacij v omejenem delovnem območju. V takih okoljih lahko dimenzije vsake pnevmatske komponente vplivajo na celotno mehansko zasnovo.
Kratka vakuumska priseska lahko zagotovi več praktičnih prednosti:
- Zmanjšana višina namestitve:Nizkoprofilna konstrukcija je primerna za omejene navpične prostore.
- Boljša dostopnost:Majhne blazinice lahko dosežejo obdelovance, ki se nahajajo znotraj gostih razporeditev komponent.
- Kompaktna zasnova prijemala:Na omejenem območju je mogoče integrirati več majhnih sesalnih točk.
- Natančno upravljanje:Majhni premeri ploščic se lahko učinkoviteje prilegajo majhnim površinam obdelovanca.
- Prilagodljiva integracija opreme:Različne konfiguracije dovodov in navojev poenostavljajo zasnovo pnevmatskega sistema.
Zaradi teh lastnosti so kompaktne vakuumske blazine še posebej pomembne za proizvajalce, ki razvijajo avtomatizirano proizvodno opremo visoke hitrosti in visoke gostote.
Katere so ključne značilnosti ZP2-MU?
Učinkovitost vakuumske priseske je odvisna ne le od njenega premera. Inženirji morajo upoštevati tudi njegov profil, material, način povezave, značilnosti obdelovanca in delovno okolje.
1. Izjemno kompaktne velikosti blazinic
Modeli ZP2-MU so na voljo v velikostih φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 in φ15 mm. Zaradi te široke izbire je serija primerna za mikrokomponente in lahke dele.
2. Ravna kontaktna struktura
Konfiguracija MU uporablja ploščato zasnovo. Ta struktura je namenjena stabilnemu stiku z ustrezno oblikovanimi obdelovanci in lahko pomaga vzdrževati dosledno adsorpcijo med ponavljajočimi se cikli vzemi in postavi.
3. Več možnosti materiala
Uporabniki lahko izberejo različne gumijaste materiale glede na temperaturo, izpostavljenost kemikalijam, obrabo in elektrostatične zahteve. Zaradi tega je družina izdelkov bolj prilagodljiva kot vakuumska blazinica iz enega materiala.
4. Več konfiguracij namestitve
Serija podpira možnosti povezave, vključno z zunanjimi navoji A3 in konfiguracijami H5 ali B5 za različne velikosti ploščic. Navpične ureditve vakuumskega vstopa so na voljo tudi prek konfiguracij ZP2-T.
5. Prevodne možnosti za občutljive aplikacije
Možnosti prevodne NBR in prevodne silikonske gume lahko izberete, kadar je pomemben nadzor statične elektrike. To je še posebej pomembno za okolja za proizvodnjo elektronike in polprevodnikov.
Katere specifikacije naj kupci upoštevajo?
Izbira vakuumskega priseska se mora začeti z dejanskim obdelovancem in konfiguracijo stroja, ne pa zgolj z izbiro najmanjšega razpoložljivega modela. Naslednje specifikacije so pomembne pri ocenjevanju ZP2-MU za projekt avtomatizacije.
| Specifikacija | Razpoložljive možnosti/Informacije | Zakaj je pomembno |
|---|---|---|
| Tip blazinice | MU Flat Type | Podpira kompakten in stabilen stik z ustreznimi površinami |
| Premer blazinice | φ2, φ3,5, φ4, φ5, φ6, φ8, φ10, φ15 mm | Omogoča prilagajanje ploščice majhnim dimenzijam obdelovanca |
| Material | NBR, silikon, uretan, FKM, prevodni NBR, prevodni silikon | Omogoča prilagajanje zahtevam glede temperature, kemikalij, obrabe in statičnega nadzora |
| Povezava | A3, H5, B5 odvisno od modela | Podpira integracijo z različnimi pnevmatskimi postavitvami |
| Struktura | Kratek / nizek profil | Uporabno tam, kjer je višina namestitve omejena |
| Tipični obdelovanci | Majhne in lahke komponente | Primerno za natančne operacije pobiranja in postavitve |
Kako različni materiali blazinic vplivajo na zmogljivost?
Izbira materiala je ena najpomembnejših odločitev pri določanju vakuumske blazine. Različni materiali kažejo različne stopnje temperaturne odpornosti, kemične odpornosti, odpornosti proti obrabi in primernosti za posebna industrijska okolja.
| Material | Tipično temperaturno območje | Primerne aplikacije |
|---|---|---|
| NBR | 0°C do 120°C | Splošna industrijska dela, kovinske plošče, furnir in valovita lepenka |
| Silikonska guma | -30°C do 200°C | Ravnanje s polprevodniki, tankimi obdelovanci in opremo, povezano s hrano |
| Uretanska guma | 0°C do 60°C | Splošna obdelava valovitega kartona, železne pločevine in furnirja |
| FKM | 0°C do 250°C | Aplikacije, povezane s kemikalijami, in zahtevna temperaturna okolja |
| Prevodni NBR | 0°C do 100°C | Polprevodniške aplikacije, ki zahtevajo nadzor statične elektrike |
| Prevodni silikon | -10°C do 200°C | Polprevodniške in elektronske aplikacije z elektrostatičnimi težavami |
Dejanska izbira materiala mora vedno temeljiti na celotnem delovnem okolju, vključno s površino obdelovanca, temperaturo, kemikalijami, pogoji vakuuma in zahtevano življenjsko dobo.
Kje se lahko uporabljajo vakuumske priseske ZP2-MU?
Zaradi majhnih dimenzij in prilagodljivosti materiala ZP2-MU je serija še posebej pomembna za natančno avtomatizacijo.
Proizvodnja elektronike in polprevodnikov
Majhne elektronske komponente zahtevajo previdno ravnanje, ker lahko pretirana mehanska sila ali elektrostatična razelektritev poškoduje občutljive izdelke. Možnosti prevodnega silikona in prevodnega NBR-ja se zato lahko upoštevajo pri aplikacijah, kjer je statični nadzor del zasnove opreme.
Natančna montaža
Avtomatski sistemi za sestavljanje pogosto manipulirajo z majhnimi plastičnimi, kovinskimi ali elektronskimi deli. Kompakten prisesek lahko pomaga orodju na koncu roke doseči obdelovance, ne da bi posegali v sosednje komponente.
Avtomatizacija pakiranja
Lahke embalaže in majhne izdelke je mogoče prenašati s tehnologijo vakuumskega prijemanja. Razporedite lahko tudi več majhnih priseskov, da ustvarite prilagojen vzorec prijema.
Ravnanje z mikro komponentami
Ko so obdelovanci veliki le nekaj milimetrov, velika prisesalna blazinica morda ne bo zagotovila učinkovite kontaktne površine. Razpon φ2–φ15 mm ZP2-MU ponuja več možnosti za ujemanje prijemalne točke s komponento.
Kako naj inženirji izberejo pravi model?
Sistematični izbirni postopek lahko zmanjša težave pri integraciji in izboljša zanesljivost vakuumskega prijemanja.
- Izmerite razpoložljivo kontaktno površino.Izberite premer blazinice, ki se varno prilega predvideni površini za oprijem.
- Preverite prostor za namestitev.Prepričajte se, da struktura kratkega tipa in izbrana konfiguracija povezave ustrezata prijemalu.
- Ocenite material obdelovanca.Površinska tekstura, togost, poroznost in čistoča lahko vplivajo na učinkovitost sesanja.
- Izberite ustrezen gumijasti material.Upoštevajte temperaturo, kemikalije, obrabo in statično elektriko.
- Potrdite vakuumsko povezavo.Uskladite A3, H5, B5 ali ustrezno konfiguracijo adapterja s pnevmatskim sistemom.
- Preizkusite celoten sklop.Preverite adsorpcijsko stabilnost, čas cikla, natančnost pozicioniranja in sproščanje v dejanskih pogojih delovanja.
Ta pristop je še posebej uporaben za kupce, ki iščejo kitajskega proizvajalca ali dobavitelja, ki je sposoben podpreti prilagojene zahteve pnevmatskih komponent.
Kakšne koristi lahko prinesejo avtomatiziranim sistemom?
Za izdelovalce strojev vrednost kompaktne vakuumske blazine ni le njena majhnost. Njegova prava prednost izhaja iz tega, kako ta kompaktnost prispeva k celotnemu sistemu avtomatizacije.
- Prostorska učinkovitost:Kratka konstrukcija pomaga inženirjem pri delu znotraj omejenih območij namestitve.
- Združljivost komponent:Več velikosti blazinic je primernih za različne majhne obdelovance.
- Prilagodljivost materiala:Več izbir gume podpira različna industrijska okolja.
- Ravnanje, usmerjeno v natančnost:Majhne kontaktne površine so lahko bolj primerne za mikrokomponente.
- Možnosti statičnega nadzora:Prevodni materiali so na voljo za uporabo v elektroniki in polprevodnikih.
- Prilagodljivost integracije:Različne konfiguracije dovodov in navojev lahko poenostavijo načrtovanje opreme.
- Konsistentnost masovne proizvodnje:Pri avtomatiziranih sistemih, ki uporabljajo več priseskov, je dimenzijska doslednost pomembna za ponovljivo učinkovitost prijemanja.
Pogosta vprašanja o kratkih vakuumskih priseskih ZP2-MU
Kaj pomeni MU v seriji ZP2?
MU identificira ravno, kratko konfiguracijo v seriji ZP2. Zasnovan je za kompaktno namestitev in natančno rokovanje z majhnimi in lahkimi obdelovanci.
Katere velikosti so na voljo za ZP2-MU?
Razpoložljivi premeri blazinic vključujejo φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 in φ15 mm. Ustrezno velikost je treba izbrati glede na dimenzije obdelovanca in uporabno kontaktno površino.
Kateri material je primeren za uporabo v polprevodnikih?
Silikonska guma je navedena za aplikacije, povezane s polprevodniki, medtem ko sta prevodni NBR in prevodna silikonska guma na voljo, ko je potreben nadzor statične elektrike. Pri končni izbiri je treba upoštevati specifično procesno okolje.
Ali se lahko ZP2-MU uporablja v omejenih prostorih za namestitev?
ja Njegova kratka struktura z nizkim profilom je posebej namenjena aplikacijam, kjer je višina namestitve omejena.
Ali je mogoče priseske prilagoditi?
Izbrane konfiguracije je mogoče prilagoditi. Kupci morajo zagotoviti informacije o obdelovancu, zahtevanem premeru blazinice, materialu, konfiguraciji namestitve, smeri vhoda vakuuma in delovnem okolju, da se lahko oceni ustrezna konfiguracija.
Zakaj razmisliti o ZP2-MU za vaš naslednji projekt avtomatizacije?
Kratke vakuumske priseske ZP2-MU združujejo kompaktno konstrukcijo, majhne premere blazinic, prilagodljiv izbor materiala in več možnosti namestitve v praktično rešitev za natančno vakuumiranje. Od proizvodnje polprevodnikov in elektronike do natančnega sestavljanja in avtomatizacije pakiranja lahko serija pomaga oblikovalcem strojev pri reševanju izzivov majhnih obdelovancev in omejenih prostorov za namestitev.
Če nabavljate kompaktne vakuumske priseske za avtomatizirano opremo, ocenjujete različne materiale blazinic ali razvijate prilagojeno rešitev za pnevmatski prijem,Vejicavam lahko pomaga določiti ustrezno konfiguracijo ZP2-MU glede na vaše zahteve aplikacije. Za izbiro modela, nakup v velikem obsegu, prilagojene rešitve ali tehnična vprašanja,kontaktirajte nasda se pogovorimo o vašem projektu in poiščemo pravo rešitev vakuumskega priseska za vaš sistem avtomatizacije.
