Vakuumsko sesanje je ključna rešitev za "fleksibilno prijemanje" v industrijski avtomatizaciji s štirimi glavnimi prednostmi: nepoškodljivo prijemanje, prilagodljivost večmaterialnim/nepravilnim obdelovancem, čista in okoljska zaščita ter prilagodljivo delovanje. Lahko se prilagodi različnim industrijskim značilnostim obdelovancev (tanek/debel, natančen/grob, sanitarni/standard).

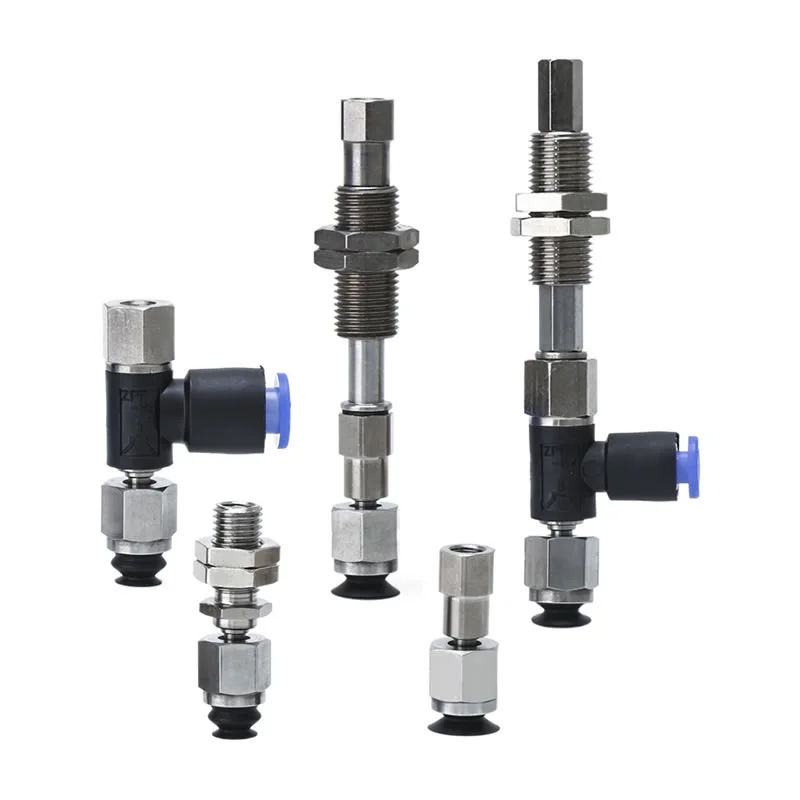

Vakuumske priseske s krogličnim zglobom ZP2-J
Commaelec je vodilni proizvajalec, vakuumske priseske s krogličnimi zglobi ZP2-J so posebej zasnovane za omogočanje vsesmerne rotacije in obvladovanje zapletenih pogojev delovanja. Opremljeni so z varovalnim mehanizmom in imajo izjemne zmožnosti kotne kompenzacije: njihov rotacijski mehanizem podpira nastavitev kota v celotnem razponu in učinkovito popravlja napake nagiba med nameščanjem obdelovanca ali kotna odstopanja med postopkom prijemanja. Izbrani modeli vključujejo tudi rotacijske ali anti-rotacijske strukture tipa J ali tipa K. Ta serija priseskov je na voljo v treh velikostih: 6 mm, 8 mm in 10 mm.
Kliknite in začnite z izbiro
》Nazaj na informacije o izdelku
Vakuumske priseske s krogličnim zglobom ZP2-J
Vrsta krogličnega zgloba serije ZP2-TF z adapterskimi vakuumskimi blazinicami
Vrsta krogličnega zgloba serije ZP2-TF z vakuumskimi blazinicami
Vrsta krogličnega zgloba serije ZP2-RF z adapterskimi vakuumskimi blazinicami
Vrsta krogličnega zgloba serije ZP2-RF z vakuumskimi blazinicami
Opis
Kako naročiti
Specifikacije / Material
Aplikacije
Vir
Commaelec je vodilni proizvajalec, vakuumske priseske s krogličnimi zglobi ZP2-J so zasnovane za rokovanje z obdelovanci z neravnimi površinami ali odstopanji kota. S prilagodljivo vrtljivo strukturo zagotavljajo stabilno adsorpcijo v kompleksnih industrijskih okoljih, zlasti v avtomatiziranih in robotskih aplikacijah.
Temeljne prednosti
Stroškovno učinkovita in zanesljiva dobava
Kitajski proizvajalec z močnim nadzorom stroškov in stabilno kakovostjo
Zrel proizvodni proces zagotavlja dosledno delovanje
Velike tovarniške zmogljivosti zagotavljajo hitro dostavo in dobavo v razsutem stanju
Fleksibilna zasnova krogličnega zgloba
Vsesmerno vrtenje omogoča samodejno prilagajanje kota
Učinkovito kompenzira neporavnanost med prijemom
Zagotavlja tesno tesnjenje tudi na nagnjenih ali neravnih površinah
Izboljšana stabilnost v zapletenih pogojih
Zmanjša tveganje za odstop zaradi slabega stika s površino
Ohranja stabilno sesanje med premikanjem in pozicioniranjem
Vakuumske priseske s krogličnimi zglobi ZP2-J so primerne za dinamična okolja avtomatizacije
Izbirni pufer in struktura proti vrtenju
Mehanizem blažilnika pomaga ublažiti udarce med stikom z obdelovancem
Kompenzira višinske in kotne razlike
Izbirna oblika proti vrtenju J/K uravnoteži prilagodljivost s stabilnostjo položaja
Več vrst in velikosti blazinic
Na voljo v ravnih in mehovih vrstah za različne površinske pogoje
Standardne velikosti: 6 mm, 8 mm, 10 mm
Enostaven za ujemanje z različnimi oblikami obdelovancev in zahtevami rokovanja
Tipične aplikacije
Industrijska avtomatizacija
Robotske roke in sistemi pick and place
Montažne linije, ki zahtevajo kompenzacijo kota
Kompleksno ravnanje z obdelovanci
Nagnjene, ukrivljene ali neravne površine
Aplikacije, kjer je natančna poravnava težavna
Zakaj izbrati vakuumske vakuumske priseske ZP2-J?
Močna prilagodljivost zapletenim delovnim pogojem
Stabilna in zanesljiva zmogljivost sesanja
Stroškovno učinkovita rešitev z dosledno dobavo
Podprto z zrelo proizvodnjo in tehnologijo materialov

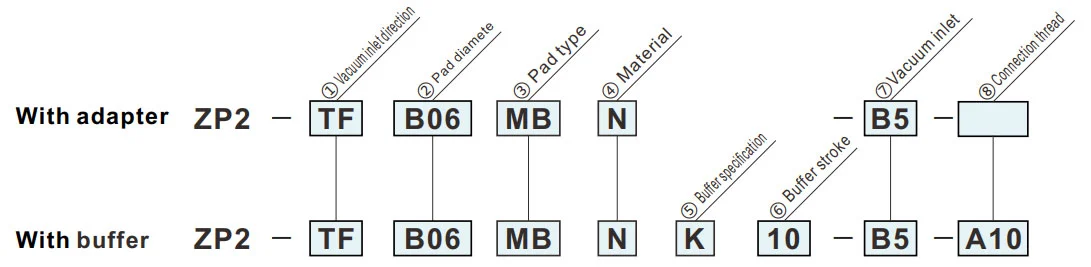

Kako naročiti
| ①Vakuumska vstopna smer | ⑦Vakuumski dovod | ⑧Priključni navoj | ||
| TF | Navpično |
|
B5 |
A8 |
|
B5 |
— | ||
|
B50406 |
— | ||
| RF | Stranski |
|
0406 |
B5 |
|
0406 |
A10 |
||
|
③ Vrsta blazinice
② Premer blazinice (mm)
|
B06 | B08 | B10 | |
| ø6 | ø8 | ø10 | ||
| MU | Ravni tip | — | ● | ● |
| MB | Mehovi | ● | ● | — |
| ④Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
| GN | Prevodni NBR |
| GS | Prevodna silikonska guma |
Zeleni simbol so modeli po meri.
| ⑦Vakuumski dovod | |
| B5 | M5x0,8 (ženski) |
| 04 | ø4 Pritrditev z enim dotikom |
| 06 | ø6 Pritrditev z enim dotikom |
| ⑧Priključni navoj | |
| A8 | M8x1 (moški) |
| B5 | M5x0,8 (ženski) |
| A10 | M10x1 (moški) |
| ⑤Specifikacija medpomnilnika | |
| J | Vrtenje |
| K | Ne vrti se |
| ⑥Odbojnik | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
Mere (mm)
Zeleni simbol so modeli po meri.

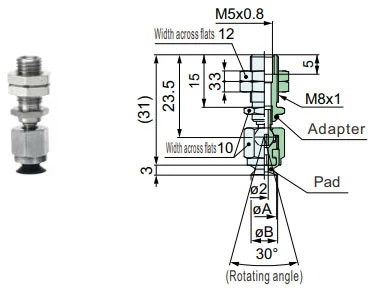

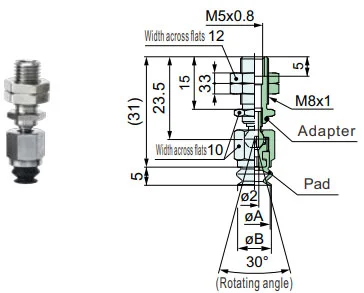

ZP2-TF
Navpično
MU
| Model | øA | øB | Adapter | ||||||
|
① Vakuum dovod smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑦ Vakuum dovod |
⑧ Povezava nit |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | A8 | 8 | 8.8 | ZP2-TF1-B5-A8 |
| B10 | 10 | 10.6 | |||||||
Referenčni model: ZP2-TFB08MUS-B5-A8
ZP2-TF
Navpično
MB
| Model | øA | øB | Adapter | ||||||
|
① Vakuum dovod smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑦ Vakuum dovod |
⑧ Povezava nit |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | A8 | 6 | 7 | ZP2-TF1-B5-A8 |
| B08 | 8 | 9 | |||||||
Referenčni model: ZP2-TFB08MBN-B5-A8
ZP2-TF
Navpično
MU
| Model | øA | øB | Adapter | |||||
|
① Vakuum dovod smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑦ Vakuum dovod |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | 8 | 8.8 | ZP2-TF1-B5 |
| B10 | 10 | 10.6 | ||||||
Referenčni model: ZP2-TFB10MUS-B5
ZP2-TF
Navpično
MB
| Model | øA | øB | Adapter | |||||
|
① Vakuum dovod smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑦ Vakuum dovod |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | 6 | 7 | ZP2-TF1-B5 |
| B08 | 8 | 9 | ||||||
Referenčni model: ZP2-TFB06MBN-B5

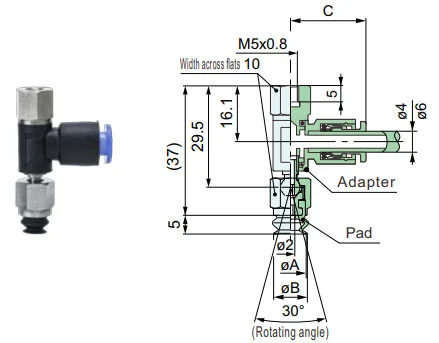

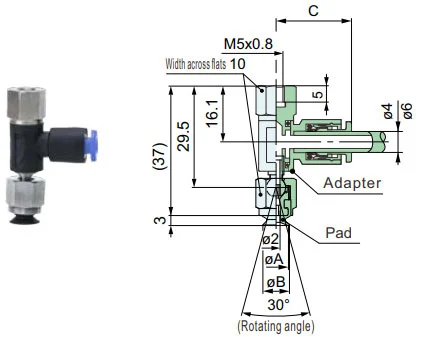

ZP2-TF
Stranski
MU
| Model | øA | øB | C | Adapter | ||||||||
|
① Vakuum dovod smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑦ Vakuum dovod |
⑧ Povezava nit |
⑦ Vakuum dovod |
⑧ Povezava nit |
|||||
| ZP2 | RF | B08 | MU |
N S U F GN GS |
04 06 |
B5 | 8 | 8.8 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B10 | 10 | 10.6 | ||||||||||
Model za referenco: ZP2-RFB08MUN-04-B5 Adapter za referenco: ZP2-RF1-04-B5
ZP2-TF
Stranski
MB
| Model | øA | øB | C | Adapter | ||||||||
|
① Vakuum dovod smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑦ Vakuum dovod |
⑧ Povezava nit |
⑦ Vakuum dovod |
⑧ Povezava nit |
|||||
| ZP2 | RF | B06 | MU |
N S U F GN GS |
04 06 |
B5 | 6 | 7 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B08 | 8 | 9 | ||||||||||
Model za referenco: ZP2-RFB08MBN-04-B5 Adapter za referenco: ZP2-RF1-04-B5

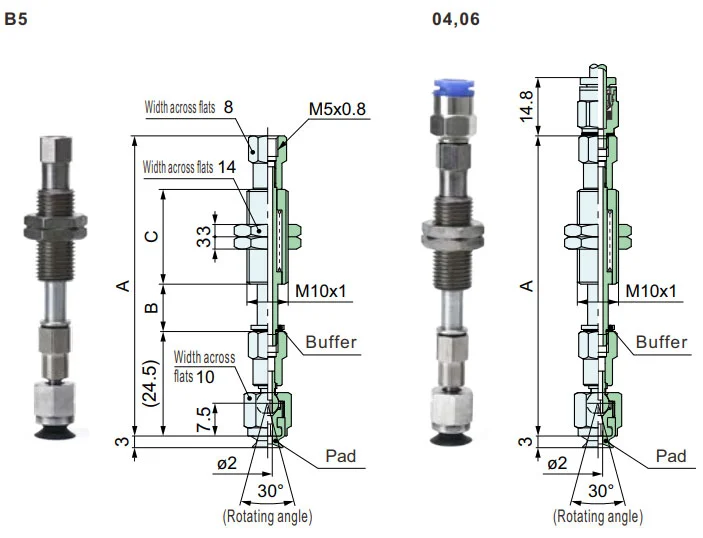

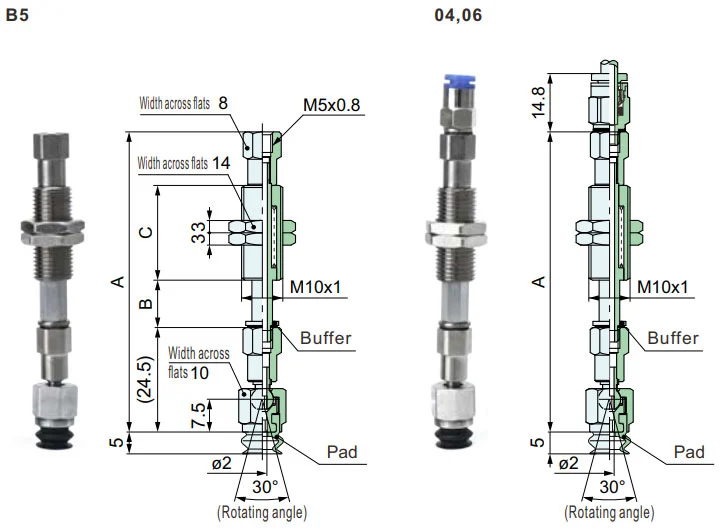

ZP2-TF
Navpično
MU
| Model | A | B | C | Medpomnilnik | ||||||||||||
|
① Vakuum vstopna smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑤ Medpomnilnik spec. |
⑥ Medpomnilnik kap |
⑦ Vakuum dovod |
⑧ Povezava nit |
⑤ Medpomnilnik spec. |
⑥ Medpomnilnik kap |
⑦ Vakuum dovod |
⑧ Povezava nit |
|||||
| ZP2 | TF | B08 B10 |
MU |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Model za referenco: ZP2-TFB08MUSK10-B5-A10 Medpomnilnik za referenco: ZP2-TF1-K10-B5-A10
ZP2-TF
Navpično
MB
| Model | A | B | C | Medpomnilnik | ||||||||||||
|
① Vakuum vstopna smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑤ Medpomnilnik spec. |
⑥ Medpomnilnik kap |
⑦ Vakuum dovod |
⑧ Povezava nit |
⑤ Medpomnilnik spec. |
⑥ Medpomnilnik kap |
⑦ Vakuum dovod |
⑧ Povezava nit |
|||||
| ZP2 | TF | B06 B08 |
MB |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Model za referenco: ZP2-TFB08MBSK10-B5-A10 Medpomnilnik za referenco: ZP2-TF1-K10-B5-A10

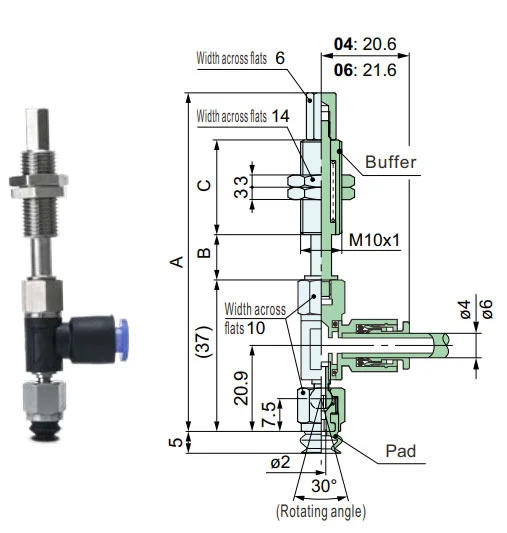

ZP2-RF
Stranski
MU
| Model | A | B | C | Medpomnilnik | ||||||||||||
|
① Vakuum vstopna smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑤ Medpomnilnik spec. |
⑥ Medpomnilnik kap |
⑦ Vakuum dovod |
⑧ Povezava nit |
⑤ Medpomnilnik spec. |
⑥ Medpomnilnik kap |
⑦ Vakuum dovod |
⑧ Povezava nit |
|||||
| ZP2 | RF | B08 B10 |
MU |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Model za referenco: ZP2-RFB08MUSK10-06-A10 Medpomnilnik za referenco: ZP2-RF1-K10-06-A10

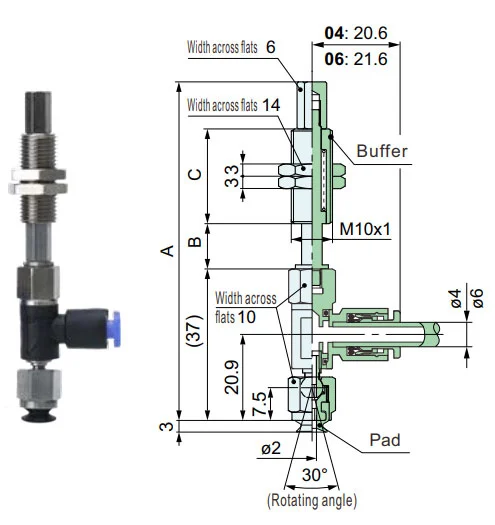

ZP2-RF
Stranski
MB
| Model | A | B | C | Medpomnilnik | ||||||||||||
|
① Vakuum vstopna smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑤ Medpomnilnik spec. |
⑥ Medpomnilnik kap |
⑦ Vakuum dovod |
⑧ Povezava nit |
⑤ Medpomnilnik spec. |
⑥ Medpomnilnik kap |
⑦ Vakuum dovod |
⑧ Povezava nit |
|||||
| ZP2 | RF | B06 B8 |
MB |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Model za sklic: ZP2-RFB08MBSK10-06-A10 Medpomnilnik za sklic: ZP2-RF1-K10-06-A10
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
|
Material
Značilnosti
|
Simbol | Durometer HS (±5°) |
barva od guma |
Delovanje temperatura območje (°C) |
Olje odpornost bencin |
Olje odpornost benzol |
Osnova odpornost |
kislina odpornost |
Odpornost na vremenske vplive | Ozon odpornost |
Abrazija odpornost |
Vodoodporen | Topilo odpornost (benzen, toluen) |
Aplikacija |
| NBR | N | 50 | Črna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prenos splošnega dela, valovita plošča, furnir, železna plošča in drugo |
| Silikonska guma | S | 45 ~ 50 | Bela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik, odstranjevanje iz tlačnega litja, tanko delo, predelovalec hrane |
| Uretanska guma | U | 50 ~ 60 | Rjava | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Valovita plošča, železna plošča, furnir plošča |
| FKM | F | 60 | Črna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemično delo |
| Prevodni NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Splošno delo polprevodnika (statična električna odpornost) | |
| Prevodna silikonska guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik (statična elektrika) |
Zgornja tabela zajema samo splošne značilnosti obravnavanih gumijastih materialov. Modri simbol so modeli po meri.
Prikaz uporabe pnevmatskih komponent (vakuumske priseske) na različnih industrijskih področjih
I. Temeljne prednosti
II. Ekstrakcija aplikacij po panogah
A. Medicina in medicinska industrija
A.1：Osnovne zahteve:Čisto in brez onesnaževanja (skladno s FDA/GMP), nežno in neškodljivo ter preprečuje navzkrižno kontaminacijo
A.2 Ključni scenariji:
1. Farmacevtska embalaža: steklenička z zdravili / farmacevtska plošča / zbiralnik vrečke za infuzijo (prisesek iz silikona za živila, brez odvajanja delcev)
2. Sestavljanje medicinskih pripomočkov: kirurški instrumenti/medicinski katetri/kosi protez (nastavljiv podtlak, zaščita pred deformacijami)
3. Biološki laboratorij: petrijevka/centrifugalna epruveta/prenos reagentne kartice (kemično odporen, sterilno kompatibilen)
B. Industrija elektronike in polprevodnikov
B.1 Temeljne zahteve:antistatičen (10⁶-10¹¹Ω), natančno pozicioniranje (napaka ≤0,01 mm), odpornost na praske
B.2 Ključni scenariji:
1. Čip/polprevodnik: ravnanje z rezinami, embalaža čipov (porozna keramika/antistatični silikonski prisesek, enakomeren podtlak za preprečevanje zloma)
2. PCB/komponente: Fleksibilno PCB, mikro komponente (upori 0402), nameščene na površini (tanke silikonske/gelne/mikro priseske za preprečevanje gubanja/trganja)
3. Zaslon: plošča LCD/OLED, steklo na dotik (visoko prozoren material, brez madežev in prask)
C. Industrija avtomobilov in avtomobilskih delov
C.1 Temeljne zahteve:veliko sesanje (enojni sesalni disk ≥500N), prilagoditev več specifikacij (kovina/plastika/steklo), nedrseča
C.2 Ključni scenariji:
4. Izdelava karoserije: jeklena plošča/varjenje okvirja vrat (guma velikega premera/matrika z več priseski, protizdrsna tekstura)
5. Steklo/notranjost: namestitev vetrobranskega stekla, prenos površine usnjenega sedeža (temperaturno odporni silikonski/gobasti priseski, zaščita pred deformacijami)
6. Deli: ohišje valja motorja / ohišje menjalnika (vakuum + mehanska ključavnica, proti padcu)
D. Živilska in embalažna industrija
D.1 Temeljne zahteve:Material za živila (certifikat FDA), enostaven za čiščenje, odporen na udarce
D.2 Ključni scenariji:
1. Ravnanje s hrano: razvrščanje pekovskih izdelkov/svežega mesa/sadja (nizka sesalna goba, brez vonja in enostavna za pranje)
2. Avtomatizacija pakiranja: odpiranje embalažne vrečke, sterilno oblikovanje kartona (odprava statične elektrike/večtočkovno sesanje, primerno za tanko/trdo embalažo)
E. Industrija logistike in skladiščenja
E.1 Temeljne zahteve:učinkovito prilagajanje (več specifikacij blaga), stabilen pritisk, proti padcu
E.2 Ključni scenariji:
1. Ravnanje s kartonom: sortiranje kartona v e-trgovini (nastavljiv sesalni niz, vakuumski tlak)
2. Plošča/zvitek: prenos zvitka iz lesene plošče/plastične folije (dolg trak/obročasta sesalna skodelica, enakomerna adsorpcija za preprečevanje zamika)
F. Nova energija in posebne industrije
F.1 Nova energija (litijeva baterija/pv):
1. Litijeva baterijska plošča (antistatična porozna priseska, protiprašna), fotonapetostno steklo (velika prisesna silikonska priseska, brez prask)
F.2 Tisk in papir
1. Zajem papirja/tiskovine (vpojni papirni material, rahel podtlak za preprečevanje trganja in kontaminacije črnila)
III. Povzetek logike prilagajanja jedra
| Značilnosti obdelovanca | Program prilagajanja pipete | Ustrezni industrijski scenariji |
| Tanek/krhek/precizen | Silikonski/keramični material, mikro podtlak, mikro sesalna šoba | Elektronski polprevodniki, farmacevtski izdelki |
| Težki predmeti / velika velikost | Gumijasti material, prisesek velikega premera, niz priseskov | Avtomobili, logistični paneli |
| Zdravje/preprečevanje onesnaževanja | Silikon za hrano/medicino, strukturo, ki jo je enostavno čistiti | Zdravilo, hrana |
| Mehke / nepravilne površine | Gobast material, deformabilna priseska | Notranjost avtomobilov, hrana |
| Antistatične zahteve | Antistatični silikon s pomočjo ionskega vetra | elektronski polprevodnik |
Priročnik za namestitev
PDF Prenos
Opozorilo + Pozor （Preberite pred uporabo）
PDF Prenos

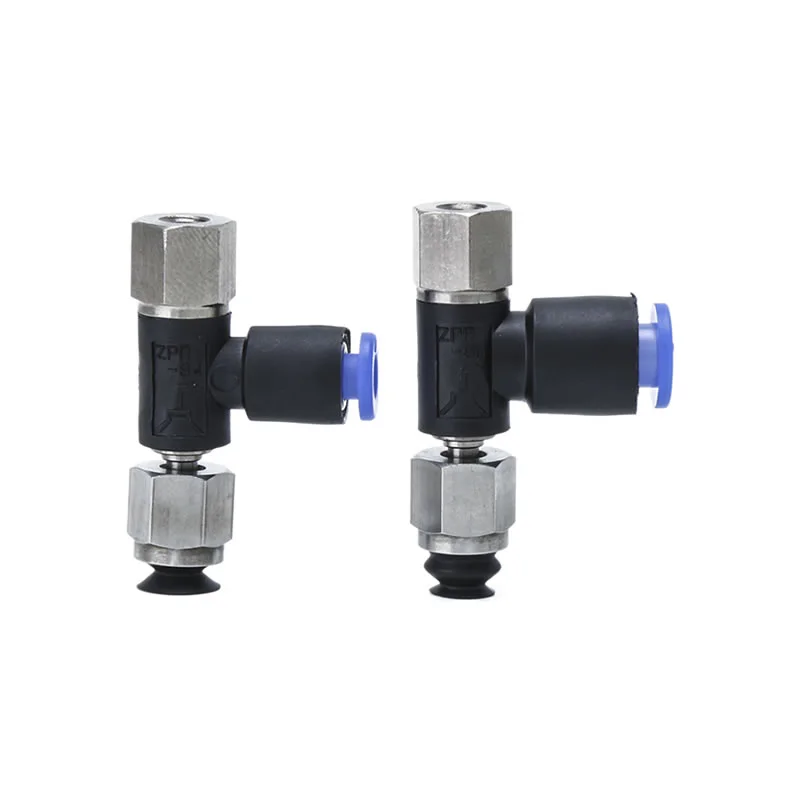

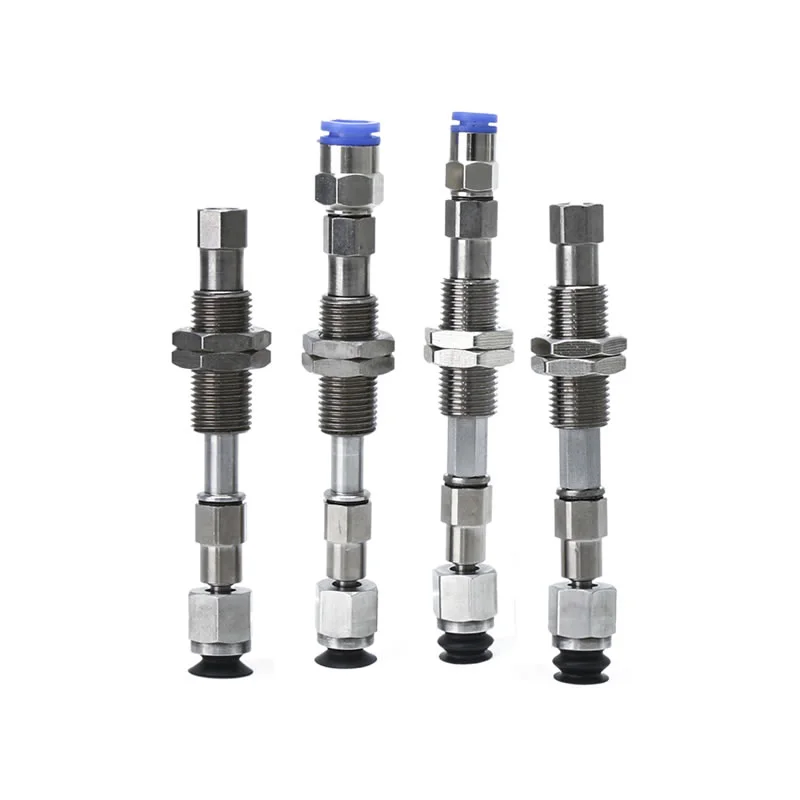

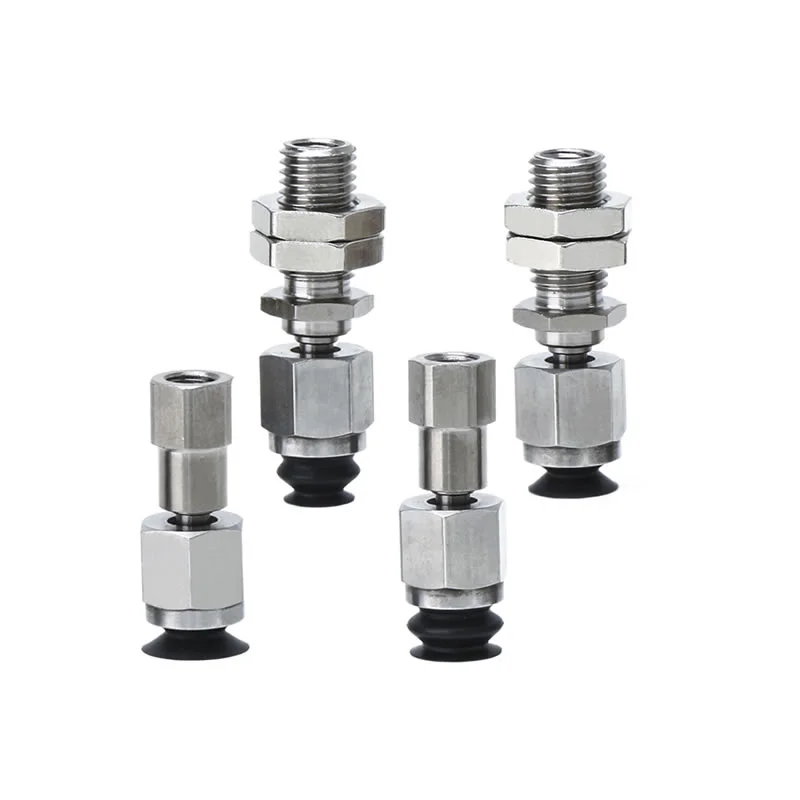

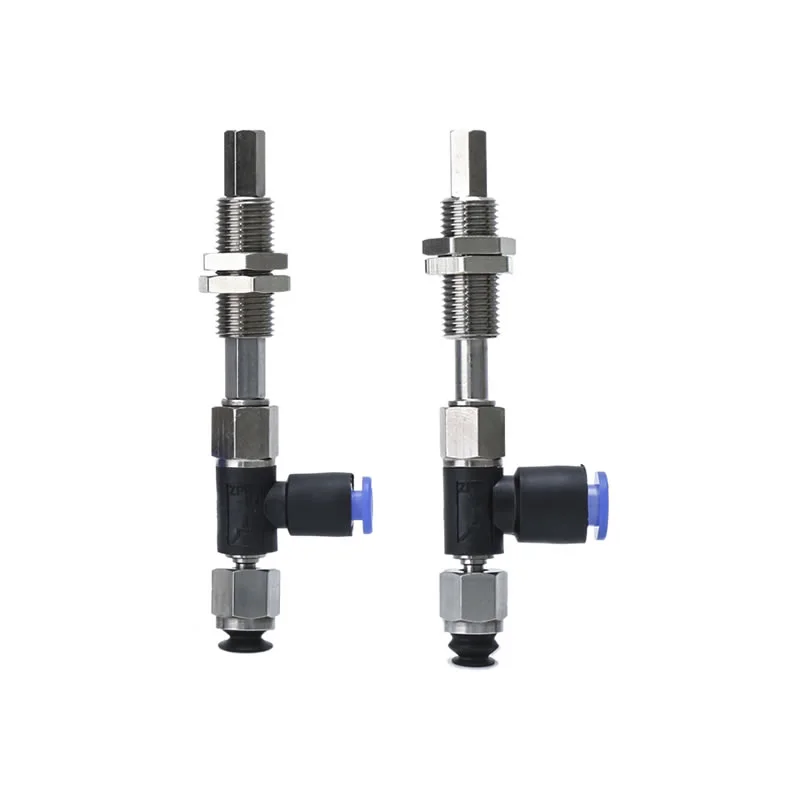

Hot Tags: Vakuumske priseske s krogličnim zglobom ZP2-J, Kitajska, proizvajalec, dobavitelj, tovarna
Pošlji povpraševanje
Kontaktne informacije
-
Naslov
Vas Xiaruan Mesto Baishi Mesto Yueqing Provinca Zhejiang Kitajska
-
Tel
-
E-naslov
Za vprašanja o vakuumskih priseskih, vakuumskih generatorjih, dodatkih za pnevmatske komponente ali ceniku nam pustite svoj e-poštni naslov in kontaktirali vas bomo v 24 urah.
