Vakuumsko sesanje je ključna rešitev za "fleksibilno prijemanje" v industrijski avtomatizaciji s štirimi glavnimi prednostmi: nepoškodljivo prijemanje, prilagodljivost večmaterialnim/nepravilnim obdelovancem, čista in okoljska zaščita ter prilagodljivo delovanje. Lahko se prilagodi različnim industrijskim značilnostim obdelovancev (tanek/debel, natančen/grob, sanitarni/standard).

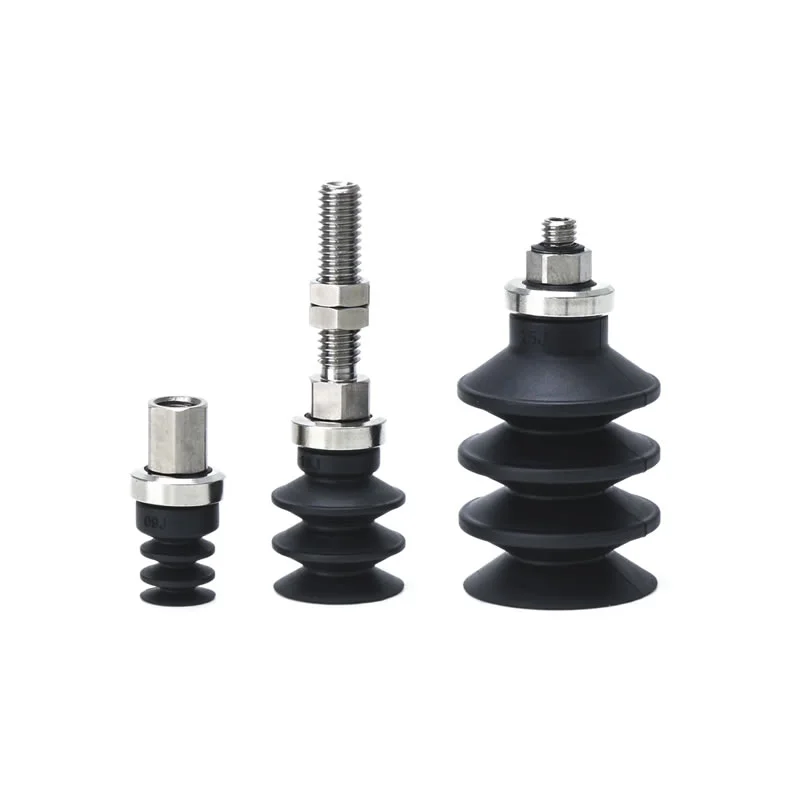

Meh z zaklepnim obročem, vakuumske priseske ZP2-J
Commaelec je vodilni proizvajalec vakuumskih priseskov z mehom z zaklepnim obročem ZP2-J, ki ponuja 2,5- in 3,5-slojne oblike (φ6–φ30 mm) za kompaktno, prilagodljivo rokovanje z majhno elektroniko, brizganimi deli in kovinskimi komponentami. Izdelani na Kitajskem iz visokokakovostne gume, silikona in antistatičnih materialov podpirajo adapterje, nosilce odbojnikov, navpične/stranske dovode in možnosti iz nerjavečega jekla za robustne, prilagodljive rešitve avtomatizacije.
Kliknite in začnite z izbiro
》Nazaj na informacije o izdelku
Meh z zaklepnim obročem, vakuumske priseske ZP2-J
Enota z mehom serije ZP2
Serija ZP2-T z vakuumskimi blazinicami z mehom adapterja
Serija ZP2-R z vakuumskimi blazinicami z mehom adapterja
Serija ZP2-Y z vakuumskimi blazinicami z mehom adapterja
Opis
Kako naročiti
Specifikacije / Material
Aplikacije
Vir
Vakuumske priseske z mehom z zaklepnim obročem ZP2-J so zasnovane za sisteme avtomatizacije, ki omogočajo učinkovito in varno prijemanje, dvigovanje in rokovanje z obdelovanci, posebej primerno za prijemanje majhnih elektronskih komponent, brizganih delov in preciznih kovinskih delov.
Varno ravnanje:Ustvari močan vakuumski oprijem na gladkih ali rahlo neravnih površinah.
Kompenzacija poravnave:Večstopenjski meh absorbira višinske razlike in majhne neusklajenosti.
Vsestranska integracija:Deluje z robotskimi rokami, transporterji in avtomatiziranimi proizvodnimi linijami.
Zmanjšanje vpliva:Izbirni blažilniki zmanjšujejo vibracije in ščitijo obdelovance.
Katere so ključne prednosti te blazinice?
Vakuumske priseske z mehom in zaklepnim obročem ZP2-J so zasnovane za natančnost, prilagodljivost in zanesljivo avtomatizirano rokovanje. Zaradi njihove kompaktne in prilagodljive zasnove so idealni za elektroniko, brizganje in manjšo industrijo obdelave kovin.

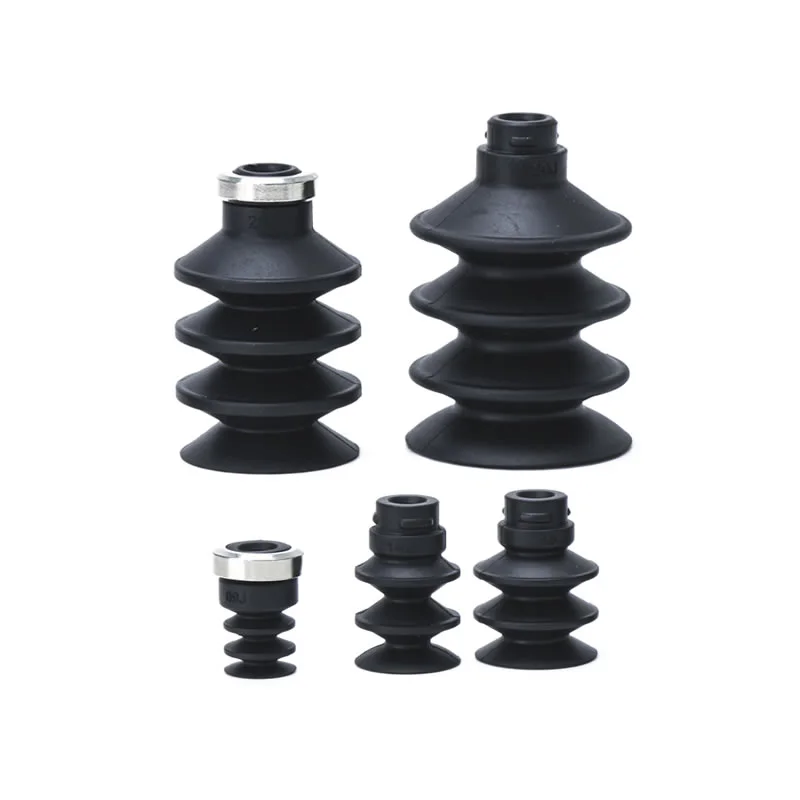

Večstopenjski meh
Na voljo v 2,5-slojni in 3,5-slojni konfiguraciji
2,5-slojni:φ6mm, φ10mm, φ15mm (brez zaklepnega obroča)
3,5-plast:φ9mm, φ14mm, φ16mm, φ25mm, φ30mm (z zaklepnim obročem)
Zagotavlja visoko fleksibilnost navpičnega giba, kompenzira neravne ali nagnjene površine
Zaklepni obroč
3,5-slojni modeli vključujejo zaklepni obroč za varno pritrditev
Zagotavlja zanesljiv oprijem med hitrimi ali ponavljajočimi se operacijami
Izboljša stabilnost za robotske roke in avtomatizirane postaje za rokovanje
Vsestranskost
Obdeluje majhne komponente, nepravilna plastična ohišja in natančne kovinske dele
Lahko se integrira v robotske roke ali avtomatizirane linije z omejenim prostorom
Podpira več možnosti namestitve, vključno z navpičnimi ali stranskimi vakuumskimi dovodi
Združljiv z adapterji, nosilci odbojnika in dodatki iz nerjavečega jekla za specializirane industrije

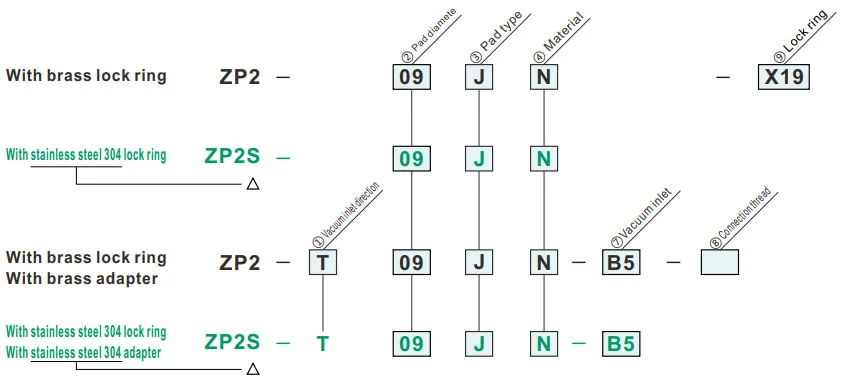

Kako naročiti
- Za uporabo, kjer ni prostora za pufer (vzmetni tip).
- Obdelovanci z nagnjeno adsorpcijsko površino.
- Velja za adapter serije ZP.
| ③ Vrsta blazinice | |
| J | Meh (2,5/3,5-stopenjski) |
| ④Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
| GN | Prevodni NBR |
| GS | Prevodna silikonska guma |
Zeleni simbol so modeli po meri.
| ⑨ Zaklepni obroč | |
| Nič | S ključavnico |
| X19 | Brez zaklepnega obroča |
| ①Vakuumska vstopna smer |
⑦ ⑧
② Premer blazinice (mm)
|
09 | 14 | 16 | B25 | B30 | ||||||
| ø9 | ø14 | ø16 | ø25 | ø30 | ||||||||
| T | Navpično |
|
⑦ Vakuumiranje | Moški navoj | AS5 | M5 x 0,8 | ● | ● | ||||
| AS6 | M6 x 1,0 | ● | ● | |||||||||
| AG1 | G1/8 | ● | ● | |||||||||
|
A5 | M5 x 0,8 | ● | — | ||||||||
| A6 | M6 x 1,0 | ● | ● | |||||||||
| A8 | M8 x 1,0 | — | ● | |||||||||
|
Ženski navoj | B5 | M5 x 0,8 | ● | ● | |||||||
| B6 | M6 x 1,0 | ● | ● | |||||||||
| B8 | M8 x 1,25 | — | ● | |||||||||
| B01 | Rc1/8 | ● | ● | |||||||||
| BG01 | G1/8 | ● | ● | |||||||||
| R | Stranski |

|
Namestitev z enim dotikom | 04 | ø4 | ● | ● | |||||
| 06 | ø6 | ● | ● | |||||||||
| 08 | ø8 | — | ● | |||||||||
| ⑧Priključni navoj | Moški navoj | A5 | M5 x 0,8 | ● | — | |||||||
| A6 | M6 x 1,0 | ● | ● | |||||||||
| A8 | M8 x 1,0 | — | ● | |||||||||
| Ženski navoj | B5 | M5 x 0,8 | ● | ● | ||||||||
| B6 | M6 x 1,0 | ● | ● | |||||||||
| B8 | M8 x 1,25 | — | ● | |||||||||
| Y |

|
⑦Vakuumski dovod | B5 | M5 x 0,8 | ● | ● | ||||||
| Pritrditev z zabojem | U4 | Za mehke cevi ø4 | ● | ● | ||||||||
| N4 | Za najlonske cevi ø4 | ● | ● | |||||||||
| U6 | Za mehke cevi ø6 | ● | ● | |||||||||
| N6 | Za najlonske cevi ø6 | ● | ● | |||||||||
| ⑧Priključni navoj | Moški navoj | A5 | M5 x 0,8 | ● | — | |||||||
| A6 | M6 x 1,0 | ● | ● | |||||||||
| A8 | M8 x 1,0 | — | ● | |||||||||
| Ženski navoj | B5 | M5 x 0,8 | ● | ● | ||||||||
| B6 | M6 x 1,0 | ● | ● | |||||||||
| B8 | M8 x 1,25 | — | ● | |||||||||

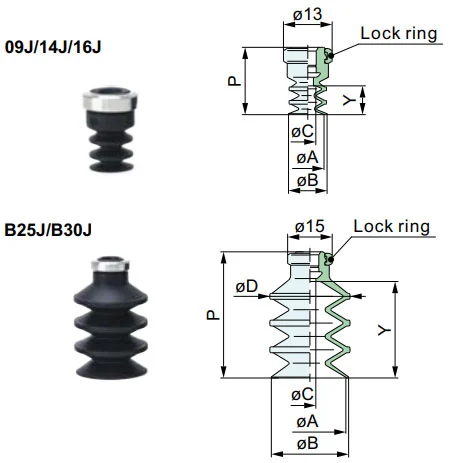

Mere (mm)
Zeleni simbol so modeli po meri.
J
Mehovi
| Model | øA | øB | øC | øD | P | Y | Zaklepni obroč | |||
|
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
||||||||
| ZP2 | 09 | J |
N S U F GN GS |
9 | 10 | 3 | — | 18 | 7.7 | ZPL1 ZPSL1 |
| 14 | 14 | 15 | 24 | 15 | ||||||
| 16 | 16 | 17.5 | 4 | |||||||
| B25 | 25 | 26 | 4 | 27 | 42.5 | 32.5 | ZPL2 ZPSL2 |
|||
| B30 | 30 | 33 | 32 | 49 | 38 | |||||
Referenčni model: ZP09JGN
Montažne mere adapterja
Veljavna blazinica: 09J/14J/16J
Veljavna blazinica: B25J/B30J
ZP2-T
Navpično
Dimenzije na blazinico
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mere na adapter
| Model | A | B | C | D | prilagoditi | ||||||
|
① Vakuum dovod smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑦ Vakuum dovod |
⑦ Vakuum dovod |
||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
AS5 | 9 | 5.5 | 8 | M5 x 0,8 | ZPT2 ZPST2 |
AS5 |
| AS6 | 10 | M6 x 1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
| B25 B30 |
AS5 | 9 | 5.5 | 8 | M5 x 0,8 | ZPT3 ZPST3 |
AS5 | ||||
| AS6 | 10 | M6 x 1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
Model za referenco: ZP2-T14JN-AS5 Adapter za referenco: ZPT2-AS5

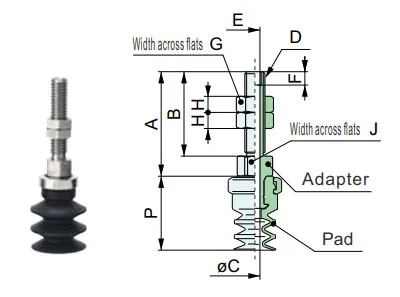

ZP2-T
Navpično
Dimenzije na blazinico
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mere na adapter
| Model | A | B | øC | D | E | F | G | H | J | prilagoditi | ||||||
|
① Vakuum dovod smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑦ Vakuum dovod |
⑦ Vakuum dovod |
|||||||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
A5 | 26 | 21 | 2.5 | M5x0,8 | M3x0,5 | 3.5 | 7 | 4 | 8 | ZPT2 ZPST2 |
A5 |
| A6 | 31 | 26 | M6x1 | 8 | 3 | A6 | ||||||||||
| B25 B30 |
A6 | 31 | 26 | 2.5 | M6x1 | M3x0,5 | 3.5 | 8 | 3 | 8 | ZPT3 ZPST3 |
A6 | ||||
| A8 | 22 | 16 | 4 | M8x1 | M5x0,8 | 5 | 12 | 12 | A8 | |||||||
Model za referenco: ZP2-TB25JS-A6 Adapter za referenco: ZPT3-A6
ZP2-T
Navpično
Dimenzije na blazinico
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mere na adapter
| Model | A | B | øC | D | E | prilagoditi | ||||||
|
① Vakuum dovod smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑦ Vakuum dovod |
⑦ Vakuum dovod |
|||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
B5 | 9 | 5 | 2.5 | M5 x 0,8 | 8 | ZPT2 ZPST2 |
B5 |
| B6 | 6 | M6 x1 | B6 | |||||||||
| B01 | 11 | 7 | Rc1/8 | 12 | B01 | |||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
| B25 B30 |
B5 | 9 | 5 | 3.5 | M5 x 0,8 | 8 | ZPT3 ZPST3 |
B5 | ||||
| B6 | 6 | M6 x1 | B6 | |||||||||
| B8 | 15 | 8 | 4.2 | M8 x 1,25 | 12 | B8 | ||||||
| B01 | 7 | Rc1/8 | B01 | |||||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
Model za referenco: ZPT20BGS-B01 Adapter za referenco: ZPT3-B01

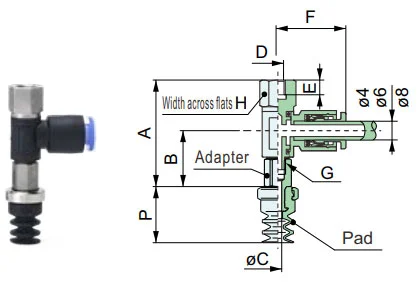

ZP2-R
Stranski
Dimenzije na blazinico
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mere na adapter
| Model | A | B | øC | D | E | F | G | H | J | Adapter | ||||||||
|
① Vakuum dovod smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑦ Vakuum dovod |
⑧ Povezava nit |
⑦ Vakuum dovod |
⑧ Povezava nit |
|||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
A5 | 55 | 21 | 2.5 | M5x0,8 | 17.9 | 04:20.6 06:21.6 |
7 | 4 | 8 | ZPR2 |
04 06 |
A5 |
| A6 | 60 | 26 | M6x1 | 8 | A6 | |||||||||||||
| B25 B30 |
04 06 08 |
A6 | 69.5 | 25.9 | 4 | M6x1 | 25.8 | 04:23.3 06:24.3 08:26.2 |
8 | 3 | 12 | ZPR3 |
04 06 08 |
A6 | ||||
| A8 | 59.5 | 15.9 | M8x1 | 24.3 | 12 | A8 | ||||||||||||
Model za referenco: ZP2-R16JN-04-A6 Adapter za referenco: ZPR2-04-A6

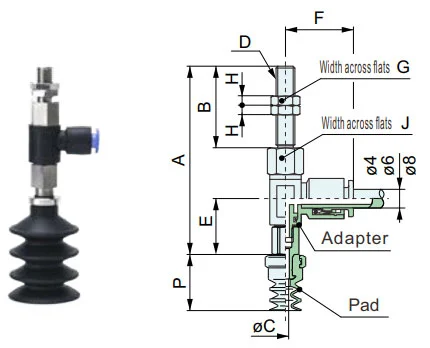

ZP2-R
Stranski
Dimenzije na blazinico
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mere na adapter
| Model | A | B | øC | D | E | F | G | H | Adapter | ||||||||
|
① Vakuum dovod smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑦ Vakuum dovod |
⑧ Povezava nit |
⑦ Vakuum dovod |
⑧ Povezava nit |
||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
B5 | 34 | 17.9 | 2.5 | M5x0,8 | 5 | 04:20.6 06:21.6 |
M5x0,8 | 8 | ZPR2 |
04 06 |
B5 |
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B25 B30 |
04 06 08 |
B5 | 43.6 | 25.8 | 4 | M5x0,8 | 5 | 04:23.3 06:24.3 08:26.2 |
M8x1,25 | 12 | ZPR3 |
04 06 08 |
B5 | ||||
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B8 | M8x1,25 | 8 | B8 | ||||||||||||||
Model za referenco: ZP2-RB25JGS-06-B8 Adapter za referenco: ZPR3-06-B8

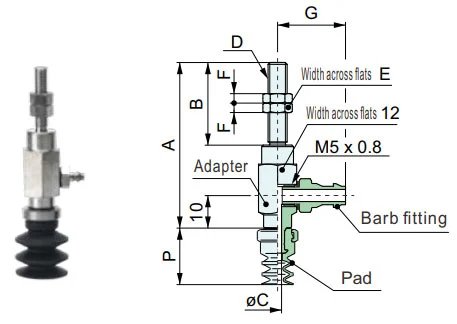

ZP2-Y
Stranski
Dimenzije na blazinico
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mere na adapter
| Model | A | B | øC | D | E | F | G | Adapter | ||||||||
|
① Vakuum vstopna smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑦ Vakuum dovod |
⑧ Povezava nit |
⑦ Vakuum dovod |
⑧ Povezava nit |
|||||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | 47 | 21 | 2.5 | M5x0,8 | 7 | 4 | N4,U4:14,5 N6,U6:16,5 |
ZPY2 | B5 N4 U4 N6 U6 |
A5 |
| A6 | 52 | 26 | M6x1 | 8 | A6 | |||||||||||
| B25 B30 |
A6 | 54 | 26 | 3.5 | M6x1 | 8 | 3 | N4,U4:14,5 N6,U6:16,5 |
ZPY3 | A6 | ||||||
| A8 | 44 | 16 | M8x1 | 12 | A8 | |||||||||||
Model za referenco: ZP2-Y16JGN-U4-A5 Adapter za referenco: ZPY2-U4-A5

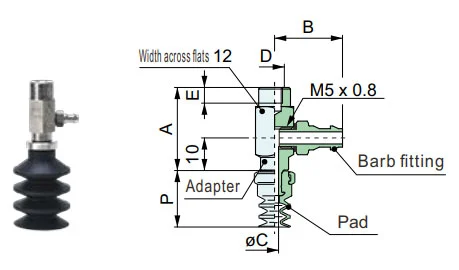

ZP2-Y
Stranski
Dimenzije na blazinico
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mere na adapter
| Model | A | B | øC | D | E | Adapter | ||||||||
|
① Vakuum vstopna smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑦ Vakuum dovod |
⑧ Povezava nit |
⑦ Vakuum dovod |
⑧ Povezava nit |
|||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B5 | 26 | N4,U4:14,5 N6,U6:16,5 |
2.5 | M5x0,8 | 5 | ZPY2 | B5 N4 U4 N6 U6 |
B5 |
| B6 | M6x1 | 6 | B6 | |||||||||||
| B25 B30 |
B5 | 28 | N4,U4:14,5 N6,U6:16,5 |
3.5 | M5x0,8 | 5 | ZPY3 | B5 | ||||||
| B6 | M6x1 | 6 | B6 | |||||||||||
| B8 | M8x1,25 | 8 | B8 | |||||||||||
Model za referenco: ZP2-Y16JGN-U4-B5 Adapter za referenco: ZPY2-U4-B5
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
|
Material
Značilnosti
|
Simbol | Durometer HS (±5°) |
barva od guma |
Delovanje temperatura območje (°C) |
Olje odpornost bencin |
Olje odpornost benzol |
Osnova odpornost |
kislina odpornost |
Odpornost na vremenske vplive | Ozon odpornost |
Abrazija odpornost |
Vodoodporen | Topilo odpornost (benzen, toluen) |
Aplikacija |
| NBR | N | 50 | Črna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prenos splošnega dela, valovita plošča, furnir, železna plošča in drugo |
| Silikonska guma | S | 45 ~ 50 | Bela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik, odstranjevanje iz tlačnega litja, tanko delo, predelovalec hrane |
| Uretanska guma | U | 50 ~ 60 | Rjava | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Valovita plošča, železna plošča, furnir plošča |
| FKM | F | 60 | Črna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemično delo |
| Prevodni NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Splošno delo polprevodnika (statična električna odpornost) | |
| Prevodna silikonska guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik (statična elektrika) |
Zgornja tabela zajema samo splošne značilnosti obravnavanih gumijastih materialov. Modri simbol so modeli po meri.
Prikaz uporabe pnevmatskih komponent (vakuumske priseske) na različnih industrijskih področjih
I. Temeljne prednosti
II. Ekstrakcija aplikacij po panogah
A. Medicina in medicinska industrija
A.1：Osnovne zahteve:Čisto in brez onesnaževanja (skladno s FDA/GMP), nežno in neškodljivo ter preprečuje navzkrižno kontaminacijo
A.2 Ključni scenariji:
1. Farmacevtska embalaža: steklenička z zdravili / farmacevtska plošča / zbiralnik vrečke za infuzijo (prisesek iz silikona za živila, brez odvajanja delcev)
2. Sestavljanje medicinskih pripomočkov: kirurški instrumenti/medicinski katetri/kosi protez (nastavljiv podtlak, zaščita pred deformacijami)
3. Biološki laboratorij: petrijevka/centrifugalna epruveta/prenos reagentne kartice (kemično odporen, sterilno kompatibilen)
B. Industrija elektronike in polprevodnikov
B.1 Temeljne zahteve:antistatičen (10⁶-10¹¹Ω), natančno pozicioniranje (napaka ≤0,01 mm), odpornost na praske
B.2 Ključni scenariji:
1. Čip/polprevodnik: ravnanje z rezinami, embalaža čipov (porozna keramika/antistatični silikonski prisesek, enakomeren podtlak za preprečevanje zloma)
2. PCB/komponente: Fleksibilno PCB, mikro komponente (upori 0402), nameščene na površini (tanke silikonske/gelne/mikro priseske za preprečevanje gubanja/trganja)
3. Zaslon: plošča LCD/OLED, steklo na dotik (visoko prozoren material, brez madežev in prask)
C. Industrija avtomobilov in avtomobilskih delov
C.1 Temeljne zahteve:veliko sesanje (enojni sesalni disk ≥500N), prilagoditev več specifikacij (kovina/plastika/steklo), nedrseča
C.2 Ključni scenariji:
4. Izdelava karoserije: jeklena plošča/varjenje okvirja vrat (guma velikega premera/matrika z več priseski, protizdrsna tekstura)
5. Steklo/notranjost: namestitev vetrobranskega stekla, prenos površine usnjenega sedeža (temperaturno odporni silikonski/gobasti priseski, zaščita pred deformacijami)
6. Deli: ohišje valja motorja / ohišje menjalnika (vakuum + mehanska ključavnica, proti padcu)
D. Živilska in embalažna industrija
D.1 Temeljne zahteve:Material za živila (certifikat FDA), enostaven za čiščenje, odporen na udarce
D.2 Ključni scenariji:
1. Ravnanje s hrano: razvrščanje pekovskih izdelkov/svežega mesa/sadja (nizka sesalna goba, brez vonja in enostavna za pranje)
2. Avtomatizacija pakiranja: odpiranje embalažne vrečke, sterilno oblikovanje kartona (odprava statične elektrike/večtočkovno sesanje, primerno za tanko/trdo embalažo)
E. Industrija logistike in skladiščenja
E.1 Temeljne zahteve:učinkovito prilagajanje (več specifikacij blaga), stabilen pritisk, proti padcu
E.2 Ključni scenariji:
1. Ravnanje s kartonom: sortiranje kartona v e-trgovini (nastavljiv sesalni niz, vakuumski tlak)
2. Plošča/zvitek: prenos zvitka iz lesene plošče/plastične folije (dolg trak/obročasta sesalna skodelica, enakomerna adsorpcija za preprečevanje zamika)
F. Nova energija in posebne industrije
F.1 Nova energija (litijeva baterija/pv):
1. Litijeva baterijska plošča (antistatična porozna priseska, protiprašna), fotonapetostno steklo (velika prisesna silikonska priseska, brez prask)
F.2 Tisk in papir
1. Zajem papirja/tiskovine (vpojni papirni material, rahel podtlak za preprečevanje trganja in kontaminacije črnila)
III. Povzetek logike prilagajanja jedra
| Značilnosti obdelovanca | Program prilagajanja pipete | Ustrezni industrijski scenariji |
| Tanek/krhek/precizen | Silikonski/keramični material, mikro podtlak, mikro sesalna šoba | Elektronski polprevodniki, farmacevtski izdelki |
| Težki predmeti / velika velikost | Gumijasti material, prisesek velikega premera, niz priseskov | Avtomobili, logistični paneli |
| Zdravje/preprečevanje onesnaževanja | Silikon za hrano/medicino, strukturo, ki jo je enostavno čistiti | Zdravilo, hrana |
| Mehke / nepravilne površine | Gobast material, deformabilna priseska | Notranjost avtomobilov, hrana |
| Antistatične zahteve | Antistatični silikon s pomočjo ionskega vetra | elektronski polprevodnik |
Priročnik za namestitev
PDF Prenos
Opozorilo + Pozor （Preberite pred uporabo）
PDF Prenos

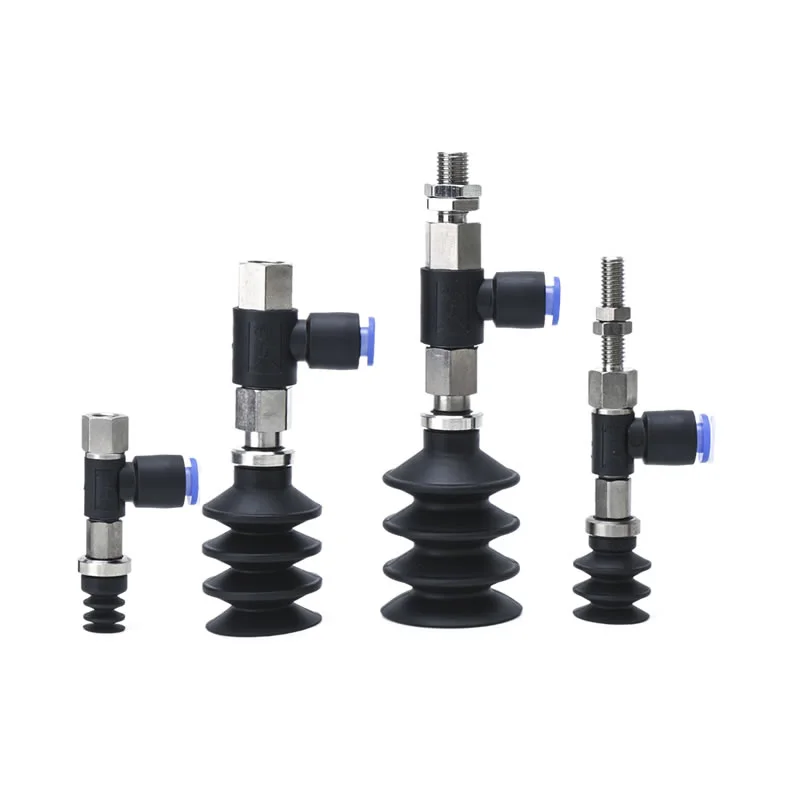

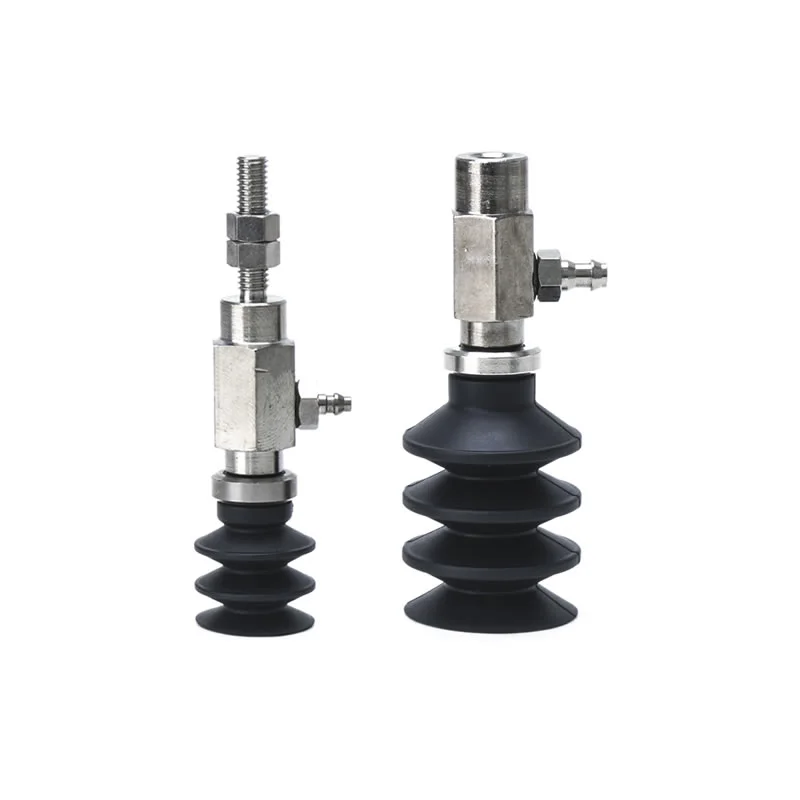

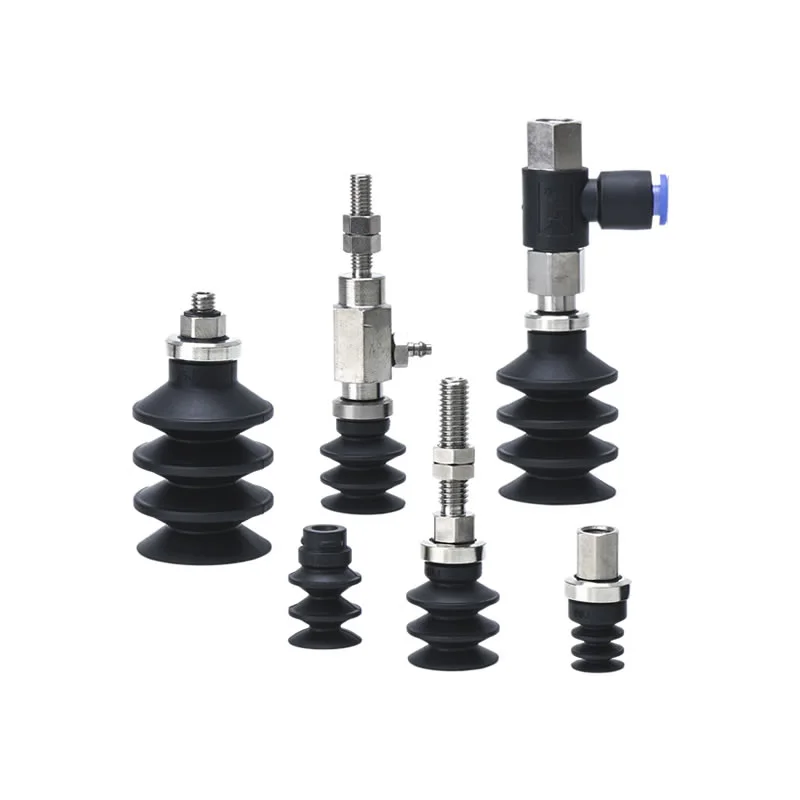

Hot Tags: Meh z zaklepnim obročem Vakuumske priseske ZP2-J, Kitajska, proizvajalec, dobavitelj, tovarna
Pošlji povpraševanje
Kontaktne informacije
-
Naslov
Vas Xiaruan Mesto Baishi Mesto Yueqing Provinca Zhejiang Kitajska
-
Tel
-
E-naslov
Za vprašanja o vakuumskih priseskih, vakuumskih generatorjih, dodatkih za pnevmatske komponente ali ceniku nam pustite svoj e-poštni naslov in kontaktirali vas bomo v 24 urah.
