Vakuumsko sesanje je ključna rešitev za "fleksibilno prijemanje" v industrijski avtomatizaciji s štirimi glavnimi prednostmi: nepoškodljivo prijemanje, prilagodljivost večmaterialnim/nepravilnim obdelovancem, čista in okoljska zaščita ter prilagodljivo delovanje. Lahko se prilagodi različnim industrijskim značilnostim obdelovancev (tanek/debel, natančen/grob, sanitarni/standard).
Meh brez zapornega obroča, vakuumske priseske ZP2-J
Commaelec je vodilni proizvajalec vakuumskih priseskov z mehom brez zaklepnega obroča ZP2-J, ki ponuja 2,5- in 3,5-slojne možnosti (φ6–φ30 mm) za kompaktno, prilagodljivo rokovanje z majhnimi ali nagnjenimi obdelovanci. Visokokakovostna guma, silikon in antistatični materiali zagotavljajo stabilno sesanje. Fleksibilna namestitev podpira navpični/stranski vnos vakuuma in integracijo z adapterji ali robotskimi rokami.
Kliknite in začnite z izbiro
》Nazaj na informacije o izdelku

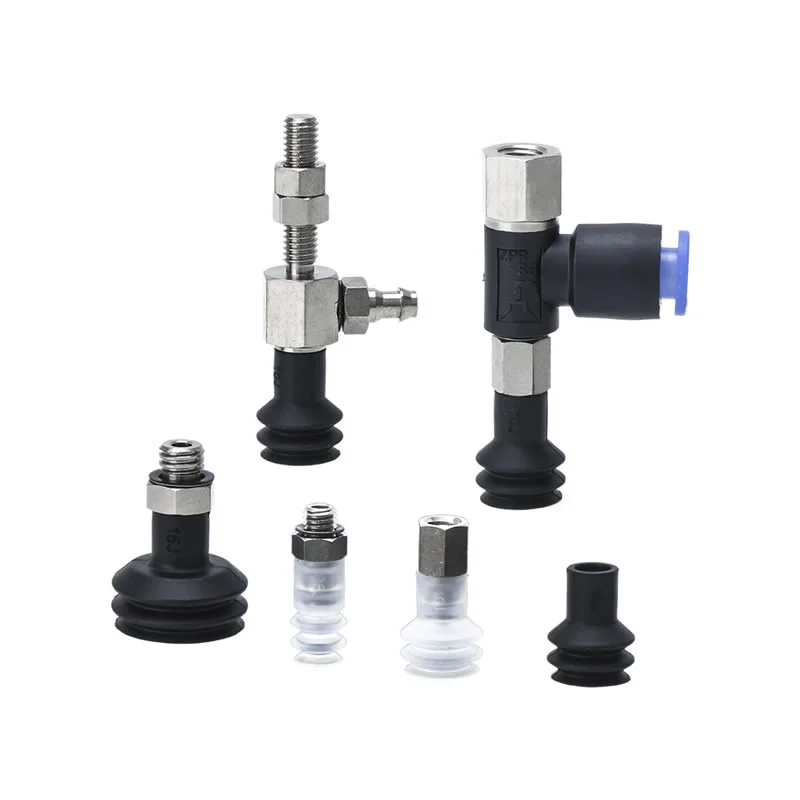

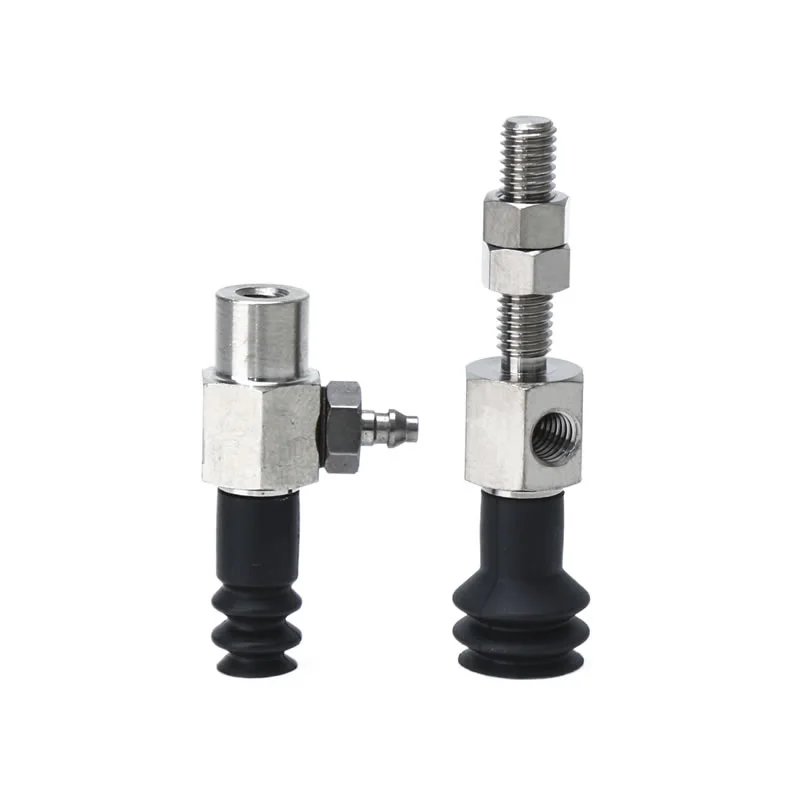

Meh brez zapornega obroča, vakuumske priseske ZP2-J
Enota z mehom serije ZP2
Serija ZP2-T z vakuumskimi blazinicami z mehom adapterja
Serija ZP2-R z vakuumskimi blazinicami z mehom adapterja
Serija ZP2-Y z vakuumskimi blazinicami z mehom adapterja
Opis
Kako naročiti
Specifikacije / Material
Aplikacije
Vir
Vakuumske priseske z mehom brez zapornega obroča ZP2-J so zasnovane za kompaktne, natančne in prilagodljive aplikacije avtomatizacije. Idealni so za majhne komponente, nepravilne dele in proizvodne linije z omejenim prostorom.
Ključne značilnosti skodelic z mehom ZP2-J brez zaklepnega obroča
Visoka prilagodljivost
Večstopenjska zasnova harmonike (2,5-slojna ali 3,5-slojna) omogoča absorpcijo navpičnega udarca, kompenzacijo višinskih razlik in manjših neusklajenosti.
Zagotavlja stabilen oprijem na neravnih ali nagnjenih površinah.
Podpira občutljive ali nepravilno oblikovane obdelovance, ne da bi jih poškodoval.
Zaklepni obroček ni potreben
2,5-slojni modeli ne potrebujejo zaklepnega obroča, kar poenostavlja namestitev in skrajša čas montaže.
Na voljo v premerih φ6 mm, φ10 mm in φ15 mm, ki ustrezajo različnim zahtevam sesanja.
Ohranja zanesljiv oprijem kljub odsotnosti zaklepne opreme.
Vrsta namestitve
Zasnovan za neposredno ali modularno integracijo v robotske roke in avtomatizirane postaje.
Kompaktna struktura se prilega ozkim prostorom na proizvodnih linijah.
Podpira učinkovito ravnanje z materiali v industriji elektronike, brizganja in majhni kovinskopredelovalni industriji.
Raznolikost materiala
Vakuumske priseske z mehom brez zaklepnega obroča ZP2-J so izdelane iz visokokakovostnega silikona, gume ali poliuretana (PU), kar ponuja kombinacijo izjemne odpornosti proti obrabi in prožnosti.
Združljivo s čistimi prostori ali antistatičnimi okolji za proizvodnjo elektronike.
Zagotavlja dolgotrajno vzdržljivost pri pogostih ciklih in ohranja dosledno učinkovitost vakuuma.
Kakšna je razlika med ZP2-J in ZP2-ZJ?
ZP2-J
Tip:Več mehov Mehi brez zapornega obroča Vakuumske priseske ZP2-J
Zaklepni obroč:neobvezno; 2,5-slojni modeli ne potrebujejo zaklepnega obroča
Velikosti:2,5-slojni (φ6 mm, φ10 mm, φ15 mm), 3,5-slojni (φ9 mm, φ14 mm, φ16 mm, φ25 mm, φ30 mm)
Aplikacije:Dobro deluje na nagnjenih površinah ali omejenem medpomnilniškem prostoru; idealen za majhno elektroniko, brizgane dele in kompaktne kovinske komponente
Prilagodljivost:Visoka absorpcija navpičnega udarca zaradi oblike harmonike
Montaža:Kompaktna, enostavna integracija v robotske roke in avtomatizirane postaje
ZP2-ZJ
Tip:Enostopenjski ali dvostopenjski vakuumski meh z zapornim obročem
Zaklepni obroč:Potreben za varno pritrditev
Velikosti:Običajno večji premeri kot ZP2-J; zasnovan za težje ali večje obdelovance
Aplikacije:Primerno za malo večje, težje ali bolj toge predmete; pogosto se uporablja v industrijski avtomatizaciji, kjer sta stabilnost in varna pritrditev ključnega pomena
Prilagodljivost:Zmerna absorpcija kapi; osredotočite se na zanesljivo držanje in ne na ekstremno navpično kompenzacijo
Montaža:Potreben zaklepni obroč za varno pritrditev, združljiv s standardno montažno opremo

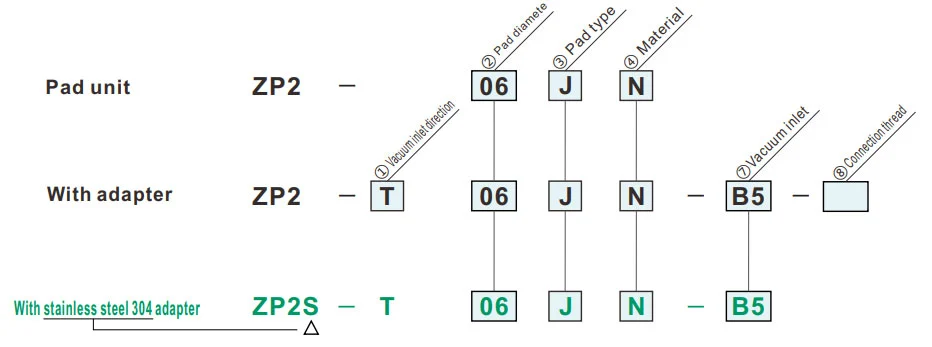

Kako naročiti
- Za uporabo, kjer ni prostora za pufer (vzmetni tip).
- Obdelovanci z nagnjeno adsorpcijsko površino.
- Velja za adapter serije ZP.
| ①Vakuumska vstopna smer | ⑦Vakuumski dovod | ⑧Priključni navoj | ||
| T | Navpično |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | Stranski |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②Premer blazinice (mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③ Vrsta blazinice | |
| J | Meh (2,5-stopenjski) |
| ⑦Vakuumski dovod | |||
| Moški navoj | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Ženski navoj | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Pritrditev z zabojem | U4 | Za mehke cevi ø4 | M-5AU-4 |
| N4 | Za najlonske cevi ø4 | M-5AN-4 | |
| U6 | Za mehke cevi ø6 | M-5AU-6 | |
| N6 | Za najlonske cevi ø6 | M-5AN-6 | |
| Namestitev z enim dotikom | 04 | ø4 | |
| 06 | ø6 | ||
| ④Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
| GN | Prevodni NBR |
| GS | Prevodna silikonska guma |
simbol reen so modeli po meri.
| ⑧Priključni navoj | ||
| Moški navoj | A5 | M5 x 0,8 |
| A6 | M6 x 1,0 | |
| Ženski navoj | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |

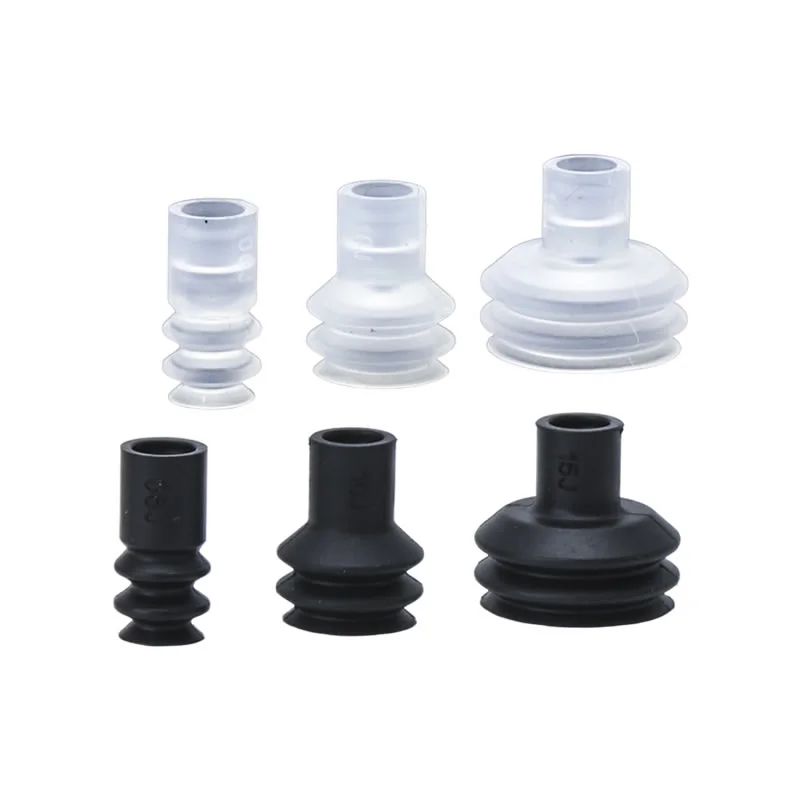

Mere (mm)
Zeleni simbol so modeli po meri.
J
Mehovi
| Model | øA | øB | øC | |||
|
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Referenčni model: ZP2-06JN
Montažne mere adapterja

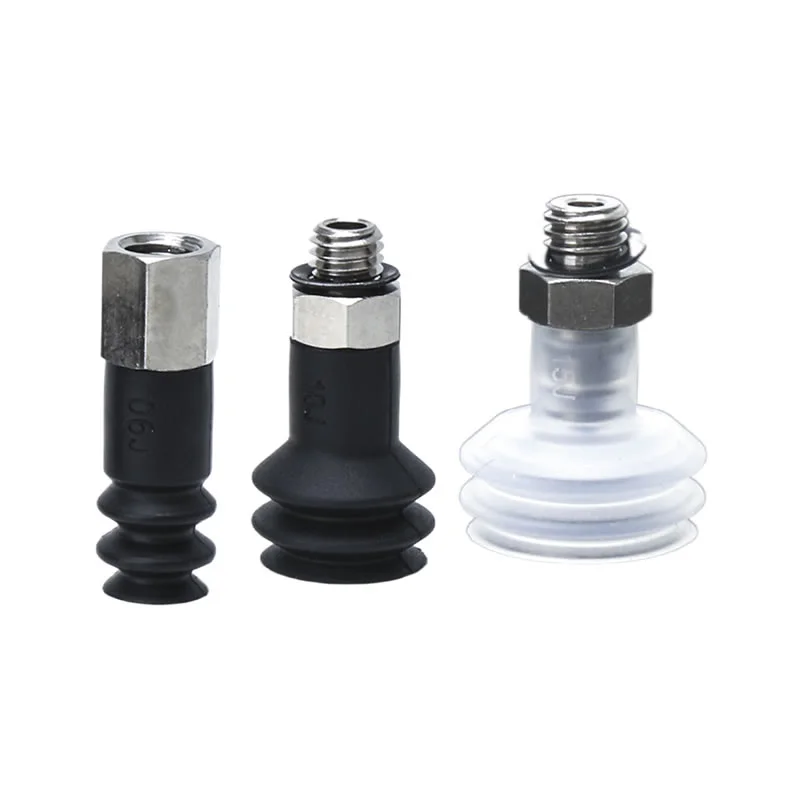

ZP2-T
Navpično
A5, A6
| Model | A | B | C | D | prilagoditi | |||||
|
① Vakuum vstopna smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑦ Vakuum dovod |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0,8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1,0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Referenčni model: ZP2-TB10JGN-A5
ZP2-T
Navpično
B4, B5
| Model | A | B | prilagoditi | |||||
|
① Vakuum vstopna smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑦ Vakuum dovod |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0,8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1,0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Referenčni model: ZP2-TB15JN-B5

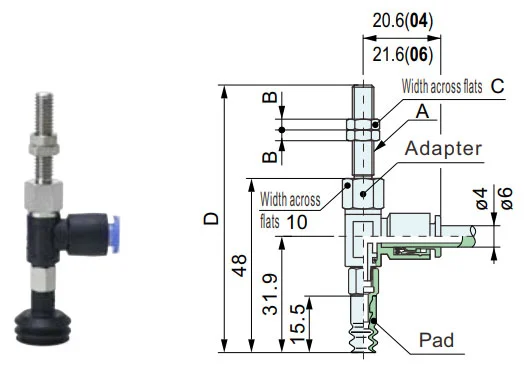

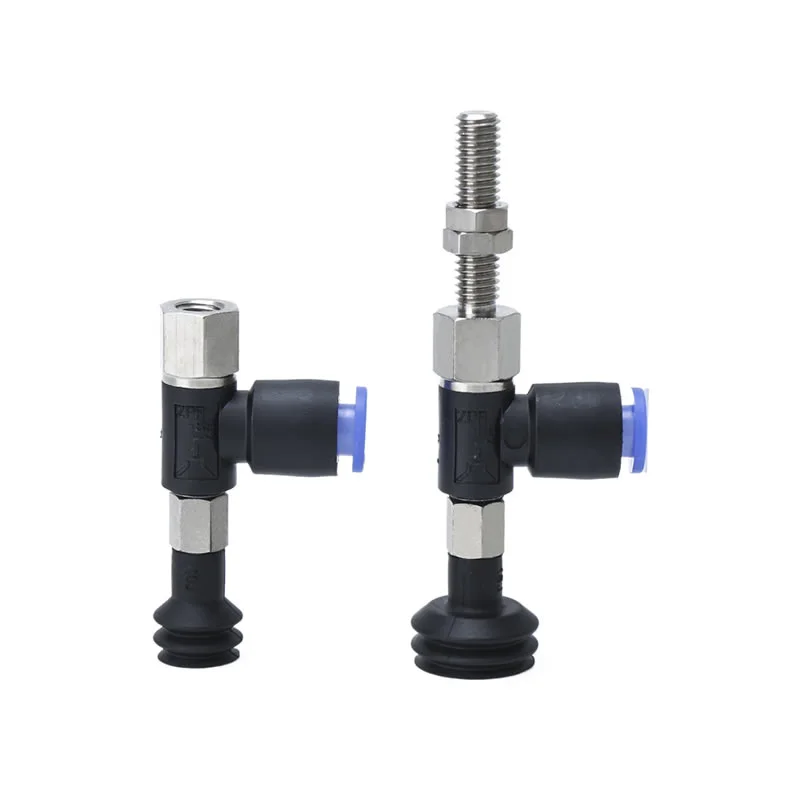

ZP2-R
Stranski
A5, A6
| Model | A | B | C | D | prilagoditi | ||||||||
|
① Vakuum vstopna smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑦ Vakuum dovod |
⑧ Povezava nit |
⑦ Vakuum dovod |
⑧ Povezava nit |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0,8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1,0 | 3 | 8 | 74 | A6 | ||||||||
Model za referenco: ZP2-R06JGN-04-A5 Adapter za referenco: ZPR1-04-A5

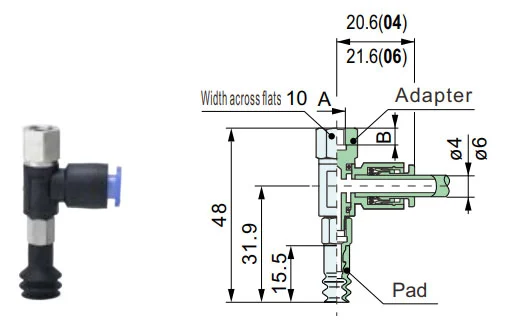

ZP2-R
Stranski
B4, B5
| Model | A | B | prilagoditi | ||||||||
|
① Vakuum vstopna smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑦ Vakuum dovod |
⑧ Povezava nit |
⑦ Vakuum dovod |
⑧ Povezava nit |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0,7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Model za referenco: ZP2-RB10JN-06-B5 Adapter za referenco: ZPR1-06-B5
ZP2-Y
Stranski
A5, A6
| Model | A | B | C | D | prilagoditi | ||||||||
|
① Vakuum vstopna smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑦ Vakuum dovod |
⑧ Povezava nit |
⑦ Vakuum dovod |
⑧ Povezava nit |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0,8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1,0 | 3 | 8 | 53 | A6 | ||||||||
Model za referenco: ZP2-YB15JGN-U4-A6 Adapter za referenco: ZPY1-U4-A6
ZP2-Y
Stranski
B4, B5
| Model | A | B | prilagoditi | ||||||||
|
① Vakuum vstopna smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑦ Vakuum dovod |
⑧ Povezava nit |
⑦ Vakuum dovod |
⑧ Povezava nit |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0,7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Model za referenco: ZP2-Y06JS-N4-B4 Adapter za referenco: ZPY1-N4-B4
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
|
Material
Značilnosti
|
Simbol | Durometer HS (±5°) |
barva od guma |
Delovanje temperatura območje (°C) |
Olje odpornost bencin |
Olje odpornost benzol |
Osnova odpornost |
kislina odpornost |
Odpornost na vremenske vplive | Ozon odpornost |
Abrazija odpornost |
Vodoodporen | Topilo odpornost (benzen, toluen) |
Aplikacija |
| NBR | N | 50 | Črna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prenos splošnega dela, valovita plošča, furnir, železna plošča in drugo |
| Silikonska guma | S | 45 ~ 50 | Bela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik, odstranjevanje iz tlačnega litja, tanko delo, predelovalec hrane |
| Uretanska guma | U | 50 ~ 60 | Rjava | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Valovita plošča, železna plošča, furnir plošča |
| FKM | F | 60 | Črna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemično delo |
| Prevodni NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Splošno delo polprevodnika (statična električna odpornost) | |
| Prevodna silikonska guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik (statična elektrika) |
Zgornja tabela zajema samo splošne značilnosti obravnavanih gumijastih materialov. Modri simbol so modeli po meri.
Prikaz uporabe pnevmatskih komponent (vakuumske priseske) na različnih industrijskih področjih
I. Temeljne prednosti
II. Ekstrakcija aplikacij po panogah
A. Medicina in medicinska industrija
A.1：Osnovne zahteve:Čisto in brez onesnaževanja (skladno s FDA/GMP), nežno in neškodljivo ter preprečuje navzkrižno kontaminacijo
A.2 Ključni scenariji:
1. Farmacevtska embalaža: steklenička z zdravili / farmacevtska plošča / zbiralnik vrečke za infuzijo (prisesek iz silikona za živila, brez odvajanja delcev)
2. Sestavljanje medicinskih pripomočkov: kirurški instrumenti/medicinski katetri/kosi protez (nastavljiv podtlak, zaščita pred deformacijami)
3. Biološki laboratorij: petrijevka/centrifugalna epruveta/prenos reagentne kartice (kemično odporen, sterilno kompatibilen)
B. Industrija elektronike in polprevodnikov
B.1 Temeljne zahteve:antistatičen (10⁶-10¹¹Ω), natančno pozicioniranje (napaka ≤0,01 mm), odpornost na praske
B.2 Ključni scenariji:
1. Čip/polprevodnik: ravnanje z rezinami, embalaža čipov (porozna keramika/antistatični silikonski prisesek, enakomeren podtlak za preprečevanje zloma)
2. PCB/komponente: Fleksibilno PCB, mikro komponente (upori 0402), nameščene na površini (tanke silikonske/gelne/mikro priseske za preprečevanje gubanja/trganja)
3. Zaslon: plošča LCD/OLED, steklo na dotik (visoko prozoren material, brez madežev in prask)
C. Industrija avtomobilov in avtomobilskih delov
C.1 Temeljne zahteve:veliko sesanje (enojni sesalni disk ≥500N), prilagoditev več specifikacij (kovina/plastika/steklo), nedrseča
C.2 Ključni scenariji:
4. Izdelava karoserije: jeklena plošča/varjenje okvirja vrat (guma velikega premera/matrika z več priseski, protizdrsna tekstura)
5. Steklo/notranjost: namestitev vetrobranskega stekla, prenos površine usnjenega sedeža (temperaturno odporni silikonski/gobasti priseski, zaščita pred deformacijami)
6. Deli: ohišje valja motorja / ohišje menjalnika (vakuum + mehanska ključavnica, proti padcu)
D. Živilska in embalažna industrija
D.1 Temeljne zahteve:Material za živila (certifikat FDA), enostaven za čiščenje, odporen na udarce
D.2 Ključni scenariji:
1. Ravnanje s hrano: razvrščanje pekovskih izdelkov/svežega mesa/sadja (nizka sesalna goba, brez vonja in enostavna za pranje)
2. Avtomatizacija pakiranja: odpiranje embalažne vrečke, sterilno oblikovanje kartona (odprava statične elektrike/večtočkovno sesanje, primerno za tanko/trdo embalažo)
E. Industrija logistike in skladiščenja
E.1 Temeljne zahteve:učinkovito prilagajanje (več specifikacij blaga), stabilen pritisk, proti padcu
E.2 Ključni scenariji:
1. Ravnanje s kartonom: sortiranje kartona v e-trgovini (nastavljiv sesalni niz, vakuumski tlak)
2. Plošča/zvitek: prenos zvitka iz lesene plošče/plastične folije (dolg trak/obročasta sesalna skodelica, enakomerna adsorpcija za preprečevanje zamika)
F. Nova energija in posebne industrije
F.1 Nova energija (litijeva baterija/pv):
1. Litijeva baterijska plošča (antistatična porozna priseska, protiprašna), fotonapetostno steklo (velika prisesna silikonska priseska, brez prask)
F.2 Tisk in papir
1. Zajem papirja/tiskovine (vpojni papirni material, rahel podtlak za preprečevanje trganja in kontaminacije črnila)
III. Povzetek logike prilagajanja jedra
| Značilnosti obdelovanca | Program prilagajanja pipete | Ustrezni industrijski scenariji |
| Tanek/krhek/precizen | Silikonski/keramični material, mikro podtlak, mikro sesalna šoba | Elektronski polprevodniki, farmacevtski izdelki |
| Težki predmeti / velika velikost | Gumijasti material, prisesek velikega premera, niz priseskov | Avtomobili, logistični paneli |
| Zdravje/preprečevanje onesnaževanja | Silikon za hrano/medicino, strukturo, ki jo je enostavno čistiti | Zdravilo, hrana |
| Mehke / nepravilne površine | Gobast material, deformabilna priseska | Notranjost avtomobilov, hrana |
| Antistatične zahteve | Antistatični silikon s pomočjo ionskega vetra | elektronski polprevodnik |
Priročnik za namestitev
PDF Prenos
Opozorilo + Pozor （Preberite pred uporabo）
PDF Prenos
