Vakuumsko sesanje je ključna rešitev za "fleksibilno prijemanje" v industrijski avtomatizaciji s štirimi glavnimi prednostmi: nepoškodljivo prijemanje, prilagodljivost večmaterialnim/nepravilnim obdelovancem, čista in okoljska zaščita ter prilagodljivo delovanje. Lahko se prilagodi različnim industrijskim značilnostim obdelovancev (tanek/debel, natančen/grob, sanitarni/standard).
Gobasti vakuumski priseski ZP2
Commaelec upravlja lastne proizvodne obrate, pri čemer v svoji proizvodnji uporablja visokokakovostno gumo, silikon in različne specializirane materiale (kot so antistatične spojine). Ponujamo široko paleto specifikacij velikosti, med katerimi lahko izbirate. Gobasti vakuumski priseski ZP2 se pogosto uporabljajo v sektorju proizvodnje elektronike; Ta serija je posebej zasnovana za rokovanje z neravnimi obdelovanci in je na voljo v štirih kompaktnih velikostih: φ6 mm, φ8 mm, φ10 mm in φ15 mm.
Kliknite in začnite z izbiro
》Nazaj na informacije o izdelku
Gobasti vakuumski priseski ZP2
Gobasta vakuumska blazinica serije ZP2

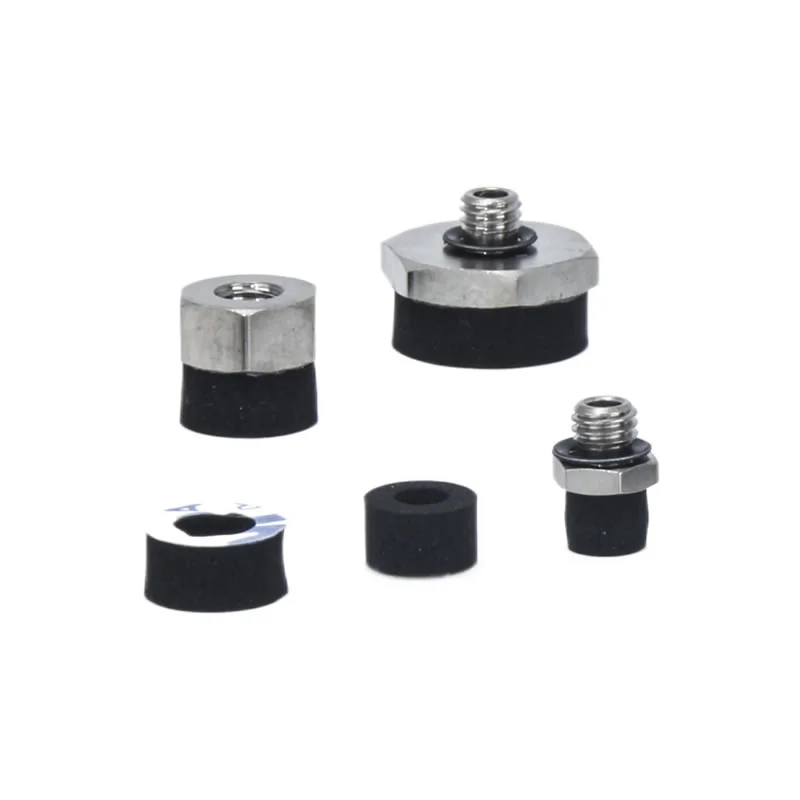

Serija ZP2-T z adaptersko gobasto vakuumsko blazinico
Opis
Kako naročiti
Specifikacije / Material
Aplikacije
Vir
Gobasti vakuumski priseski ZP2 so zasnovani za stabilno oprijemanje neravnih, teksturiranih ali nepravilnih površin v avtomatiziranih sistemih. Zaradi njihove kompaktne in prilagodljive zasnove so idealni za elektroniko, brizganje in manjšo industrijo obdelave kovin.
Ključne značilnosti gobastih vakuumskih priseskov ZP2
Visoko elastičen material
Izdelan iz mehkega gobastega materiala, ki se prilagaja izboklinam, vdolbinam in grobim površinam
Zagotavlja nežen, a čvrst oprijem brez poškodb občutljivih komponent
Odlično tesnjenje
Učinkovito zapolni površinske vrzeli, da prepreči puščanje vakuuma
Ohranja dosledno sesalno moč za zanesljivo rokovanje z neravnimi obdelovanci
Različne možnosti
Združljivo z robotskimi rokami in avtomatiziranimi sistemi za rokovanje
Primerno za majhno elektroniko, vezja, oblikovane komponente in dele strojne opreme
Kompaktna zasnova
Prostorsko varčna konstrukcija omogoča integracijo v ozke proizvodne linije
Idealno za postaje z omejenim prostorom za namestitev
Razpoložljivi obrazci
Na voljo v ravnih in teksturiranih različicah, ki ustrezajo različnim površinskim zahtevam
Prilagodljiv različnim aplikacijam za avtomatizacijo s potrebami natančnega rokovanja
Razpon premera
Na voljo v φ6 mm, φ8 mm, φ10 mm in φ15 mm
Zagotavlja prilagodljivost za širok nabor majhnih in nepravilnih obdelovancev
pogosta vprašanja
Za kaj se uporabljajo gobice ZP2?
Gobasti vakuumski priseski ZP2 so idealni za prijemanje neravnih, teksturiranih ali nepravilnih obdelovancev v avtomatiziranih sistemih, ki se pogosto uporabljajo v elektroniki, brizganju in ravnanju z majhnimi kovinskimi deli.
Katere velikosti in oblike so na voljo?
Na voljo so v premerih φ6 mm, φ8 mm, φ10 mm in φ15 mm z ravnimi ali teksturiranimi oblikami, oblikovanimi za kompaktno integracijo v robotske roke in avtomatizirane proizvodne linije.
Kako naj izberem pravo velikost?
Izberite skodelico, ki se ujema s površino in težo obdelovanca ter zagotavlja zadosten vakuumski stik in združljivost z vašim sistemom avtomatizacije.
Kakšna je tipična nosilnost?
Obremenitev je odvisna od velikosti skodelice, vrste površine in vira vakuuma; manjše skodelice ustrezajo lahkim komponentam, medtem ko lahko večje skodelice φ15 mm prenesejo nekoliko težje ali neravne dele.
Kdaj naj jih zamenjam?
Zamenjajte skodelice, če so vidne obrabe, razpoke ali deformacije ali če vakuumski oprijem postane nestabilen, kar zagotavlja zanesljivo in varno rokovanje.

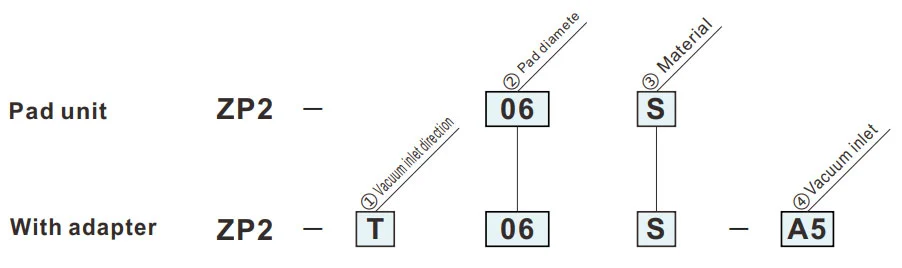

Kako naročiti
- Za adsorpcijo obdelovancev z izboklinami.
| ①Vakuumska vstopna smer | |
| T | Navpično |
| ②Premer blazinice (mm) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③Material | |
| S | CR goba (z dvostranskim lepilnim trakom) |
| ④Vakuumski dovod | |

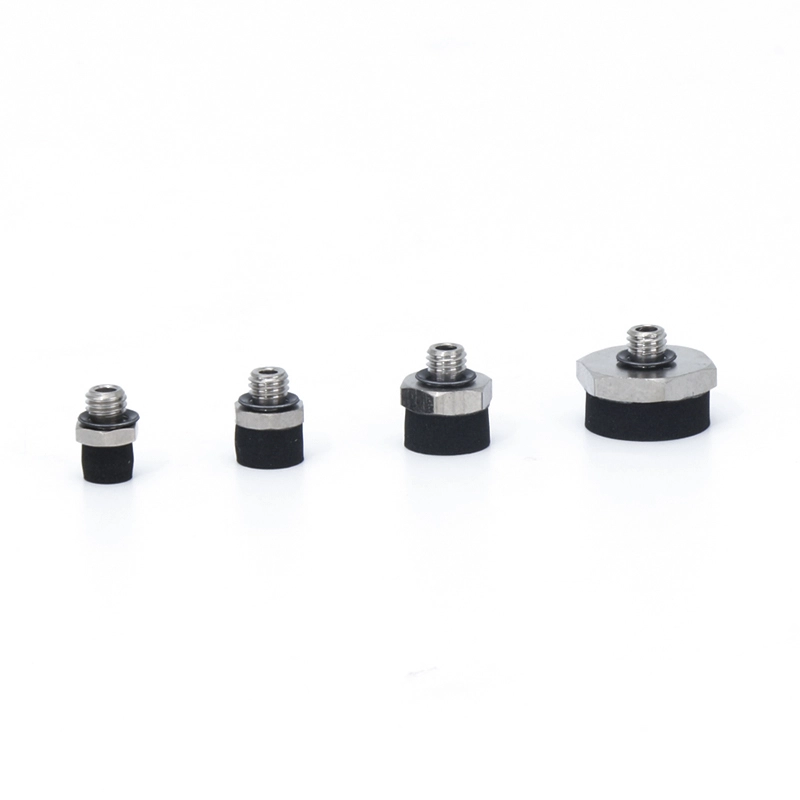

| A5 | M5x0,8 (moški) |

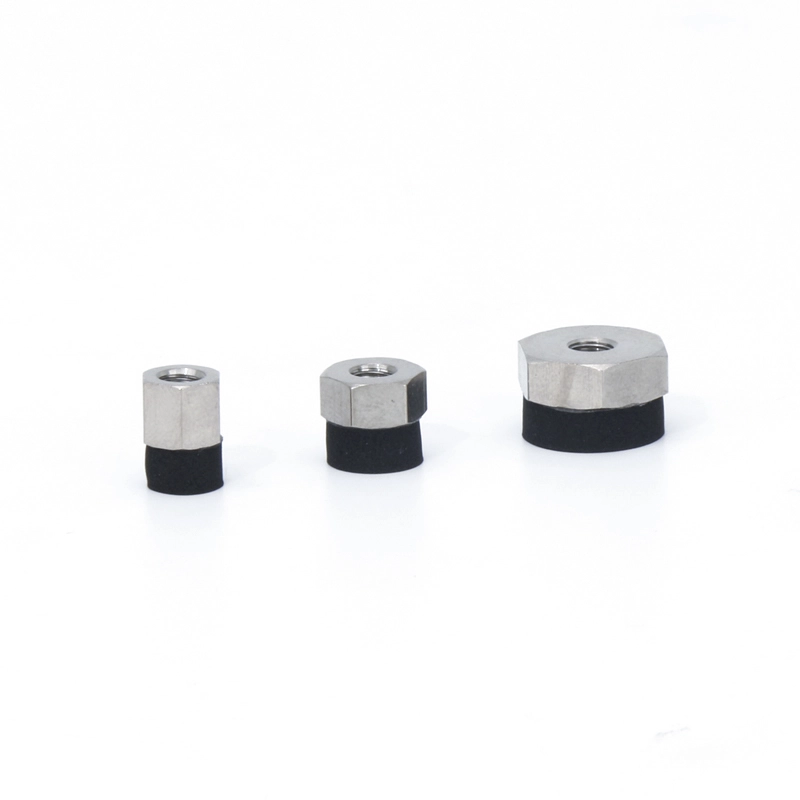

| B5 | M5x0,8 (ženski) |
Mere (mm)
Zeleni simbol so modeli po meri.
S

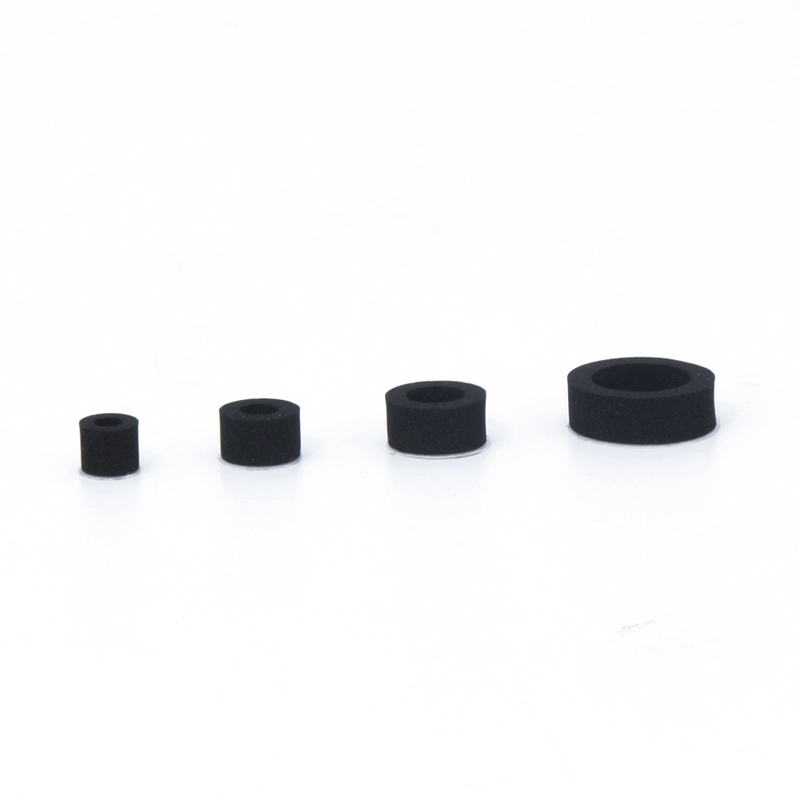

Gobasta blazinica
| Model | øA | øB | ||
|
② Pad dia. |
③ Pad Material |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
Referenčni model: ZP2-06S
Montažne mere adapterja
|
Veljavna blazinica: 06S
|
Veljavna blazinica: 08S
|
|
Veljavna blazinica: 10S
|
Veljavna blazinica: 15S
|
ZP2-T
Navpično
A5
| Model | øA | øB | øC | D | E | L | Adapter | ||||
|
① Vakuum vstopna smer |
② Pad dia. |
③ Pad Material |
④ Vakuum dovod |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
Referenčni model: ZP2-T06S-A5
ZP2-T
Navpično
B5
| Model | øA | øB | øC | E | L | Adapter | ||||
|
① Vakuum vstopna smer |
② Pad dia. |
③ Pad Material |
④ Vakuum dovod |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
Referenčni model: ZP2-T06S-B5
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
|
Material
Značilnosti
|
Simbol | Durometer HS (±5°) |
barva od guma |
Delovanje temperatura območje (°C) |
Olje odpornost bencin |
Olje odpornost benzol |
Osnova odpornost |
kislina odpornost |
Odpornost na vremenske vplive | Ozon odpornost |
Abrazija odpornost |
Vodoodporen | Topilo odpornost (benzen, toluen) |
Aplikacija |
| NBR | N | 50 | Črna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prenos splošnega dela, valovita plošča, furnir, železna plošča in drugo |
| Silikonska guma | S | 45 ~ 50 | Bela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik, odstranjevanje iz tlačnega litja, tanko delo, predelovalec hrane |
| Uretanska guma | U | 50 ~ 60 | Rjava | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Valovita plošča, železna plošča, furnir plošča |
| FKM | F | 60 | Črna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemično delo |
| Prevodni NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Splošno delo polprevodnika (statična električna odpornost) | |
| Prevodna silikonska guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik (statična elektrika) |
Zgornja tabela zajema samo splošne značilnosti obravnavanih gumijastih materialov. Modri simbol so modeli po meri.
Prikaz uporabe pnevmatskih komponent (vakuumske priseske) na različnih industrijskih področjih
I. Temeljne prednosti
II. Ekstrakcija aplikacij po panogah
A. Medicina in medicinska industrija
A.1：Osnovne zahteve:Čisto in brez onesnaževanja (skladno s FDA/GMP), nežno in neškodljivo ter preprečuje navzkrižno kontaminacijo
A.2 Ključni scenariji:
1. Farmacevtska embalaža: steklenička z zdravili / farmacevtska plošča / zbiralnik vrečke za infuzijo (prisesek iz silikona za živila, brez odvajanja delcev)
2. Sestavljanje medicinskih pripomočkov: kirurški instrumenti/medicinski katetri/kosi protez (nastavljiv podtlak, zaščita pred deformacijami)
3. Biološki laboratorij: petrijevka/centrifugalna epruveta/prenos reagentne kartice (kemično odporen, sterilno kompatibilen)
B. Industrija elektronike in polprevodnikov
B.1 Temeljne zahteve:antistatičen (10⁶-10¹¹Ω), natančno pozicioniranje (napaka ≤0,01 mm), odpornost na praske
B.2 Ključni scenariji:
1. Čip/polprevodnik: ravnanje z rezinami, embalaža čipov (porozna keramika/antistatični silikonski prisesek, enakomeren podtlak za preprečevanje zloma)
2. PCB/komponente: Fleksibilno PCB, mikro komponente (upori 0402), nameščene na površini (tanke silikonske/gelne/mikro priseske za preprečevanje gubanja/trganja)
3. Zaslon: plošča LCD/OLED, steklo na dotik (visoko prozoren material, brez madežev in prask)
C. Industrija avtomobilov in avtomobilskih delov
C.1 Temeljne zahteve:veliko sesanje (enojni sesalni disk ≥500N), prilagoditev več specifikacij (kovina/plastika/steklo), nedrseča
C.2 Ključni scenariji:
4. Izdelava karoserije: jeklena plošča/varjenje okvirja vrat (guma velikega premera/matrika z več priseski, protizdrsna tekstura)
5. Steklo/notranjost: namestitev vetrobranskega stekla, prenos površine usnjenega sedeža (temperaturno odporni silikonski/gobasti priseski, zaščita pred deformacijami)
6. Deli: ohišje valja motorja / ohišje menjalnika (vakuum + mehanska ključavnica, proti padcu)
D. Živilska in embalažna industrija
D.1 Temeljne zahteve:Material za živila (certifikat FDA), enostaven za čiščenje, odporen na udarce
D.2 Ključni scenariji:
1. Ravnanje s hrano: razvrščanje pekovskih izdelkov/svežega mesa/sadja (nizka sesalna goba, brez vonja in enostavna za pranje)
2. Avtomatizacija pakiranja: odpiranje embalažne vrečke, sterilno oblikovanje kartona (odprava statične elektrike/večtočkovno sesanje, primerno za tanko/trdo embalažo)
E. Industrija logistike in skladiščenja
E.1 Temeljne zahteve:učinkovito prilagajanje (več specifikacij blaga), stabilen pritisk, proti padcu
E.2 Ključni scenariji:
1. Ravnanje s kartonom: sortiranje kartona v e-trgovini (nastavljiv sesalni niz, vakuumski tlak)
2. Plošča/zvitek: prenos zvitka iz lesene plošče/plastične folije (dolg trak/obročasta sesalna skodelica, enakomerna adsorpcija za preprečevanje zamika)
F. Nova energija in posebne industrije
F.1 Nova energija (litijeva baterija/pv):
1. Litijeva baterijska plošča (antistatična porozna priseska, protiprašna), fotonapetostno steklo (velika prisesna silikonska priseska, brez prask)
F.2 Tisk in papir
1. Zajem papirja/tiskovine (vpojni papirni material, rahel podtlak za preprečevanje trganja in kontaminacije črnila)
III. Povzetek logike prilagajanja jedra
| Značilnosti obdelovanca | Program prilagajanja pipete | Ustrezni industrijski scenariji |
| Tanek/krhek/precizen | Silikonski/keramični material, mikro podtlak, mikro sesalna šoba | Elektronski polprevodniki, farmacevtski izdelki |
| Težki predmeti / velika velikost | Gumijasti material, prisesek velikega premera, niz priseskov | Avtomobili, logistični paneli |
| Zdravje/preprečevanje onesnaževanja | Silikon za hrano/medicino, strukturo, ki jo je enostavno čistiti | Zdravilo, hrana |
| Mehke / nepravilne površine | Gobast material, deformabilna priseska | Notranjost avtomobilov, hrana |
| Antistatične zahteve | Antistatični silikon s pomočjo ionskega vetra | elektronski polprevodnik |
