How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

Kitajski vakuumski priseski z mehom ZP2-ZJ z rešitvami po meri

I. Temeljne prednosti

Vakuumsko sesanje je ključna rešitev za "fleksibilno prijemanje" v industrijski avtomatizaciji s štirimi glavnimi prednostmi: nepoškodljivo prijemanje, prilagodljivost večmaterialnim/nepravilnim obdelovancem, čista in okoljska zaščita ter prilagodljivo delovanje. Lahko se prilagodi različnim industrijskim značilnostim obdelovancev (tanek/debel, natančen/grob, sanitarni/standard).

II. Ekstrakcija aplikacij po panogah

A. Medicina in medicinska industrija

A.1：Osnovne zahteve:Čisto in brez onesnaževanja (skladno s FDA/GMP), nežno in neškodljivo ter preprečuje navzkrižno kontaminacijo

A.2 Ključni scenariji:

1. Farmacevtska embalaža: steklenička z zdravili / farmacevtska plošča / zbiralnik vrečke za infuzijo (prisesek iz silikona za živila, brez odvajanja delcev)

2. Sestavljanje medicinskih pripomočkov: kirurški instrumenti/medicinski katetri/kosi protez (nastavljiv podtlak, zaščita pred deformacijami)

3. Biološki laboratorij: petrijevka/centrifugalna epruveta/prenos reagentne kartice (kemično odporen, sterilno kompatibilen)

B. Industrija elektronike in polprevodnikov

B.1 Temeljne zahteve:antistatičen (10⁶-10¹¹Ω), natančno pozicioniranje (napaka ≤0,01 mm), odpornost na praske

B.2 Ključni scenariji:

1. Čip/polprevodnik: ravnanje z rezinami, embalaža čipov (porozna keramika/antistatični silikonski prisesek, enakomeren podtlak za preprečevanje zloma)

2. PCB/komponente: Fleksibilno PCB, mikro komponente (upori 0402), nameščene na površini (tanke silikonske/gelne/mikro priseske za preprečevanje gubanja/trganja)

3. Zaslon: plošča LCD/OLED, steklo na dotik (visoko prozoren material, brez madežev in prask)

C. Industrija avtomobilov in avtomobilskih delov

C.1 Temeljne zahteve:veliko sesanje (enojni sesalni disk ≥500N), prilagoditev več specifikacij (kovina/plastika/steklo), nedrseča

C.2 Ključni scenariji:

4. Izdelava karoserije: jeklena plošča/varjenje okvirja vrat (guma velikega premera/matrika z več priseski, protizdrsna tekstura)

5. Steklo/notranjost: namestitev vetrobranskega stekla, prenos površine usnjenega sedeža (temperaturno odporni silikonski/gobasti priseski, zaščita pred deformacijami)

6. Deli: ohišje valja motorja / ohišje menjalnika (vakuum + mehanska ključavnica, proti padcu)

D. Živilska in embalažna industrija

D.1 Temeljne zahteve:Material za živila (certifikat FDA), enostaven za čiščenje, odporen na udarce

D.2 Ključni scenariji:

1. Ravnanje s hrano: razvrščanje pekovskih izdelkov/svežega mesa/sadja (nizka sesalna goba, brez vonja in enostavna za pranje)

2. Avtomatizacija pakiranja: odpiranje embalažne vrečke, sterilno oblikovanje kartona (odprava statične elektrike/večtočkovno sesanje, primerno za tanko/trdo embalažo)

E. Industrija logistike in skladiščenja

E.1 Temeljne zahteve:učinkovito prilagajanje (več specifikacij blaga), stabilen pritisk, proti padcu

E.2 Ključni scenariji:

1. Ravnanje s kartonom: sortiranje kartona v e-trgovini (nastavljiv sesalni niz, vakuumski tlak)

2. Plošča/zvitek: prenos zvitka iz lesene plošče/plastične folije (dolg trak/obročasta sesalna skodelica, enakomerna adsorpcija za preprečevanje zamika)

F. Nova energija in posebne industrije

F.1 Nova energija (litijeva baterija/pv):

1. Litijeva baterijska plošča (antistatična porozna priseska, protiprašna), fotonapetostno steklo (velika prisesna silikonska priseska, brez prask)

F.2 Tisk in papir

1. Zajem papirja/tiskovine (vpojni papirni material, rahel podtlak za preprečevanje trganja in kontaminacije črnila)

III. Povzetek logike prilagajanja jedra

Značilnosti obdelovanca	Program prilagajanja pipete	Ustrezni industrijski scenariji
Tanek/krhek/precizen	Silikonski/keramični material, mikro podtlak, mikro sesalna šoba	Elektronski polprevodniki, farmacevtski izdelki
Težki predmeti / velika velikost	Gumijasti material, prisesek velikega premera, niz priseskov	Avtomobili, logistični paneli
Zdravje/preprečevanje onesnaževanja	Silikon za hrano/medicino, strukturo, ki jo je enostavno čistiti	Zdravilo, hrana
Mehke / nepravilne površine	Gobast material, deformabilna priseska	Notranjost avtomobilov, hrana
Antistatične zahteve	Antistatični silikon s pomočjo ionskega vetra	elektronski polprevodnik

④ Material
N	NBR
S	Silikonska guma
U	Uretanska guma
F	FKM
GN	Prevodni NBR
GS	Prevodna silikonska guma

①Vakuumska vstopna smer		⑤ ⑥ ② Premer blazinice (mm)				B15	B20	B30	40	46
①Vakuumska vstopna smer		⑤ ⑥ ② Premer blazinice (mm)				ø15	ø20	ø30	ø40	ø46
T	Navpično	⑤Priključni navoj	Moški navoj	AL12	M12 x 1,0	●	●	-	-	-
		⑤Priključni navoj	Moški navoj	AL14	M14 x 1,0	-	-	●	●	●
		⑥Vakuumski dovod	Namestitev z enim dotikom	06	ø6	●	●	●	●	●
			Moški navoj	A10	M10 x 1,0	●	●	-	-	-
				A16	M16 x 1,0	-	-	●	-	-
				A20	M20 x 1,5	-	-	-	●	-
				A30	M30 x 1,5	-	-	-	-	●

Model				øA	øB	øC	øD	øE	P	Y
	② Pad dia.	③ Pad vrsta	④ Pad Material
ZP2	B15	ZJ	N S U F GN GS	14	15	6.7	8	15	23	16.2
	B20			19	20	13	9		21	18
	B30			29	30	19.5	14	24	28.5	25.5
	40			40	44	29	21		44	40.2
	46			46	50	35	27	30

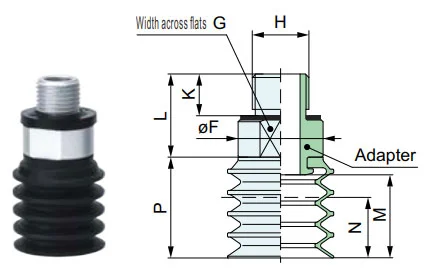

Model						øF	G	H	K	L	M	N	P	Adapter
	① Vakuum vstopna smer	② Pad dia.	③ Pad vrsta	④ Pad Material	⑥ Vakuum dovod
ZP2	T	B15	ZJ	N S U F GN GS	A10	15	14	M10x1	8.8	17.5	16.2	9	23	ZP2A-Z31-1P
		B20									16	12	21	ZP2A-Z31-2P
		B30			A16	24	21	M16x1,5	11.8	23.5	23.5	17.5	28.5	ZP2A-Z31-3P
		40			A20	34	30	M20x1,5		26.5	38.5	30	44	ZP2A-Z31-4P
		46			A30	42	38	M30x1,5	11.4	29.5				ZP2A-Z31-5P

Model							øF	G	H	J	K	L	M	N	P	Adapter
	① Vakuum vstopna smer	② Pad dia.	③ Pad vrsta	④ Pad Material	⑤ Povezava nit	⑥ Vakuum dovod
ZP2	T	B15	ZJ	N S U F GN GS	AL12	06	15	14	M12x1	17	20	26.2	16.2	9	23	ZP2A-Z32-1
		B20											16	12	21	ZP2A-Z32-2
		B30			AL14		24	21	M14x1	19	25	31.2	23.5	17.5	28.5	ZP2A-Z32-3
		40					34	30					38.5	30	44	ZP2A-Z32-4
		46					42	38								ZP2A-Z32-5

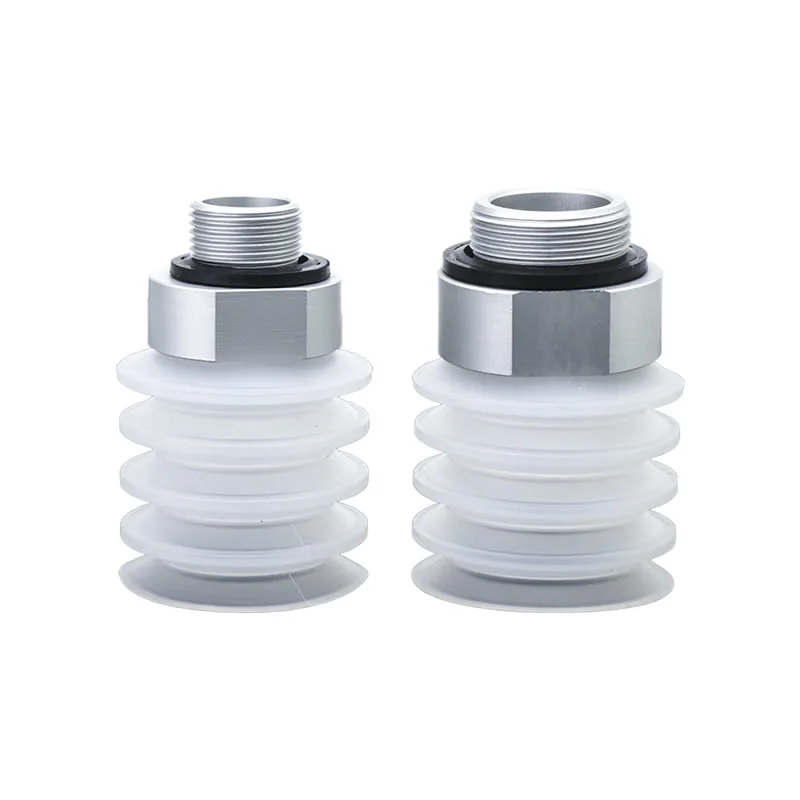

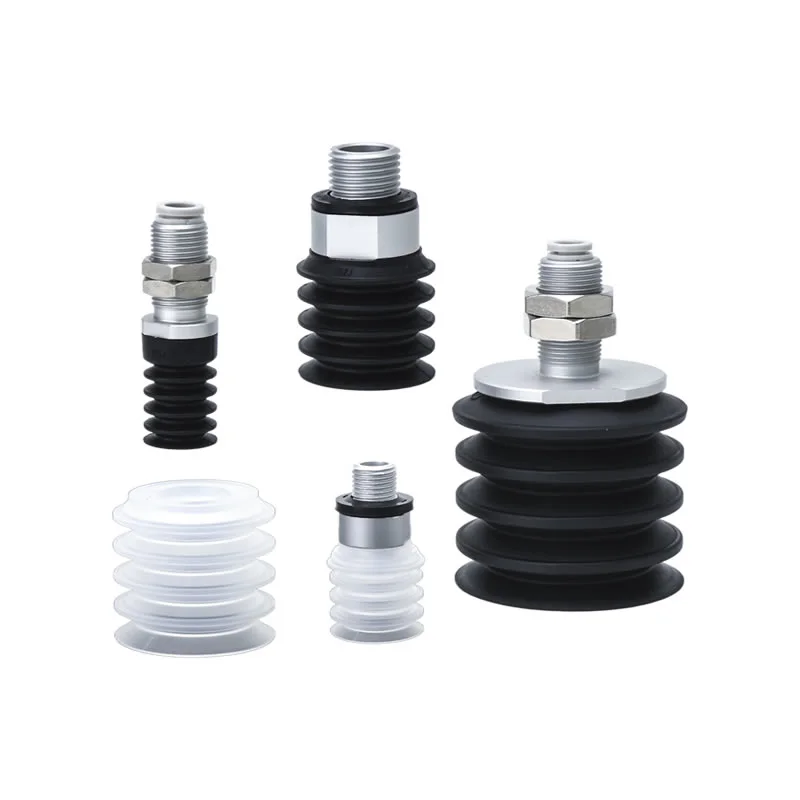

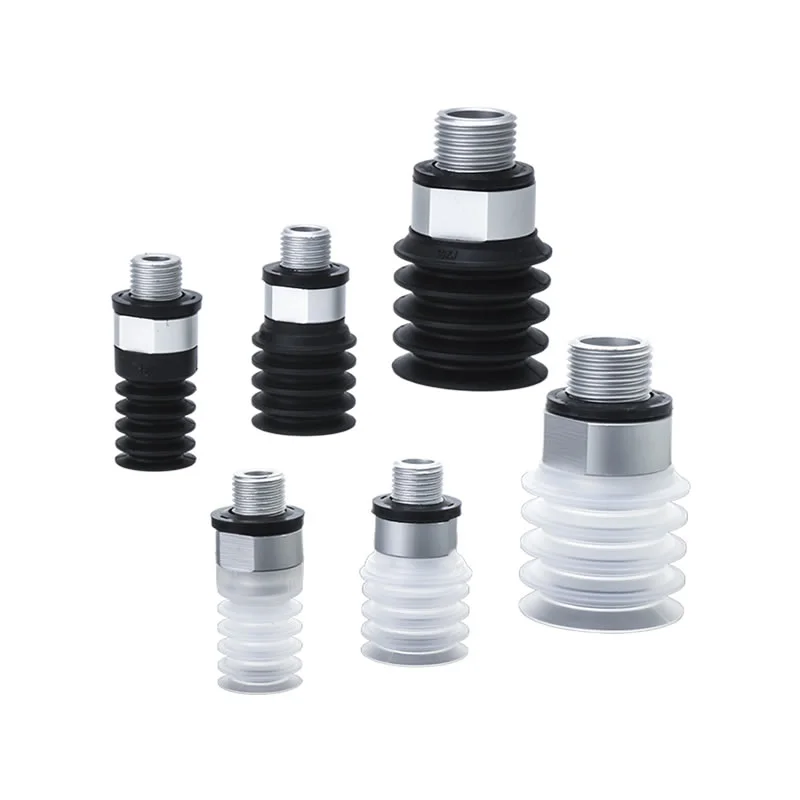

Vakuumske priseske z mehom ZP2-ZJ

Vakuumske priseske z mehom ZP2-ZJ

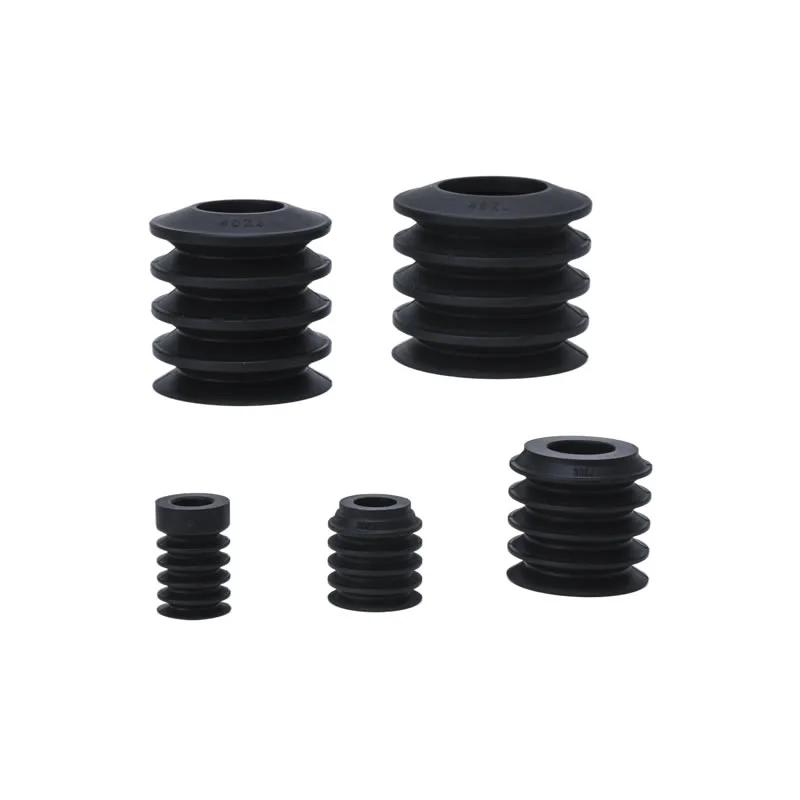

Enota z vakuumsko blazinico z mehom serije ZP2

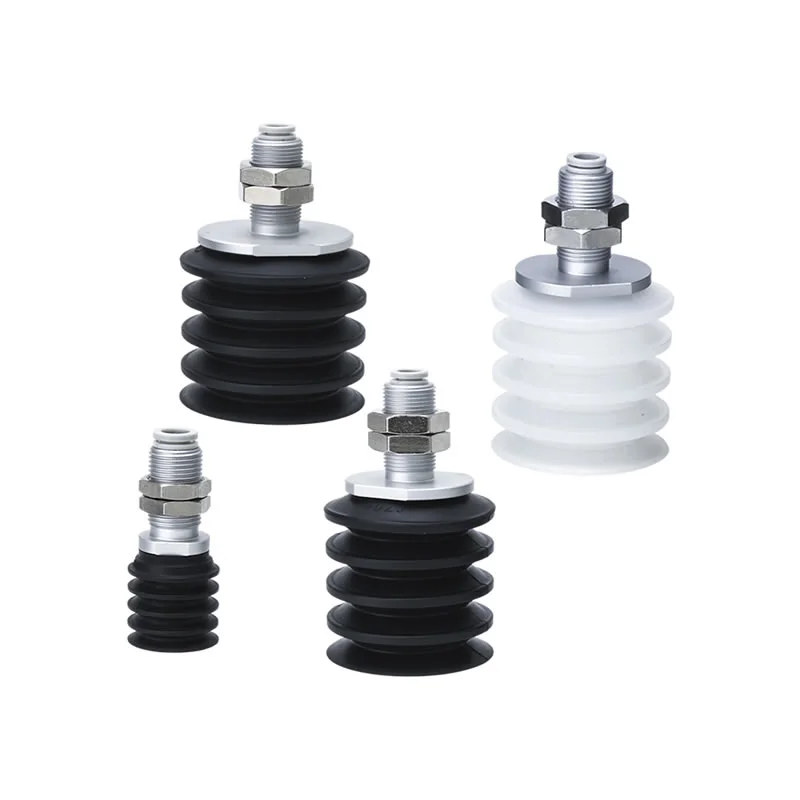

Serija ZP2-T z vakuumsko blazinico z mehom adapterja

Prednosti vakuumskih priseskov z mehom ZP2-ZJ

Ravnanje pri visoki hitrosti

Vrhunska prilagodljivost

Kompakten / prostorsko varčen

Raznolikost materiala

Možnosti brez oznak

pogosta vprašanja

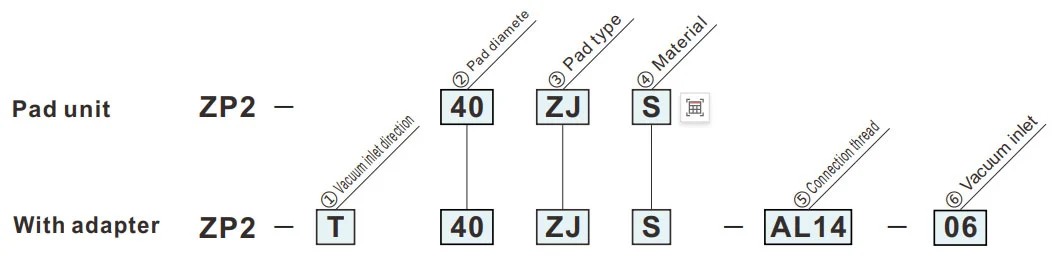

Kako naročiti

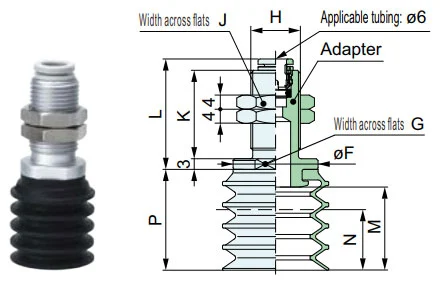

Mere (mm)

Material in lastnosti blazinice

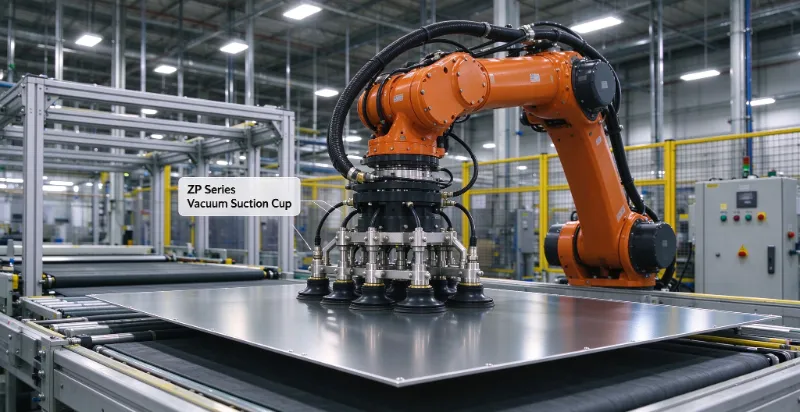

Prikaz uporabe pnevmatskih komponent (vakuumske priseske) na različnih industrijskih področjih

③ Vrsta blazinice
ZJ	Meh (4,5-stopenjski)
