Kompaktne vakuumske priseske ZP2
Kot profesionalni kitajski proizvajalec naša tovarna ponuja prilagojene kompaktne vakuumske priseske ZP2 (ø6-8) z ojačitvijo reber za visoko odpornost na obremenitev in deformacijo. Zagotavljamo tudi tanko serijo ZP2 UT (ø5-20) s tankim krilom za ravnanje z lomljivimi materiali brez gub. Na zalogi imamo antistatične možnosti in možnosti iz nerjavečega jekla za elektroniko in linije litijevih baterij.
Kliknite in začnite z izbiro
》Nazaj na informacije o izdelku

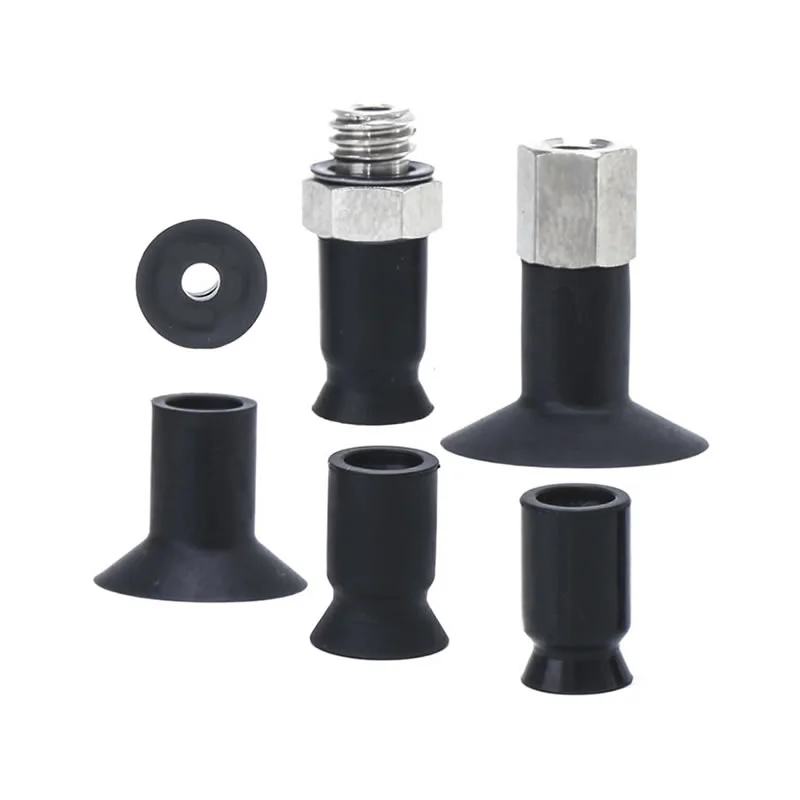

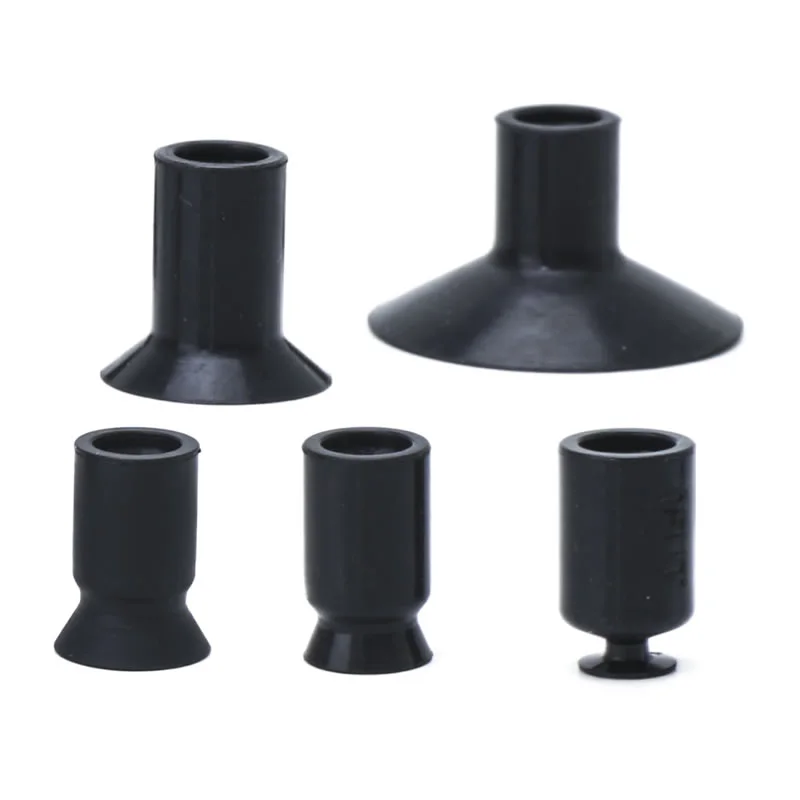

Kompaktne vakuumske priseske ZP2
Kompaktna vakuumska blazinica serije ZP2
Serija ZP2-T z adapterjem Kompaktna vakuumska blazinica
Opis
Kako naročiti
Specifikacije / Material
Aplikacije
Vir
Kot vodilni kitajski proizvajalec naša tovarna ponuja prilagojene rešitve za kompaktne vakuumske priseske ZP2, posebej zasnovane za natančno industrijo, ki imajo naslednje glavne prednosti:
Visoka zmogljivost, nizki stroški:Z izkoriščanjem zrele domače dobavne verige učinkovito nadzorujemo stroške, hkrati pa zagotavljamo izjemno zmogljivost sesanja, s čimer zmanjšamo stroške nabave za naše stranke.
Zasnova serije ZP2 za visoke obremenitve:Naše kompaktne vakuumske priseske ZP2 (ø6–8) imajo edinstveno strukturo, ojačano z rebri. Tudi pri izjemno majhnih dimenzijah zagotavljajo izjemno odpornost proti deformacijam in stabilnost obremenitve, zaradi česar so najprimernejša izbira za rokovanje s tankimi kovinskimi ploščami in natančnimi plastičnimi komponentami.
ZP2 serija tankih profilov UT:Ta serija, zasnovana posebej za fleksibilne obdelovance (ø5–20), ima izjemno tanko strukturo robov. Ta zasnova z nizkim profilom učinkovito preprečuje, da bi se krhki materiali, kot so tanke folije in vinilne plošče, med postopkom sesanja zmečkali ali deformirali.
Stabilna oskrba:Podprti z zrelimi proizvodnimi procesi uporabljamo visokokakovostne materiale (kot je silikon) v povezavi z napredno tehnologijo vakuumskega zadrževanja, da zagotovimo varno in stabilno prijemanje; poleg tega naša obsežna zaloga omogoča hitro dostavo za izpolnjevanje zahtev strank.
pogosta vprašanja
Katere so različne vrste blazinic ZP2?
Kompaktne vakuumske priseske ZP2 ponujajo več struktur blazinic, ki ustrezajo dejanskim delovnim pogojem:
Ploščati tip: za gladke, toge površine s stabilnim tesnjenjem
Ravno z rebri: izboljša vakuumsko tesnjenje na rahlo hrapavih površinah
Vrsta meha: kompenzira višinske razlike in zagotavlja blaženje
Commaelec ponuja več konfiguracij za zagotavljanje boljšega prileganja in učinkovitosti v sistemih avtomatizacije.
Katere velikosti so na voljo?
Standardne velikosti vključujejo: φ40, φ50, φ63, φ80, φ100, φ125
Manjši premeri: primerni za natančne ali lahke dele
Večji premeri: močnejše sesanje za težke ali velike obdelovance
Tovarna Commaelec vzdržuje stabilno zalogo in podpira prilagojene velikosti za potrebe projektov.
Kakšne so skodelice ZP2 v primerjavi z ZP3 ali ZP?
Serija ZP2: uravnotežena zasnova z večjo togostjo in prilagodljivostjo krogličnih zglobov, primerna za splošno do težjo uporabo
Serija ZP3: običajno optimizirana za lažje, hitrejše rokovanje in bolj kompaktne nastavitve
Serija ZP (standard): osnovne aplikacije s preprostejšo strukturo
V primerjavi z drugimi kompaktne vakuumske priseske ZP2 zagotavljajo boljšo stabilnost na neravnih površinah, hkrati pa ohranjajo fleksibilnost pri namestitvi in izbiri materiala.
Ali so primerni za občutljive dele?
Da, s pravo konfiguracijo:
Za nežen stik uporabite mehke materiale, kot je silikon
Izberite meh ali oblazinjene vrste, da zmanjšate moč udarca
Izbirni odbojni nosilci pomagajo zaščititi krhke površine, kot so steklo ali prevlečeni deli
Kako naročiti
- Dodanih je 8 vrst od ø6 do ø20.
- C: Za obdelovance, ki se zlahka deformirajo. Zahvaljujoč rebrom je obdelovance enostavno odstraniti.
- UT: Za adsorpcijo mehkih obdelovancev, kot so tanke plošče ali vinil. Zmanjša se gubanje ali deformacija med adsorpcijo.
- Velja za adapter serije ZP.
|
③ Vrsta blazinice
② Premer blazinice (mm)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Ploščati tip z rebri | — | — | ● | ● | ● | — | — | — | — |
| UT | Tanka ravna vrsta | ● | ● | — | — | — | ● | ● | ● | ● |
| ④Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
| GN | Prevodni NBR |
| GS | Prevodna silikonska guma |
Zeleni simbol so modeli po meri.
| Montažne mere adapterja | |
| Če bo adapter izdelala stranka, oblikujte adapter z dimenzijami, prikazanimi desno. |
|
Mere (mm)
Zeleni simbol so modeli po meri.
HT
Tanek, ploščat z rebrastim tipom
| Model | øA | øB | |||
|
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | GN | 8 | 9 | ||
| GS | |||||
Referenčni model: ZP2-B06CGN
HT
Tanek, ploščat z rebrastim tipom
| Model | øA | øB | øC | Y | |||
|
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
|||||
| ZP2 | 05 | UT | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | GN | 18 | 19 | ||||
| 20 | GS | 20 | 21 | 1.8 | |||
Referenčni model: ZP2-05UTN
Specifikacije
| Zaklepni obroč/vrsta blazinice | Premer/dimenzije blazinice | Aplikacija | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Brez zaklepnega obroča | Ravni tip (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Za obdelovance z ravnimi in nedeformiranimi površinami |
| Ovalni tip (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Za obdelovance z omejitvami na adsorpcijski površini | |
| Tanka ravna vrsta (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Za mehke obdelovance, kot so tanke plošče ali vinil. Gubanje ali deformacija med adsorpcijo se lahko zmanjša. | |
| Tanka ravna vrsta z rebri (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Za mehke obdelovance, kot so tanke plošče ali vinil. Zahvaljujoč rebrom je obdelovance enostavno odstraniti | |
| Vrsta meha (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Za uporabo, kjer ni prostora za odbojnik ali za obdelovance z nagnjenimi površinami | |
| Z zaklepnim obročem | Ravni tip (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Za obdelovance z ravnimi in nedeformiranimi površinami |
| Ravni tip z rebri (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Za obdelovance, ki se zlahka deformirajo. Zahvaljujoč rebrom je obdelovance enostavno odstraniti | |
| Vrsta meha (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Za uporabo, kjer ni prostora za odbojnik ali za obdelovance z nagnjenimi površinami | |
| Globoki tip (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Za obdelovance z ukrivljenimi površinami ali za sferične obdelovance | |
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
|
Material
Značilnosti
|
Simbol | Durometer HS (±5°) |
barva od guma |
Delovanje temperatura območje (°C) |
Olje odpornost bencin |
Olje odpornost benzol |
Osnova odpornost |
kislina odpornost |
Odpornost na vremenske vplive | Ozon odpornost |
Abrazija odpornost |
Vodoodporen | Topilo odpornost (benzen, toluen) |
Aplikacija |
| NBR | N | 50 | Črna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prenos splošnega dela, valovita plošča, furnir, železna plošča in drugo |
| Silikonska guma | S | 45 ~ 50 | Bela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik, odstranjevanje iz tlačnega litja, tanko delo, predelovalec hrane |
| Uretanska guma | U | 50 ~ 60 | Rjava | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Valovita plošča, železna plošča, furnir plošča |
| FKM | F | 60 | Črna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemično delo |
| Prevodni NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Splošno delo polprevodnika (statična električna odpornost) | |
| Prevodna silikonska guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik (statična elektrika) |
Zgornja tabela zajema samo splošne značilnosti obravnavanih gumijastih materialov. Modri simbol so modeli po meri.
Prikaz uporabe pnevmatskih komponent (vakuumske priseske) na različnih industrijskih področjih
I. Temeljne prednosti
II. Ekstrakcija aplikacij po panogah
A. Medicina in medicinska industrija
A.1：Osnovne zahteve:Čisto in brez onesnaževanja (skladno s FDA/GMP), nežno in neškodljivo ter preprečuje navzkrižno kontaminacijo
A.2 Ključni scenariji:
1. Farmacevtska embalaža: steklenička z zdravili / farmacevtska plošča / zbiralnik vrečke za infuzijo (prisesek iz silikona za živila, brez odvajanja delcev)
2. Sestavljanje medicinskih pripomočkov: kirurški instrumenti/medicinski katetri/kosi protez (nastavljiv podtlak, zaščita pred deformacijami)
3. Biološki laboratorij: petrijevka/centrifugalna epruveta/prenos reagentne kartice (kemično odporen, sterilno kompatibilen)
B. Industrija elektronike in polprevodnikov
B.1 Temeljne zahteve:antistatičen (10⁶-10¹¹Ω), natančno pozicioniranje (napaka ≤0,01 mm), odpornost na praske
B.2 Ključni scenariji:
1. Čip/polprevodnik: ravnanje z rezinami, embalaža čipov (porozna keramika/antistatični silikonski prisesek, enakomeren podtlak za preprečevanje zloma)
2. PCB/komponente: Fleksibilno PCB, mikro komponente (upori 0402), nameščene na površini (tanke silikonske/gelne/mikro priseske za preprečevanje gubanja/trganja)
3. Zaslon: plošča LCD/OLED, steklo na dotik (visoko prozoren material, brez madežev in prask)
C. Industrija avtomobilov in avtomobilskih delov
C.1 Temeljne zahteve:veliko sesanje (enojni sesalni disk ≥500N), prilagoditev več specifikacij (kovina/plastika/steklo), nedrseča
C.2 Ključni scenariji:
4. Izdelava karoserije: jeklena plošča/varjenje okvirja vrat (guma velikega premera/matrika z več priseski, protizdrsna tekstura)
5. Steklo/notranjost: namestitev vetrobranskega stekla, prenos površine usnjenega sedeža (temperaturno odporni silikonski/gobasti priseski, zaščita pred deformacijami)
6. Deli: ohišje valja motorja / ohišje menjalnika (vakuum + mehanska ključavnica, proti padcu)
D. Živilska in embalažna industrija
D.1 Temeljne zahteve:Material za živila (certifikat FDA), enostaven za čiščenje, odporen na udarce
D.2 Ključni scenariji:
1. Ravnanje s hrano: razvrščanje pekovskih izdelkov/svežega mesa/sadja (nizka sesalna goba, brez vonja in enostavna za pranje)
2. Avtomatizacija pakiranja: odpiranje embalažne vrečke, sterilno oblikovanje kartona (odprava statične elektrike/večtočkovno sesanje, primerno za tanko/trdo embalažo)
E. Industrija logistike in skladiščenja
E.1 Temeljne zahteve:učinkovito prilagajanje (več specifikacij blaga), stabilen pritisk, proti padcu
E.2 Ključni scenariji:
1. Ravnanje s kartonom: sortiranje kartona v e-trgovini (nastavljiv sesalni niz, vakuumski tlak)
2. Plošča/zvitek: prenos zvitka iz lesene plošče/plastične folije (dolg trak/obročasta sesalna skodelica, enakomerna adsorpcija za preprečevanje zamika)
F. Nova energija in posebne industrije
F.1 Nova energija (litijeva baterija/pv):
1. Litijeva baterijska plošča (antistatična porozna priseska, protiprašna), fotonapetostno steklo (velika prisesna silikonska priseska, brez prask)
F.2 Tisk in papir
1. Zajem papirja/tiskovine (vpojni papirni material, rahel podtlak za preprečevanje trganja in kontaminacije črnila)
III. Povzetek logike prilagajanja jedra
| Značilnosti obdelovanca | Program prilagajanja pipete | Ustrezni industrijski scenariji |
| Tanek/krhek/precizen | Silikonski/keramični material, mikro podtlak, mikro sesalna šoba | Elektronski polprevodniki, farmacevtski izdelki |
| Težki predmeti / velika velikost | Gumijasti material, prisesek velikega premera, niz priseskov | Avtomobili, logistični paneli |
| Zdravje/preprečevanje onesnaževanja | Silikon za hrano/medicino, strukturo, ki jo je enostavno čistiti | Zdravilo, hrana |
| Mehke / nepravilne površine | Gobast material, deformabilna priseska | Notranjost avtomobilov, hrana |
| Antistatične zahteve | Antistatični silikon s pomočjo ionskega vetra | elektronski polprevodnik |
Priročnik za namestitev
PDF Prenos
Opozorilo + Pozor （Preberite pred uporabo）
PDF Prenos
