Vakuumsko sesanje je ključna rešitev za "fleksibilno prijemanje" v industrijski avtomatizaciji s štirimi glavnimi prednostmi: nepoškodljivo prijemanje, prilagodljivost večmaterialnim/nepravilnim obdelovancem, čista in okoljska zaščita ter prilagodljivo delovanje. Lahko se prilagodi različnim industrijskim značilnostim obdelovancev (tanek/debel, natančen/grob, sanitarni/standard).
Cube vakuumske priseske ZP2
Commaelec je vodilna tovarna, ki ponuja visokokakovostne vakuumske priseske Cube ZP2. Prilagodljiva namestitev, različne velikosti, prisesek je lahko opremljen z adapterjem ali nosilcem blažilnika，Smer dovoda vakuuma je prilagodljiva, vključno z navpično in stransko smerjo. Na voljo so tudi dodatki iz nerjavečega jekla, primerni za industrijo litijevih baterij.
Kliknite in začnite z izbiro
》Nazaj na informacije o izdelku

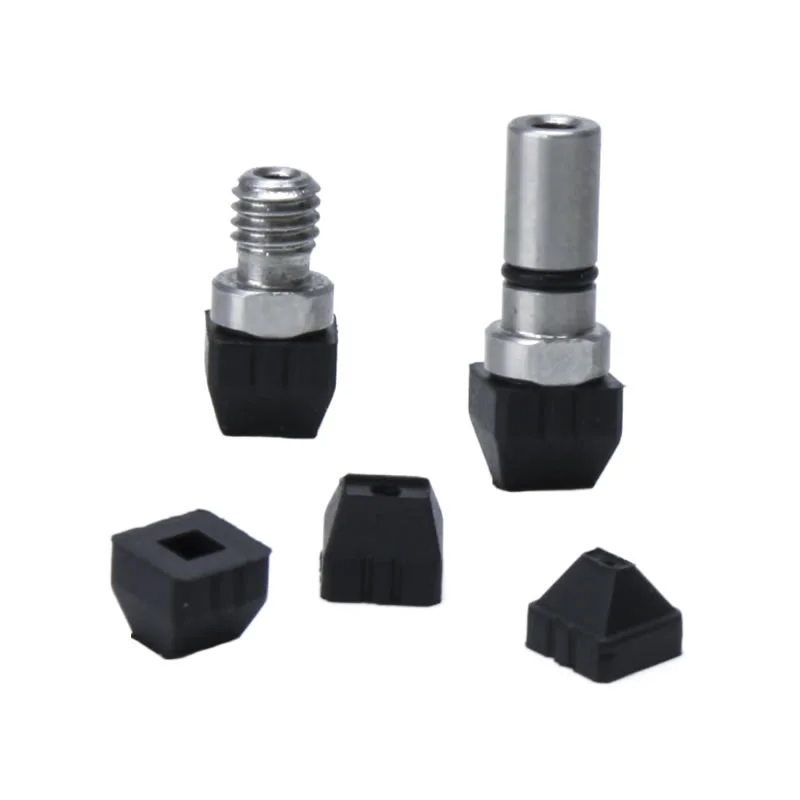

Cube vakuumske priseske ZP2
Serija ZP2 Cube Vacuum Pad Enota
Serija ZP2-T z adapterjem Cube Vacuum Pad
Opis
Kako naročiti
Specifikacije / Material
Aplikacije
Vir
Cube vakuumske vakuumske posode ZP2 so ultrakompaktne vakuumske posode kvadratne oblike, zasnovane za mikro in kvadratne/pravokotne obdelovance. Zaradi ultrakompaktnih dimenzij in natančnega oprijema so idealni za rokovanje z občutljivimi komponentami v natančnih avtomatiziranih proizvodnih linijah. Kot osrednja komponenta za mikroelektroniko in natančno strojno opremo so te skodelice izjemno lahke in učinkovito zmanjšujejo obremenitev robotskih končnih enot. Posebej so primerni za hitro in visokofrekvenčno obdelavo majhnih obdelovancev.
Tipični scenariji uporabe:
1. Elektronska proizvodnja, vključno s sestavljanjem čipov, mikro-upori/kondenzatorji in ravnanje z mikro spajkanimi komponentami PCB.
2. Natančna strojna oprema:avtomatizirano nalaganje in ravnanje z ultrakompaktnimi komponentami, vključno z mikro vijaki, kvadratnimi kovinskimi vzmetnimi ploščami in miniaturnimi ležaji.
3.Optične naprave:Zajemanje in pozicioniranje mikro leč in kvadratnih optičnih steklenih ploščic brez prahu, silikonski material lahko prepreči puščanje odtisov.
Ključni vidiki kockastih vakuumskih priseskov ZP2
Sorte blazinic
Ravni tip:Idealno za gladke, toge površine s stabilnim sesanjem
Stanovanje z rebri:Zagotavlja dodatno tesnjenje na rahlo teksturiranih površinah
Vrsta meha:Prilagodi se neravnim površinam in zmanjša udarce med stikom
Več tipov ploščic omogoča prilagodljivo izbiro za različne potrebe industrijske avtomatizacije
Materiali
NBR:Stroškovno učinkovit, odporen proti obrabi za splošno rokovanje
Silikon:Odporen na visoke temperature in nežen do občutljivih površin
Poliuretan (PU):Vzdržljiv za operacije z visokim ciklom
FKM / EPR:Odporen na kemikalije za specializirana okolja
Možnosti materiala po meri, ki so na voljo pri Commaelecu, da ustrezajo posebnim zahtevam obdelovanca
pogosta vprašanja
Kakšna je razlika med ZP in ZP2?
Serija ZP: Standardne priseske za splošno uporabo s preprostejšo strukturo
Serija ZP2: Visoko togost, zasnova s krogličnimi zglobi omogoča boljšo prilagodljivost neravnim ali nagnjenim površinam
ZP2 v primerjavi z ZP zagotavlja večjo stabilnost, težjo obremenitev in več materialnih možnosti
Katere so pogoste vrste blazinic ZP2?
Ploščati, ploščati z rebri in meh
Vsak tip je optimiziran za stanje površine, velikost obdelovanca in zahteve glede rokovanja
Commaelec ponuja več velikosti in konfiguracij, ki zagotavljajo natančno uporabo
Ali so skodelice ZP2 opremljene z adapterji?
Da, cube vakuumske vakuumske priseske ZP2 je mogoče uporabljati z adapterji ali nosilci odbojnika
Podpira navpične in bočne vakuumske vstopne povezave
Omogoča prilagodljivo integracijo v avtomatizirane sisteme in robotske roke

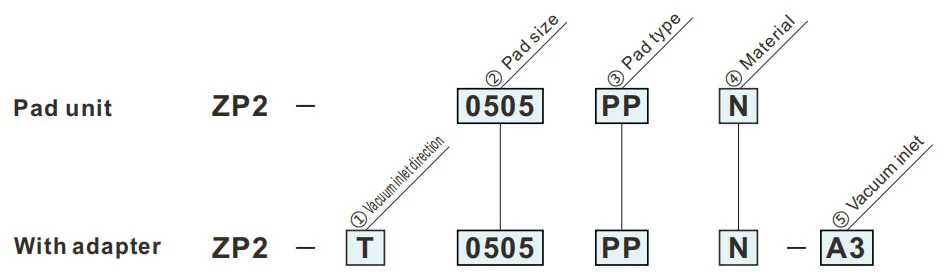

Kako naročiti

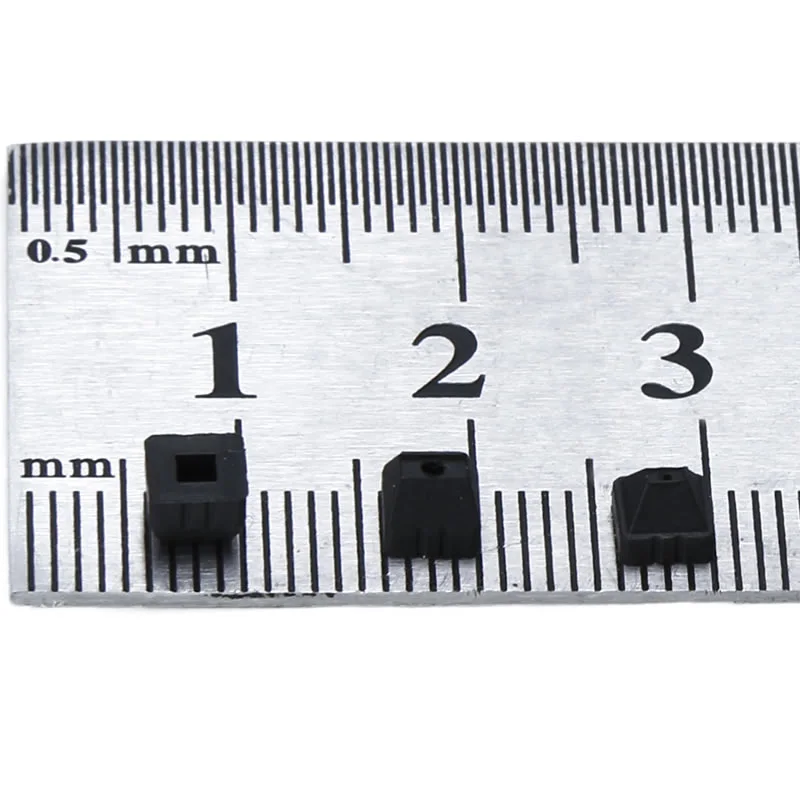

- Super majhne priseske v obliki kvadrata.
- 5 vrst od 0,5 x 0,5 do 2 x 2,8
- Za majhne obdelovance, kot so polprevodniški čipi.
| ①Vakuumska vstopna smer | |
| T | Navpično |
| ②Velikost blazinice | |
| 0505 | 0,5 x 0,5 mm |
| 0513 | 0,5 x 1,3 mm |
| 0816 | 0,8 x 1,6 mm |
| 1328 | 1,3 x 2,8 mm |
| 2028 | 2,0 x 2,8 mm |
| ④Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
| GN | Prevodni NBR |
| GS | Prevodna silikonska guma |
Zeleni simbol so modeli po meri.
| ⑤Vakuumski dovod | |
| 03 | ø3 naravnost |
| A3 | M3x0,5 (moški) |
| ③ Vrsta blazinice | |
| PP | Vrsta kocke |
Mere (mm)
Zeleni simbol so modeli po meri.
PP
Vrsta kocke
Montažne mere adapterja
| Model | A | B | C | D | øE | |||
|
② Pad Velikost |
③ Pad vrsta |
④ Pad Material |
||||||
| ZP2 | 0505 | PP |
N S U F GN GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Referenčni model: ZP2-0505PPN

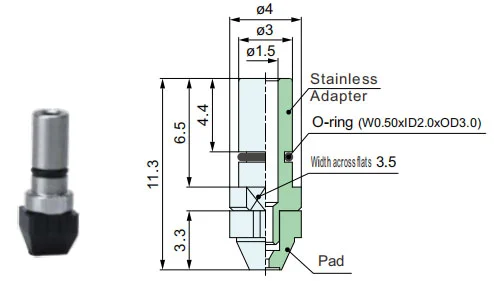

ZP2-T
Navpično
03
| Model | Adapter | |||||
|
① Vakuum dovod smer |
② Pad Velikost |
③ Pad vrsta |
④ Pad Material |
⑤ Vakuum dovod |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
03 | PPH-001 |
ZP2-T
Navpično
A3
| Model | Adapter | |||||
|
① Vakuum dovod smer |
② Pad Velikost |
③ Pad vrsta |
④ Pad Material |
⑤ Vakuum dovod |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
A3 | PPH-002 |
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
|
Material
Značilnosti
|
Simbol | Durometer HS (±5°) |
barva od guma |
Delovanje temperatura območje (°C) |
Olje odpornost bencin |
Olje odpornost benzol |
Osnova odpornost |
kislina odpornost |
Odpornost na vremenske vplive | Ozon odpornost |
Abrazija odpornost |
Vodoodporen | Topilo odpornost (benzen, toluen) |
Aplikacija |
| NBR | N | 50 | Črna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prenos splošnega dela, valovita plošča, furnir, železna plošča in drugo |
| Silikonska guma | S | 45 ~ 50 | Bela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik, odstranjevanje iz tlačnega litja, tanko delo, predelovalec hrane |
| Uretanska guma | U | 50 ~ 60 | Rjava | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Valovita plošča, železna plošča, furnir plošča |
| FKM | F | 60 | Črna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemično delo |
| Prevodni NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Splošno delo polprevodnika (statična električna odpornost) | |
| Prevodna silikonska guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik (statična elektrika) |
Zgornja tabela zajema samo splošne značilnosti obravnavanih gumijastih materialov. Modri simbol so modeli po meri.
Prikaz uporabe pnevmatskih komponent (vakuumske priseske) na različnih industrijskih področjih
I. Temeljne prednosti
II. Ekstrakcija aplikacij po panogah
A. Medicina in medicinska industrija
A.1：Osnovne zahteve:Čisto in brez onesnaževanja (skladno s FDA/GMP), nežno in neškodljivo ter preprečuje navzkrižno kontaminacijo
A.2 Ključni scenariji:
1. Farmacevtska embalaža: steklenička z zdravili / farmacevtska plošča / zbiralnik vrečke za infuzijo (prisesek iz silikona za živila, brez odvajanja delcev)
2. Sestavljanje medicinskih pripomočkov: kirurški instrumenti/medicinski katetri/kosi protez (nastavljiv podtlak, zaščita pred deformacijami)
3. Biološki laboratorij: petrijevka/centrifugalna epruveta/prenos reagentne kartice (kemično odporen, sterilno kompatibilen)
B. Industrija elektronike in polprevodnikov
B.1 Temeljne zahteve:antistatičen (10⁶-10¹¹Ω), natančno pozicioniranje (napaka ≤0,01 mm), odpornost na praske
B.2 Ključni scenariji:
1. Čip/polprevodnik: ravnanje z rezinami, embalaža čipov (porozna keramika/antistatični silikonski prisesek, enakomeren podtlak za preprečevanje zloma)
2. PCB/komponente: Fleksibilno PCB, mikro komponente (upori 0402), nameščene na površini (tanke silikonske/gelne/mikro priseske za preprečevanje gubanja/trganja)
3. Zaslon: plošča LCD/OLED, steklo na dotik (visoko prozoren material, brez madežev in prask)
C. Industrija avtomobilov in avtomobilskih delov
C.1 Temeljne zahteve:veliko sesanje (enojni sesalni disk ≥500N), prilagoditev več specifikacij (kovina/plastika/steklo), nedrseča
C.2 Ključni scenariji:
4. Izdelava karoserije: jeklena plošča/varjenje okvirja vrat (guma velikega premera/matrika z več priseski, protizdrsna tekstura)
5. Steklo/notranjost: namestitev vetrobranskega stekla, prenos površine usnjenega sedeža (temperaturno odporni silikonski/gobasti priseski, zaščita pred deformacijami)
6. Deli: ohišje valja motorja / ohišje menjalnika (vakuum + mehanska ključavnica, proti padcu)
D. Živilska in embalažna industrija
D.1 Temeljne zahteve:Material za živila (certifikat FDA), enostaven za čiščenje, odporen na udarce
D.2 Ključni scenariji:
1. Ravnanje s hrano: razvrščanje pekovskih izdelkov/svežega mesa/sadja (nizka sesalna goba, brez vonja in enostavna za pranje)
2. Avtomatizacija pakiranja: odpiranje embalažne vrečke, sterilno oblikovanje kartona (odprava statične elektrike/večtočkovno sesanje, primerno za tanko/trdo embalažo)
E. Industrija logistike in skladiščenja
E.1 Temeljne zahteve:učinkovito prilagajanje (več specifikacij blaga), stabilen pritisk, proti padcu
E.2 Ključni scenariji:
1. Ravnanje s kartonom: sortiranje kartona v e-trgovini (nastavljiv sesalni niz, vakuumski tlak)
2. Plošča/zvitek: prenos zvitka iz lesene plošče/plastične folije (dolg trak/obročasta sesalna skodelica, enakomerna adsorpcija za preprečevanje zamika)
F. Nova energija in posebne industrije
F.1 Nova energija (litijeva baterija/pv):
1. Litijeva baterijska plošča (antistatična porozna priseska, protiprašna), fotonapetostno steklo (velika prisesna silikonska priseska, brez prask)
F.2 Tisk in papir
1. Zajem papirja/tiskovine (vpojni papirni material, rahel podtlak za preprečevanje trganja in kontaminacije črnila)
III. Povzetek logike prilagajanja jedra
| Značilnosti obdelovanca | Program prilagajanja pipete | Ustrezni industrijski scenariji |
| Tanek/krhek/precizen | Silikonski/keramični material, mikro podtlak, mikro sesalna šoba | Elektronski polprevodniki, farmacevtski izdelki |
| Težki predmeti / velika velikost | Gumijasti material, prisesek velikega premera, niz priseskov | Avtomobili, logistični paneli |
| Zdravje/preprečevanje onesnaževanja | Silikon za hrano/medicino, strukturo, ki jo je enostavno čistiti | Zdravilo, hrana |
| Mehke / nepravilne površine | Gobast material, deformabilna priseska | Notranjost avtomobilov, hrana |
| Antistatične zahteve | Antistatični silikon s pomočjo ionskega vetra | elektronski polprevodnik |
Priročnik za namestitev
PDF Prenos
Opozorilo + Pozor （Preberite pred uporabo）
PDF Prenos
