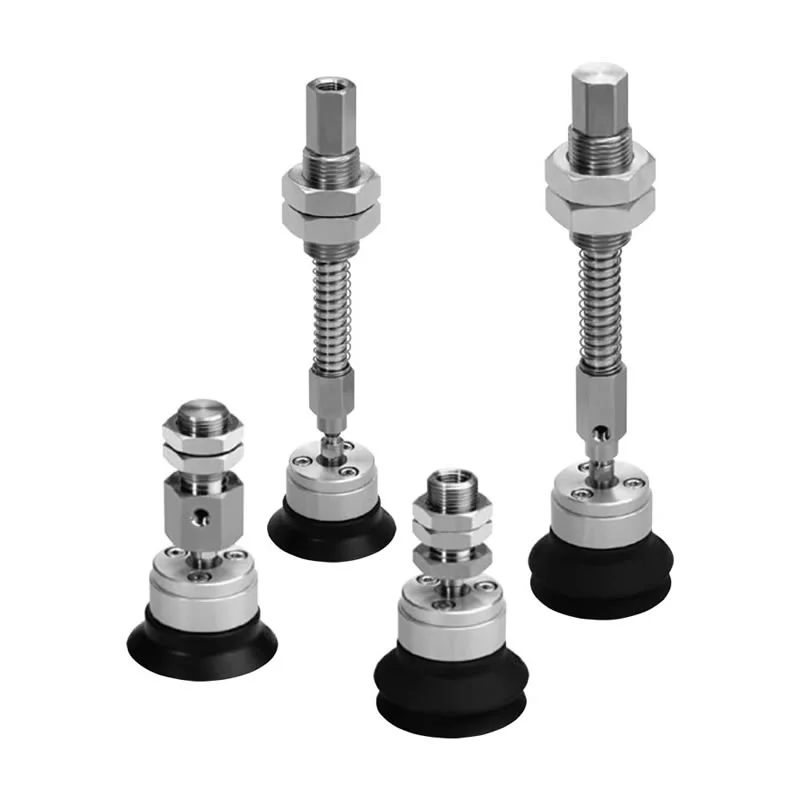

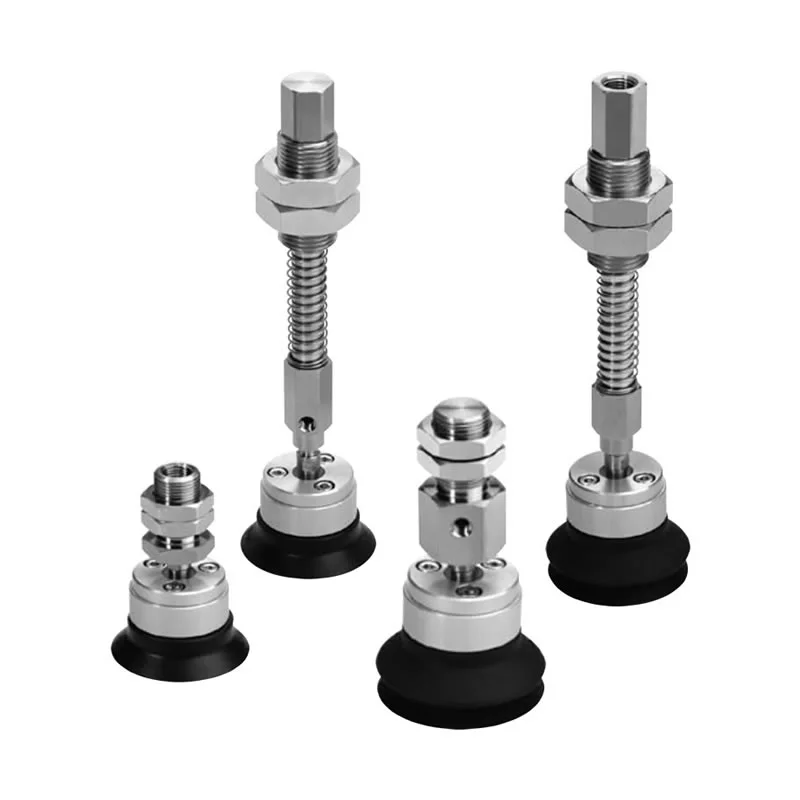

Vakuumske priseske z visoko togostjo krogličnih zglobov ZP2
Kot profesionalni proizvajalec smo predani temu, da vam zagotovimo visokokakovostne vakuumske vakuumske priseske ZP2 z visoko togostjo. Naše izdelke odlikuje izjemna stabilnost, zaradi česar so še posebej primerni za rokovanje s težkimi obdelovanci in tistimi z neravnimi površinami. Edinstvena zasnova krogličnega zgloba se samodejno prilagodi nagnjenim površinam, s čimer znatno poveča zanesljivost sesanja. Ta serija izdelkov je na voljo v širokem razponu velikosti in materialov – vključno z NBR, silikonom, PU, FKM in EPR – in jo je mogoče prilagoditi vašim specifičnim zahtevam uporabe. Poleg tega je na voljo izbirna zasnova blažilnika za zagotavljanje celovite površinske zaščite za lomljive obdelovance.
Kliknite in začnite z izbiro
》Nazaj na informacije o izdelku
Vakuumske priseske z visoko togostjo krogličnih zglobov ZP2
Težka serija ZP2-TF s krogličnim zglobom z adapterskimi vakuumskimi blazinicami
Težka serija ZP2-TF s krogličnimi zglobi z vakuumskimi blazinicami
Težka serija ZP2-XF s krogličnimi zglobi z adapterskimi vakuumskimi blazinicami
Težka serija ZP2-XF s krogličnimi zglobi z vakuumskimi blazinicami
Opis
Kako naročiti
Specifikacije / Material
Aplikacije
Vir
Commaelec kot proizvajalec stroškovno učinkovitih visoko togih vakuumskih priseskov s krogličnimi spoji ZP2 uporablja napredne tehnologije vakuumskega tesnjenja in zadrževanja pritiska. Vakuumske priseske z visoko togostjo krogličnih zglobov ZP2 je vakuumsko prijemalo za težke obremenitve, zasnovano za aplikacije industrijske avtomatizacije. Zasnovan je posebej za prijemanje obdelovancev, ki so težki, imajo neravne površine ali so postavljeni pod nagnjenjem. S kombinacijo visoko togega strukturnega ogrodja z mehanizmom s krogličnim zgibom ta prisesek zagotavlja močno prijemalno silo, medtem ko samodejno prilagaja svoj kot, da se optimalno prilagodi površini obdelovanca, s čimer se poveča tako stabilnost sesanja kot varnost pri delovanju.
Ključne značilnosti
Struktura visoke togosti:Vakuumske priseske z visoko togostjo krogličnih zglobov ZP2 so idealne za težko rokovanje z obdelovanci in so zelo odporne na deformacije
Oblika vrtljivega krogličnega zgloba:Prilagodi se neravnim ali nagnjenim površinam.
Powerful Suction:Zagotavlja stabilno in zanesljivo delovanje.
Več velikosti in materialov:Prilagodi se različnim pogojem delovanja.
Izbirni blažilni mehanizem:Minimizira kontaktne udarce in ščiti obdelovanec.
Prednosti
Visoka togost in težka obremenitev
Ojačana struktura, zasnovana za rokovanje s težkimi obdelovanci brez deformacij
Ohranja stabilno sesalno silo med neprekinjenim industrijskim delovanjem
Proizvaja Commaelec s strogim nadzorom kakovosti za dolgo življenjsko dobo
Oblika krogličnega zgloba/vrtljivega
Omogoča prilagajanje kota za prileganje neravnim ali nagnjenim površinam
Izboljša učinkovitost tesnjenja in zmanjša uhajanje zraka
Izboljša stabilnost prijema v resničnih proizvodnih okoljih
Različne vrste blazinic
Na voljo je več struktur ploščic, ki ustrezajo različnim pogojem obdelovanca
Podpira gladke in rahlo teksturirane površine
Prilagodljiva izbira glede na potrebe aplikacije
Stanovanje z rebrom
Vakuumske priseske z visoko togostjo krogličnih zglobov ZP2 so primerne za ravne in gladke površine, kot so kovinske plošče in steklo
Rebrasta oblika izboljša tesnjenje in preprečuje drsenje
Zagotavlja dosledno sesanje pri hitri avtomatizaciji
Mehovi
Primerno za ukrivljene ali neravne površine
Ponuja učinek blaženja in kompenzacijo višine
Zmanjša napake pri pozicioniranju med opravili izbire in postavitve
Širok nabor materialov
NBR:Stroškovno učinkovit in odporen proti obrabi za splošno uporabo
Silikon:Primerno za visokotemperaturna okolja
PU:Visoka vzdržljivost za pogoste operacije
FKM:Odlična kemična odpornost
Materiali po meri (npr. antistatični), ki so na voljo pri Commaelecu
Veliki premeri
Vakuumske priseske z visoko togostjo krogličnih zglobov ZP2 so na voljo v širokem razponu premerov – od φ40 do φ125 – za prilagajanje zahtevam različnih obremenitev
Večji premeri zagotavljajo močnejšo prijemalno silo za težke dele
Enostavna izbira glede na težo in stanje površine
Fleksibilna montaža
Podpira notranje in zunanje navojne povezave
Združljivo z adapterji in vmesnimi nosilci
Možnosti navpičnega ali stranskega dovoda vakuuma za različne postavitve
Možnosti medpomnjenja
Izbirna struktura oblazinjenja zmanjša udarce med stikom
Ščiti krhke površine, kot so steklo ali premazani materiali
Izboljša varnost rokovanja in kakovost izdelkov
Aplikacije
Avtomatizirane proizvodne linije in robotske roke
Ravnanje s kovinskimi ploščami, steklenimi ploščami in velikimi komponentami
Industrija litijevih baterij in elektronika (na voljo so možnosti iz nerjavečega jekla)
Vsak scenarij, ki zahteva stabilno prijemanje težkih ali neravnih obdelovancev

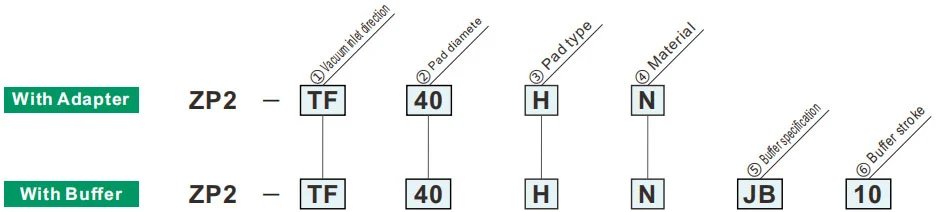

Kako naročiti
| ①Vakuumska vstopna smer | |
| TF | Navpično |
| XF | Stranski |
| ②Premer blazinice | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
Zeleni simbol so modeli po meri
| ⑥Odbojnik | Premer blazinice | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10 mm | ● | ● | ||||
| 25 | 25 mm | ● | ● | ||||
| 30 | 30 mm | ● | ● | ||||
| 50 | 50 mm | ● | ● | ||||
| 75 | 75 mm | ● | ● | ||||
| 100 | 100 mm | — | ● | ||||
| ③ Vrsta blazinice | |
| H | Ravno z rebrom |
| HB | Vrsta meha |
| ⑤ Specifikacija medpomnilnika | |
| JB | Vrtljiv (medenina, s pušo) |
| JF | Vrtljiv (jeklo, s pušo) |
Reaktivna sila vzmeti
| Priključni navoj | Zatezni moment ±5 % [N·m] | Hod puferja (mm) | Reaktivna sila vzmeti [N] | ||
| Medenina, s pušo (JB) | Jeklo, s pušo (JF) | Pri 0 taktu | Pri polnem zamahu | ||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
|
Material
Značilnosti
|
Simbol | Durometer HS (±5°) |
barva od guma |
Delovanje temperatura območje (°C) |
Olje odpornost bencin |
Olje odpornost benzol |
Osnova odpornost |
kislina odpornost |
Odpornost na vremenske vplive | Ozon odpornost |
Abrazija odpornost |
Vodoodporen | Topilo odpornost (benzen, toluen) |
Aplikacija |
| NBR | N | 50 | Črna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prenos splošnega dela, valovita plošča, furnir, železna plošča in drugo |
| Silikonska guma | S | 45 ~ 50 | Bela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik, odstranjevanje iz tlačnega litja, tanko delo, predelovalec hrane |
| Uretanska guma | U | 50 ~ 60 | Rjava | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Valovita plošča, železna plošča, furnir plošča |
| FKM | F | 60 | Črna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemično delo |
| Prevodni NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Splošno delo polprevodnika (statična električna odpornost) | |
| Prevodna silikonska guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik (statična elektrika) |
Zgornja tabela zajema samo splošne značilnosti obravnavanih gumijastih materialov. Modri simbol so modeli po meri.
Prikaz uporabe pnevmatskih komponent (vakuumske priseske) na različnih industrijskih področjih
I. Temeljne prednosti
II. Ekstrakcija aplikacij po panogah
A. Medicina in medicinska industrija
A.1：Osnovne zahteve:Čisto in brez onesnaževanja (skladno s FDA/GMP), nežno in neškodljivo ter preprečuje navzkrižno kontaminacijo
A.2 Ključni scenariji:
1. Farmacevtska embalaža: steklenička z zdravili / farmacevtska plošča / zbiralnik vrečke za infuzijo (prisesek iz silikona za živila, brez odvajanja delcev)
2. Sestavljanje medicinskih pripomočkov: kirurški instrumenti/medicinski katetri/kosi protez (nastavljiv podtlak, zaščita pred deformacijami)
3. Biološki laboratorij: petrijevka/centrifugalna epruveta/prenos reagentne kartice (kemično odporen, sterilno kompatibilen)
B. Industrija elektronike in polprevodnikov
B.1 Temeljne zahteve:antistatičen (10⁶-10¹¹Ω), natančno pozicioniranje (napaka ≤0,01 mm), odpornost na praske
B.2 Ključni scenariji:
1. Čip/polprevodnik: ravnanje z rezinami, embalaža čipov (porozna keramika/antistatični silikonski prisesek, enakomeren podtlak za preprečevanje zloma)
2. PCB/komponente: Fleksibilno PCB, mikro komponente (upori 0402), nameščene na površini (tanke silikonske/gelne/mikro priseske za preprečevanje gubanja/trganja)
3. Zaslon: plošča LCD/OLED, steklo na dotik (visoko prozoren material, brez madežev in prask)
C. Industrija avtomobilov in avtomobilskih delov
C.1 Temeljne zahteve:veliko sesanje (enojni sesalni disk ≥500N), prilagoditev več specifikacij (kovina/plastika/steklo), nedrseča
C.2 Ključni scenariji:
4. Izdelava karoserije: jeklena plošča/varjenje okvirja vrat (guma velikega premera/matrika z več priseski, protizdrsna tekstura)
5. Steklo/notranjost: namestitev vetrobranskega stekla, prenos površine usnjenega sedeža (temperaturno odporni silikonski/gobasti priseski, zaščita pred deformacijami)
6. Deli: ohišje valja motorja / ohišje menjalnika (vakuum + mehanska ključavnica, proti padcu)
D. Živilska in embalažna industrija
D.1 Temeljne zahteve:Material za živila (certifikat FDA), enostaven za čiščenje, odporen na udarce
D.2 Ključni scenariji:
1. Ravnanje s hrano: razvrščanje pekovskih izdelkov/svežega mesa/sadja (nizka sesalna goba, brez vonja in enostavna za pranje)
2. Avtomatizacija pakiranja: odpiranje embalažne vrečke, sterilno oblikovanje kartona (odprava statične elektrike/večtočkovno sesanje, primerno za tanko/trdo embalažo)
E. Industrija logistike in skladiščenja
E.1 Temeljne zahteve:učinkovito prilagajanje (več specifikacij blaga), stabilen pritisk, proti padcu
E.2 Ključni scenariji:
1. Ravnanje s kartonom: sortiranje kartona v e-trgovini (nastavljiv sesalni niz, vakuumski tlak)
2. Plošča/zvitek: prenos zvitka iz lesene plošče/plastične folije (dolg trak/obročasta sesalna skodelica, enakomerna adsorpcija za preprečevanje zamika)
F. Nova energija in posebne industrije
F.1 Nova energija (litijeva baterija/pv):
1. Litijeva baterijska plošča (antistatična porozna priseska, protiprašna), fotonapetostno steklo (velika prisesna silikonska priseska, brez prask)
F.2 Tisk in papir
1. Zajem papirja/tiskovine (vpojni papirni material, rahel podtlak za preprečevanje trganja in kontaminacije črnila)
III. Povzetek logike prilagajanja jedra
| Značilnosti obdelovanca | Program prilagajanja pipete | Ustrezni industrijski scenariji |
| Tanek/krhek/precizen | Silikonski/keramični material, mikro podtlak, mikro sesalna šoba | Elektronski polprevodniki, farmacevtski izdelki |
| Težki predmeti / velika velikost | Gumijasti material, prisesek velikega premera, niz priseskov | Avtomobili, logistični paneli |
| Zdravje/preprečevanje onesnaževanja | Silikon za hrano/medicino, strukturo, ki jo je enostavno čistiti | Zdravilo, hrana |
| Mehke / nepravilne površine | Gobast material, deformabilna priseska | Notranjost avtomobilov, hrana |
| Antistatične zahteve | Antistatični silikon s pomočjo ionskega vetra | elektronski polprevodnik |
