Vakuumsko sesanje je ključna rešitev za "fleksibilno prijemanje" v industrijski avtomatizaciji s štirimi glavnimi prednostmi: nepoškodljivo prijemanje, prilagodljivost večmaterialnim/nepravilnim obdelovancem, čista in okoljska zaščita ter prilagodljivo delovanje. Lahko se prilagodi različnim industrijskim značilnostim obdelovancev (tanek/debel, natančen/grob, sanitarni/standard).

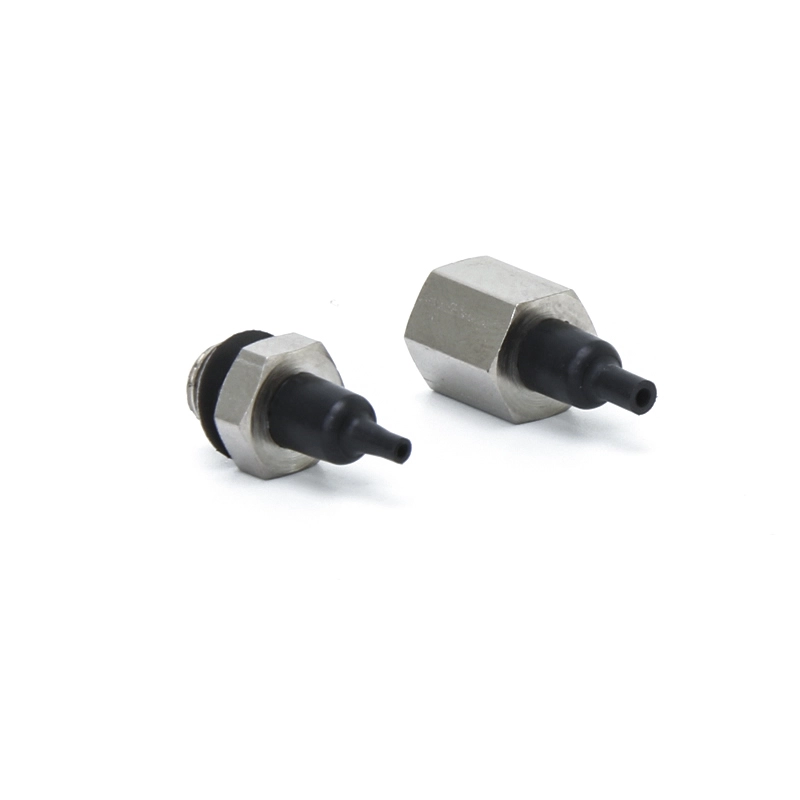

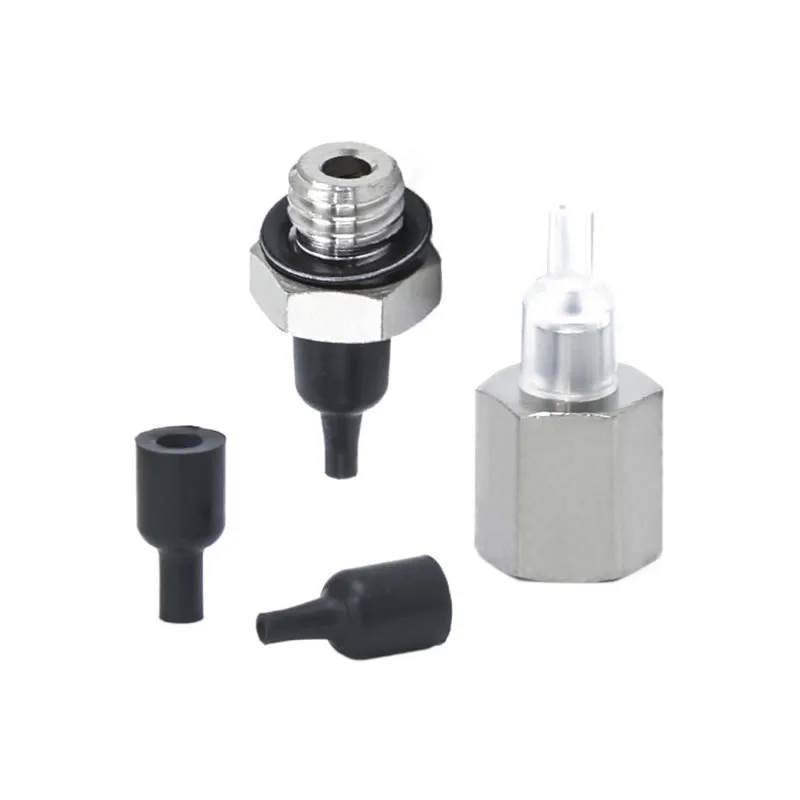

Vakuumske priseske z šobo ZP2
Kot vodilni proizvajalec na Kitajskem naša tovarna ponuja prilagojene vakuumske priseske z šobami ZP2 za obdelovance v milimetrskem merilu. Z ultrakompaktnimi premeri ø0,8 mm–ø1,1 mm in prostorsko varčno integrirano šobo je ta rešitev neposrednega dobavitelja idealna za čipe in mikroleče. Na zalogi imamo antistatične dele in dele iz nerjavečega jekla za industrijo elektronike in litijevih baterij.
Kliknite in začnite z izbiro
》Nazaj na informacije o izdelku
Vakuumske priseske z šobo ZP2
Enota vakuumske blazinice s šobo serije ZP2

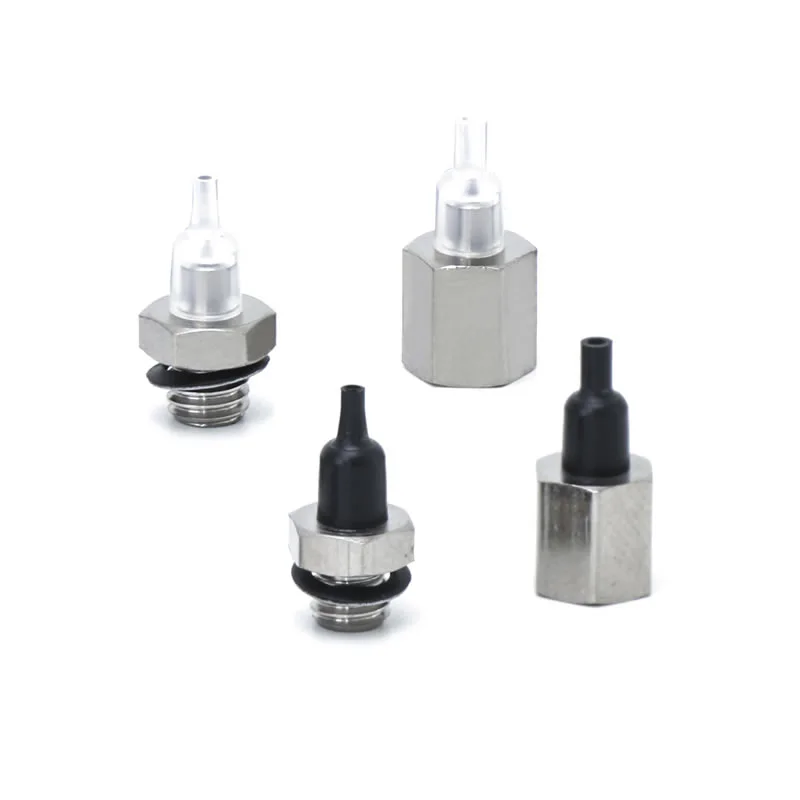

Serija ZP2-T z vakuumsko blazinico z adaptersko šobo
Opis
Kako naročiti
Specifikacije / Material
Aplikacije
Vir
Kot del ultraminiaturne kategorije priseskov imajo te vakuumske priseske z šobo ZP2 standardna premera ø8 mm in ø1,1 mm, kar predstavlja enega najmanjših modelov v seriji ZP2. Združljivi so z ultra-majhnimi obdelovanci z milimetrskimi dimenzijami. Kompaktna zasnova šobe integrira kratek vmesnik šobe neposredno v telo blazinice, kar odpravlja potrebo po dodatnih adapterjih in znatno zmanjša prostor za namestitev. Sesalni konec uporablja obliko tesnilne ustnice z ozkim robom, ki zagotavlja tesen stik s površinami mikroobdelovancev, kar zagotavlja optimalno vakuumsko tesnjenje.
Tipične aplikacije vključujejo
1. sestavljanje čipov, mikro-upori/kondenzatorji in ravnanje z mikro spajkanimi PCB komponentami v elektronski proizvodnji.
2. Polprevodniška industrija:ravnanje brez prahu s preciznimi komponentami, kot so polprevodniške rezine in mikrosenzorji.
3. Natančna strojna oprema:avtomatizirano dovajanje ultrakompaktnih komponent, vključno z mikro vijaki, kovinskimi vzmetnimi rezili in miniaturnimi ležaji.
4. Optične naprave:natančno prijemanje in pozicioniranje optičnih komponent, kot so miniaturne leče in konektorji za optična vlakna.
pogosta vprašanja
Za kaj se uporabljajo blazinice šob SMC ZP2?
Vakuumske priseske z šobo ZP2 se običajno uporabljajo v vakuumskih ejektorskih sistemih za hitre postopke pobiranja in postavitve.
Vgrajen s šobami za ustvarjanje vakuuma neposredno na skodelici
Primerno za visokohitrostno avtomatizacijo in robotsko rokovanje
Pogosto se uporablja za majhne dele, embalažne materiale in lahke komponente
Commaelec zagotavlja skodelice stabilne kakovosti, ki so združljive s podobnimi zasnovami sistemov, kar zagotavlja zanesljivo delovanje v neprekinjeni proizvodnji.
Kako izbrati pravi dizajn priseska?
Izbira mora temeljiti na dejanskih delovnih pogojih:
Površina obdelovanca: gladka → ravna; neenakomeren → tip meha
Teža in velikost: težji deli zahtevajo večje premere
Okolje: visoka temperatura ali kemikalije → izberite silikon ali FKM
Hitrost cikla: proge za visoke hitrosti imajo koristi od lahkega, odzivnega dizajna
Commaelec podpira prilagojene rešitve, ki pomagajo ujemati materiale, velikosti in strukture s posebnimi aplikacijami.
Katere so glavne vrste blazinic v seriji ZP2?
Ravni tip: največja kontaktna površina za gladke površine
Ravno z rebri: boljše tesnjenje na rahlo hrapavih površinah
Vrsta meha: prilagodi se neravnim površinam in zagotavlja blaženje

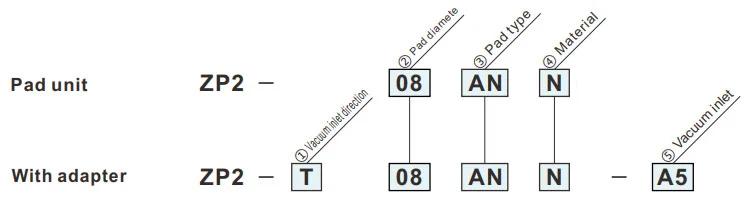

Kako naročiti
- Za adsorpcijo majhnih komponent (kot so IC čipi)
| ①Vakuumska vstopna smer | |
| T | Navpično |
| ②Premer blazinice (mm) | |
| 08 | ø0,8 |
| 11 | ø1,1 |
| ③ Vrsta blazinice | |
| AN | Šoba |
| ④Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
| GN | Prevodni NBR |
| GS | Prevodna silikonska guma |
Zeleni simbol so modeli po meri.
| ⑤Vakuumski dovod | ||
| A4 | Ženski navoj | M4 x 0,7 M5 x 0,8 |
| A5 | ||
| B4 | Moški navoj | M4 x 0,7 |
| B5 | M5 x 0,8 | |
Mere (mm)
Zeleni simbol so modeli po meri.
AN
Podloga za šobe
| Model | øC | øD | |||
|
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
|||
| ZP2 | 08 | AN |
N S U F GN GS |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
Referenčni model: ZP2-11ANN
Montažne mere adapterja
ZP2-T
Navpično
A4, A5
| Model | A | B | øC | øD | E | Adapter | |||||
|
① Vakuum vstopna smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑤ Vakuum dovod |
|||||||
| ZP2 | T | 08 | AN |
N S U F GN GS |
A4 | 12.2 | 9.5 | 1.6 | 0.8 | M4 x 0,7 | ZP2A-AN-A4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | A5 | 14.5 | 11 | 1.6 | 0.8 | M5 x 0,8 | ZP2A-AN-A5 | ||||
| 11 | 2 | 1.1 | |||||||||
Referenčni model: ZP2-T11ANN-A5
ZP2-T
Navpično
A4, A5
| Model | A | B | øC | øD | E | Adapter | |||||
|
① Vakuum dovod smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑤ Vakuum dovod |
|||||||
| ZP2 | T | 08 | AN |
N S U F GN GS |
B4 | 14 | 4.5 | 1.6 | 0.8 | M4 x 0,7 | ZP2A-AN-B4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | B5 | 15.5 | 5 | 1.6 | 0.8 | M5 x 0,8 | ZP2A-AN-B5 | ||||
| 11 | 2 | 1.1 | |||||||||
Referenčni model: ZP2-T11ANGN-B5
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
|
Material
Značilnosti
|
Simbol | Durometer HS (±5°) |
barva od guma |
Delovanje temperatura območje (°C) |
Olje odpornost bencin |
Olje odpornost benzol |
Osnova odpornost |
kislina odpornost |
Odpornost na vremenske vplive | Ozon odpornost |
Abrazija odpornost |
Vodoodporen | Topilo odpornost (benzen, toluen) |
Aplikacija |
| NBR | N | 50 | Črna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prenos splošnega dela, valovita plošča, furnir, železna plošča in drugo |
| Silikonska guma | S | 45 ~ 50 | Bela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik, odstranjevanje iz tlačnega litja, tanko delo, predelovalec hrane |
| Uretanska guma | U | 50 ~ 60 | Rjava | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Valovita plošča, železna plošča, furnir plošča |
| FKM | F | 60 | Črna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemično delo |
| Prevodni NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Splošno delo polprevodnika (statična električna odpornost) | |
| Prevodna silikonska guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik (statična elektrika) |
Zgornja tabela zajema samo splošne značilnosti obravnavanih gumijastih materialov. Modri simbol so modeli po meri.
Prikaz uporabe pnevmatskih komponent (vakuumske priseske) na različnih industrijskih področjih
I. Temeljne prednosti
II. Ekstrakcija aplikacij po panogah
A. Medicina in medicinska industrija
A.1：Osnovne zahteve:Čisto in brez onesnaževanja (skladno s FDA/GMP), nežno in neškodljivo ter preprečuje navzkrižno kontaminacijo
A.2 Ključni scenariji:
1. Farmacevtska embalaža: steklenička z zdravili / farmacevtska plošča / zbiralnik vrečke za infuzijo (prisesek iz silikona za živila, brez odvajanja delcev)
2. Sestavljanje medicinskih pripomočkov: kirurški instrumenti/medicinski katetri/kosi protez (nastavljiv podtlak, zaščita pred deformacijami)
3. Biološki laboratorij: petrijevka/centrifugalna epruveta/prenos reagentne kartice (kemično odporen, sterilno kompatibilen)
B. Industrija elektronike in polprevodnikov
B.1 Temeljne zahteve:antistatičen (10⁶-10¹¹Ω), natančno pozicioniranje (napaka ≤0,01 mm), odpornost na praske
B.2 Ključni scenariji:
1. Čip/polprevodnik: ravnanje z rezinami, embalaža čipov (porozna keramika/antistatični silikonski prisesek, enakomeren podtlak za preprečevanje zloma)
2. PCB/komponente: Fleksibilno PCB, mikro komponente (upori 0402), nameščene na površini (tanke silikonske/gelne/mikro priseske za preprečevanje gubanja/trganja)
3. Zaslon: plošča LCD/OLED, steklo na dotik (visoko prozoren material, brez madežev in prask)
C. Industrija avtomobilov in avtomobilskih delov
C.1 Temeljne zahteve:veliko sesanje (enojni sesalni disk ≥500N), prilagoditev več specifikacij (kovina/plastika/steklo), nedrseča
C.2 Ključni scenariji:
4. Izdelava karoserije: jeklena plošča/varjenje okvirja vrat (guma velikega premera/matrika z več priseski, protizdrsna tekstura)
5. Steklo/notranjost: namestitev vetrobranskega stekla, prenos površine usnjenega sedeža (temperaturno odporni silikonski/gobasti priseski, zaščita pred deformacijami)
6. Deli: ohišje valja motorja / ohišje menjalnika (vakuum + mehanska ključavnica, proti padcu)
D. Živilska in embalažna industrija
D.1 Temeljne zahteve:Material za živila (certifikat FDA), enostaven za čiščenje, odporen na udarce
D.2 Ključni scenariji:
1. Ravnanje s hrano: razvrščanje pekovskih izdelkov/svežega mesa/sadja (nizka sesalna goba, brez vonja in enostavna za pranje)
2. Avtomatizacija pakiranja: odpiranje embalažne vrečke, sterilno oblikovanje kartona (odprava statične elektrike/večtočkovno sesanje, primerno za tanko/trdo embalažo)
E. Industrija logistike in skladiščenja
E.1 Temeljne zahteve:učinkovito prilagajanje (več specifikacij blaga), stabilen pritisk, proti padcu
E.2 Ključni scenariji:
1. Ravnanje s kartonom: sortiranje kartona v e-trgovini (nastavljiv sesalni niz, vakuumski tlak)
2. Plošča/zvitek: prenos zvitka iz lesene plošče/plastične folije (dolg trak/obročasta sesalna skodelica, enakomerna adsorpcija za preprečevanje zamika)
F. Nova energija in posebne industrije
F.1 Nova energija (litijeva baterija/pv):
1. Litijeva baterijska plošča (antistatična porozna priseska, protiprašna), fotonapetostno steklo (velika prisesna silikonska priseska, brez prask)
F.2 Tisk in papir
1. Zajem papirja/tiskovine (vpojni papirni material, rahel podtlak za preprečevanje trganja in kontaminacije črnila)
III. Povzetek logike prilagajanja jedra
| Značilnosti obdelovanca | Program prilagajanja pipete | Ustrezni industrijski scenariji |
| Tanek/krhek/precizen | Silikonski/keramični material, mikro podtlak, mikro sesalna šoba | Elektronski polprevodniki, farmacevtski izdelki |
| Težki predmeti / velika velikost | Gumijasti material, prisesek velikega premera, niz priseskov | Avtomobili, logistični paneli |
| Zdravje/preprečevanje onesnaževanja | Silikon za hrano/medicino, strukturo, ki jo je enostavno čistiti | Zdravilo, hrana |
| Mehke / nepravilne površine | Gobast material, deformabilna priseska | Notranjost avtomobilov, hrana |
| Antistatične zahteve | Antistatični silikon s pomočjo ionskega vetra | elektronski polprevodnik |
