Kratke vakuumske priseske ZP2-EU
Kot vodilni proizvajalec na Kitajskem naša tovarna ponuja prilagojene kratke vakuumske priseske ZP2-EU (premeri ø2–15 mm). Ta serija z ultratankim ravnim profilom je posebej zasnovana za uporabo v zaprtih prostorih. Z uporabo visokokakovostnega antistatičnega silikonskega materiala Commaelec zagotavlja profesionalno rešitev, ki zagotavlja stabilno sesalno zmogljivost brez gub. Vzdržujemo pripravljeno zalogo specifikacij navojev A5/H5 in pribora iz nerjavečega jekla, zaradi česar je ta serija idealna izbira za aplikacije v proizvodnji elektronike in proizvodnih linijah za litij-ionske baterije.
Kliknite in začnite z izbiro
》Nazaj na informacije o izdelku

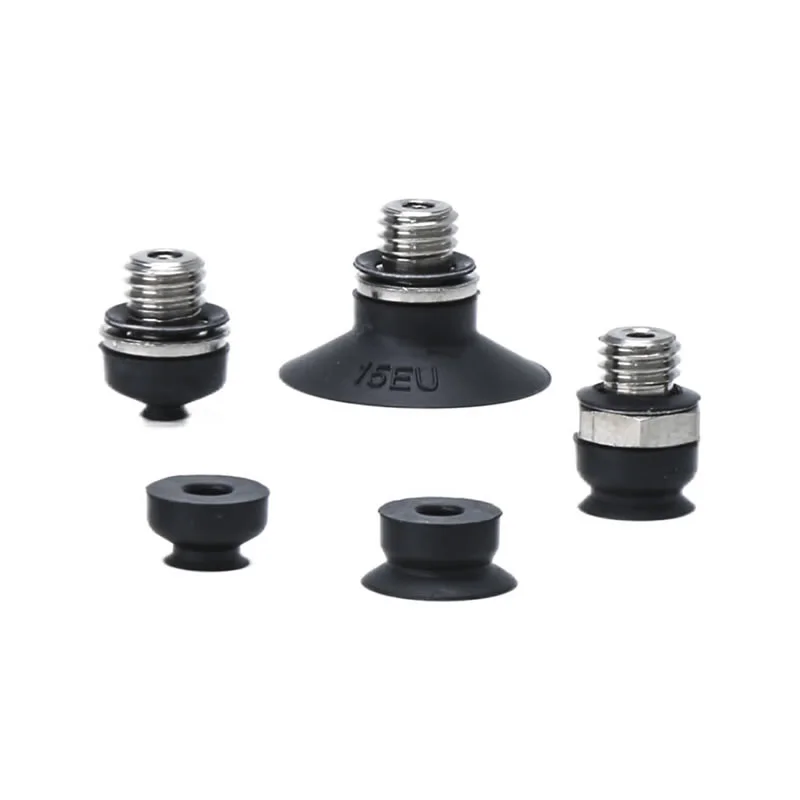

Kratke vakuumske priseske ZP2-EU

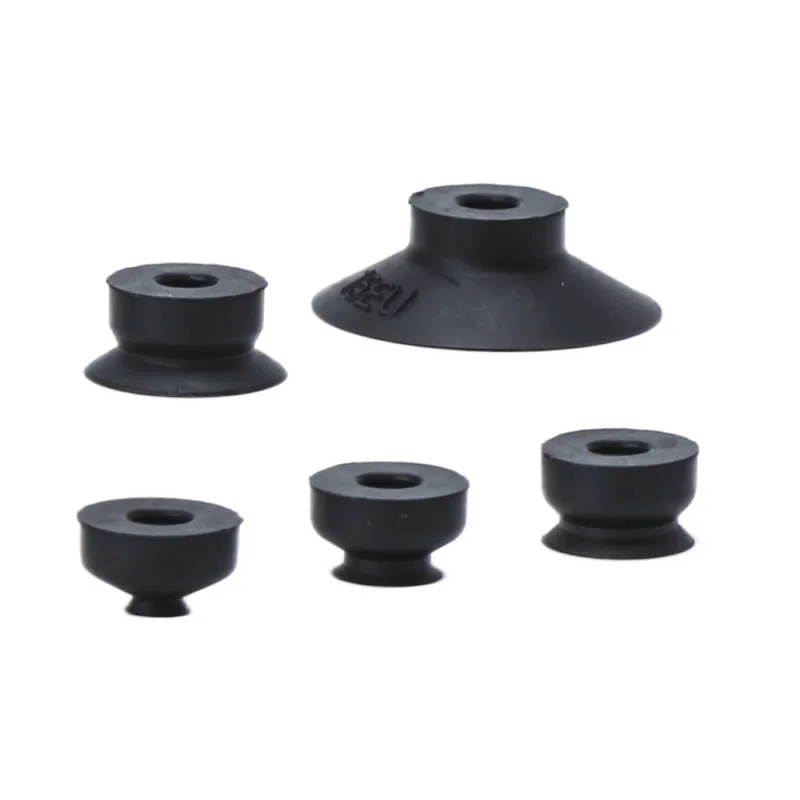

Serija ZP2 s kratkimi vakuumskimi blazinicami

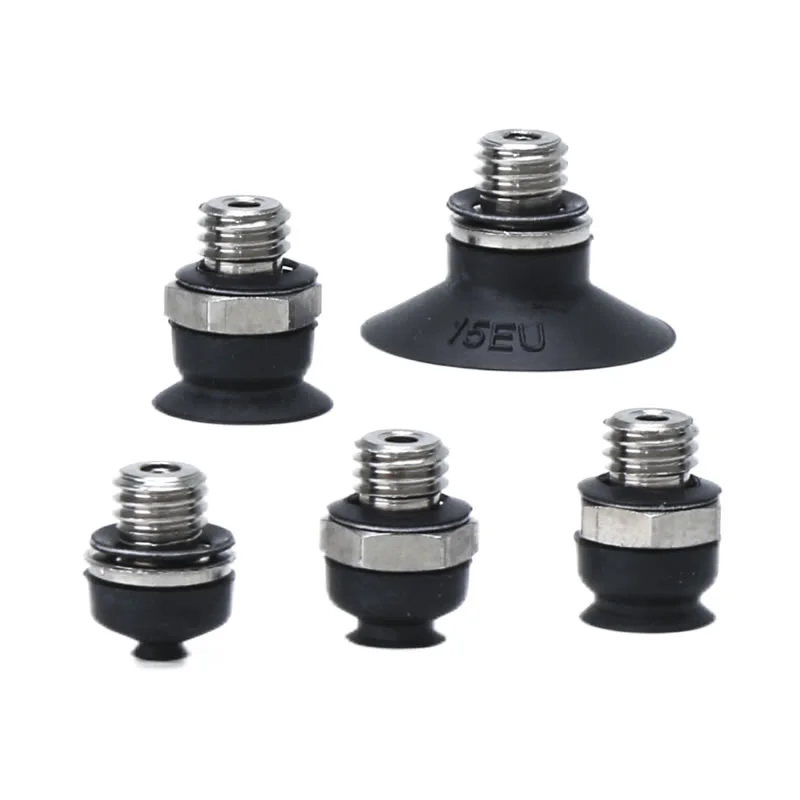

Serija ZP2-T z adapterjem, kratka vakuumska blazinica
Opis
Kako naročiti
Specifikacije / Material
Aplikacije
Vir
Kratke vakuumske priseske ZP2-EU proizvaja Zhejiang Comma Electric Co., Ltd.; smo eden vodilnih proizvajalcev in dobaviteljev na Kitajskem. Ploščati prisesek z nizkim profilom ZP2 EU ima značilnosti majhne prostornine in stabilne adsorpcije.
Lastnosti izdelka:Ta kompaktna priseska ima nizek profil za prostorsko varčno zasnovo, idealna za ozke prostore. Njegova ravna površina zagotavlja tesno prileganje površinam obdelovanca, zagotavlja stabilen oprijem in hkrati učinkovito preprečuje deformacije med delovanjem, zaradi česar je popoln za natančno rokovanje. Izbrani modeli vključujejo antistatične zmogljivosti, ki izpolnjujejo operativne zahteve v občutljivih okoljih, kot je elektronska industrija.
Tehnični podatki:Kratke vakuumske priseske ZP2-EU so na voljo v različnih premerih, vključno s φ2, φ4, φ6, φ8 in φ15.
Materiali priseskov:Običajno uporabljeni materiali vključujejo nitrilno gumo (NNBR), uvožen silikon in antistatično silikonsko gumo, pri čemer je vsak material prilagojen posebnim delovnim okoljem in zahtevam po delih.
Možnosti povezave:Na voljo v različnih vrstah, vključno z zunanjimi navoji (A5) in zunanjimi navoji (H5).
pogosta vprašanja
Katere velikosti so na voljo?
Kratke vakuumske priseske ZP2-EU so običajno na voljo v standardnih premerih, kot so φ40, φ50, φ63, φ80, φ100 in φ125.
Manjše velikosti: primerne za kompaktno opremo in lahke dele
Večje velikosti: zagotavljajo močnejše sesanje večjih obdelovancev
Tovarna Comma vzdržuje stabilno zalogo in podpira tudi velikosti po meri glede na zahteve projekta.
Kaj je "kratki tip"?
"Kratek tip" se nanaša na kompaktno strukturo z nizkim profilom:
Zmanjšana skupna višina za prostorsko omejene namestitve
Hitrejša odzivnost v hitrih sistemih pick-and-place
Boljša stabilnost pri namestitvi v tesne robotske ali avtomatizirane nastavitve
Ta zasnova je še posebej uporabna tam, kjer je prostor za namestitev omejen, vendar zmogljivost ne more biti ogrožena.
Kakšna je razlika med EU in drugimi tipi ZP2?
ZP2-EU (kratek tip): bolj kompakten, optimiziran za evropsko opremo in prostorsko varčne postavitve
Standard ZP2: bolj splošen, s širšimi strukturnimi konfiguracijami
Tip EU se pogosto osredotoča na kompaktnost, standardizirane vmesnike in hitro integracijo
Comma zagotavlja združljivost in dosledno kakovost v različnih konfiguracijah za izpolnjevanje različnih potreb trga.
Kako so nameščeni?
Kratke vakuumske priseske ZP2-EU podpirajo prilagodljive možnosti namestitve:
Notranji ali zunanji navojni priključki
Združljivo z adapterji in vmesnimi nosilci
Možnosti navpičnega ali stranskega vakuumskega priključka
Zakaj izbrati vejico?
Močna zmogljivost raziskav in razvoja:Strokovna ekipa podpira rešitve po meri za različne potrebe avtomatizacije
Dobava na enem mestu:Širok nabor izdelkov poenostavlja nabavo in sistemsko integracijo
Prilagodljiva prilagoditev:Dimenzije, materiale in zgradbo kratkih vakuumskih vakuumskih priseskov ZP2-EU je mogoče prilagoditi vašim posebnim zahtevam.
Hiter odziv:Hitra tehnična podpora in dostava od zaupanja vrednega

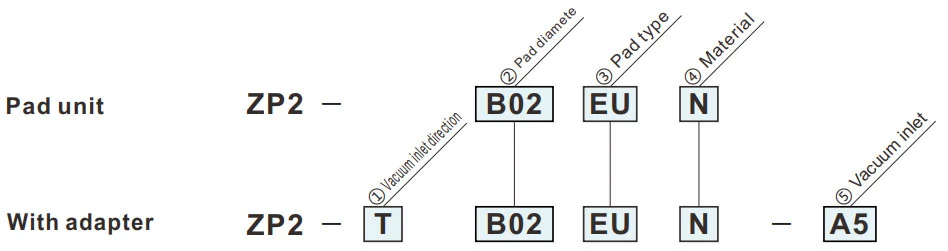

Kako naročiti
- Prihranek prostora v višinski smeri.
| ①Vakuumska vstopna smer | |
| T | Navpično |
| ③ Vrsta blazinice | |
| EU | Ravni tip |
| ②Premer blazinice (mm) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
| GN | Prevodni NBR |
| GS | Prevodna silikonska guma |
Zeleni simbol so modeli po meri.
| ⑤Vakuumski dovod | |
| A5 | M5x0,8 (Šesterokotnik O.D.) |
| H5 | M5x0,8 (šesterokotna vtičnica) |
Mere (mm)
Zeleni simbol so modeli po meri.
EU
Ravni tip
| Model | øA | øB | øC | D | Y | |||
|
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
||||||
| ZP2 | B02 | EU |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Referenčni model: ZP2-B02EUS
Montažne mere adapterja
ZP2-T
Navpično
A5
| Model | øA | øB | øC | D | E | Y | Adapter | |||||
|
① Vakuum vstopna smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑤ Vakuum dovod |
||||||||
| ZP2 | T | B02 | EU |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Referenčni model: ZP2-TB06EUGS-A5
ZP2-T
Navpično
H5
| Model | øA | øB | øC | D | E | Y | Adapter | |||||
|
① Vakuum vstopna smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑤ Vakuum dovod |
||||||||
| ZP2 | T | B02 | EU |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Referenčni model: ZP2-TB06EUGS-H5
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
|
Material
Značilnosti
|
Simbol | Durometer HS (±5°) |
barva od guma |
Delovanje temperatura območje (°C) |
Olje odpornost bencin |
Olje odpornost benzol |
Osnova odpornost |
kislina odpornost |
Odpornost na vremenske vplive | Ozon odpornost |
Abrazija odpornost |
Vodoodporen | Topilo odpornost (benzen, toluen) |
Aplikacija |
| NBR | N | 50 | Črna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prenos splošnega dela, valovita plošča, furnir, železna plošča in drugo |
| Silikonska guma | S | 45 ~ 50 | Bela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik, odstranjevanje iz tlačnega litja, tanko delo, predelovalec hrane |
| Uretanska guma | U | 50 ~ 60 | Rjava | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Valovita plošča, železna plošča, furnir plošča |
| FKM | F | 60 | Črna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemično delo |
| Prevodni NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Splošno delo polprevodnika (statična električna odpornost) | |
| Prevodna silikonska guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik (statična elektrika) |
Zgornja tabela zajema samo splošne značilnosti obravnavanih gumijastih materialov. Modri simbol so modeli po meri.
Prikaz uporabe pnevmatskih komponent (vakuumske priseske) na različnih industrijskih področjih
I. Temeljne prednosti
II. Ekstrakcija aplikacij po panogah
A. Medicina in medicinska industrija
A.1：Osnovne zahteve:Čisto in brez onesnaževanja (skladno s FDA/GMP), nežno in neškodljivo ter preprečuje navzkrižno kontaminacijo
A.2 Ključni scenariji:
1. Farmacevtska embalaža: steklenička z zdravili / farmacevtska plošča / zbiralnik vrečke za infuzijo (prisesek iz silikona za živila, brez odvajanja delcev)
2. Sestavljanje medicinskih pripomočkov: kirurški instrumenti/medicinski katetri/kosi protez (nastavljiv podtlak, zaščita pred deformacijami)
3. Biološki laboratorij: petrijevka/centrifugalna epruveta/prenos reagentne kartice (kemično odporen, sterilno kompatibilen)
B. Industrija elektronike in polprevodnikov
B.1 Temeljne zahteve:antistatičen (10⁶-10¹¹Ω), natančno pozicioniranje (napaka ≤0,01 mm), odpornost na praske
B.2 Ključni scenariji:
1. Čip/polprevodnik: ravnanje z rezinami, embalaža čipov (porozna keramika/antistatični silikonski prisesek, enakomeren podtlak za preprečevanje zloma)
2. PCB/komponente: Fleksibilno PCB, mikro komponente (upori 0402), nameščene na površini (tanke silikonske/gelne/mikro priseske za preprečevanje gubanja/trganja)
3. Zaslon: plošča LCD/OLED, steklo na dotik (visoko prozoren material, brez madežev in prask)
C. Industrija avtomobilov in avtomobilskih delov
C.1 Temeljne zahteve:veliko sesanje (enojni sesalni disk ≥500N), prilagoditev več specifikacij (kovina/plastika/steklo), nedrseča
C.2 Ključni scenariji:
4. Izdelava karoserije: jeklena plošča/varjenje okvirja vrat (guma velikega premera/matrika z več priseski, protizdrsna tekstura)
5. Steklo/notranjost: namestitev vetrobranskega stekla, prenos površine usnjenega sedeža (temperaturno odporni silikonski/gobasti priseski, zaščita pred deformacijami)
6. Deli: ohišje valja motorja / ohišje menjalnika (vakuum + mehanska ključavnica, proti padcu)
D. Živilska in embalažna industrija
D.1 Temeljne zahteve:Material za živila (certifikat FDA), enostaven za čiščenje, odporen na udarce
D.2 Ključni scenariji:
1. Ravnanje s hrano: razvrščanje pekovskih izdelkov/svežega mesa/sadja (nizka sesalna goba, brez vonja in enostavna za pranje)
2. Avtomatizacija pakiranja: odpiranje embalažne vrečke, sterilno oblikovanje kartona (odprava statične elektrike/večtočkovno sesanje, primerno za tanko/trdo embalažo)
E. Industrija logistike in skladiščenja
E.1 Temeljne zahteve:učinkovito prilagajanje (več specifikacij blaga), stabilen pritisk, proti padcu
E.2 Ključni scenariji:
1. Ravnanje s kartonom: sortiranje kartona v e-trgovini (nastavljiv sesalni niz, vakuumski tlak)
2. Plošča/zvitek: prenos zvitka iz lesene plošče/plastične folije (dolg trak/obročasta sesalna skodelica, enakomerna adsorpcija za preprečevanje zamika)
F. Nova energija in posebne industrije
F.1 Nova energija (litijeva baterija/pv):
1. Litijeva baterijska plošča (antistatična porozna priseska, protiprašna), fotonapetostno steklo (velika prisesna silikonska priseska, brez prask)
F.2 Tisk in papir
1. Zajem papirja/tiskovine (vpojni papirni material, rahel podtlak za preprečevanje trganja in kontaminacije črnila)
III. Povzetek logike prilagajanja jedra
| Značilnosti obdelovanca | Program prilagajanja pipete | Ustrezni industrijski scenariji |
| Tanek/krhek/precizen | Silikonski/keramični material, mikro podtlak, mikro sesalna šoba | Elektronski polprevodniki, farmacevtski izdelki |
| Težki predmeti / velika velikost | Gumijasti material, prisesek velikega premera, niz priseskov | Avtomobili, logistični paneli |
| Zdravje/preprečevanje onesnaževanja | Silikon za hrano/medicino, strukturo, ki jo je enostavno čistiti | Zdravilo, hrana |
| Mehke / nepravilne površine | Gobast material, deformabilna priseska | Notranjost avtomobilov, hrana |
| Antistatične zahteve | Antistatični silikon s pomočjo ionskega vetra | elektronski polprevodnik |
