Vakuumsko sesanje je ključna rešitev za "fleksibilno prijemanje" v industrijski avtomatizaciji s štirimi glavnimi prednostmi: nepoškodljivo prijemanje, prilagodljivost večmaterialnim/nepravilnim obdelovancem, čista in okoljska zaščita ter prilagodljivo delovanje. Lahko se prilagodi različnim industrijskim značilnostim obdelovancev (tanek/debel, natančen/grob, sanitarni/standard).
Kratke vakuumske priseske ZP2-MU
Kot vodilni kitajski proizvajalec naša tovarna ponuja prilagojene kratke vakuumske priseske ZP2-MU (ø2-15 mm). Ima nizek profil za ozke prostore in antistatični silikon. Z uporabo uvoženega silikona, NBR in antistatičnih materialov v kombinaciji s komponentami iz nerjavečega jekla je ta izdelek primeren za uporabo v industriji litijevih baterij in polprevodnikov.
Kliknite in začnite z izbiro
》Nazaj na informacije o izdelku
Kratke vakuumske priseske ZP2-EU
Serija ZP2 s kratkimi vakuumskimi blazinicami
Serija ZP2-T z adapterjem, kratka vakuumska blazinica
Opis
Kako naročiti
Specifikacije / Material
Aplikacije
Vir

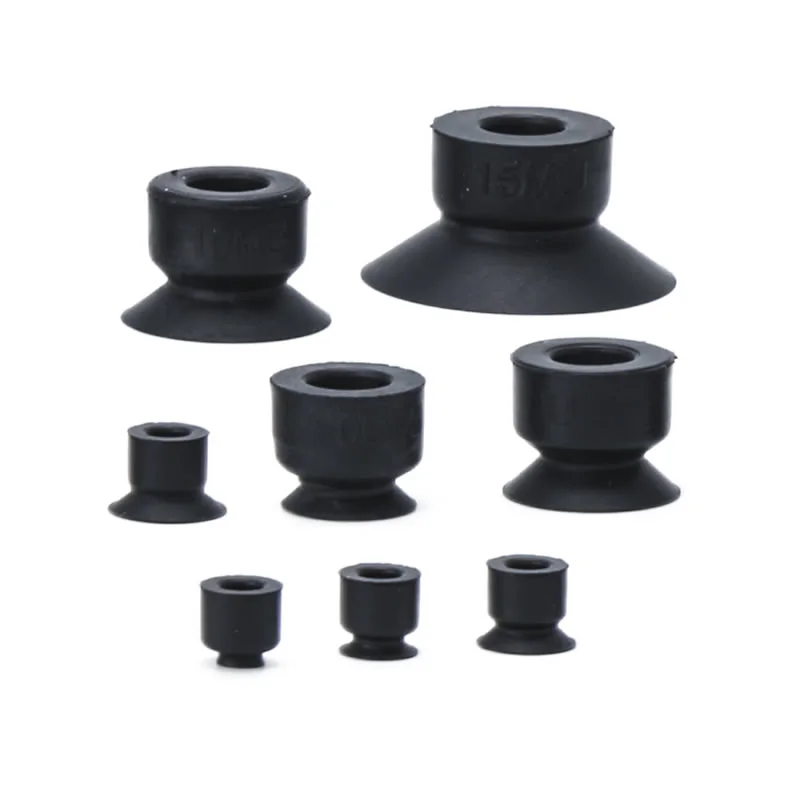

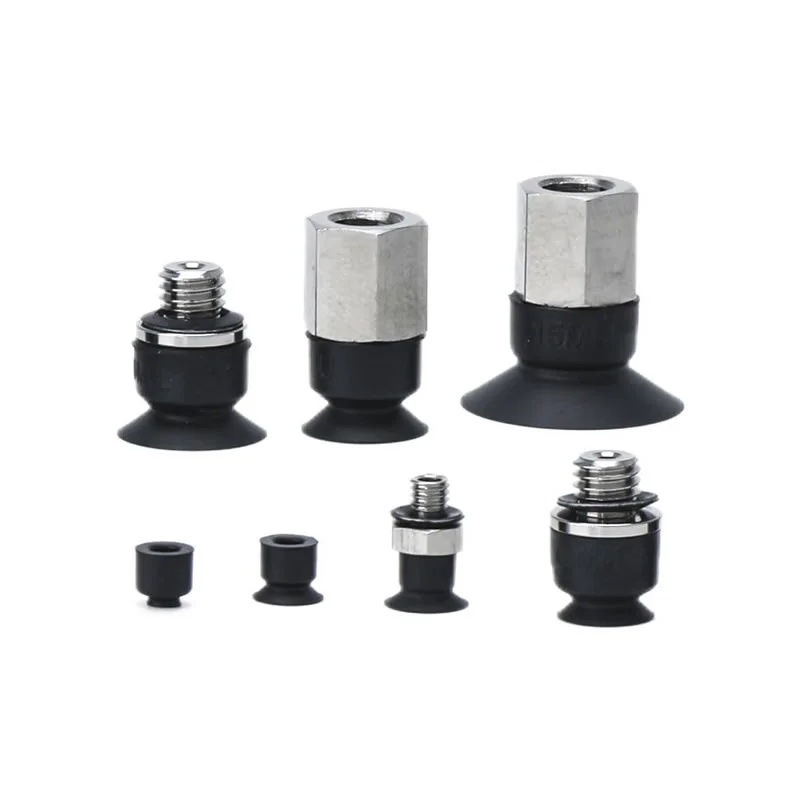

Kratke vakuumske priseske ZP2-MU so zasnovane s kompaktno strukturo in zagotavljajo stabilno in zanesljivo adsorpcijo.
Lastnosti izdelka:
Ta prisesek z nizkim profilom je idealen za namestitev z omejenim prostorom. Njegova ravna kontaktna površina zagotavlja tesno prileganje obdelovancu, zagotavlja dosledno sesanje in zmanjšuje deformacije, zaradi česar je zelo primeren za naloge natančnega rokovanja. Izbrani modeli nudijo antistatične lastnosti in izpolnjujejo zahteve občutljivih okolij, kot je proizvodnja elektronike.
Tehnični podatki:
Na voljo v široki paleti majhnih premerov, vključno s φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 in φ15, primerni za rokovanje z majhnimi in lahkimi komponentami.
Materiali:
Možnosti vključujejo NBR (nitrilni kavčuk), uvoženi silikon in antistatični silikon, ki omogočajo prilagodljivo izbiro glede na temperaturo, odpornost proti obrabi in potrebe po elektrostatični zaščiti.
Možnosti povezave:

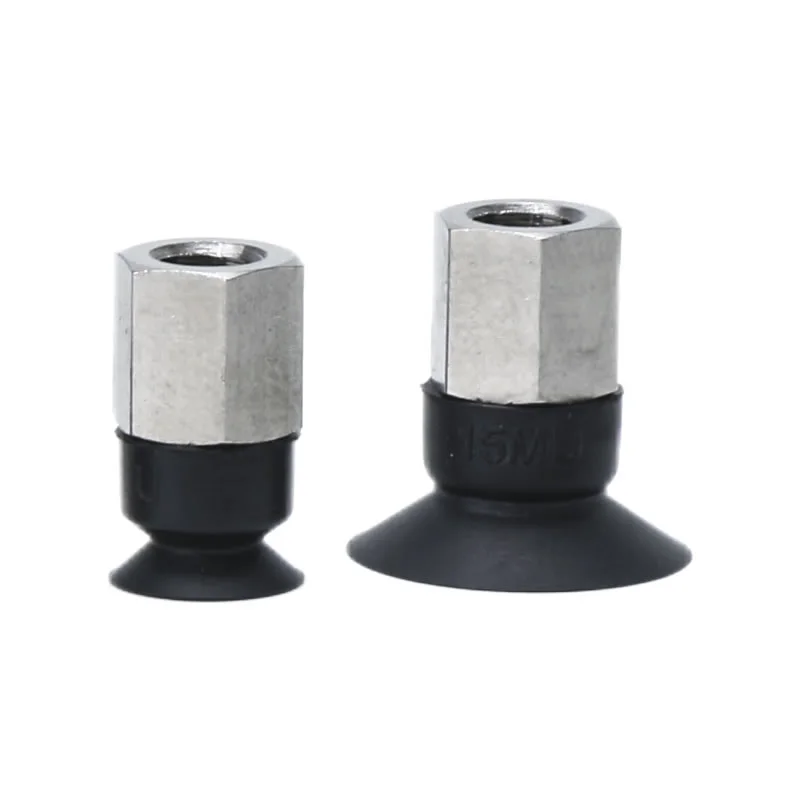

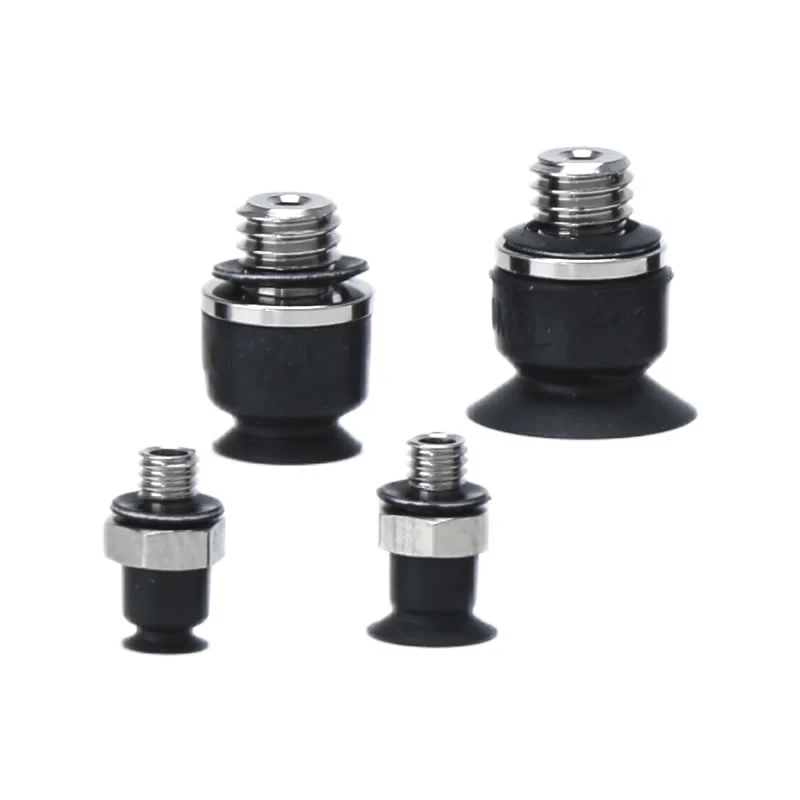

Kratke vakuumske priseske ZP2-MU podpirajo več konfiguracij namestitve, vključno z zunanjimi navoji (A3) in notranjimi navoji (B5), kar zagotavlja enostavno integracijo v široko paleto sistemov opreme.
pogosta vprašanja
Kaj je tip "MU" v ZP2?
Vrsta "MU" se nanaša na mini, ultrakompaktno (mikro) zasnovo v seriji ZP2.
Zelo majhni premeri (φ2–φ15) za natančno rokovanje
Struktura nizkega profila za ozke prostore za namestitev
Optimiziran za lahke, majhne obdelovance
Commaelec proizvaja vakuumske priseske kratkega tipa ZP2-MU s stabilno dimenzijsko natančnostjo, ki zagotavlja dosledno delovanje v visoko natančnih sistemih.
Katere so ključne prednosti ZP2-MU?
Kompaktna velikost: idealna za goste postavitve in omejen prostor
Stabilna adsorpcija: ploščata oblika zagotavlja zanesljivo tesnjenje na majhnih delih
Natančno rokovanje: zmanjša deformacijo med pobiranjem in nameščanjem
Prilagodljivost materiala: na voljo so NBR, silikon in antistatične možnosti
Visoka konsistenca: nadzorovana proizvodnja Commaeleca zagotavlja enotno kakovost pri masovni uporabi
Kakšne so aplikacije?
Elektronska industrija: čipi, majhne komponente, ravnanje s PCB (na voljo so antistatične možnosti)
Natančne montažne linije: majhni plastični ali kovinski deli
Avtomatizacija pakiranja: lahki izdelki in hitri ciklični postopki
Ravnanje z mikrokomponentami: kjer sta prostor in natančnost kritična

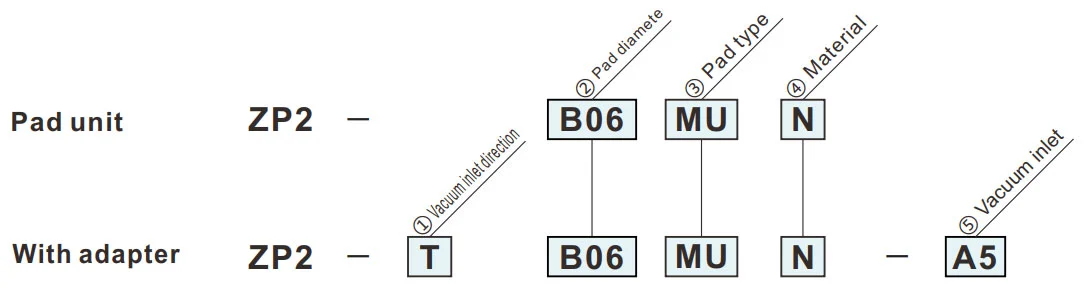

Kako naročiti
- Prihranek prostora v višinski smeri.
| ①Vakuumska vstopna smer | |
| T | Navpično |
| ③ Vrsta blazinice | |
| MU | Ravni tip |
|
⑤ Vakuumski dovod
② Premer blazinice (mm)
|
B02 | B035 | B04 | B05 | B06 | B08 | B10 | B15 | |
| ø2 | ø3,5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| A3 | M3x0,5 (moški) | ● | ● | ● | ● | — | — | — | — |
| H5 | M5x0,8 (moški) | — | — | — | — | ● | ● | ● | ● |
| B5 | M5x0,8 (ženski) | — | — | — | — | ● | ● | ● | ● |
| ④Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
| GN | Prevodni NBR |
| GS | Prevodna silikonska guma |
Zeleni simbol so modeli po meri.
Mere (mm)
Zeleni simbol so modeli po meri.
MU
Ravni tip
| Model | øA | øB | øC | D | øE | øF | øG | H | Y | |||
|
② Pad dia. |
③ Pad vrsta |
④ Pad Materia |
||||||||||
| ZP2 | B02 | MU |
N S U F GN GS |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| B04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||||
| B06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| B08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| B10 | 10 | 10.6 | ||||||||||
| B15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
Referenčni model: ZP2-B035MUN
Montažne mere adapterja
Veljavna blazinica: B02MU/B035MU/B04MU/B05MU
Veljavna blazinica: B06MU/B08MU/B10MU/B15MU

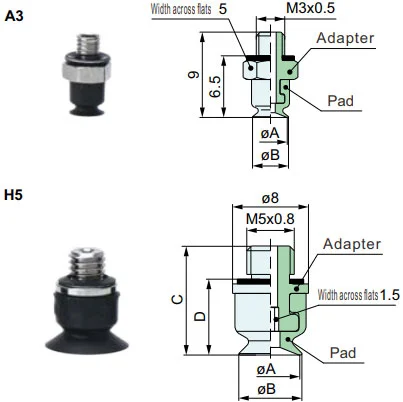

ZP2-T
Navpično
A3, H5
| Model | øA | øB | C | D | Adapter | |||||
|
① Vakuum dovod smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑤ Vakuum dovod |
||||||
| ZP2 | T | B02 | MU |
N S U F GN GS |
A3 | 2 | 2.4 | — | — | ZP2A-M01P |
| B035 | 3.5 | 3.8 | ||||||||
| B04 | 4 | 4.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||
| B06 | H5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| B08 | 8 | 8.8 | 12 | 8.5 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 13 | 9.5 | ||||||
Referenčni model: ZP2-TB10MUGS-H5
ZP2-T
Navpično
B5
| Model | øA | øB | C | D | Adapter | |||||
|
① Vakuum vstopna smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑤ Vakuum dovod |
||||||
| ZP2 | T | B06 | MU |
N S U F GN GS |
B5 | 6 | 6.7 | 14.5 | 6.5 | ZP2A-M04 |
| B08 | 8 | 8.8 | 15 | 7 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 16 | 8 | ||||||
Referenčni model: ZP2-TB10MUGS-B5
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
|
Material
Značilnosti
|
Simbol | Durometer HS (±5°) |
barva od guma |
Delovanje temperatura območje (°C) |
Olje odpornost bencin |
Olje odpornost benzol |
Osnova odpornost |
kislina odpornost |
Odpornost na vremenske vplive | Ozon odpornost |
Abrazija odpornost |
Vodoodporen | Topilo odpornost (benzen, toluen) |
Aplikacija |
| NBR | N | 50 | Črna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prenos splošnega dela, valovita plošča, furnir, železna plošča in drugo |
| Silikonska guma | S | 45 ~ 50 | Bela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik, odstranjevanje iz tlačnega litja, tanko delo, predelovalec hrane |
| Uretanska guma | U | 50 ~ 60 | Rjava | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Valovita plošča, železna plošča, furnir plošča |
| FKM | F | 60 | Črna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemično delo |
| Prevodni NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Splošno delo polprevodnika (statična električna odpornost) | |
| Prevodna silikonska guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik (statična elektrika) |
Zgornja tabela zajema samo splošne značilnosti obravnavanih gumijastih materialov. Modri simbol so modeli po meri.
Prikaz uporabe pnevmatskih komponent (vakuumske priseske) na različnih industrijskih področjih
I. Temeljne prednosti
II. Ekstrakcija aplikacij po panogah
A. Medicina in medicinska industrija
A.1：Osnovne zahteve:Čisto in brez onesnaževanja (skladno s FDA/GMP), nežno in neškodljivo ter preprečuje navzkrižno kontaminacijo
A.2 Ključni scenariji:
1. Farmacevtska embalaža: steklenička z zdravili / farmacevtska plošča / zbiralnik vrečke za infuzijo (prisesek iz silikona za živila, brez odvajanja delcev)
2. Sestavljanje medicinskih pripomočkov: kirurški instrumenti/medicinski katetri/kosi protez (nastavljiv podtlak, zaščita pred deformacijami)
3. Biološki laboratorij: petrijevka/centrifugalna epruveta/prenos reagentne kartice (kemično odporen, sterilno kompatibilen)
B. Industrija elektronike in polprevodnikov
B.1 Temeljne zahteve:antistatičen (10⁶-10¹¹Ω), natančno pozicioniranje (napaka ≤0,01 mm), odpornost na praske
B.2 Ključni scenariji:
1. Čip/polprevodnik: ravnanje z rezinami, embalaža čipov (porozna keramika/antistatični silikonski prisesek, enakomeren podtlak za preprečevanje zloma)
2. PCB/komponente: Fleksibilno PCB, mikro komponente (upori 0402), nameščene na površini (tanke silikonske/gelne/mikro priseske za preprečevanje gubanja/trganja)
3. Zaslon: plošča LCD/OLED, steklo na dotik (visoko prozoren material, brez madežev in prask)
C. Industrija avtomobilov in avtomobilskih delov
C.1 Temeljne zahteve:veliko sesanje (enojni sesalni disk ≥500N), prilagoditev več specifikacij (kovina/plastika/steklo), nedrseča
C.2 Ključni scenariji:
4. Izdelava karoserije: jeklena plošča/varjenje okvirja vrat (guma velikega premera/matrika z več priseski, protizdrsna tekstura)
5. Steklo/notranjost: namestitev vetrobranskega stekla, prenos površine usnjenega sedeža (temperaturno odporni silikonski/gobasti priseski, zaščita pred deformacijami)
6. Deli: ohišje valja motorja / ohišje menjalnika (vakuum + mehanska ključavnica, proti padcu)
D. Živilska in embalažna industrija
D.1 Temeljne zahteve:Material za živila (certifikat FDA), enostaven za čiščenje, odporen na udarce
D.2 Ključni scenariji:
1. Ravnanje s hrano: razvrščanje pekovskih izdelkov/svežega mesa/sadja (nizka sesalna goba, brez vonja in enostavna za pranje)
2. Avtomatizacija pakiranja: odpiranje embalažne vrečke, sterilno oblikovanje kartona (odprava statične elektrike/večtočkovno sesanje, primerno za tanko/trdo embalažo)
E. Industrija logistike in skladiščenja
E.1 Temeljne zahteve:učinkovito prilagajanje (več specifikacij blaga), stabilen pritisk, proti padcu
E.2 Ključni scenariji:
1. Ravnanje s kartonom: sortiranje kartona v e-trgovini (nastavljiv sesalni niz, vakuumski tlak)
2. Plošča/zvitek: prenos zvitka iz lesene plošče/plastične folije (dolg trak/obročasta sesalna skodelica, enakomerna adsorpcija za preprečevanje zamika)
F. Nova energija in posebne industrije
F.1 Nova energija (litijeva baterija/pv):
1. Litijeva baterijska plošča (antistatična porozna priseska, protiprašna), fotonapetostno steklo (velika prisesna silikonska priseska, brez prask)
F.2 Tisk in papir
1. Zajem papirja/tiskovine (vpojni papirni material, rahel podtlak za preprečevanje trganja in kontaminacije črnila)
III. Povzetek logike prilagajanja jedra
| Značilnosti obdelovanca | Program prilagajanja pipete | Ustrezni industrijski scenariji |
| Tanek/krhek/precizen | Silikonski/keramični material, mikro podtlak, mikro sesalna šoba | Elektronski polprevodniki, farmacevtski izdelki |
| Težki predmeti / velika velikost | Gumijasti material, prisesek velikega premera, niz priseskov | Avtomobili, logistični paneli |
| Zdravje/preprečevanje onesnaževanja | Silikon za hrano/medicino, strukturo, ki jo je enostavno čistiti | Zdravilo, hrana |
| Mehke / nepravilne površine | Gobast material, deformabilna priseska | Notranjost avtomobilov, hrana |
| Antistatične zahteve | Antistatični silikon s pomočjo ionskega vetra | elektronski polprevodnik |
