Vakuumsko sesanje je ključna rešitev za "fleksibilno prijemanje" v industrijski avtomatizaciji s štirimi glavnimi prednostmi: nepoškodljivo prijemanje, prilagodljivost večmaterialnim/nepravilnim obdelovancem, čista in okoljska zaščita ter prilagodljivo delovanje. Lahko se prilagodi različnim industrijskim značilnostim obdelovancev (tanek/debel, natančen/grob, sanitarni/standard).

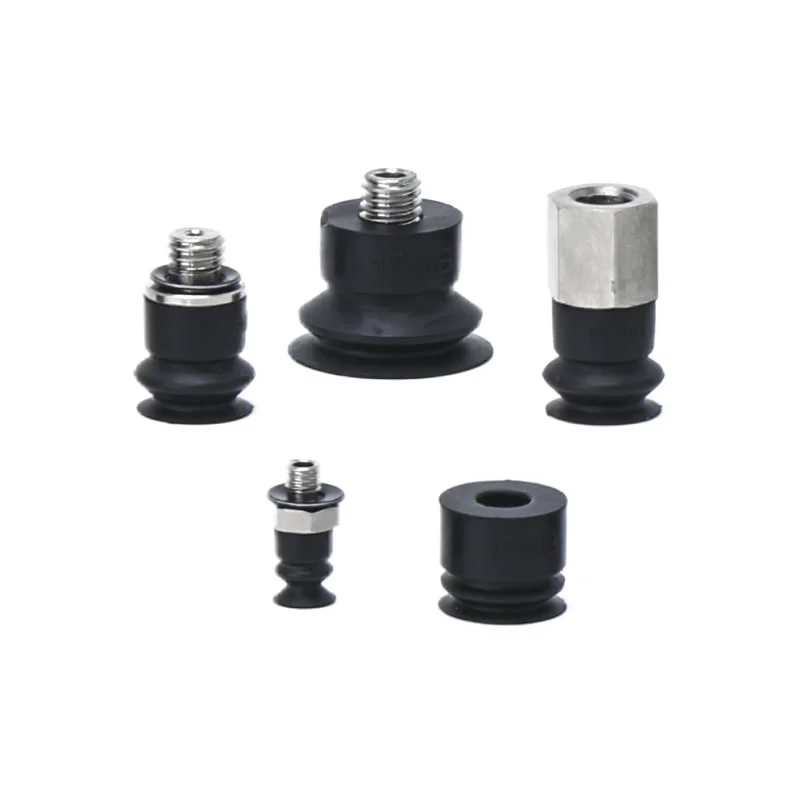

Vakuumske priseske z mehom ZP2-MB
Kot vodilni proizvajalec na Kitajskem naša tovarna ponuja vakuumske priseske z mehom ZP2-MB (premeri ø4–20 mm), posebej zasnovane za nagnjene ali sferične obdelovance. Nudimo rešitve z edinstveno valovito strukturo (v slogu harmonike), ki omogoča vgrajeno funkcijo blaženja brez potrebe po dodatnem prostoru. Vzdržujemo pripravljene zaloge iz NBR, silikona in antistatičnih materialov ter ponujamo možnosti vmesnika z navojem M3/M5.
Kliknite in začnite z izbiro
》Nazaj na informacije o izdelku
Vakuumske priseske z mehom ZP2-MB
Enota z vakuumsko blazinico z mehom serije ZP2
Serija ZP2-T z vakuumsko blazinico z mehom adapterja
Opis
Kako naročiti
Specifikacije / Material
Aplikacije
Vir
Zhejiang Comma Electric Co., Ltd. profesionalno proizvaja visokokakovostne vakuumske priseske z mehom ZP2-MB. Naša tovarna nudi tudi storitve po meri in brezplačne vzorce za vas. Je miniaturna prilagodljiva sesalna komponenta znotraj pnevmatskih sistemov za avtomatizacijo, posebej zasnovana za nepravilne, sferične ali nagnjene površine.
Osnovne tehnologije
Visoka združljivost z nepravilnimi površinami:S strukturo meha v slogu harmonike se vakuumske priseske z mehom ZP2-MB samodejno prilagajajo sferičnim, nagnjenim ali nepravilno oblikovanim površinam obdelovanca in se jim tesno prilegajo, kar zagotavlja varen in stabilen postopek prijemanja.
Integrirana oblika oblazinjenja:Nagubana struktura zagotavlja inherentno fizično elastičnost, ki učinkovito absorbira kontaktne udarce brez potrebe po dodatnih vzmetnih nosilcih blažilnikov – s čimer znatno prihranite prostor za namestitev.
Aplikacije za natančno miniaturizacijo:Posebej zasnovan za majhne, natančne komponente; služi kot temeljna rešitev za ravnanje z mikro deli v proizvodnji elektronike, natančnem sestavljanju in kompaktnih sistemih za avtomatizacijo.
Večpanožna uporabnost:Pogosto se uporablja za prijemanje miniaturnih sferičnih elektronskih komponent, nepravilnih kovinskih delov in nagnjenih plastičnih priključkov; brezhibno integrira v majhne robotske sisteme in opremo za natančno pakiranje.
Kompaktna prilagoditev prostora:Dodaten medpomnilnik (vzmetni) namestitveni prostor ni potreben. Integrirana struktura je zasnovana za prostorsko omejeno opremo za avtomatizacijo ali konice robotskih rok, kar omogoča brezhibno integracijo v različne kompaktne proizvodne linije.

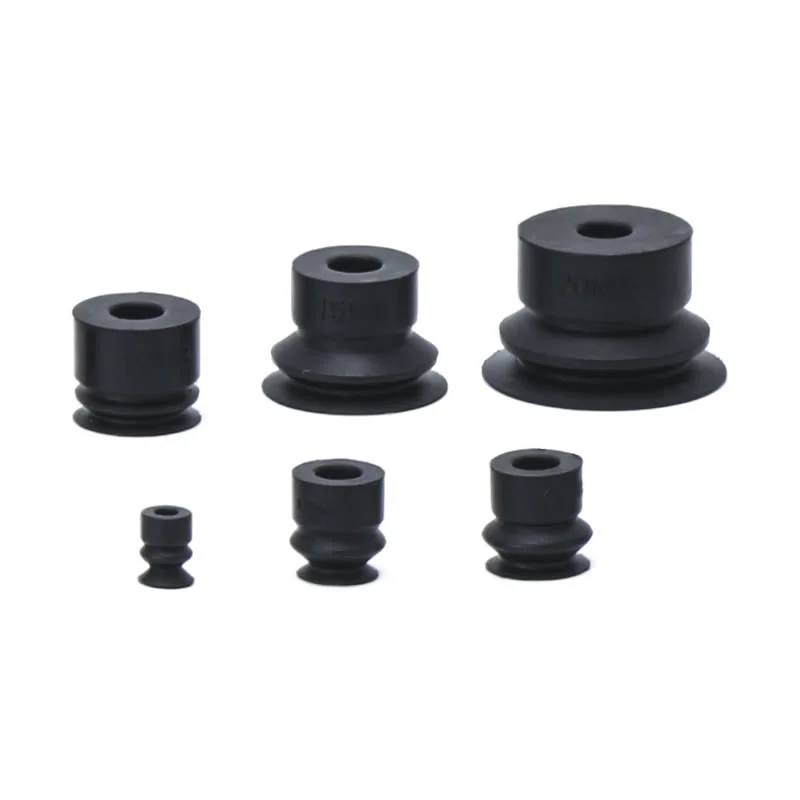

Ključne specifikacije:Možnosti premera: peskana serija vakuumskih priseskov z mehom ZP2-MB je na voljo v več standardnih premerih, vključno s φ4 mm, φ6 mm, φ8 mm, φ10 mm, φ15 mm in φ20 mm.
Izbira materiala:Na voljo je široka paleta materialov za izpolnjevanje različnih operativnih zahtev, vključno z nitrilno gumo (NBR, z 'N' v oznaki modela), silikonsko gumo (označeno s 'S'), poliuretansko gumo, pa tudi specializiranimi materiali, kot sta prevodna nitrilna guma in prevodna silikonska guma (označena z 'GS'). Ti materiali so zasnovani tako, da imajo antistatične lastnosti in odpornost na posebna kemična okolja.

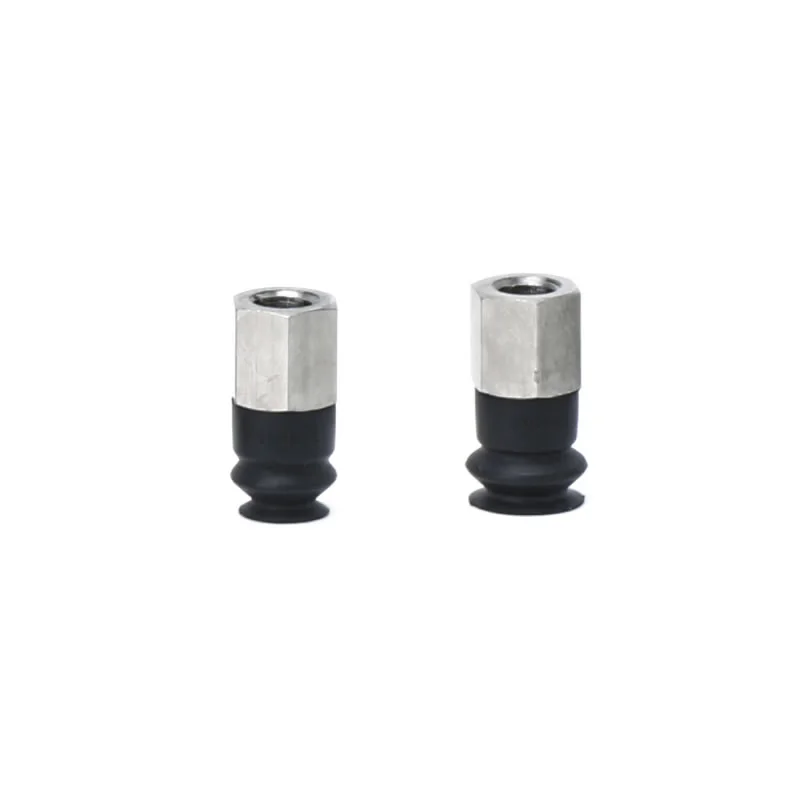

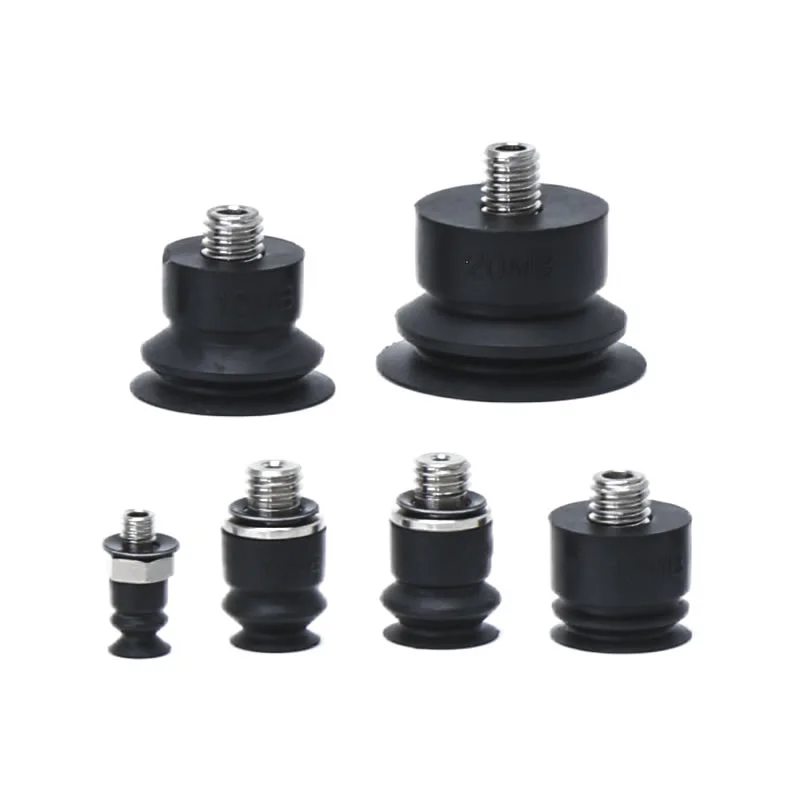

Možnosti povezave:Na voljo je več navojnih povezav, vključno z A3 za zunanje navoje M3 × 0,5 (združljiv s priseski φ4 mm) in A5/H5 za zunanje navoje M5 × 0,8 (združljiv s priseski φ6 mm, φ8 mm in večjimi). Nekateri modeli podpirajo tudi notranje navojne spoje B5, kar omogoča brezhibno integracijo z vakuumskimi cevovodi in dodatki za robotske roke.

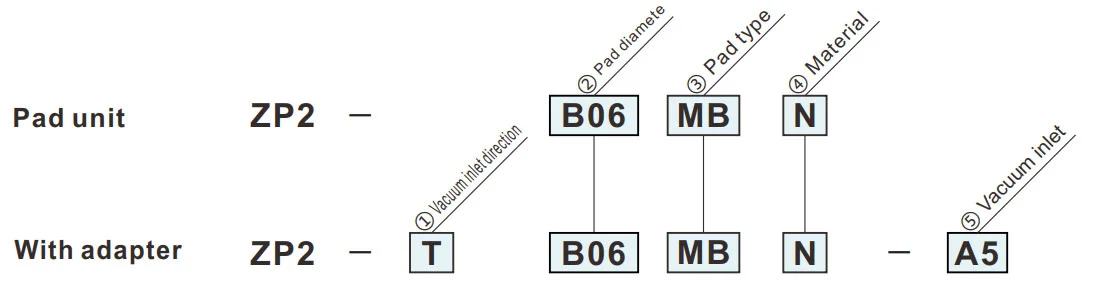

Kako naročiti
- Za uporabo, kjer ni prostora za pufer (vzmetni tip).
- Obdelovanci z nagnjeno adsorpcijsko površino.
| ①Vakuumska vstopna smer | |
| T | Navpično |
| ③ Vrsta blazinice | |
| MB | Mehovi |
|
⑤ Vakuumski dovod
② Premer blazinice (mm)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0,5 (moški) | ● | — | — | — | — | — |
| H5 | M5x0,8 (moški) | — | ● | ● | ● | ● | ● |
| B5 | M5x0,8 (ženski) | — | ● | ● | — | — | — |
| ④Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
| GN | Prevodni NBR |
| GS | Prevodna silikonska guma |
Zeleni simbol so modeli po meri.
Mere (mm)
Zeleni simbol so modeli po meri.
MB
Mehovi
B04
| Model | |||
|
② Pad dia. |
③ Pad vrsta |
④ Pad Materia |
|
| ZP2 | B02 | MB |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
Referenčni model: ZP2-B04MBS
Montažne mere adapterja
MB
Mehovi
B06, B08
| Model | øA | øB | øC | øD | |||
|
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
|||||
| ZP2 | B06 | MB |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Referenčni model: ZP2-B06MBN
Montažne mere adapterja
MB
Mehovi
B10, B15, B20
| Model | øA | øB | øC | øD | øE | øF | G | Y | |||
|
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
|||||||||
| ZP2 | B10 | MB |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Referenčni model: ZP2-B10MBN
Montažne mere adapterja
Veljavna blazinica: B10MB B15MB
Veljavna blazinica: B20MB
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
|
Material
Značilnosti
|
Simbol | Durometer HS (±5°) |
barva od guma |
Delovanje temperatura območje (°C) |
Olje odpornost bencin |
Olje odpornost benzol |
Osnova odpornost |
kislina odpornost |
Odpornost na vremenske vplive | Ozon odpornost |
Abrazija odpornost |
Vodoodporen | Topilo odpornost (benzen, toluen) |
Aplikacija |
| NBR | N | 50 | Črna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prenos splošnega dela, valovita plošča, furnir, železna plošča in drugo |
| Silikonska guma | S | 45 ~ 50 | Bela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik, odstranjevanje iz tlačnega litja, tanko delo, predelovalec hrane |
| Uretanska guma | U | 50 ~ 60 | Rjava | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Valovita plošča, železna plošča, furnir plošča |
| FKM | F | 60 | Črna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemično delo |
| Prevodni NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Splošno delo polprevodnika (statična električna odpornost) | |
| Prevodna silikonska guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik (statična elektrika) |
Zgornja tabela zajema samo splošne značilnosti obravnavanih gumijastih materialov. Modri simbol so modeli po meri.
Prikaz uporabe pnevmatskih komponent (vakuumske priseske) na različnih industrijskih področjih
I. Temeljne prednosti
II. Ekstrakcija aplikacij po panogah
A. Medicina in medicinska industrija
A.1：Osnovne zahteve:Čisto in brez onesnaževanja (skladno s FDA/GMP), nežno in neškodljivo ter preprečuje navzkrižno kontaminacijo
A.2 Ključni scenariji:
1. Farmacevtska embalaža: steklenička z zdravili / farmacevtska plošča / zbiralnik vrečke za infuzijo (prisesek iz silikona za živila, brez odvajanja delcev)
2. Sestavljanje medicinskih pripomočkov: kirurški instrumenti/medicinski katetri/kosi protez (nastavljiv podtlak, zaščita pred deformacijami)
3. Biološki laboratorij: petrijevka/centrifugalna epruveta/prenos reagentne kartice (kemično odporen, sterilno kompatibilen)
B. Industrija elektronike in polprevodnikov
B.1 Temeljne zahteve:antistatičen (10⁶-10¹¹Ω), natančno pozicioniranje (napaka ≤0,01 mm), odpornost na praske
B.2 Ključni scenariji:
1. Čip/polprevodnik: ravnanje z rezinami, embalaža čipov (porozna keramika/antistatični silikonski prisesek, enakomeren podtlak za preprečevanje zloma)
2. PCB/komponente: Fleksibilno PCB, mikro komponente (upori 0402), nameščene na površini (tanke silikonske/gelne/mikro priseske za preprečevanje gubanja/trganja)
3. Zaslon: plošča LCD/OLED, steklo na dotik (visoko prozoren material, brez madežev in prask)
C. Industrija avtomobilov in avtomobilskih delov
C.1 Temeljne zahteve:veliko sesanje (enojni sesalni disk ≥500N), prilagoditev več specifikacij (kovina/plastika/steklo), nedrseča
C.2 Ključni scenariji:
4. Izdelava karoserije: jeklena plošča/varjenje okvirja vrat (guma velikega premera/matrika z več priseski, protizdrsna tekstura)
5. Steklo/notranjost: namestitev vetrobranskega stekla, prenos površine usnjenega sedeža (temperaturno odporni silikonski/gobasti priseski, zaščita pred deformacijami)
6. Deli: ohišje valja motorja / ohišje menjalnika (vakuum + mehanska ključavnica, proti padcu)
D. Živilska in embalažna industrija
D.1 Temeljne zahteve:Material za živila (certifikat FDA), enostaven za čiščenje, odporen na udarce
D.2 Ključni scenariji:
1. Ravnanje s hrano: razvrščanje pekovskih izdelkov/svežega mesa/sadja (nizka sesalna goba, brez vonja in enostavna za pranje)
2. Avtomatizacija pakiranja: odpiranje embalažne vrečke, sterilno oblikovanje kartona (odprava statične elektrike/večtočkovno sesanje, primerno za tanko/trdo embalažo)
E. Industrija logistike in skladiščenja
E.1 Temeljne zahteve:učinkovito prilagajanje (več specifikacij blaga), stabilen pritisk, proti padcu
E.2 Ključni scenariji:
1. Ravnanje s kartonom: sortiranje kartona v e-trgovini (nastavljiv sesalni niz, vakuumski tlak)
2. Plošča/zvitek: prenos zvitka iz lesene plošče/plastične folije (dolg trak/obročasta sesalna skodelica, enakomerna adsorpcija za preprečevanje zamika)
F. Nova energija in posebne industrije
F.1 Nova energija (litijeva baterija/pv):
1. Litijeva baterijska plošča (antistatična porozna priseska, protiprašna), fotonapetostno steklo (velika prisesna silikonska priseska, brez prask)
F.2 Tisk in papir
1. Zajem papirja/tiskovine (vpojni papirni material, rahel podtlak za preprečevanje trganja in kontaminacije črnila)
III. Povzetek logike prilagajanja jedra
| Značilnosti obdelovanca | Program prilagajanja pipete | Ustrezni industrijski scenariji |
| Tanek/krhek/precizen | Silikonski/keramični material, mikro podtlak, mikro sesalna šoba | Elektronski polprevodniki, farmacevtski izdelki |
| Težki predmeti / velika velikost | Gumijasti material, prisesek velikega premera, niz priseskov | Avtomobili, logistični paneli |
| Zdravje/preprečevanje onesnaževanja | Silikon za hrano/medicino, strukturo, ki jo je enostavno čistiti | Zdravilo, hrana |
| Mehke / nepravilne površine | Gobast material, deformabilna priseska | Notranjost avtomobilov, hrana |
| Antistatične zahteve | Antistatični silikon s pomočjo ionskega vetra | elektronski polprevodnik |
