Vakuumsko sesanje je ključna rešitev za "fleksibilno prijemanje" v industrijski avtomatizaciji s štirimi glavnimi prednostmi: nepoškodljivo prijemanje, prilagodljivost večmaterialnim/nepravilnim obdelovancem, čista in okoljska zaščita ter prilagodljivo delovanje. Lahko se prilagodi različnim industrijskim značilnostim obdelovancev (tanek/debel, natančen/grob, sanitarni/standard).
Tanke ploščate vakuumske priseske ZP2
Kot vodilni kitajski proizvajalec naša tovarna ponuja prilagojene tanke ploščate vakuumske priseske ZP2 (ø10–30 mm). Rešitev neposrednega dobavitelja Commaelec z žlebasto strukturo "MT" preprečuje deformacijo filmov in tankih listov. Na zalogi imamo NBR in prevodni silikon ter dele iz nerjavečega jekla, ki so na voljo za industrijo litijevih baterij.
Kliknite in začnite z izbiro
》Nazaj na informacije o izdelku

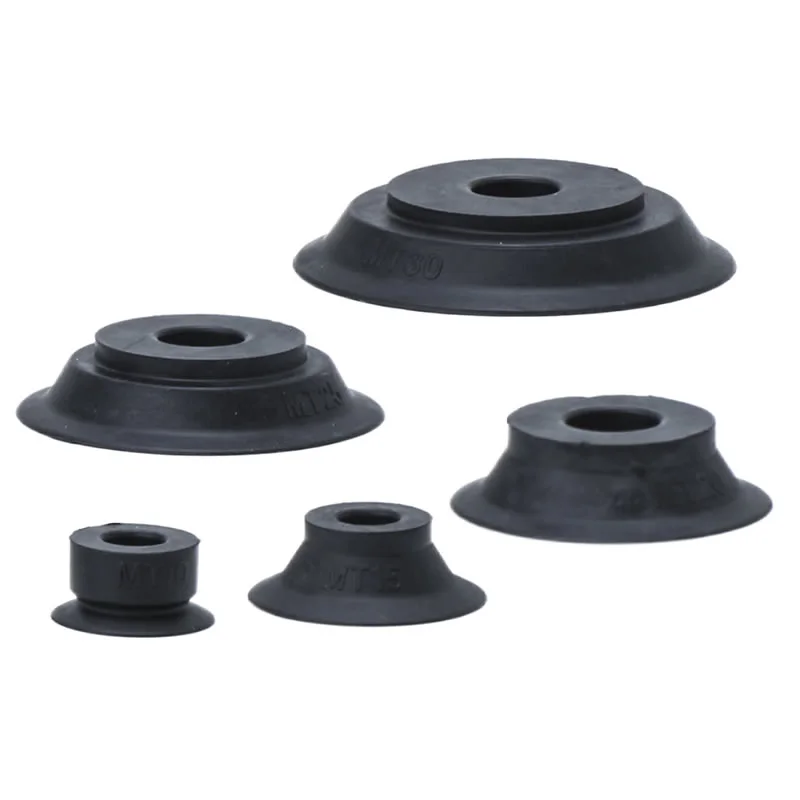

Tanke ploščate vakuumske priseske ZP2
Enota za tanko ploščato vakuumsko blazinico serije ZP2

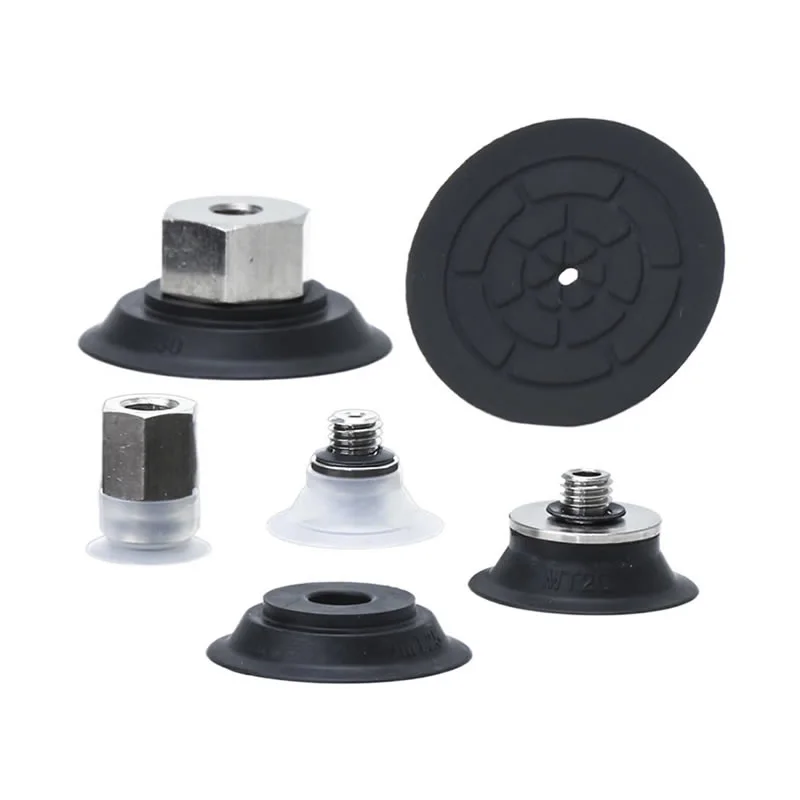

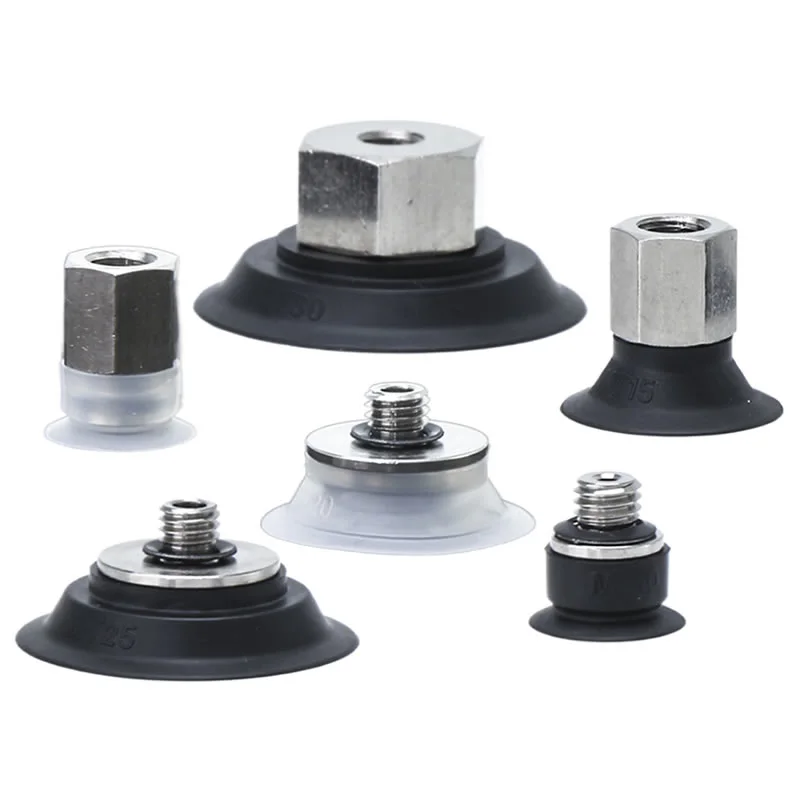

Serija ZP2-T z adapterjem Tanka ravna vakuumska blazinica
Opis
Kako naročiti
Specifikacije / Material
Aplikacije
Vir
Tanke ploščate vakuumske priseske ZP2 so natančne komponente znotraj pnevmatskih prijemalnih sistemov, posebej zasnovane za rokovanje s tankimi in zlahka deformabilnimi obdelovanci. V industrijskih specifikacijah običajno nosijo strukturno kodo "MT", kar pomeni vključitev specializirane zasnove z utori v njihovo notranjo strukturo.
Lastnosti izdelka:Ta prisesek učinkovito preprečuje deformacijo ravnih obdelovancev med adsorpcijo, zaradi česar je idealen za tanke plošče, filme in druge zlahka deformabilne materiale.
Tehnični podatki:Prisesek je na voljo v različnih premerih, vključno s φ10, φ15, φ20, φ25 in φ30.
Materiali priseskov:Običajne možnosti vključujejo NNBR (nitrilno gumo) in GS (prevodno silikonsko gumo), pri čemer je vsak material prilagojen posebnim delovnim okoljem in zahtevam po delih.
Polja uporabe:Tanke ploščate vakuumske priseske ZP2 se pogosto uporabljajo v proizvodnji, avtomatiziranih proizvodnih linijah, robotiki in logistiki itd. Uporabljajo se lahko za prenašanje lahkih ali srednje težkih ravnih predmetov, kot so steklo, plastika in kovina.
pogosta vprašanja
Kateri materiali so na voljo in kakšne so njihove razlike?
Tanke ploščate vakuumske priseske ZP2 so na voljo v več materialih, ki ustrezajo dejanskim delovnim pogojem:
NBR: stroškovno učinkovit, dobra odpornost proti obrabi za splošno uporabo
Silikon: odlična toplotna odpornost in ne pušča sledi, idealen za občutljive površine
PU (poliuretan): visoka vzdržljivost za visoko ciklične operacije
FKM (Fluorkavčuk): močna odpornost na kemikalije in olja
EPR: primeren za posebne okoljske zahteve
Commaelec zagotavlja dosledno kakovost materiala in podpira prilagajanje za posebne aplikacije (npr. antistatične).
Za katere obdelovance so najprimernejše tanke ploščate priseske?
Gladke, ravne površine, kot so kovinske plošče, steklo, plastične plošče
Tanki ali lahki obdelovanci, ki zahtevajo stabilen, enakomeren stik
Aplikacije, kjer so potrebne minimalne deformacije in natančno pozicioniranje
Tanka ploščata oblika poveča kontaktno površino, izboljša tesnjenje in zmanjša uhajanje zraka.
Kakšno je območje temperaturne odpornosti?
Tipični razponi (odvisno od materiala):
NBR: -10°C do 80°C
Silikon: -40°C do 200°C
PU: -20°C do 80°C
FKM: do ~200°C z močno kemično stabilnostjo
Commaelec lahko priporoči ustrezne materiale glede na vašo dejansko temperaturo in okolje.
Ali se lahko uporabljajo z navpičnim ali vodoravnim vstopom v vakuum?
ja Tanke ploščate vakuumske priseske ZP2 podpirajo prilagodljivo namestitev:
Navpični vakuumski vstop (standardno za kompaktne nastavitve)
Horizontalni/stranski vstop za prostorsko omejene sisteme
Združljivo z adapterji in vmesnimi nosilci
Commaelec ponuja več možnosti povezovanja, ki ustrezajo različni postavitvi opreme.
Kako jih pravilno vzdrževati, da podaljšamo življenjsko dobo?
Redno preverjajte obrabljenost, razpoke ali deformacije tesnilnega roba
Površine naj bodo čiste, da prah ne vpliva na tesnjenje
Izogibajte se pretiranemu vakuumskemu tlaku ali neusklajenosti
Uporabite varovalne nosilce, da zmanjšate udarce pri hitrih operacijah
Obrabljene čaše pravočasno zamenjajte, da ohranite stabilnost sistema

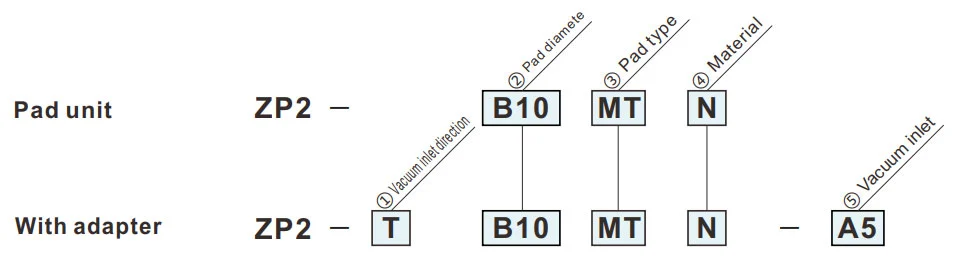

Kako naročiti
- Za adsorpcijo tankih listov ali filmov. Adsorpcijska površina z utorom.
- Zmanjša se deformacija ravne površine med adsorpcijo.
- Ni primeren za prenašanje obdelovancev, ki povzročajo obremenitev.
- Glede na debelino pločevine lahko nastanejo gube.
- Pred uporabo preverite debelino.
| ①Vakuumska vstopna smer | |
| T | Navpično |
| ③ Vrsta blazinice | |
| MT | Tanka ravna (z utorom) |
| ②Premer blazinice (mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
| GN | Prevodni NBR |
| GS | Prevodna silikonska guma |
Zeleni simbol so modeli po meri.
| ⑤Vakuumski dovod | |
| H5 | M5x0,8 (moški) |
| B5 | M5x0,8 (ženski) |
Mere (mm)
Zeleni simbol so modeli po meri.
MT
Tanka ravna (z utorom)
| Model | øA | øB | øC | øD | øE | |||
|
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Referenčni model: ZP2-B10MTN
Montažne mere adapterja
Veljavna blazinica: B10MT/B15MT
Veljavna blazinica: B20MT/B25MT/B30MT
ZP2-T
Navpično
H5
| Model | øA | øB | øC | D | Adapter | |||||
|
① Vakuum vstopna smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑤ Vakuum dovod |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Referenčni model: ZP2-TB10MTGS-H5
ZP2-T
Navpično
B5
| Model | øA | øB | C | Adapter | |||||
|
① Vakuum vstopna smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑤ Vakuum dovod |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Referenčni model: ZP2-TB10MTGS-B5
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
|
Material
Značilnosti
|
Simbol | Durometer HS (±5°) |
barva od guma |
Delovanje temperatura območje (°C) |
Olje odpornost bencin |
Olje odpornost benzol |
Osnova odpornost |
kislina odpornost |
Odpornost na vremenske vplive | Ozon odpornost |
Abrazija odpornost |
Vodoodporen | Topilo odpornost (benzen, toluen) |
Aplikacija |
| NBR | N | 50 | Črna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prenos splošnega dela, valovita plošča, furnir, železna plošča in drugo |
| Silikonska guma | S | 45 ~ 50 | Bela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik, odstranjevanje iz tlačnega litja, tanko delo, predelovalec hrane |
| Uretanska guma | U | 50 ~ 60 | Rjava | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Valovita plošča, železna plošča, furnir plošča |
| FKM | F | 60 | Črna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemično delo |
| Prevodni NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Splošno delo polprevodnika (statična električna odpornost) | |
| Prevodna silikonska guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik (statična elektrika) |
Zgornja tabela zajema samo splošne značilnosti obravnavanih gumijastih materialov. Modri simbol so modeli po meri.
Prikaz uporabe pnevmatskih komponent (vakuumske priseske) na različnih industrijskih področjih
I. Temeljne prednosti
II. Ekstrakcija aplikacij po panogah
A. Medicina in medicinska industrija
A.1：Osnovne zahteve:Čisto in brez onesnaževanja (skladno s FDA/GMP), nežno in neškodljivo ter preprečuje navzkrižno kontaminacijo
A.2 Ključni scenariji:
1. Farmacevtska embalaža: steklenička z zdravili / farmacevtska plošča / zbiralnik vrečke za infuzijo (prisesek iz silikona za živila, brez odvajanja delcev)
2. Sestavljanje medicinskih pripomočkov: kirurški instrumenti/medicinski katetri/kosi protez (nastavljiv podtlak, zaščita pred deformacijami)
3. Biološki laboratorij: petrijevka/centrifugalna epruveta/prenos reagentne kartice (kemično odporen, sterilno kompatibilen)
B. Industrija elektronike in polprevodnikov
B.1 Temeljne zahteve:antistatičen (10⁶-10¹¹Ω), natančno pozicioniranje (napaka ≤0,01 mm), odpornost na praske
B.2 Ključni scenariji:
1. Čip/polprevodnik: ravnanje z rezinami, embalaža čipov (porozna keramika/antistatični silikonski prisesek, enakomeren podtlak za preprečevanje zloma)
2. PCB/komponente: Fleksibilno PCB, mikro komponente (upori 0402), nameščene na površini (tanke silikonske/gelne/mikro priseske za preprečevanje gubanja/trganja)
3. Zaslon: plošča LCD/OLED, steklo na dotik (visoko prozoren material, brez madežev in prask)
C. Industrija avtomobilov in avtomobilskih delov
C.1 Temeljne zahteve:veliko sesanje (enojni sesalni disk ≥500N), prilagoditev več specifikacij (kovina/plastika/steklo), nedrseča
C.2 Ključni scenariji:
4. Izdelava karoserije: jeklena plošča/varjenje okvirja vrat (guma velikega premera/matrika z več priseski, protizdrsna tekstura)
5. Steklo/notranjost: namestitev vetrobranskega stekla, prenos površine usnjenega sedeža (temperaturno odporni silikonski/gobasti priseski, zaščita pred deformacijami)
6. Deli: ohišje valja motorja / ohišje menjalnika (vakuum + mehanska ključavnica, proti padcu)
D. Živilska in embalažna industrija
D.1 Temeljne zahteve:Material za živila (certifikat FDA), enostaven za čiščenje, odporen na udarce
D.2 Ključni scenariji:
1. Ravnanje s hrano: razvrščanje pekovskih izdelkov/svežega mesa/sadja (nizka sesalna goba, brez vonja in enostavna za pranje)
2. Avtomatizacija pakiranja: odpiranje embalažne vrečke, sterilno oblikovanje kartona (odprava statične elektrike/večtočkovno sesanje, primerno za tanko/trdo embalažo)
E. Industrija logistike in skladiščenja
E.1 Temeljne zahteve:učinkovito prilagajanje (več specifikacij blaga), stabilen pritisk, proti padcu
E.2 Ključni scenariji:
1. Ravnanje s kartonom: sortiranje kartona v e-trgovini (nastavljiv sesalni niz, vakuumski tlak)
2. Plošča/zvitek: prenos zvitka iz lesene plošče/plastične folije (dolg trak/obročasta sesalna skodelica, enakomerna adsorpcija za preprečevanje zamika)
F. Nova energija in posebne industrije
F.1 Nova energija (litijeva baterija/pv):
1. Litijeva baterijska plošča (antistatična porozna priseska, protiprašna), fotonapetostno steklo (velika prisesna silikonska priseska, brez prask)
F.2 Tisk in papir
1. Zajem papirja/tiskovine (vpojni papirni material, rahel podtlak za preprečevanje trganja in kontaminacije črnila)
III. Povzetek logike prilagajanja jedra
| Značilnosti obdelovanca | Program prilagajanja pipete | Ustrezni industrijski scenariji |
| Tanek/krhek/precizen | Silikonski/keramični material, mikro podtlak, mikro sesalna šoba | Elektronski polprevodniki, farmacevtski izdelki |
| Težki predmeti / velika velikost | Gumijasti material, prisesek velikega premera, niz priseskov | Avtomobili, logistični paneli |
| Zdravje/preprečevanje onesnaževanja | Silikon za hrano/medicino, strukturo, ki jo je enostavno čistiti | Zdravilo, hrana |
| Mehke / nepravilne površine | Gobast material, deformabilna priseska | Notranjost avtomobilov, hrana |
| Antistatične zahteve | Antistatični silikon s pomočjo ionskega vetra | elektronski polprevodnik |
Priročnik za namestitev
PDF Prenos
Opozorilo + Pozor （Preberite pred uporabo）
PDF Prenos
