Vakuumsko sesanje je ključna rešitev za "fleksibilno prijemanje" v industrijski avtomatizaciji s štirimi glavnimi prednostmi: nepoškodljivo prijemanje, prilagodljivost večmaterialnim/nepravilnim obdelovancem, čista in okoljska zaščita ter prilagodljivo delovanje. Lahko se prilagodi različnim industrijskim značilnostim obdelovancev (tanek/debel, natančen/grob, sanitarni/standard).

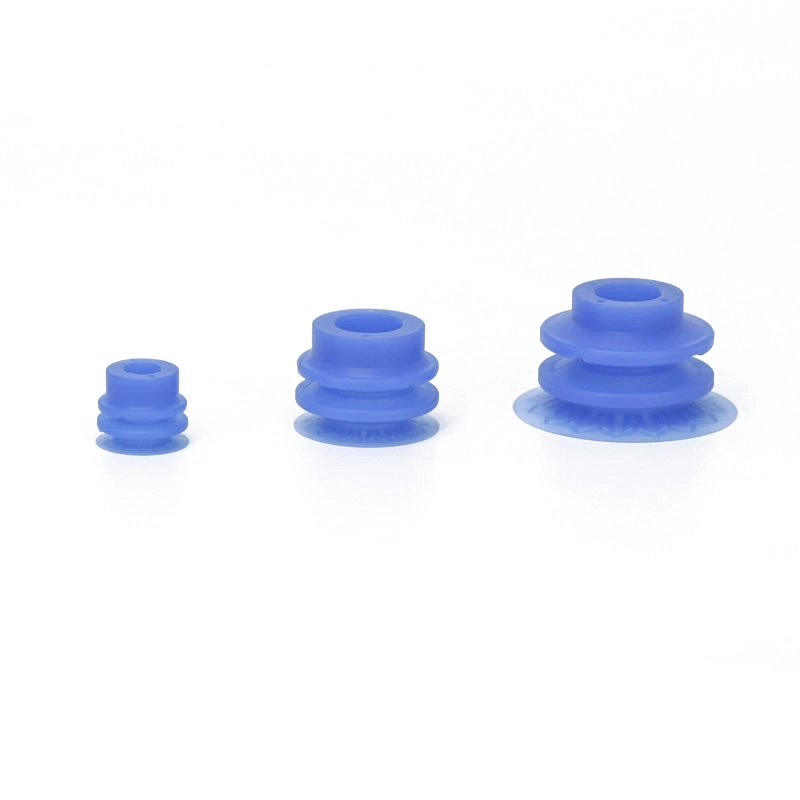

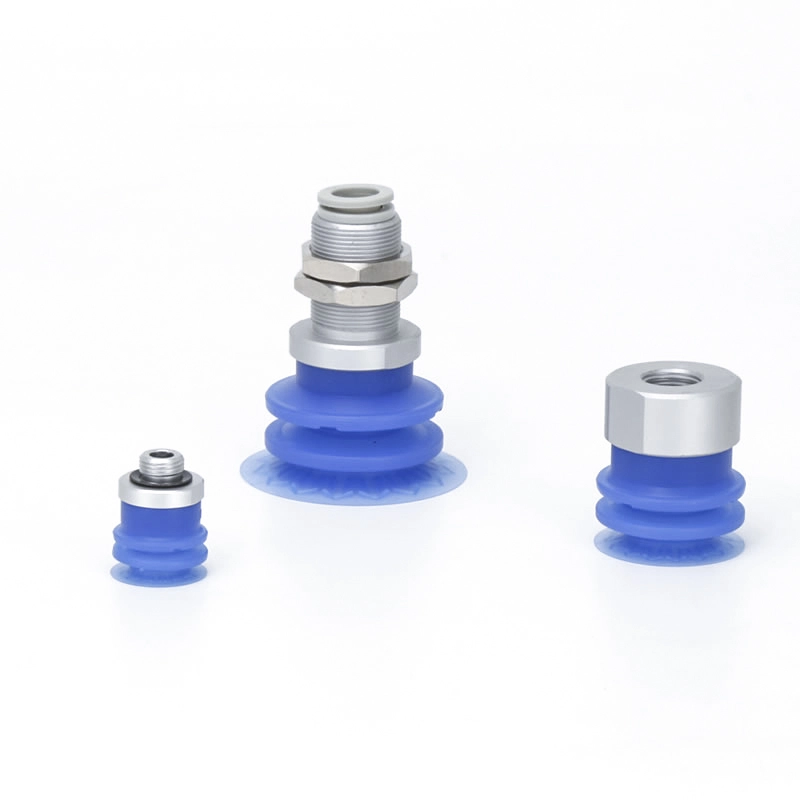

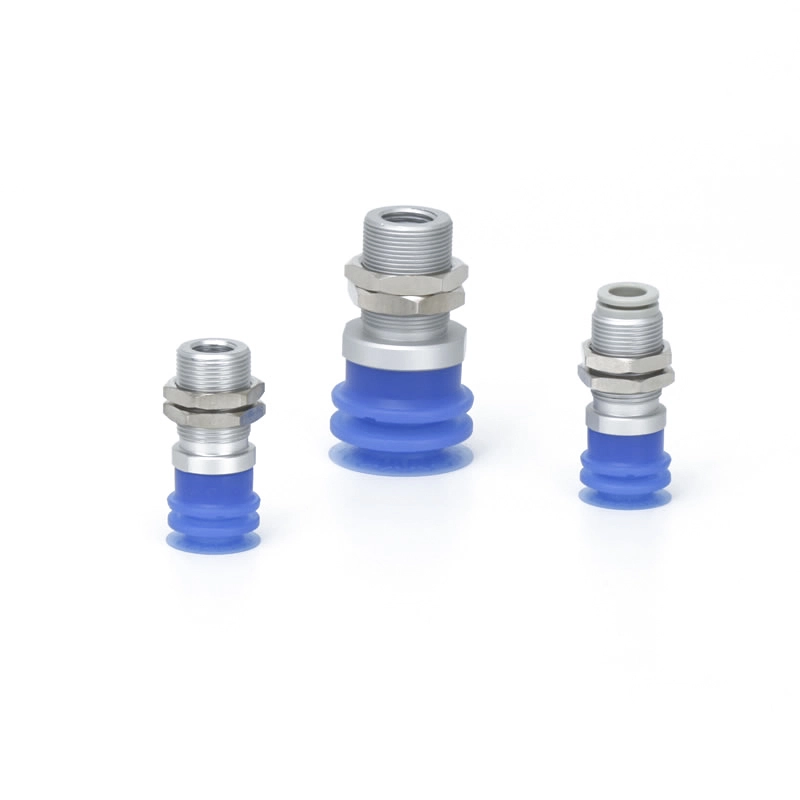

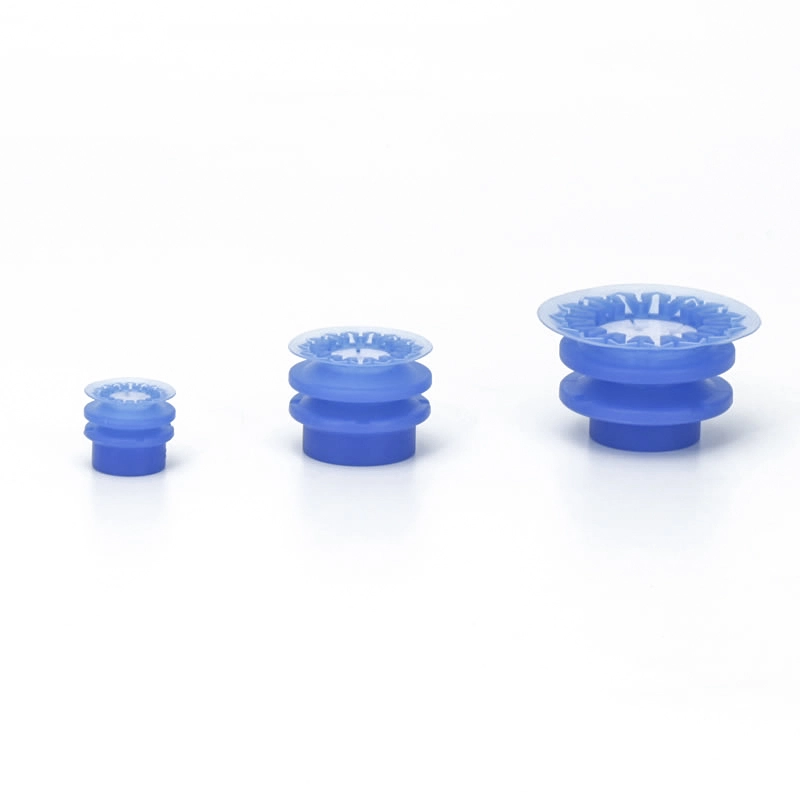

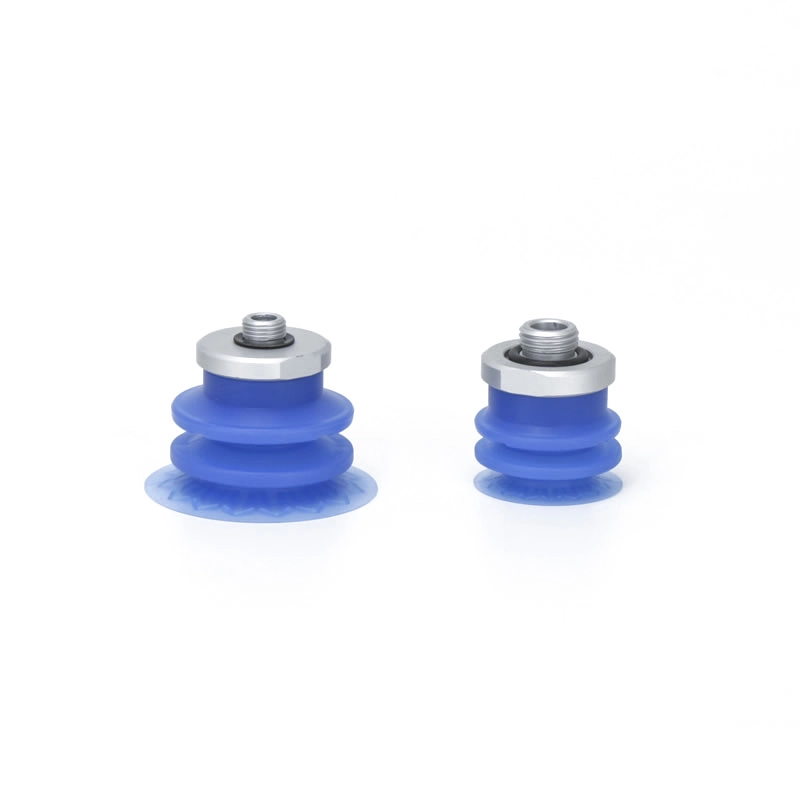

2,5-stopenjske vakuumske priseske z mehom ZP3P-JT
Za 2,5-stopenjske vakuumske priseske z mehom ZP3P-JT so specializirane za visoko natančno rokovanje s tankimi, prožnimi in zlahka deformabilnimi materiali. Široko se uporabljajo v avtomatiziranih pakirnih linijah za hrano, medicinske in potrošniške izdelke, saj omogočajo stabilen oprijem filmskih vrečk, plastičnih listov in mehke embalaže. S prožnim tesnilnim robom in higieničnimi silikonskimi materiali zagotavljajo dosleden oprijem, zmanjšujejo deformacije in podpirajo čisto in učinkovito delovanje v okoljih hitre avtomatizacije.
Kliknite in začnite z izbiro
》Nazaj na informacije o izdelku
2,5-stopenjske vakuumske priseske z mehom ZP3P-JT
2,5-stopenjska vakuumska enota z mehom serije ZP3P
Serija ZP3P-T z 2,5-stopenjskimi vakuumskimi blazinicami z adapterskim mehom
Opis
Kako naročiti
Specifikacije / Material
Aplikacije
Vir
Ključne prednosti 2,5-stopenjskih vakuumskih priseskov z mehom ZP3P-JT
Optimalna prilagoditev in prilagodljivost:Struktura v obliki meha in prožna obloga se prilagajata neravnim ali ukrivljenim površinam filma, kar zagotavlja varen oprijem.
Odličen učinek blaženja:Zasnova harmonike absorbira tresljaje med delovanjem pri visokih hitrostih in tako zmanjša deformacijo filma.
Kompenzacija višine:Večstopenjski sloji omogočajo rokovanje s filmi različnih debelin brez izgube sesanja.
Zmanjšana škoda/označevanje:Mehki silikon in posebne obloge ščitijo občutljivo embalažo ter preprečujejo gube, trganje ali sledi.
Vsestransko ravnanje z materialom:Primerno za embalažne folije za živila, medicinske in kozmetične izdelke, kot tudi za tanke plastične in etilenske plošče.
Poenostavljen dizajn:Enoslojne ali večslojne konfiguracije podpirajo enostavno namestitev in integracijo v avtomatizirane sisteme pick and place.
pogosta vprašanja
Za kaj se uporablja serija ZP3P-JT?
2,5-stopenjski vakuumski priseski z mehom ZP3P-JT se uporabljajo za ravnanje s prožnimi folijami in tankimi, deformabilnimi materiali. Široko se uporabljajo v embalaži za hrano in medicinske izdelke, vključno z vrečkami za pijačo, vrečkami za prašek in farmacevtsko embalažo, pa tudi pri logističnem sortiranju in avtomatizirani obdelavi filmov.
Ali obstaja možnost za zmanjšanje deformacije vrečke?
Da, prožna tesnilna obloga in optimizirana struktura reber pomagata enakomerno porazdeliti pritisk
Zmanjša gubanje, puščanje in deformacijo med rokovanjem
Katere so ključne značilnosti priseska ZP3P-JT?
2,5-stopenjski vakuumski priseski z mehom ZP3P-JT imajo 2,5-stopenjsko strukturo meha, ki ponuja kombinacijo prilagodljivosti in zmogljivosti blaženja udarcev. Njegovo krilo vključuje ojačano rebrasto zasnovo, ki učinkovito izboljša tako tesnjenje kot stabilnost. Ravna sesalna površina zagotavlja varen oprijem tankoslojnih materialov, medtem ko enota podpira pospeške do 4G, kar učinkovito zavira vibracije in deformacije.
Ali so primerni za aplikacije z visoko hitrostjo?
Da, zasnovan za hitre avtomatizirane proizvodne linije
Stabilna zmogljivost pri hitrem pospeševanju/pojemku (do 4G)
Idealno za hitro zbiranje in pakiranje

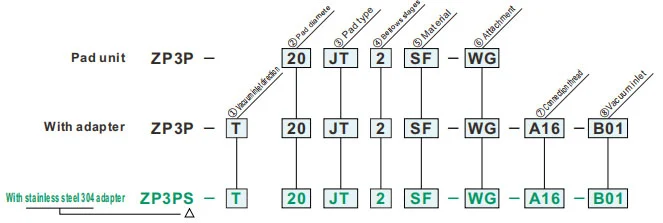

Kako naročiti
- Za adsorpcijski prenos obdelovancev s fleksibilno mehko folijo
- Krilo iz tanke folije in posebno oblikovana rebra
- Ploščati nastavek za zmanjšanje gub
- Blazinica modre barve, med pregledom kontaminacije je vakuumsko blazinico enostavno razlikovati po barvi
Specifikacije
| Delovno temperaturno območje | - 30 ~ 90 ℃ | |
| Pad | Material | Silikonska guma |
| barva | Modra | |
| Trdota (Shore A:±5°) | A40/S | |
| Priloga | Material | Sintetična smola / Nerjaveče jeklo |
| barva | Bela | |
| ①Vakuumska vstopna smer | |
| T | Navpično |
| ②Premer blazinice (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③ Vrsta blazinice | |
| JT | Vrsta meha |
| ④ Stopnje meha | |
| 2 | 2,5-stopenjski |
| ⑤Material | |
| SF | Silikonska guma |
| ⑥Priloga | |
| Nič | Brez priloge |
| W | Nastavek z veliko luknjo |
| WF | Ravna pritrditev |
| WM | Mrežasti nastavek |
| WG | Porozno pritrditev |
| ⑦Priključni navoj | ⑧Vakuumski dovod | Premer blazinice | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Nič | - | moški nit |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| ženska nit |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| moški nit |
A16 | M16 x 1,0 | ženska nit |
B01 | Rc1/8 | ● | - |
| Z enim dotikom prileganje |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x 1,0 | ženska nit |
B02 | 8 mm | - | ● | |
| Z enim dotikom prileganje |
10 | 10 mm | - | ● | |||
| Priloga | W | WF | WM | WG | |
| Slika dela |
|
|
|
|
|
| Opis | Povečana velikost lukenj za zagotovitev sesalnega pretoka Združljivo z vakuumskimi puhalnimi črpalkami |
Za zmanjšanje gub Za tanke obdelovance z malo deformacije Sesalna odprtina je zatesnjena z ravno površino, da se prepreči sesanje obdelovanca Omejuje gibanje krila in zmanjšuje poškodbe obdelovanca |
Preprečuje vdor tujkov v cevovod Enostavno preverjanje zamašitve in enostavno čiščenje Zmanjšana pogostost zamenjave elementa sesalnega filtra | - | |
| Številka dela | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ZP3PWM-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ZP3PWM-25JT2 | ZP3PWG-25JT2 | |
| ø32 | ZP3PW-32JT2 | ZP3PWF-32JT2 | ZP3PWM-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ZP3PWM-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ZP3PWM-50JT2 | ZP3PWG-50JT2 | |
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
|
Material
Značilnosti
|
Simbol | Durometer HS (±5°) |
barva od guma |
Delovanje temperatura območje (°C) |
Olje odpornost bencin |
Olje odpornost benzol |
Osnova odpornost |
kislina odpornost |
Odpornost na vremenske vplive | Ozon odpornost |
Abrazija odpornost |
Vodoodporen | Topilo odpornost (benzen, toluen) |
Aplikacija |
| NBR | N | 50 | Črna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prenos splošnega dela, valovita plošča, furnir, železna plošča in drugo |
| Silikonska guma | S | 45 ~ 50 | Bela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik, odstranjevanje iz tlačnega litja, tanko delo, predelovalec hrane |
| Uretanska guma | U | 50 ~ 60 | Rjava | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Valovita plošča, železna plošča, furnir plošča |
| FKM | F | 60 | Črna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemično delo |
| Prevodni NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Splošno delo polprevodnika (statična električna odpornost) | |
| Prevodna silikonska guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik (statična elektrika) |
Zgornja tabela zajema samo splošne značilnosti obravnavanih gumijastih materialov. Modri simbol so modeli po meri.
Prikaz uporabe pnevmatskih komponent (vakuumske priseske) na različnih industrijskih področjih
I. Temeljne prednosti
II. Ekstrakcija aplikacij po panogah
A. Medicina in medicinska industrija
A.1：Osnovne zahteve:Čisto in brez onesnaževanja (skladno s FDA/GMP), nežno in neškodljivo ter preprečuje navzkrižno kontaminacijo
A.2 Ključni scenariji:
1. Farmacevtska embalaža: steklenička z zdravili / farmacevtska plošča / zbiralnik vrečke za infuzijo (prisesek iz silikona za živila, brez odvajanja delcev)
2. Sestavljanje medicinskih pripomočkov: kirurški instrumenti/medicinski katetri/kosi protez (nastavljiv podtlak, zaščita pred deformacijami)
3. Biološki laboratorij: petrijevka/centrifugalna epruveta/prenos reagentne kartice (kemično odporen, sterilno kompatibilen)
B. Industrija elektronike in polprevodnikov
B.1 Temeljne zahteve:antistatičen (10⁶-10¹¹Ω), natančno pozicioniranje (napaka ≤0,01 mm), odpornost na praske
B.2 Ključni scenariji:
1. Čip/polprevodnik: ravnanje z rezinami, embalaža čipov (porozna keramika/antistatični silikonski prisesek, enakomeren podtlak za preprečevanje zloma)
2. PCB/komponente: Fleksibilno PCB, mikro komponente (upori 0402), nameščene na površini (tanke silikonske/gelne/mikro priseske za preprečevanje gubanja/trganja)
3. Zaslon: plošča LCD/OLED, steklo na dotik (visoko prozoren material, brez madežev in prask)
C. Industrija avtomobilov in avtomobilskih delov
C.1 Temeljne zahteve:veliko sesanje (enojni sesalni disk ≥500N), prilagoditev več specifikacij (kovina/plastika/steklo), nedrseča
C.2 Ključni scenariji:
4. Izdelava karoserije: jeklena plošča/varjenje okvirja vrat (guma velikega premera/matrika z več priseski, protizdrsna tekstura)
5. Steklo/notranjost: namestitev vetrobranskega stekla, prenos površine usnjenega sedeža (temperaturno odporni silikonski/gobasti priseski, zaščita pred deformacijami)
6. Deli: ohišje valja motorja / ohišje menjalnika (vakuum + mehanska ključavnica, proti padcu)
D. Živilska in embalažna industrija
D.1 Temeljne zahteve:Material za živila (certifikat FDA), enostaven za čiščenje, odporen na udarce
D.2 Ključni scenariji:
1. Ravnanje s hrano: razvrščanje pekovskih izdelkov/svežega mesa/sadja (nizka sesalna goba, brez vonja in enostavna za pranje)
2. Avtomatizacija pakiranja: odpiranje embalažne vrečke, sterilno oblikovanje kartona (odprava statične elektrike/večtočkovno sesanje, primerno za tanko/trdo embalažo)
E. Industrija logistike in skladiščenja
E.1 Temeljne zahteve:učinkovito prilagajanje (več specifikacij blaga), stabilen pritisk, proti padcu
E.2 Ključni scenariji:
1. Ravnanje s kartonom: sortiranje kartona v e-trgovini (nastavljiv sesalni niz, vakuumski tlak)
2. Plošča/zvitek: prenos zvitka iz lesene plošče/plastične folije (dolg trak/obročasta sesalna skodelica, enakomerna adsorpcija za preprečevanje zamika)
F. Nova energija in posebne industrije
F.1 Nova energija (litijeva baterija/pv):
1. Litijeva baterijska plošča (antistatična porozna priseska, protiprašna), fotonapetostno steklo (velika prisesna silikonska priseska, brez prask)
F.2 Tisk in papir
1. Zajem papirja/tiskovine (vpojni papirni material, rahel podtlak za preprečevanje trganja in kontaminacije črnila)
III. Povzetek logike prilagajanja jedra
| Značilnosti obdelovanca | Program prilagajanja pipete | Ustrezni industrijski scenariji |
| Tanek/krhek/precizen | Silikonski/keramični material, mikro podtlak, mikro sesalna šoba | Elektronski polprevodniki, farmacevtski izdelki |
| Težki predmeti / velika velikost | Gumijasti material, prisesek velikega premera, niz priseskov | Avtomobili, logistični paneli |
| Zdravje/preprečevanje onesnaževanja | Silikon za hrano/medicino, strukturo, ki jo je enostavno čistiti | Zdravilo, hrana |
| Mehke / nepravilne površine | Gobast material, deformabilna priseska | Notranjost avtomobilov, hrana |
| Antistatične zahteve | Antistatični silikon s pomočjo ionskega vetra | elektronski polprevodnik |
