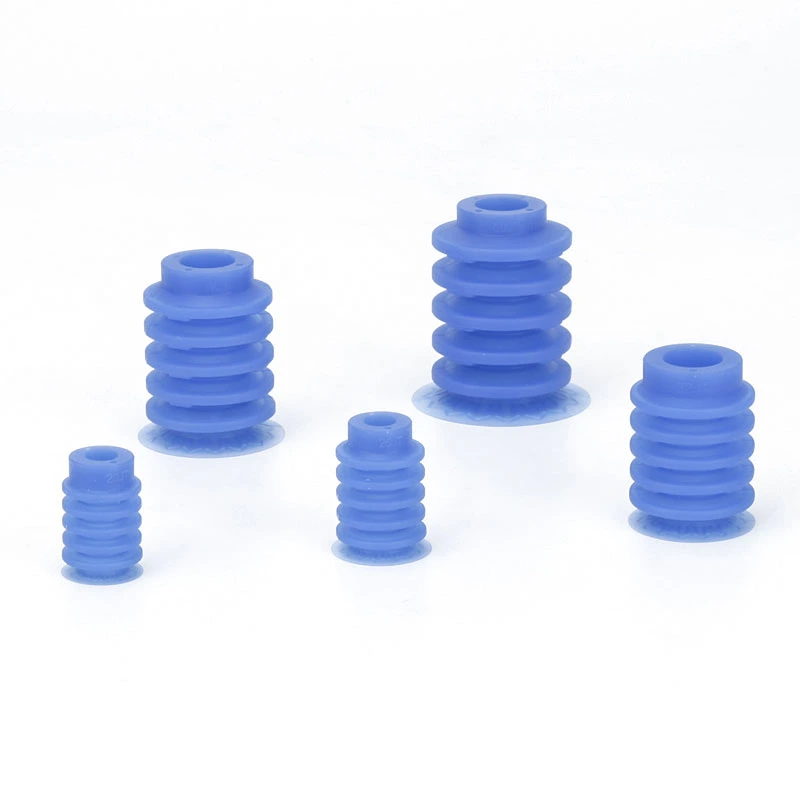

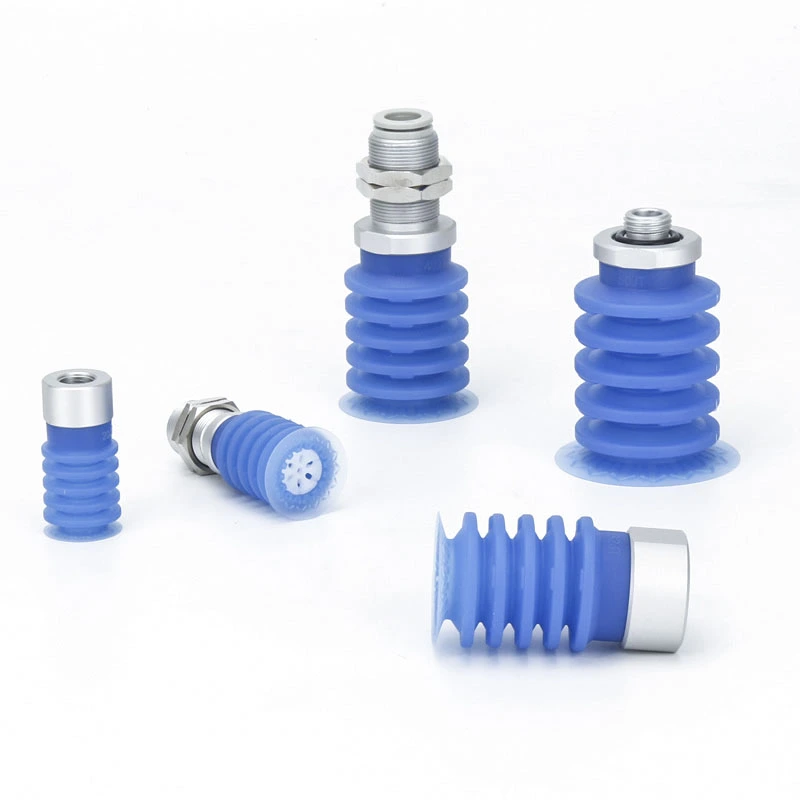

5,5-stopenjski vakuumski priseski z mehom ZP3P-JT
Vabimo vas, da izberete med 5,5-stopenjskimi vakuumskimi priseski z mehom ZP3P-JT iz naše tovarne, ki so na voljo v različnih premerih, vključno s premeri 20 mm, 25 mm, 32 mm, 40 mm in 50 mm. Ta serija je posebej zasnovana za aplikacije avtomatiziranega pakiranja filmov v živilski in medicinski industriji ter je prav tako idealna za ravnanje z različnimi fleksibilnimi materiali, ki so nagnjeni k deformacijam. Struktura 5,5 meha (harmonika) ima vdelana notranja podporna rebra, ki učinkovito preprečujejo, da bi se stene priseska zlepile ena z drugo; poleg tega inherentna zmožnost blaženja giba te zasnove samodejno kompenzira razlike v višini, do katerih pride pri prijemanju materialov v vrečah.
Kliknite in začnite z izbiro
》Nazaj na informacije o izdelku
5,5-stopenjski vakuumski priseski z mehom ZP3P-JT
5,5-stopenjska vakuumska enota z mehom serije ZP3P
Serija ZP3P-T s 5,5-stopenjskimi vakuumskimi blazinicami z adapterskim mehom
Opis
Kako naročiti
Specifikacije / Material
Aplikacije
Vir
Za kaj se uporablja 5,5-stopenjski vakuumski prisesek z mehom ZP3P-JT?

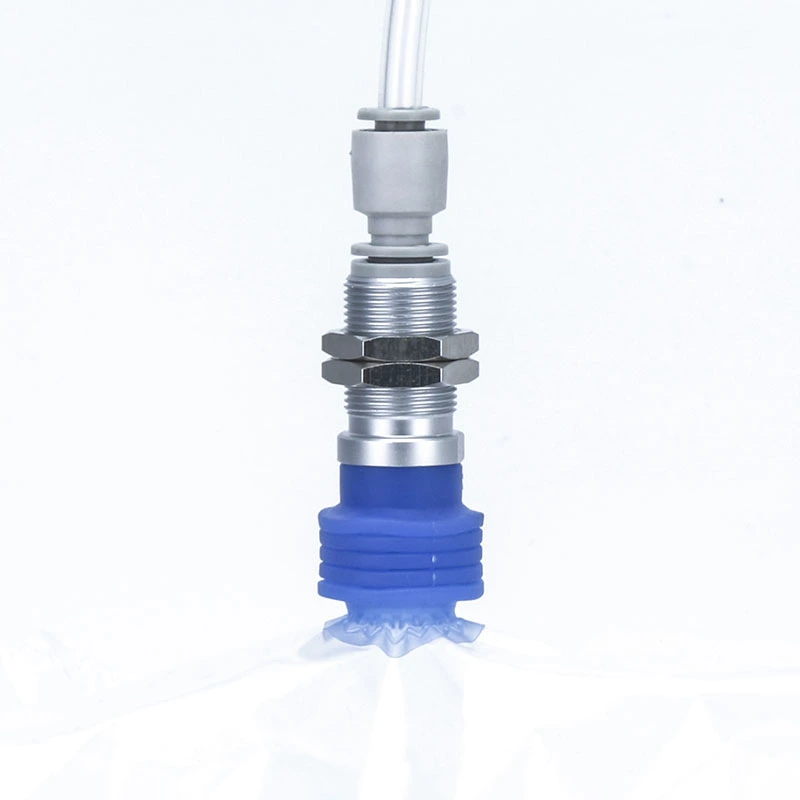

Zasnovan za avtomatizirano rokovanje z visoko deformabilno filmsko embalažo v prehrambeni in medicinski industriji.
Obdeluje embalažo za tekočino/prah, vključno z vrečkami za pijačo, paketi omak, vrečkami za mleko v prahu in vrečkami za moko.
Primerno za tanke folije, etilenske plošče, plastične plošče in druge fleksibilne materiale v visoko natančnih avtomatiziranih sistemih pobiranja in postavitve.
Podpira tudi scenarije avtomatizacije lahke industrije s strogimi higienskimi zahtevami.
Ključne značilnosti 5,5-stopenjskega meha
Struktura tipa harmonike:5,5-stopenjski vakuumski priseski z mehom ZP3P-JT imajo večslojno zasnovo meha, ojačanega s podpornimi rebri, ki učinkovito preprečujejo oprijem in zagotavljajo nemoteno delovanje.

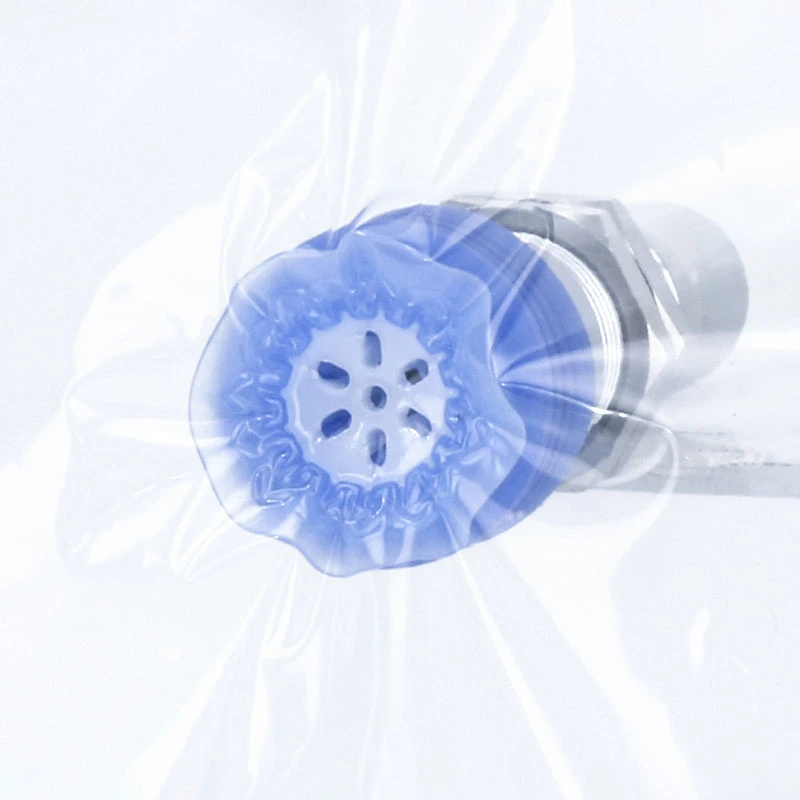

Fleksibilno filmsko krilo:Zagotavlja tesno tesnjenje, zmanjšuje puščanje in preprečuje gube.
Labirintni vakuumski kanali:Razširite sesalno območje in ohranite vakuumski tok za zanesljiv prijem.

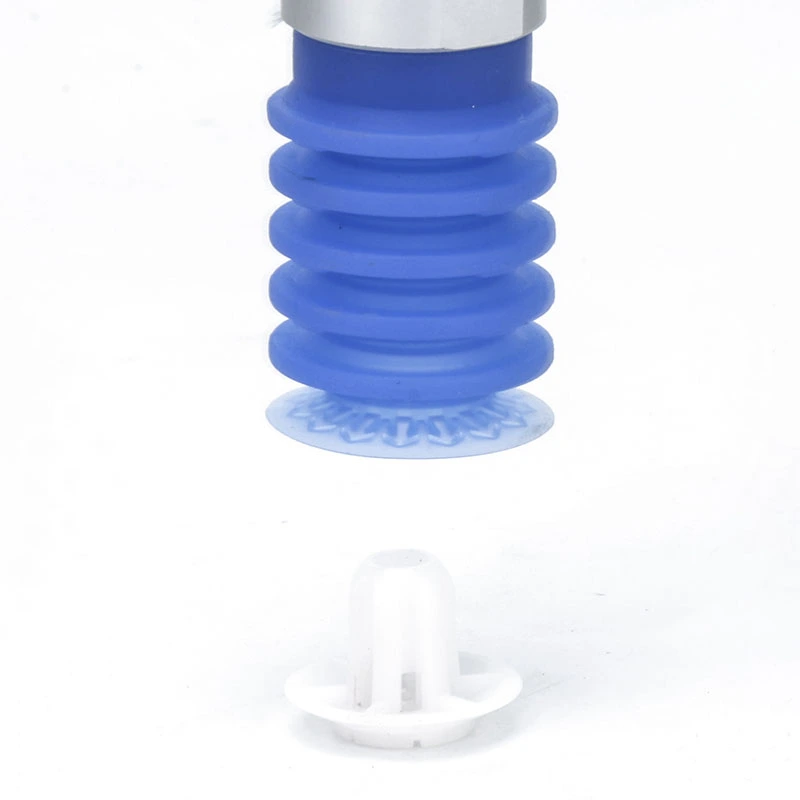

Priloga vodiča:Zmanjša deformacijo skodelice in vibracije komponent med delovanjem.
Oblazinjena poteza:Kompenzira razlike v višini komponent v vrečah.
Filter iz nerjavečega jekla:Preprečuje vdor tujkov in omogoča enostavno čiščenje.
Material in konstrukcija
Izdelano iz silikona s certifikatom FDA za medicinske filme.
Modra silikonska možnost, primerna za linije za predelavo hrane in kozmetično embalažo, z zmožnostjo zaznavanja kontaminacije.
Razpoložljive priloge
Vodilni priključki za večjo stabilnost.
Izbirni blažilniki za zmanjšanje deformacije.
Eno- ali večplastne konfiguracije glede na potrebe aplikacije.
Dobavljive velikosti
Premeri:20 mm, 25 mm, 32 mm, 40 mm, 50 mm.
Združljiv z avtomatiziranimi sistemi za različne industrijske scenarije in scenarije ravnanja z obdelovanci.

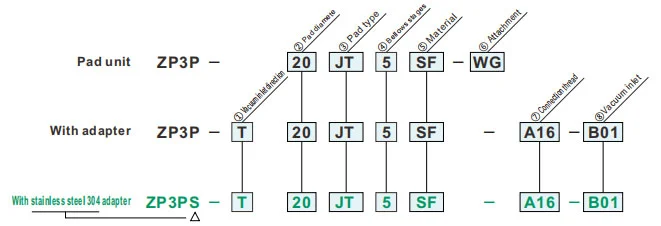

Kako naročiti
- Za adsorpcijski prenos obdelovancev s fleksibilno mehko folijo
- Krilo iz tanke folije in posebno oblikovana rebra
- Nastavek za vodilo, Pospešek/pojemek: Adsorpcijski prenos možen pri 4G
- Blazinica modre barve, med pregledom kontaminacije je vakuumsko blazinico enostavno razlikovati po barvi
| ①Vakuumska vstopna smer | |
| T | Navpično |
| ②Premer blazinice (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③ Vrsta blazinice | |
| JT | Vrsta meha |
| ④ Stopnje meha | |
| 5 | 5,5-Stopnja |
| ⑤Material | |
| SF | Silikonska guma |
| ⑥Priloga | |
| WG | S prilogo |
| ⑦Priključni navoj | ⑧Vakuumski dovod | Premer blazinice | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Nič | - | moški nit |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| ženska nit |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| moški nit |
A16 | M16 x 1,0 | ženska nit |
B01 | Rc1/8 | ● | - |
| Z enim dotikom prileganje |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x 1,0 | ženska nit |
B02 | 8 mm | - | ● | |
| Z enim dotikom prileganje |
10 | 10 mm | - | ● | |||
Zamenjajte nastavek
Specifikacije
| Delovno temperaturno območje | - 30 ~ 90 ℃ | |
| Pad | Material | Silikonska guma |
| barva | Modra | |
| Trdota (Shore A:±5°) | A40/S | |
| Priloga | Material | Umetna smola |
| barva | Bela | |
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
|
Material
Značilnosti
|
Simbol | Durometer HS (±5°) |
barva od guma |
Delovanje temperatura območje (°C) |
Olje odpornost bencin |
Olje odpornost benzol |
Osnova odpornost |
kislina odpornost |
Odpornost na vremenske vplive | Ozon odpornost |
Abrazija odpornost |
Vodoodporen | Topilo odpornost (benzen, toluen) |
Aplikacija |
| NBR | N | 50 | Črna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prenos splošnega dela, valovita plošča, furnir, železna plošča in drugo |
| Silikonska guma | S | 45 ~ 50 | Bela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik, odstranjevanje iz tlačnega litja, tanko delo, predelovalec hrane |
| Uretanska guma | U | 50 ~ 60 | Rjava | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Valovita plošča, železna plošča, furnir plošča |
| FKM | F | 60 | Črna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemično delo |
| Prevodni NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Splošno delo polprevodnika (statična električna odpornost) | |
| Prevodna silikonska guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik (statična elektrika) |
Zgornja tabela zajema samo splošne značilnosti obravnavanih gumijastih materialov. Modri simbol so modeli po meri.
Prikaz uporabe pnevmatskih komponent (vakuumske priseske) na različnih industrijskih področjih
I. Temeljne prednosti
II. Ekstrakcija aplikacij po panogah
A. Medicina in medicinska industrija
A.1：Osnovne zahteve:Čisto in brez onesnaževanja (skladno s FDA/GMP), nežno in neškodljivo ter preprečuje navzkrižno kontaminacijo
A.2 Ključni scenariji:
1. Farmacevtska embalaža: steklenička z zdravili / farmacevtska plošča / zbiralnik vrečke za infuzijo (prisesek iz silikona za živila, brez odvajanja delcev)
2. Sestavljanje medicinskih pripomočkov: kirurški instrumenti/medicinski katetri/kosi protez (nastavljiv podtlak, zaščita pred deformacijami)
3. Biološki laboratorij: petrijevka/centrifugalna epruveta/prenos reagentne kartice (kemično odporen, sterilno kompatibilen)
B. Industrija elektronike in polprevodnikov
B.1 Temeljne zahteve:antistatičen (10⁶-10¹¹Ω), natančno pozicioniranje (napaka ≤0,01 mm), odpornost na praske
B.2 Ključni scenariji:
1. Čip/polprevodnik: ravnanje z rezinami, embalaža čipov (porozna keramika/antistatični silikonski prisesek, enakomeren podtlak za preprečevanje zloma)
2. PCB/komponente: Fleksibilno PCB, mikro komponente (upori 0402), nameščene na površini (tanke silikonske/gelne/mikro priseske za preprečevanje gubanja/trganja)
3. Zaslon: plošča LCD/OLED, steklo na dotik (visoko prozoren material, brez madežev in prask)
C. Industrija avtomobilov in avtomobilskih delov
C.1 Temeljne zahteve:veliko sesanje (enojni sesalni disk ≥500N), prilagoditev več specifikacij (kovina/plastika/steklo), nedrseča
C.2 Ključni scenariji:
4. Izdelava karoserije: jeklena plošča/varjenje okvirja vrat (guma velikega premera/matrika z več priseski, protizdrsna tekstura)
5. Steklo/notranjost: namestitev vetrobranskega stekla, prenos površine usnjenega sedeža (temperaturno odporni silikonski/gobasti priseski, zaščita pred deformacijami)
6. Deli: ohišje valja motorja / ohišje menjalnika (vakuum + mehanska ključavnica, proti padcu)
D. Živilska in embalažna industrija
D.1 Temeljne zahteve:Material za živila (certifikat FDA), enostaven za čiščenje, odporen na udarce
D.2 Ključni scenariji:
1. Ravnanje s hrano: razvrščanje pekovskih izdelkov/svežega mesa/sadja (nizka sesalna goba, brez vonja in enostavna za pranje)
2. Avtomatizacija pakiranja: odpiranje embalažne vrečke, sterilno oblikovanje kartona (odprava statične elektrike/večtočkovno sesanje, primerno za tanko/trdo embalažo)
E. Industrija logistike in skladiščenja
E.1 Temeljne zahteve:učinkovito prilagajanje (več specifikacij blaga), stabilen pritisk, proti padcu
E.2 Ključni scenariji:
1. Ravnanje s kartonom: sortiranje kartona v e-trgovini (nastavljiv sesalni niz, vakuumski tlak)
2. Plošča/zvitek: prenos zvitka iz lesene plošče/plastične folije (dolg trak/obročasta sesalna skodelica, enakomerna adsorpcija za preprečevanje zamika)
F. Nova energija in posebne industrije
F.1 Nova energija (litijeva baterija/pv):
1. Litijeva baterijska plošča (antistatična porozna priseska, protiprašna), fotonapetostno steklo (velika prisesna silikonska priseska, brez prask)
F.2 Tisk in papir
1. Zajem papirja/tiskovine (vpojni papirni material, rahel podtlak za preprečevanje trganja in kontaminacije črnila)
III. Povzetek logike prilagajanja jedra
| Značilnosti obdelovanca | Program prilagajanja pipete | Ustrezni industrijski scenariji |
| Tanek/krhek/precizen | Silikonski/keramični material, mikro podtlak, mikro sesalna šoba | Elektronski polprevodniki, farmacevtski izdelki |
| Težki predmeti / velika velikost | Gumijasti material, prisesek velikega premera, niz priseskov | Avtomobili, logistični paneli |
| Zdravje/preprečevanje onesnaževanja | Silikon za hrano/medicino, strukturo, ki jo je enostavno čistiti | Zdravilo, hrana |
| Mehke / nepravilne površine | Gobast material, deformabilna priseska | Notranjost avtomobilov, hrana |
| Antistatične zahteve | Antistatični silikon s pomočjo ionskega vetra | elektronski polprevodnik |
