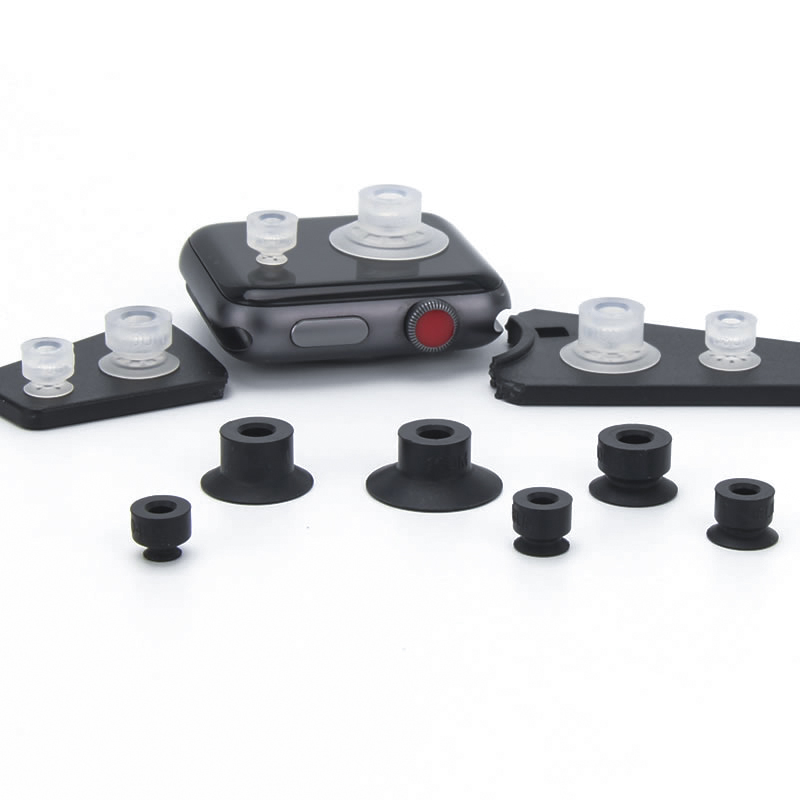

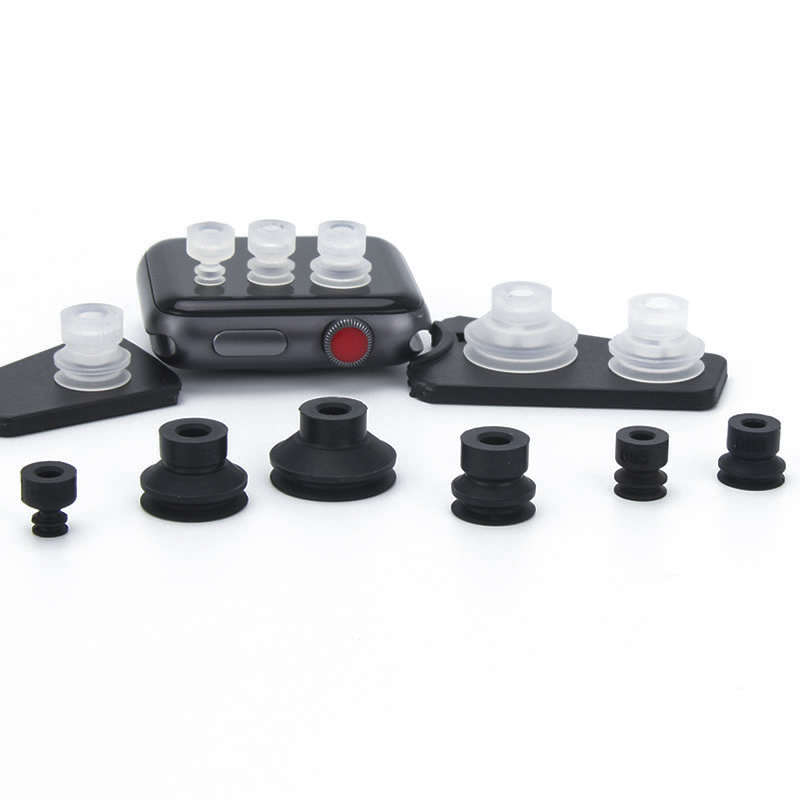

Vakuumske priseske z nizkim trenjem za neposredno montažo ZP3

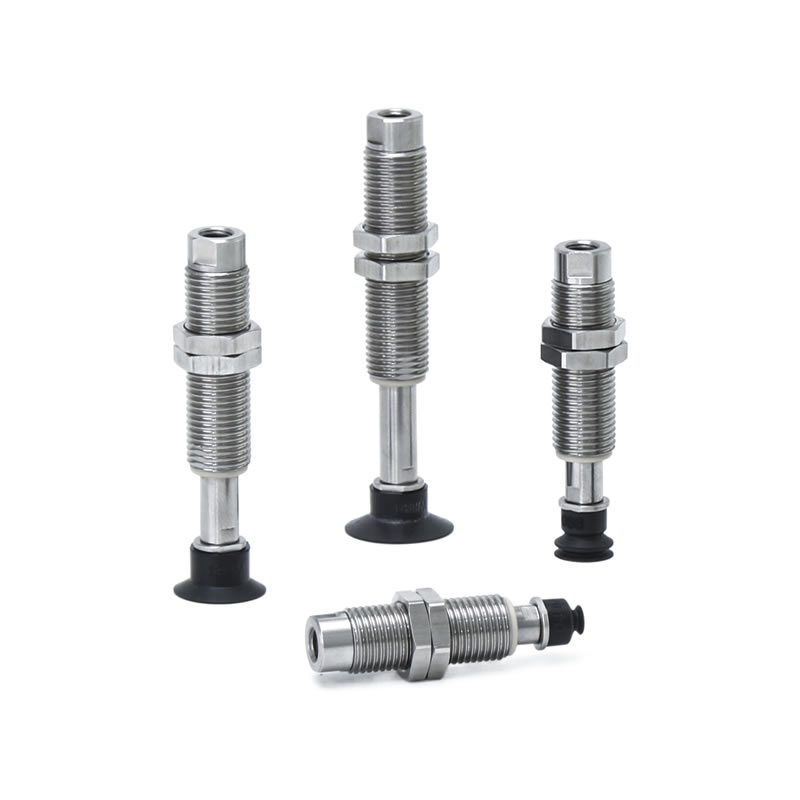

Serija ZP3-T s kompaktno vakuumsko blazinico z nizkim trenjem
Opis
Kako naročiti
Specifikacije / Material
Aplikacije
Vir
Vakuumske priseske z nizkim trenjem za neposredno montažo ZP3 so kompaktne, natančno izdelane priseske, zasnovane za elektronsko, medicinsko in farmacevtsko industrijo. Te vakuumske posode s premeri od 4 mm do 16 mm imajo vgrajeno teleskopsko blažilno palico, ki zmanjšuje nastajanje prahu in zagotavlja varno in čisto rokovanje z občutljivimi komponentami.
Kaj so vakuumske priseske z nizkim trenjem za neposredno montažo ZP3?
Specializirana vakuumska blazina z možnostjo neposredne montaže za avtomatizirane sisteme.
Vključuje teleskopski blažilnik z nizkim trenjem, ki zmanjšuje obrabo in kontaminacijo med ponavljajočimi se cikli.
Združljiv z navpičnimi in bočnimi vakuumskimi vstopnimi smermi, kar omogoča prilagodljivo namestitev v ozkih proizvodnih linijah.
Na voljo v visokokakovostni gumi, silikonu in antistatičnih materialih, z dodatnimi adapterji in dodatki iz nerjavečega jekla za litijevo baterijo.
Aplikacije
Precizno ravnanje z elektroniko, kot so vezja in mikročipi.
Medicinska in farmacevtska montaža, kjer sta kritična čistoča in nizka kontaminacija.
Integracija v robotske sisteme pick-and-place in avtomatizirane montažne linije.
Ravnanje z majhno strojno opremo in komponentami litijeve baterije, ki zahtevajo minimalno nastajanje prahu.
Prednosti
Kompaktna zasnova z nizkim trenjem zmanjšuje obrabo, prah in vzdrževanje.
Visoka prilagodljivost, ki podpira več orientacij vakuumskih dovodov in konfiguracij pufra.
Vakuumske priseske z nizkim trenjem za neposredno montažo ZP3 so izdelane iz trpežnih materialov, kot sta silikon in guma, da zagotovijo stabilno in dolgotrajno sesanje, s čimer zagotavljajo podaljšano življenjsko dobo.
Prilagodljive možnosti z adapterji, nosilci odbojnikov in dodatki iz nerjavečega jekla za posebne industrijske potrebe.
Stroškovno učinkovita proizvodnja na Kitajskem z zrelo tehnologijo in stabilno dobavno verigo zagotavlja pravočasno dostavo in visokokakovostno delovanje.
Zakaj izbrati Commaelec?
Zanesljiv proizvajalec in dobavitelj z lastno proizvodnjo in obsežno zalogo.
Raznolik portfelj izdelkov, vključno z več specifikacijami, oblikami in možnostmi materialov.
Zrela tehnologija zagotavlja močan oprijem, stabilnost in varno rokovanje z materialom.
Strankam usmerjena storitev s hitrim odzivom, prilagajanjem in tehnično podporo za brezhibno integracijo.
Kako naročiti
- Zmanjšani delci pod 1/10 (v primerjavi s prejšnjimi izdelki).
- Bakrova zlitina neuporabljena.
- Z nizkim trenjem, nizkim hrupom! Raven hrupa 45dB.
- Gladko premikanje navzgor in navzdol glede na antiekscentrično strukturo.
- Težava z zataknjeno gredjo glede na napetost cevi je bila rešena!
| ①Vakuumska vstopna smer | |
| T | Navpično |
| ②Premer blazinice (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③ Vrsta blazinice | |
| UM | Ravno z utorom |
| B | Mehovi |
| ④Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
| GN | Prevodni NBR |
| GS | Prevodna silikonska guma |
Zeleni simbol so modeli po meri.
| ⑤Specifikacija medpomnilnika | |
| D | Vrtljiv (z nizkim trenjem) |
| ⑥Odbojnik (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Vakuumski dovod | |
| B5 | M5 x 0,8 |
Mere (mm)
Zeleni simbol so modeli po meri.
UM
Ravno z utorom
| Model | A | B | C | D | Medpomnilnik | |||||||
|
① Vakuum dovod smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑤ Medpomnilnik spec. |
⑥ Medpomnilnik kap |
⑧ Vakuum dovod |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Referenčni model: ZP3-T16UMND15-B5
B
Mehovi
| Model | A | B | C | D | Medpomnilnik | |||||||
|
① Vakuum dovod smer |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
⑤ Medpomnilnik spec. |
⑥ Medpomnilnik kap |
⑧ Vakuum dovod |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Referenčni model: ZP3-T08BND6-B5
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
| Tip blazinice | Premer blazinice (mm) | Aplikacija | Tipične površine in oblike obdelovancev | |||||||
| Stanovanje | Pomahal | Poševno | Različne višine | Konveksno | mastna | |||||
|
|
|
|
|
|
|||||
| Oglas Compact P | Stanovanje (U) |
|
ø1,5~ø3,5 | Za adsorpcijo obdelovancev z ravno in nedeformirano površino | ⚪ | X | X | X | X | X |

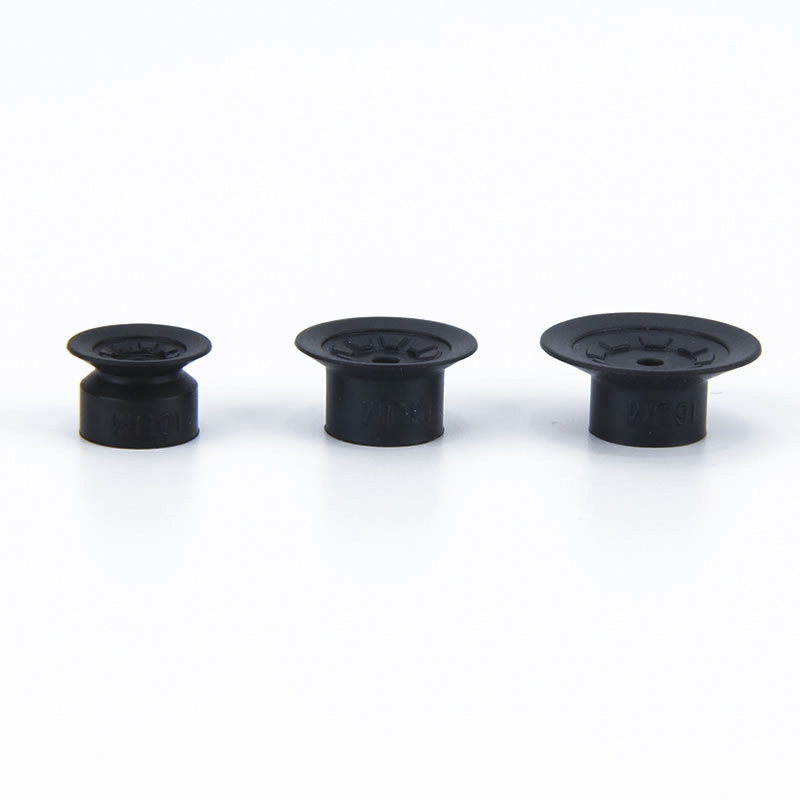

| Ploščat z utorom (UM) |
|
ø4~ø16 | Za obdelovanec, ki se bo verjetno deformiral | ⚪ | X | X | X | X | △ | |
| Meh (B) |
|
ø4~ø16 | Za adsorpcijo obdelovancev z nagnjeno površino | ⚪ | △ | ⚪ | X | △ | X | |
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
|
Material
Značilnosti
|
Simbol | Durometer HS (±5°) |
barva od guma |
Delovanje temperatura območje (°C) |
Olje odpornost bencin |
Olje odpornost benzol |
Osnova odpornost |
kislina odpornost |
Odpornost na vremenske vplive | Ozon odpornost |
Abrazija odpornost |
Vodoodporen | Topilo odpornost (benzen, toluen) |
Aplikacija |
| NBR | N | 50 | Črna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prenos splošnega dela, valovita plošča, furnir, železna plošča in drugo |
| Silikonska guma | S | 45 ~ 50 | Bela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik, odstranjevanje iz tlačnega litja, tanko delo, predelovalec hrane |
| Uretanska guma | U | 50 ~ 60 | Rjava | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Valovita plošča, železna plošča, furnir plošča |
| FKM | F | 60 | Črna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemično delo |
| Prevodni NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Splošno delo polprevodnika (statična električna odpornost) | |
| Prevodna silikonska guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik (statična elektrika) |
Zgornja tabela zajema samo splošne značilnosti obravnavanih gumijastih materialov. Modri simbol so modeli po meri.
Prikaz uporabe pnevmatskih komponent (vakuumske priseske) na različnih industrijskih področjih
I. Temeljne prednosti
II. Ekstrakcija aplikacij po panogah
A. Medicina in medicinska industrija
A.1：Osnovne zahteve:Čisto in brez onesnaževanja (skladno s FDA/GMP), nežno in neškodljivo ter preprečuje navzkrižno kontaminacijo
A.2 Ključni scenariji:
1. Farmacevtska embalaža: steklenička z zdravili / farmacevtska plošča / zbiralnik vrečke za infuzijo (prisesek iz silikona za živila, brez odvajanja delcev)
2. Sestavljanje medicinskih pripomočkov: kirurški instrumenti/medicinski katetri/kosi protez (nastavljiv podtlak, zaščita pred deformacijami)
3. Biološki laboratorij: petrijevka/centrifugalna epruveta/prenos reagentne kartice (kemično odporen, sterilno kompatibilen)
B. Industrija elektronike in polprevodnikov
B.1 Temeljne zahteve:antistatičen (10⁶-10¹¹Ω), natančno pozicioniranje (napaka ≤0,01 mm), odpornost na praske
B.2 Ključni scenariji:
1. Čip/polprevodnik: ravnanje z rezinami, embalaža čipov (porozna keramika/antistatični silikonski prisesek, enakomeren podtlak za preprečevanje zloma)
2. PCB/komponente: Fleksibilno PCB, mikro komponente (upori 0402), nameščene na površini (tanke silikonske/gelne/mikro priseske za preprečevanje gubanja/trganja)
3. Zaslon: plošča LCD/OLED, steklo na dotik (visoko prozoren material, brez madežev in prask)
C. Industrija avtomobilov in avtomobilskih delov
C.1 Temeljne zahteve:veliko sesanje (enojni sesalni disk ≥500N), prilagoditev več specifikacij (kovina/plastika/steklo), nedrseča
C.2 Ključni scenariji:
4. Izdelava karoserije: jeklena plošča/varjenje okvirja vrat (guma velikega premera/matrika z več priseski, protizdrsna tekstura)
5. Steklo/notranjost: namestitev vetrobranskega stekla, prenos površine usnjenega sedeža (temperaturno odporni silikonski/gobasti priseski, zaščita pred deformacijami)
6. Deli: ohišje valja motorja / ohišje menjalnika (vakuum + mehanska ključavnica, proti padcu)
D. Živilska in embalažna industrija
D.1 Temeljne zahteve:Material za živila (certifikat FDA), enostaven za čiščenje, odporen na udarce
D.2 Ključni scenariji:
1. Ravnanje s hrano: razvrščanje pekovskih izdelkov/svežega mesa/sadja (nizka sesalna goba, brez vonja in enostavna za pranje)
2. Avtomatizacija pakiranja: odpiranje embalažne vrečke, sterilno oblikovanje kartona (odprava statične elektrike/večtočkovno sesanje, primerno za tanko/trdo embalažo)
E. Industrija logistike in skladiščenja
E.1 Temeljne zahteve:učinkovito prilagajanje (več specifikacij blaga), stabilen pritisk, proti padcu
E.2 Ključni scenariji:
1. Ravnanje s kartonom: sortiranje kartona v e-trgovini (nastavljiv sesalni niz, vakuumski tlak)
2. Plošča/zvitek: prenos zvitka iz lesene plošče/plastične folije (dolg trak/obročasta sesalna skodelica, enakomerna adsorpcija za preprečevanje zamika)
F. Nova energija in posebne industrije
F.1 Nova energija (litijeva baterija/pv):
1. Litijeva baterijska plošča (antistatična porozna priseska, protiprašna), fotonapetostno steklo (velika prisesna silikonska priseska, brez prask)
F.2 Tisk in papir
1. Zajem papirja/tiskovine (vpojni papirni material, rahel podtlak za preprečevanje trganja in kontaminacije črnila)
III. Povzetek logike prilagajanja jedra
| Značilnosti obdelovanca | Program prilagajanja pipete | Ustrezni industrijski scenariji |
| Tanek/krhek/precizen | Silikonski/keramični material, mikro podtlak, mikro sesalna šoba | Elektronski polprevodniki, farmacevtski izdelki |
| Težki predmeti / velika velikost | Gumijasti material, prisesek velikega premera, niz priseskov | Avtomobili, logistični paneli |
| Zdravje/preprečevanje onesnaževanja | Silikon za hrano/medicino, strukturo, ki jo je enostavno čistiti | Zdravilo, hrana |
| Mehke / nepravilne površine | Gobast material, deformabilna priseska | Notranjost avtomobilov, hrana |
| Antistatične zahteve | Antistatični silikon s pomočjo ionskega vetra | elektronski polprevodnik |
