Vakuumsko sesanje je ključna rešitev za "fleksibilno prijemanje" v industrijski avtomatizaciji s štirimi glavnimi prednostmi: nepoškodljivo prijemanje, prilagodljivost večmaterialnim/nepravilnim obdelovancem, čista in okoljska zaščita ter prilagodljivo delovanje. Lahko se prilagodi različnim industrijskim značilnostim obdelovancev (tanek/debel, natančen/grob, sanitarni/standard).
Vakuumske priseske z visoko togostjo krogličnih zglobov ZP3E
Vakuumske priseske z visoko togostjo krogličnih zglobov ZP3E iz Kitajske Commaelec ponuja prilagojene rešitve za ravnanje z velikimi obremenitvami in velikimi površinami. Z žlebasto tesnilno površino in dizajnom krogličnega zgloba zagotavljajo stabilen oprijem na neravnih ali poroznih materialih. Idealni za steklo, kovinske plošče in embalažo, zagotavljajo zanesljivo delovanje brez sledi v avtomatiziranih sistemih.
Kliknite in začnite z izbiro
》Nazaj na informacije o izdelku
Vakuumske priseske z visoko togostjo krogličnih zglobov ZP3E

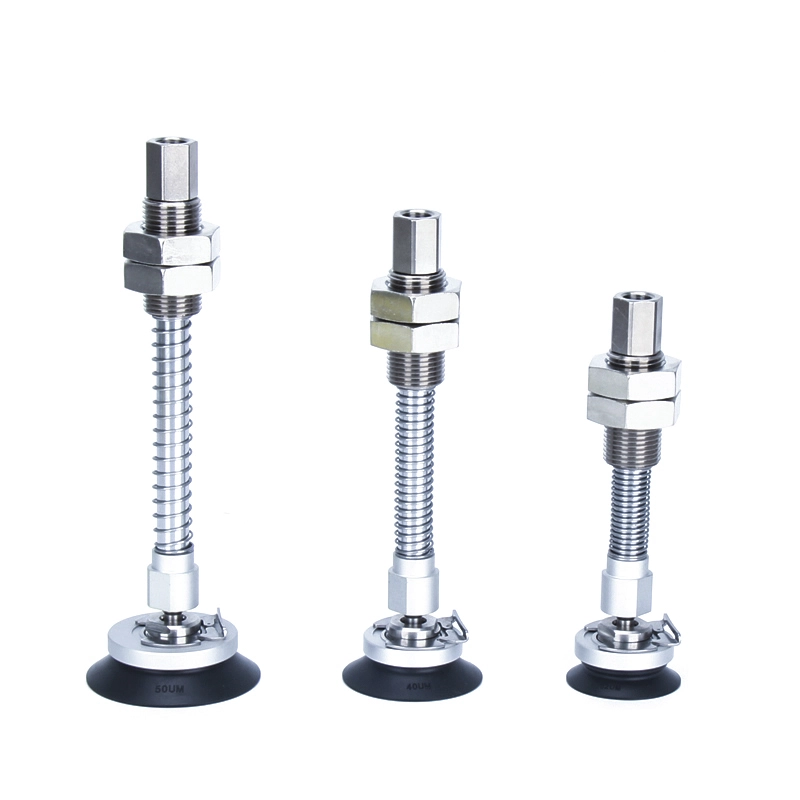

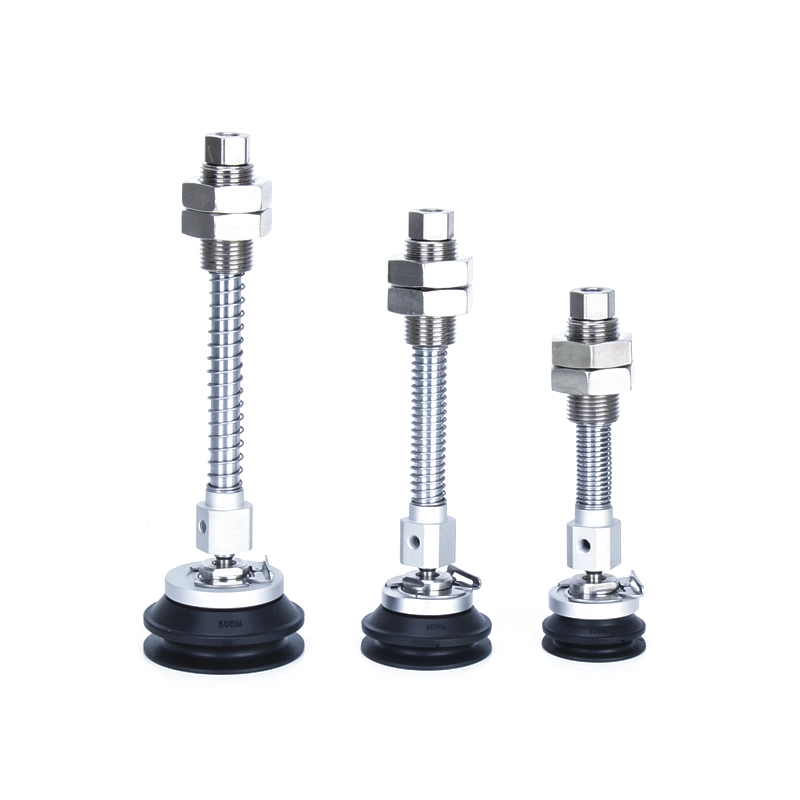

Serija ZP3E-TF z adapterjem Vakuumske blazinice tipa krogličnega zgloba visoke togosti

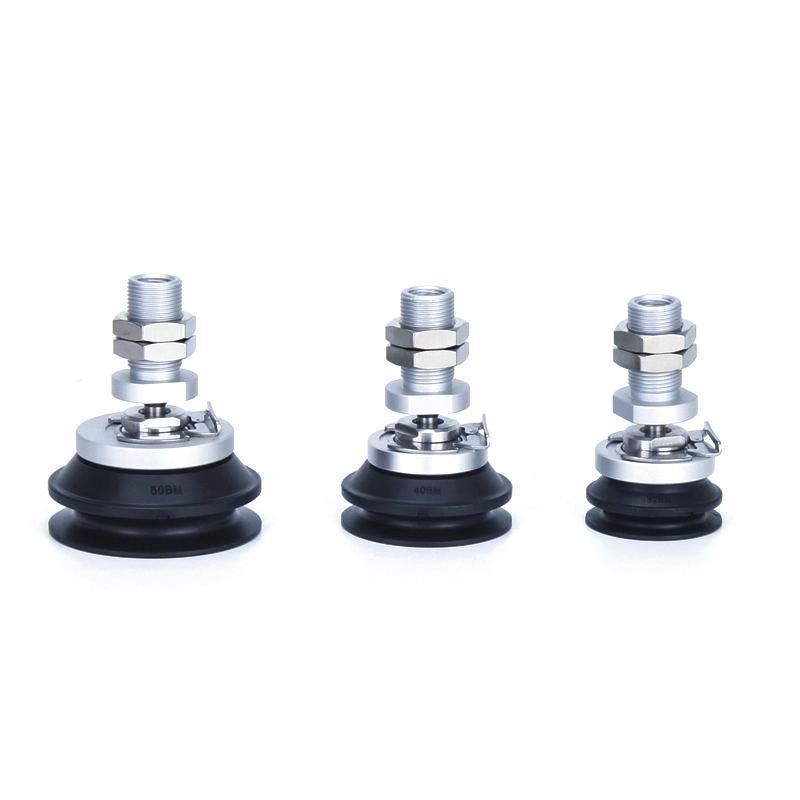

Serija ZP3E-TF z visoko togostnimi vakuumskimi blazinicami tipa krogličnega zgloba

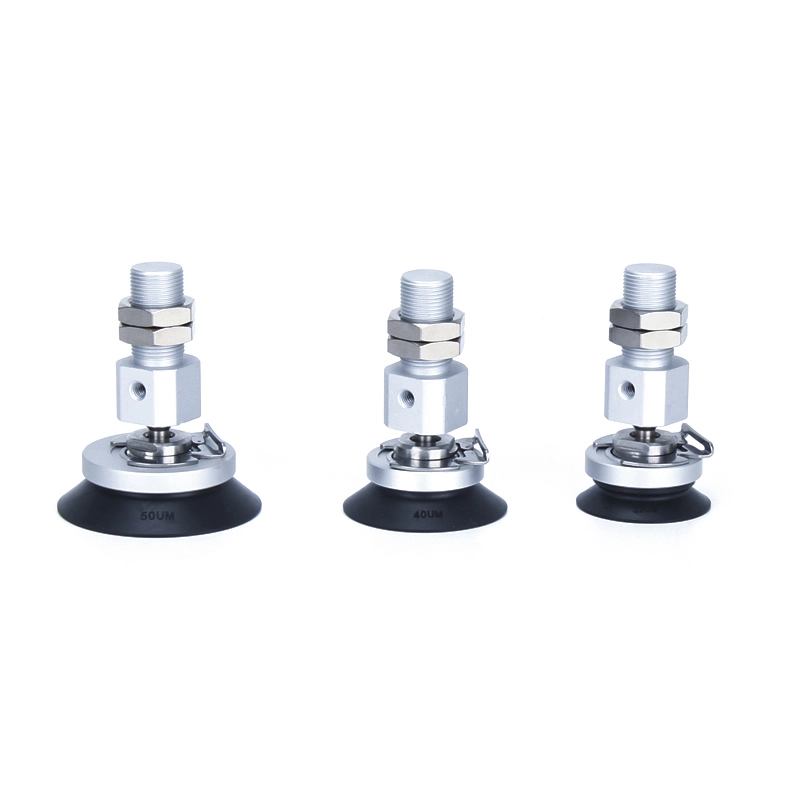

Serija ZP3E-YF z adapterjem Vakuumske blazinice tipa krogličnega zgloba visoke togosti
Serija ZP3E-YF z vakumskimi blazinicami tipa krogličnega zgloba visoke togosti
Opis
Kako naročiti
Specifikacije / Material
Aplikacije
Vir

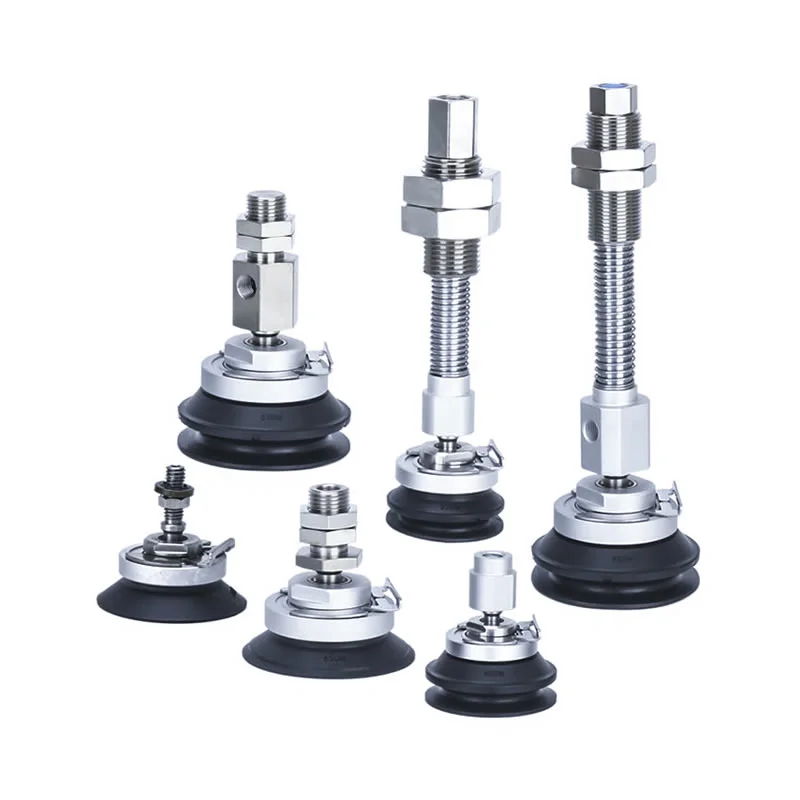

Vakuumske priseske z visoko togostjo krogličnih zglobov ZP3E so vakuumske priseske industrijskega razreda, zasnovane posebej za rokovanje s težkimi, velikimi obdelovanci ali obdelovanci z nepravilno površino v avtomatiziranih sistemih.
Njegova struktura visoke togosti zagotavlja stabilen oprijem težkih materialov, kot so steklo, kovinske plošče in karton.
Zasnova krogličnega zgloba omogoča nastavitev pod več koti, kar omogoča, da se skodelica samodejno prilagodi nagnjenim ali neravnim površinam.
Žlebasta tesnilna površina povečuje zmožnosti zadrževanja vakuuma in zagotavlja učinkovito sesanje tudi pri rokovanju s poroznimi materiali.
Ta serija izdelkov se široko uporablja na področjih, kot so robotska avtomatizacija, pakiranje, avtomobilska proizvodnja in predelava stekla; še posebej je primeren za aplikacije z izjemno visokimi zahtevami glede sile prijema, stabilnosti in prožnosti.
Ključne značilnosti
**Visoka togost in stabilnost**
Posebej zasnovana za težke in obdelovance z veliko površino, kot so steklo, kovinske plošče in karton, ta serija ponuja obseg premera od 32 mm do 125 mm, z možnostmi za enoslojne in dvoslojne strukture. Površina ima rebrasto strukturo, ki učinkovito izboljša zadrževanje vakuuma in zagotavlja stabilnost oprijema, tudi pri rokovanju s poroznimi materiali.
**Funkcionalnost krogličnega zgloba**
Enota vključuje integrirano strukturo krogličnega zgloba in omogoča prilagodljivo nastavitev pod več koti. Samodejno kompenzira nagnjene ali neravne površine obdelovanca, kar zagotavlja dosledno tesnjenje in zanesljivo sesalno silo med dinamičnim rokovanjem.
**Izbirni mehanizem medpomnilnika**
Izbirni blažilni mehanizem je mogoče dodati za absorbcijo udarnih sil, ki nastanejo, ko prisesek stopi v stik z obdelovancem. To učinkovito ščiti telo priseska in površine natančnih obdelovancev pred poškodbami. V visokofrekvenčnih kolesarskih okoljih ta funkcija pomaga podaljšati življenjsko dobo opreme in poveča splošno vzdržljivost.
**Možnosti materiala**
Vakuumske priseske z visoko togostjo krogličnih zglobov ZP3E so izdelane iz visokokakovostnih gumijastih in silikonskih materialov, ki nudijo odlične zmožnosti tesnjenja in odpornost proti obrabi. Antistatični materiali so na voljo kot opcija, zaradi česar je enota primerna za uporabo v proizvodnji elektronike in čistih prostorih. Poleg tega ga je mogoče združiti z nastavki iz nerjavečega jekla, da izpolni posebne zahteve uporabe pri proizvodnji litij-ionskih baterij in težkih industrijskih okoljih.
**Snemljiv dizajn**
Vakuumske priseske z visoko togostjo krogličnih zglobov z modularno strukturo ZP3E olajšajo enostavno rutinsko vzdrževanje in zamenjavo komponent. To učinkovito zmanjša čas izpadov in zmanjša dolgoročne operativne stroške. Poleg tega njegove prilagodljive možnosti konfiguracije omogočajo brezhibno integracijo v široko paleto avtomatiziranih sistemov.

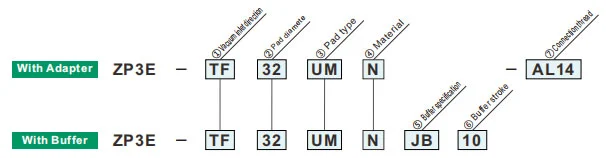

Kako naročiti
| ①Vakuumska vstopna smer | |
| TF | Navpično |
| YF | Stranski |
| ②Premer blazinice (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤Specifikacija medpomnilnika | |
| JB | Vrtljiv (medenina, s pušo) |
| JF | Vrtljivi (jeklo, s pušo) |
| ③ Vrsta blazinice | |
| UM | Ravni tip z utorom |
| BM | Tip meha z rebri in utorom |
| ④Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
| GN | Prevodni NBR |
| GS | Prevodna silikonska guma |
Zeleni simbol so modeli po meri.
| ⑥Odbojnik | |
| 10 | 10 mm |
| 25 | 25 mm |
| 30 | 30 mm |
| 50 | 50 mm |
| 75 | 75 mm |
| 100 | 100 mm |
| ⑦Vakuumski dovod | ZP3E-T /Navpično | ZP3E-Y /stransko | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Moški navoj | AL6 | M6 x1 | ● | — | — | — |
| AL12 | M12 x 1,25 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x 1,5 | — | ● | — | ● | |
| ženska | B8 | M8 x 1,25 | ● | — | ● | — |
| B12 | M12 x 1,75 | — | ● | — | ● | |
Reaktivna sila vzmeti
| Premer blazinice (mm) |
Zatezni moment ±5 % [N·m] | Hod odbojnika (mm) | Reaktivna sila vzmeti [N] | ||
| Medenina, s pušo (JB) | Jeklo, s pušo (JF) | Pri 0 taktu | Pri polnem zamahu | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
|
Material
Značilnosti
|
Simbol | Durometer HS (±5°) |
barva od guma |
Delovanje temperatura območje (°C) |
Olje odpornost bencin |
Olje odpornost benzol |
Osnova odpornost |
kislina odpornost |
Odpornost na vremenske vplive | Ozon odpornost |
Abrazija odpornost |
Vodoodporen | Topilo odpornost (benzen, toluen) |
Aplikacija |
| NBR | N | 50 | Črna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prenos splošnega dela, valovita plošča, furnir, železna plošča in drugo |
| Silikonska guma | S | 45 ~ 50 | Bela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik, odstranjevanje iz tlačnega litja, tanko delo, predelovalec hrane |
| Uretanska guma | U | 50 ~ 60 | Rjava | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Valovita plošča, železna plošča, furnir plošča |
| FKM | F | 60 | Črna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemično delo |
| Prevodni NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Splošno delo polprevodnika (statična električna odpornost) | |
| Prevodna silikonska guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik (statična elektrika) |
Zgornja tabela zajema samo splošne značilnosti obravnavanih gumijastih materialov. Modri simbol so modeli po meri.
Prikaz uporabe pnevmatskih komponent (vakuumske priseske) na različnih industrijskih področjih
I. Temeljne prednosti
II. Ekstrakcija aplikacij po panogah
A. Medicina in medicinska industrija
A.1：Osnovne zahteve:Čisto in brez onesnaževanja (skladno s FDA/GMP), nežno in neškodljivo ter preprečuje navzkrižno kontaminacijo
A.2 Ključni scenariji:
1. Farmacevtska embalaža: steklenička z zdravili / farmacevtska plošča / zbiralnik vrečke za infuzijo (prisesek iz silikona za živila, brez odvajanja delcev)
2. Sestavljanje medicinskih pripomočkov: kirurški instrumenti/medicinski katetri/kosi protez (nastavljiv podtlak, zaščita pred deformacijami)
3. Biološki laboratorij: petrijevka/centrifugalna epruveta/prenos reagentne kartice (kemično odporen, sterilno kompatibilen)
B. Industrija elektronike in polprevodnikov
B.1 Temeljne zahteve:antistatičen (10⁶-10¹¹Ω), natančno pozicioniranje (napaka ≤0,01 mm), odpornost na praske
B.2 Ključni scenariji:
1. Čip/polprevodnik: ravnanje z rezinami, embalaža čipov (porozna keramika/antistatični silikonski prisesek, enakomeren podtlak za preprečevanje zloma)
2. PCB/komponente: Fleksibilno PCB, mikro komponente (upori 0402), nameščene na površini (tanke silikonske/gelne/mikro priseske za preprečevanje gubanja/trganja)
3. Zaslon: plošča LCD/OLED, steklo na dotik (visoko prozoren material, brez madežev in prask)
C. Industrija avtomobilov in avtomobilskih delov
C.1 Temeljne zahteve:veliko sesanje (enojni sesalni disk ≥500N), prilagoditev več specifikacij (kovina/plastika/steklo), nedrseča
C.2 Ključni scenariji:
4. Izdelava karoserije: jeklena plošča/varjenje okvirja vrat (guma velikega premera/matrika z več priseski, protizdrsna tekstura)
5. Steklo/notranjost: namestitev vetrobranskega stekla, prenos površine usnjenega sedeža (temperaturno odporni silikonski/gobasti priseski, zaščita pred deformacijami)
6. Deli: ohišje valja motorja / ohišje menjalnika (vakuum + mehanska ključavnica, proti padcu)
D. Živilska in embalažna industrija
D.1 Temeljne zahteve:Material za živila (certifikat FDA), enostaven za čiščenje, odporen na udarce
D.2 Ključni scenariji:
1. Ravnanje s hrano: razvrščanje pekovskih izdelkov/svežega mesa/sadja (nizka sesalna goba, brez vonja in enostavna za pranje)
2. Avtomatizacija pakiranja: odpiranje embalažne vrečke, sterilno oblikovanje kartona (odprava statične elektrike/večtočkovno sesanje, primerno za tanko/trdo embalažo)
E. Industrija logistike in skladiščenja
E.1 Temeljne zahteve:učinkovito prilagajanje (več specifikacij blaga), stabilen pritisk, proti padcu
E.2 Ključni scenariji:
1. Ravnanje s kartonom: sortiranje kartona v e-trgovini (nastavljiv sesalni niz, vakuumski tlak)
2. Plošča/zvitek: prenos zvitka iz lesene plošče/plastične folije (dolg trak/obročasta sesalna skodelica, enakomerna adsorpcija za preprečevanje zamika)
F. Nova energija in posebne industrije
F.1 Nova energija (litijeva baterija/pv):
1. Litijeva baterijska plošča (antistatična porozna priseska, protiprašna), fotonapetostno steklo (velika prisesna silikonska priseska, brez prask)
F.2 Tisk in papir
1. Zajem papirja/tiskovine (vpojni papirni material, rahel podtlak za preprečevanje trganja in kontaminacije črnila)
III. Povzetek logike prilagajanja jedra
| Značilnosti obdelovanca | Program prilagajanja pipete | Ustrezni industrijski scenariji |
| Tanek/krhek/precizen | Silikonski/keramični material, mikro podtlak, mikro sesalna šoba | Elektronski polprevodniki, farmacevtski izdelki |
| Težki predmeti / velika velikost | Gumijasti material, prisesek velikega premera, niz priseskov | Avtomobili, logistični paneli |
| Zdravje/preprečevanje onesnaževanja | Silikon za hrano/medicino, strukturo, ki jo je enostavno čistiti | Zdravilo, hrana |
| Mehke / nepravilne površine | Gobast material, deformabilna priseska | Notranjost avtomobilov, hrana |
| Antistatične zahteve | Antistatični silikon s pomočjo ionskega vetra | elektronski polprevodnik |
