Vakuumsko sesanje je ključna rešitev za "fleksibilno prijemanje" v industrijski avtomatizaciji s štirimi glavnimi prednostmi: nepoškodljivo prijemanje, prilagodljivost večmaterialnim/nepravilnim obdelovancem, čista in okoljska zaščita ter prilagodljivo delovanje. Lahko se prilagodi različnim industrijskim značilnostim obdelovancev (tanek/debel, natančen/grob, sanitarni/standard).

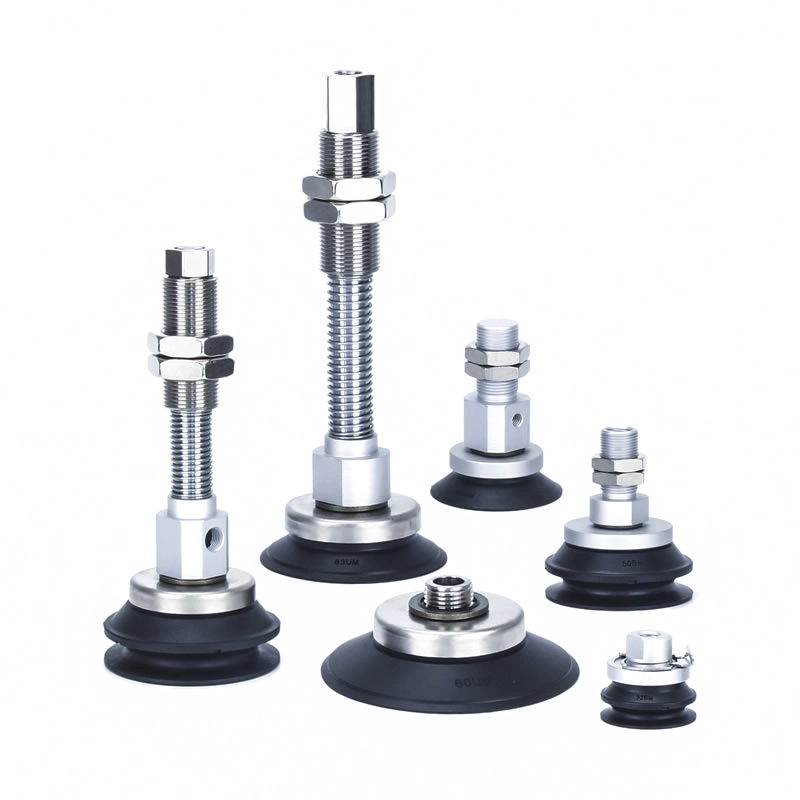

Visoko trdne vakuumske priseske ZP3E
Vakuumske priseske z visoko togostjo ZP3E so zasnovane za težke obremenitve velikih ali poroznih obdelovancev. Z žlebasto tesnilno površino in strukturo harmonike zagotavljajo močan oprijem na neravnih površinah. Idealni za steklo, kovinske plošče in embalažo, zagotavljajo stabilen oprijem, rokovanje brez sledi in zanesljivo delovanje v sistemih za avtomatizacijo z velikim pretokom. Široko se uporablja tudi v proizvodnih linijah v panogah, vključno s proizvodnjo elektronike, sestavljanjem avtomobilov in logističnim sortiranjem.
Kliknite in začnite z izbiro
》Nazaj na informacije o izdelku

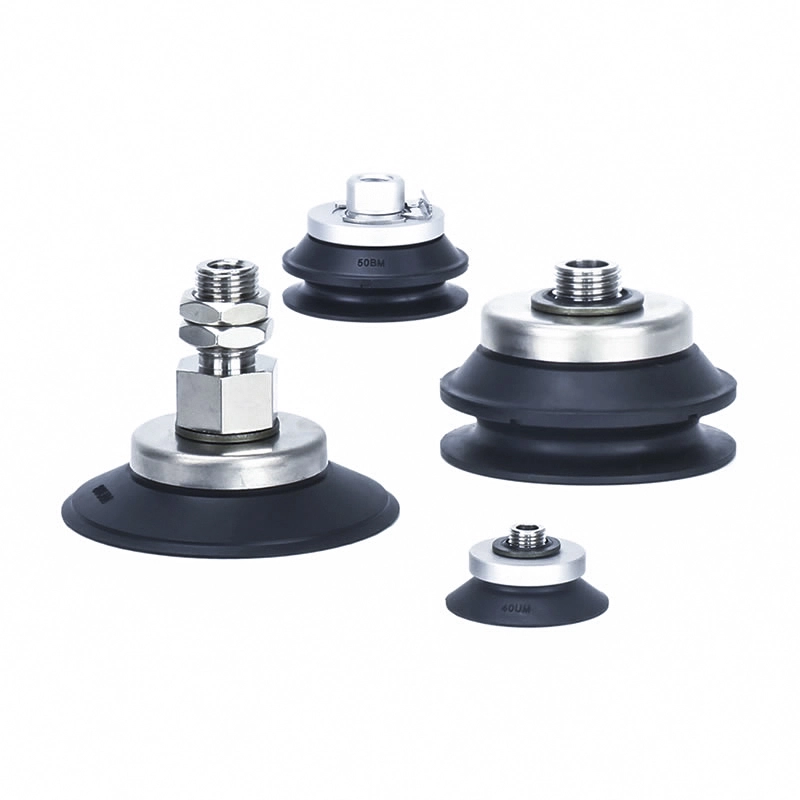

Visoko trdne vakuumske priseske ZP3E

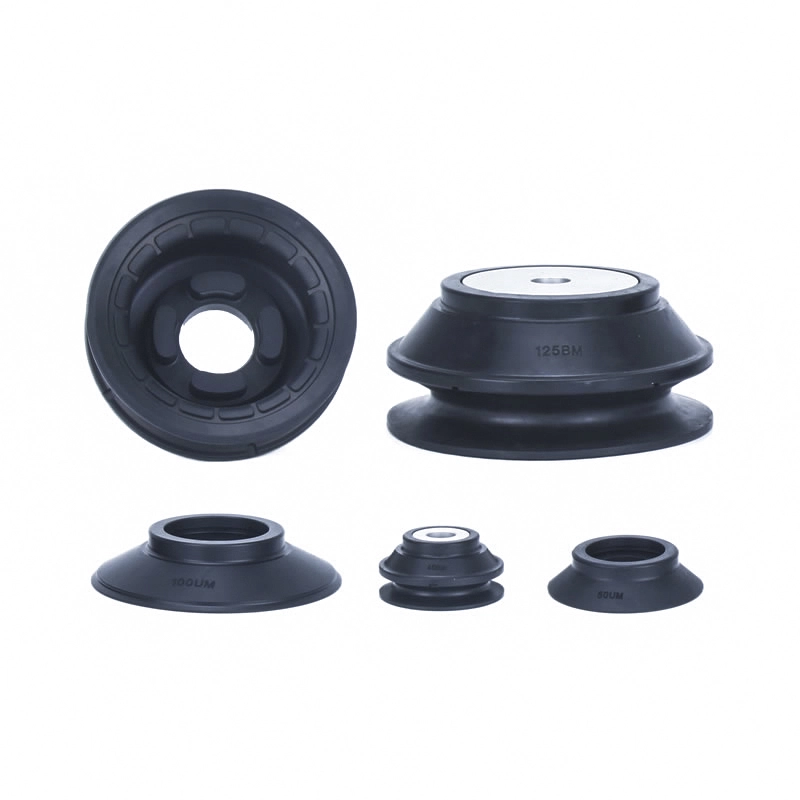

Visoko togostna vakuumska blazinica serije ZP3E

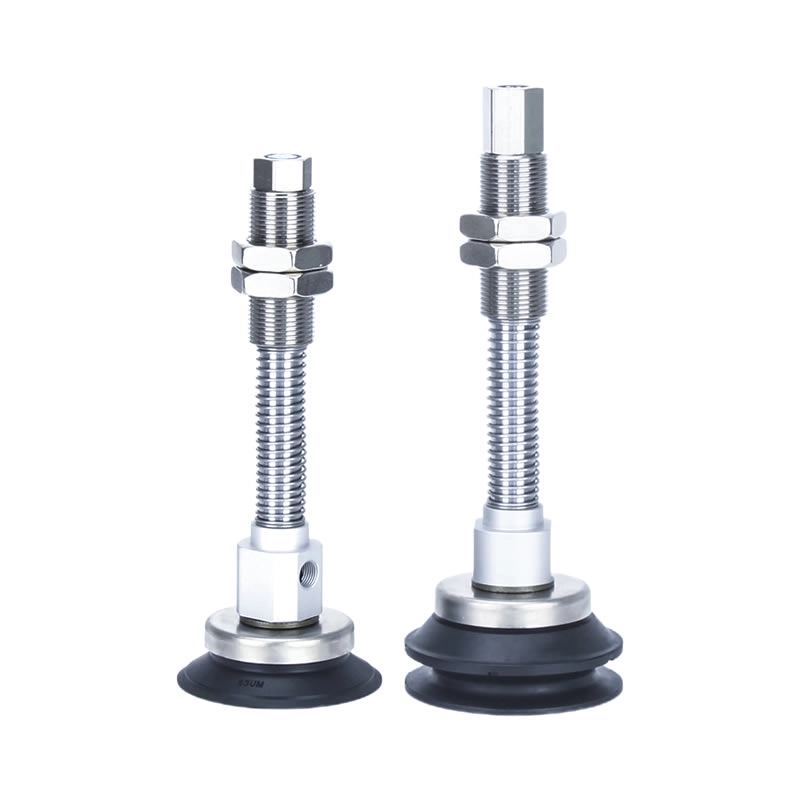

Serija ZP3E-T z vakuumskimi blazinicami visoke trdnosti adapterja
Serija ZP3E-T z visoko trdnimi vakuumskimi blazinicami

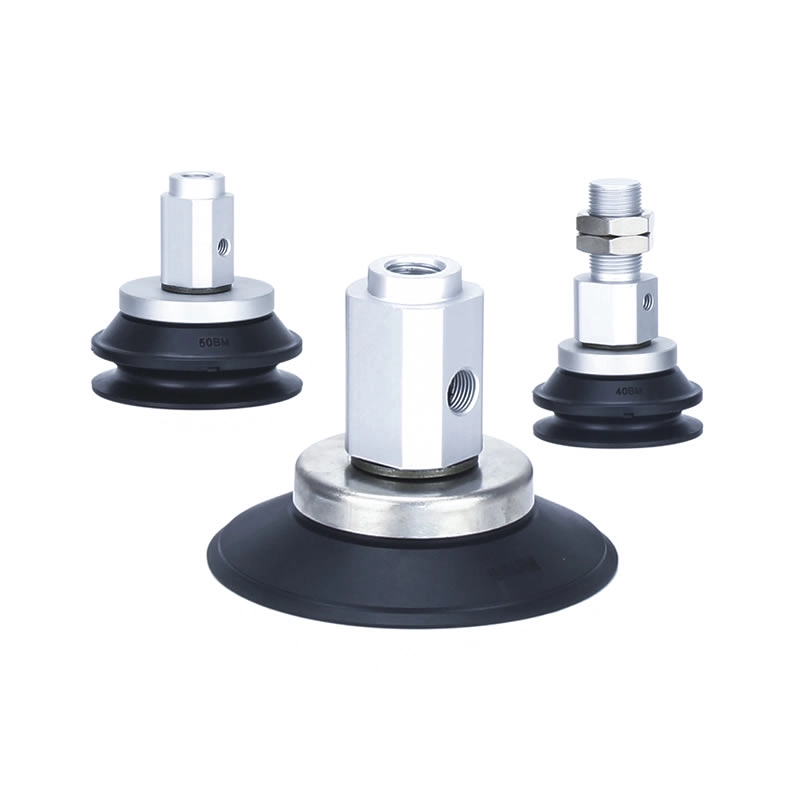

Serija ZP3E-Y z vakuumskimi blazinicami visoke trdnosti adapterja
Serija ZP3E-Y z visoko trdnimi vakuumskimi blazinicami
Opis
Kako naročiti
Specifikacije / Material
Aplikacije
Vir
Vakuumske priseske visoke trdnosti ZP3E so vakuumske posode industrijskega razreda, zasnovane za ravnanje z velikimi obremenitvami obdelovancev z velikimi površinami. Idealne so za aplikacije, ki zahtevajo močan oprijem, visoko zrakotesnost in stabilen oprijem, tudi na neravnih ali rahlo prepustnih površinah.
Ključne značilnosti
Zmogljivost rokovanja v težkih razmerah
Vakuumski priseski visoke trdnosti ZP3E so zasnovani posebej za velike in težke obdelovance, kot so karton, steklene plošče in kovinske plošče.
Razpon premera:32 mm do 125 mm
Na voljo v enoslojni in dvoslojni konfiguraciji
Izboljšana zmogljivost tesnjenja
Žlebasta sesalna površina izboljša stabilnost oprijema in ohranja vakuum
Tesnilna struktura v obliki harmonike se prilagaja nagnjenim ali neravnim površinam
Zagotavlja zanesljiv oprijem tudi za ukrivljene ali nepravilne obdelovance
Optimizirano za porozne materiale
Primerno za karton, karton in druge prepustne materiale
Učinkovito deluje z vakuumskimi sistemi z visokim pretokom
Ohranja dosledno sesanje kljub rahlemu puščanju zraka
Prilagodljiva namestitev
Več možnosti montaže za različne nastavitve avtomatizacije
Združljiv z robotskimi rokami in avtomatiziranimi proizvodnimi linijami
Aplikacije
Oprema za industrijsko avtomatizacijo
Stroji za oblikovanje papirnih škatel:Transport in namestitev kartonskih listov
Pakirni sistemi:Zlagajte in premikajte težke kartone in materiale
Robotska avtomatizacija:Stabilen prijem in hitra sprostitev v montažnih linijah
Ravnanje z obdelovancem
Obdelava stekla:Ravnanje brez sledi gladkih, težkih steklenih plošč
Kovinske in plastične plošče:Jeklene plošče, aluminijaste plošče in debele plastične plošče
Logistika in skladiščenje:Avtomatsko zlaganje težkih izdelkov
Prednosti delovanja
Struktura visoke togosti zagotavlja stabilnost pri prenašanju težkih bremen.
Zasnova, ki ne pušča sledi, ščiti občutljive površine, kot je steklo, pred poškodbami.
Robustna zmožnost zadrževanja vakuuma zagotavlja zanesljivo delovanje v zahtevnih okoljih.
Vakuumske priseske visoke trdnosti ZP3E so primerne za uporabo v elektronski, avtomobilski, logistični in proizvodni industriji.
Zakaj izbrati vakuumske skodelice ZP3E, izdelane na Kitajskem
Stroškovno učinkovita proizvodnja z zanesljivim delovanjem
Zrela tehnologija z uporabo visokokakovostnega silikona in naprednega vakuumskega tesnjenja
Širok nabor izdelkov za zadovoljevanje različnih industrijskih potreb
Stabilna dobavna veriga zagotavlja hitro in dosledno dostavo

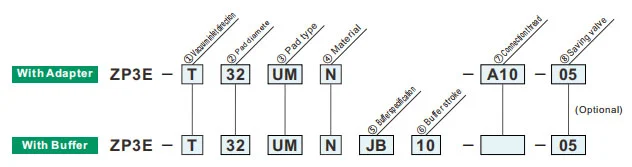

Kako naročiti
| ②Premer blazinice (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③ Vrsta blazinice | |
| UM | Ravni tip z utorom |
| BM | Tip meha z rebri in utorom |
| ④Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
| GN | Prevodni NBR |
| GS | Prevodna silikonska guma |
Zeleni simbol so modeli po meri.
| ⑧ Plošča | |
| Nič | Brez ploščice |
| P | S ploščo |
|
Model
②Premer blazinice (mm)
|
Ploščati tip z utorom (UM) | Tip meha z rebri in utorom (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Vakuumska vstopna smer | |
| T | Navpično |
| Y | Stranski |
| ②Premer blazinice (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③ Vrsta blazinice | |
| UM | Ravni tip z utorom |
| BM | Tip meha z rebri in utorom |
| ④Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
| GN | Prevodni NBR |
| GS | Prevodna silikonska guma |
Zeleni simbol so modeli po meri.
| ⑦Vakuumski dovod | ZP3E-T /Navpično | ZP3E-Y /stransko | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Moški navoj | A10 | M10 x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x 1,5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x 1,5 | — | ● | — | ● | |
| Ženska nit | B8 | M8 x 1,25 | ● | — | ● | — |
| B10 | M10 x 1,5 | ● | — | — | — | |
| B12 | M12 x 1,75 | — | ● | — | ● | |
| B18 | M18 x 1,5 | — | ● | — | — | |
| ⑤Specifikacija medpomnilnika | |
| JB | Vrtljiv (medenina, s pušo) |
| JF | Vrtljivi (jeklo, s pušo) |
| KB | Nerotacijski (medenina, s pušo) |
| ⑦Vakuumski dovod | A14 | Nič | A18 | Nič | |
| M14x1 | M18x1,5 | M18x1,5 | M22x1,5 | ||
| ⑥Odbojnik | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10 mm | ● | ● | ● | ● |
| 20 | 20 mm | ● | — | — | — |
| 25 | 25 mm | — | ● | ● | ● |
| 30 | 30 mm | ● | ● | ● | ● |
| 50 | 50 mm | — | ● | ● | ● |
| 75 | 75 mm | — | ● | ● | ● |
| 100 | 100 mm | — | — | — | ● |
| ⑧Fiksna odprtina varčevalnega ventila | |||
| velikost (mm) |
Premer blazinice | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0,7 | ● | — |
| 10 | ø1,0 | ● | — |
| 01 | Referenca SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Reaktivna sila vzmeti
| Priključni navoj | Zatezni moment ±5 % [N·m] | Hod odbojnika (mm) | Reaktivna sila vzmeti [N] | ||
| Medenina, s pušo (JB/KB) | Jeklo, s pušo (JF) | Pri 0 taktu | Pri polnem zamahu | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
|
Material
Značilnosti
|
Simbol | Durometer HS (±5°) |
barva od guma |
Delovanje temperatura območje (°C) |
Olje odpornost bencin |
Olje odpornost benzol |
Osnova odpornost |
kislina odpornost |
Odpornost na vremenske vplive | Ozon odpornost |
Abrazija odpornost |
Vodoodporen | Topilo odpornost (benzen, toluen) |
Aplikacija |
| NBR | N | 50 | Črna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prenos splošnega dela, valovita plošča, furnir, železna plošča in drugo |
| Silikonska guma | S | 45 ~ 50 | Bela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik, odstranjevanje iz tlačnega litja, tanko delo, predelovalec hrane |
| Uretanska guma | U | 50 ~ 60 | Rjava | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Valovita plošča, železna plošča, furnir plošča |
| FKM | F | 60 | Črna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemično delo |
| Prevodni NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Splošno delo polprevodnika (statična električna odpornost) | |
| Prevodna silikonska guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik (statična elektrika) |
Zgornja tabela zajema samo splošne značilnosti obravnavanih gumijastih materialov. Modri simbol so modeli po meri.
Prikaz uporabe pnevmatskih komponent (vakuumske priseske) na različnih industrijskih področjih
I. Temeljne prednosti
II. Ekstrakcija aplikacij po panogah
A. Medicina in medicinska industrija
A.1：Osnovne zahteve:Čisto in brez onesnaževanja (skladno s FDA/GMP), nežno in neškodljivo ter preprečuje navzkrižno kontaminacijo
A.2 Ključni scenariji:
1. Farmacevtska embalaža: steklenička z zdravili / farmacevtska plošča / zbiralnik vrečke za infuzijo (prisesek iz silikona za živila, brez odvajanja delcev)
2. Sestavljanje medicinskih pripomočkov: kirurški instrumenti/medicinski katetri/kosi protez (nastavljiv podtlak, zaščita pred deformacijami)
3. Biološki laboratorij: petrijevka/centrifugalna epruveta/prenos reagentne kartice (kemično odporen, sterilno kompatibilen)
B. Industrija elektronike in polprevodnikov
B.1 Temeljne zahteve:antistatičen (10⁶-10¹¹Ω), natančno pozicioniranje (napaka ≤0,01 mm), odpornost na praske
B.2 Ključni scenariji:
1. Čip/polprevodnik: ravnanje z rezinami, embalaža čipov (porozna keramika/antistatični silikonski prisesek, enakomeren podtlak za preprečevanje zloma)
2. PCB/komponente: Fleksibilno PCB, mikro komponente (upori 0402), nameščene na površini (tanke silikonske/gelne/mikro priseske za preprečevanje gubanja/trganja)
3. Zaslon: plošča LCD/OLED, steklo na dotik (visoko prozoren material, brez madežev in prask)
C. Industrija avtomobilov in avtomobilskih delov
C.1 Temeljne zahteve:veliko sesanje (enojni sesalni disk ≥500N), prilagoditev več specifikacij (kovina/plastika/steklo), nedrseča
C.2 Ključni scenariji:
4. Izdelava karoserije: jeklena plošča/varjenje okvirja vrat (guma velikega premera/matrika z več priseski, protizdrsna tekstura)
5. Steklo/notranjost: namestitev vetrobranskega stekla, prenos površine usnjenega sedeža (temperaturno odporni silikonski/gobasti priseski, zaščita pred deformacijami)
6. Deli: ohišje valja motorja / ohišje menjalnika (vakuum + mehanska ključavnica, proti padcu)
D. Živilska in embalažna industrija
D.1 Temeljne zahteve:Material za živila (certifikat FDA), enostaven za čiščenje, odporen na udarce
D.2 Ključni scenariji:
1. Ravnanje s hrano: razvrščanje pekovskih izdelkov/svežega mesa/sadja (nizka sesalna goba, brez vonja in enostavna za pranje)
2. Avtomatizacija pakiranja: odpiranje embalažne vrečke, sterilno oblikovanje kartona (odprava statične elektrike/večtočkovno sesanje, primerno za tanko/trdo embalažo)
E. Industrija logistike in skladiščenja
E.1 Temeljne zahteve:učinkovito prilagajanje (več specifikacij blaga), stabilen pritisk, proti padcu
E.2 Ključni scenariji:
1. Ravnanje s kartonom: sortiranje kartona v e-trgovini (nastavljiv sesalni niz, vakuumski tlak)
2. Plošča/zvitek: prenos zvitka iz lesene plošče/plastične folije (dolg trak/obročasta sesalna skodelica, enakomerna adsorpcija za preprečevanje zamika)
F. Nova energija in posebne industrije
F.1 Nova energija (litijeva baterija/pv):
1. Litijeva baterijska plošča (antistatična porozna priseska, protiprašna), fotonapetostno steklo (velika prisesna silikonska priseska, brez prask)
F.2 Tisk in papir
1. Zajem papirja/tiskovine (vpojni papirni material, rahel podtlak za preprečevanje trganja in kontaminacije črnila)
III. Povzetek logike prilagajanja jedra
| Značilnosti obdelovanca | Program prilagajanja pipete | Ustrezni industrijski scenariji |
| Tanek/krhek/precizen | Silikonski/keramični material, mikro podtlak, mikro sesalna šoba | Elektronski polprevodniki, farmacevtski izdelki |
| Težki predmeti / velika velikost | Gumijasti material, prisesek velikega premera, niz priseskov | Avtomobili, logistični paneli |
| Zdravje/preprečevanje onesnaževanja | Silikon za hrano/medicino, strukturo, ki jo je enostavno čistiti | Zdravilo, hrana |
| Mehke / nepravilne površine | Gobast material, deformabilna priseska | Notranjost avtomobilov, hrana |
| Antistatične zahteve | Antistatični silikon s pomočjo ionskega vetra | elektronski polprevodnik |
Priročnik za namestitev
PDF Prenos
Opozorilo + Pozor （Preberite pred uporabo）
PDF Prenos
