Vakuumsko sesanje je ključna rešitev za "fleksibilno prijemanje" v industrijski avtomatizaciji s štirimi glavnimi prednostmi: nepoškodljivo prijemanje, prilagodljivost večmaterialnim/nepravilnim obdelovancem, čista in okoljska zaščita ter prilagodljivo delovanje. Lahko se prilagodi različnim industrijskim značilnostim obdelovancev (tanek/debel, natančen/grob, sanitarni/standard).

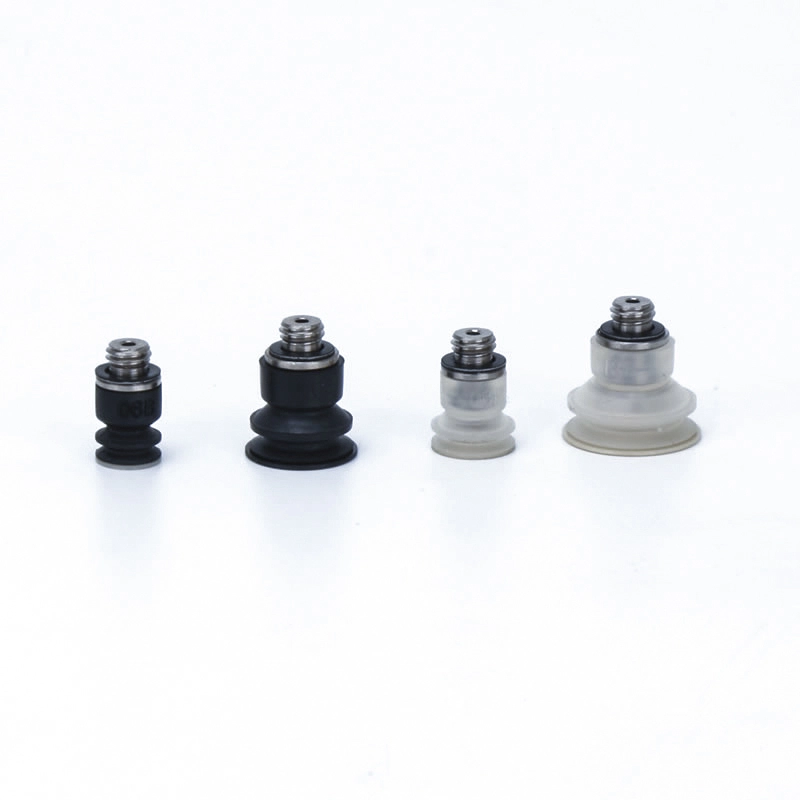

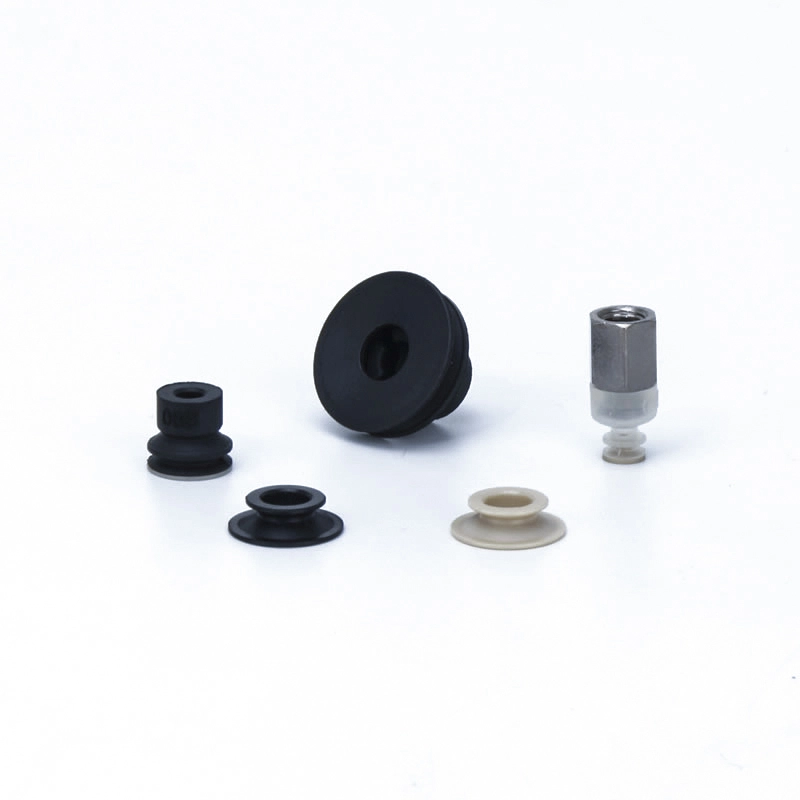

Vakuumske priseske brez sledi ZP3
Vakuumske priseske brez sledi ZP3 podjetja Commaelec so kompaktne priseske (φ4–16 mm) z vgrajenimi teleskopskimi blažilniki za minimalno količino prahu. Idealni za fotovoltaične panele, polprevodniške rezine, optične leče, OLED/LCD panele in medicinske komponente, ponujajo prilagojene možnosti, prilagodljivo namestitev, antistatične materiale in dodatke iz nerjavečega jekla.
Kliknite in začnite z izbiro
》Nazaj na informacije o izdelku
Vakuumske priseske brez sledi ZP3
Pritrdilna blazinica iz smole brez sledi serije ZP3
Opis
Kako naročiti
Specifikacije / Material
Aplikacije
Vir
Vakuumske priseske brez madežev ZP3 so natančno oblikovane mini priseske, izdelane na Kitajskem, izdelane za rokovanje z občutljivimi površinami, ne da bi pri tem povzročile praske ali sledi. Izdelani iz visokokakovostnega silikona in izbirnih nastavkov PEEK zagotavljajo zanesljiv oprijem, minimalno nastajanje prahu in stabilno delovanje sesanja. Ti priseski so idealni za avtomatizacijo v občutljivih panogah, kot so elektronika, fotovoltaika in medicinske naprave.
Aplikacije
Fotovoltaični paneli:Varen transport in montaža brez poškodb steklenih površin.
Polprevodniške rezine (silicij):Natančno ravnanje z lomljivimi rezinami med proizvodnjo.
Optične leče (steklo/smola):Varen oprijem za sestavljanje leč brez poškodb površine.
Elektronski zasloni (plošče OLED/LCD):Prenos in namestitev brez prask.
Komponente medicinskega pripomočka:Varno ravnanje z dodatki kirurških instrumentov ali občutljivimi deli.
Ključne značilnosti
Dizajn brez oznak:Preprečuje praske ali poškodbe površine med rokovanjem.
Kompaktna velikost:Na voljo v majhnih premerih (4–16 mm), primernih za ozke prostore.
Visokokakovostni materiali:Vakuumske skodelice, ki ne puščajo sledi, so na voljo v silikonskih in PEEK različicah, ki nudijo odlično kemično in toplotno odpornost.
Najmanj prahu:Vgrajeni teleskopski blažilnik zmanjšuje nastajanje prahu v občutljivih okoljih.
Prilagodljiva namestitev:Navpična ali bočna usmerjenost vakuumskega dovoda; lahko vključuje adapterje ali nosilce iz nerjavečega jekla.
Prilagodljive možnosti:Prilagojene rešitve za posebne industrijske potrebe.
pogosta vprašanja
V1: Katere industrije imajo največ koristi od teh priseskov?
O: Elektronika, fotovoltaika, optika, polprevodniki in natančna medicinska proizvodnja.
V2: Ali lahko prilagodim velikost priseska ali material?
O: Da, vakuumske priseske brez sledi ZP3 so na voljo v različnih premerih, silikonskih ali PEEK materialih ter neobveznih antistatičnih dodatkih ali dodatkih iz nerjavečega jekla.
V3: Kako te skodelice zmanjšajo površinske poškodbe?
O: Mehki, visokoelastični materiali in natančen nadzor vakuumskega tlaka zagotavljajo, da med dvigovanjem in nameščanjem ne nastanejo praske ali sledi.
Kako naročiti
- Na obdelovancu ne ostanejo adsorpcijske sledi (sestavine gume).

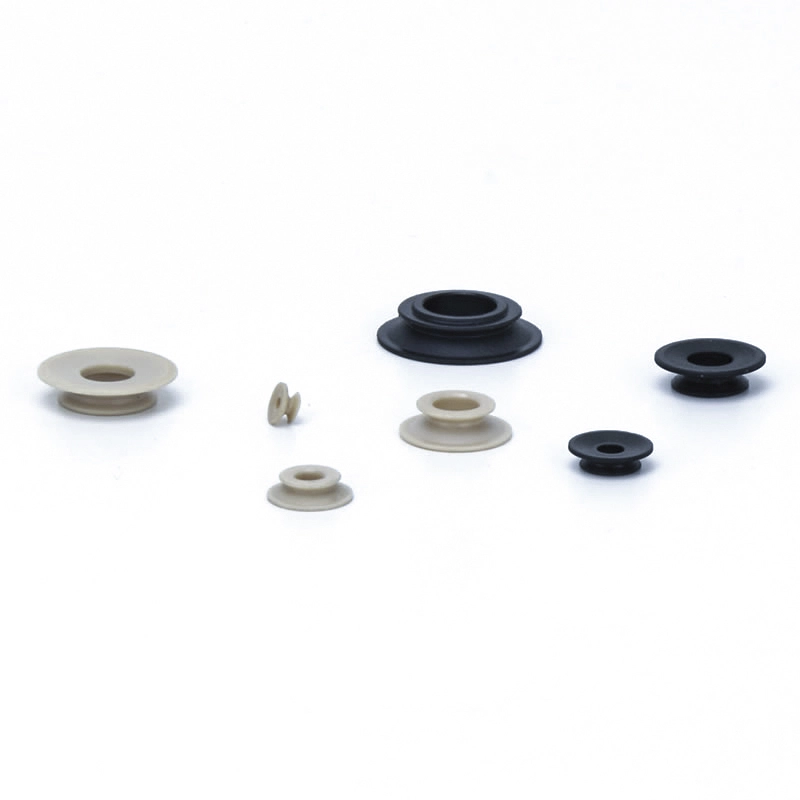

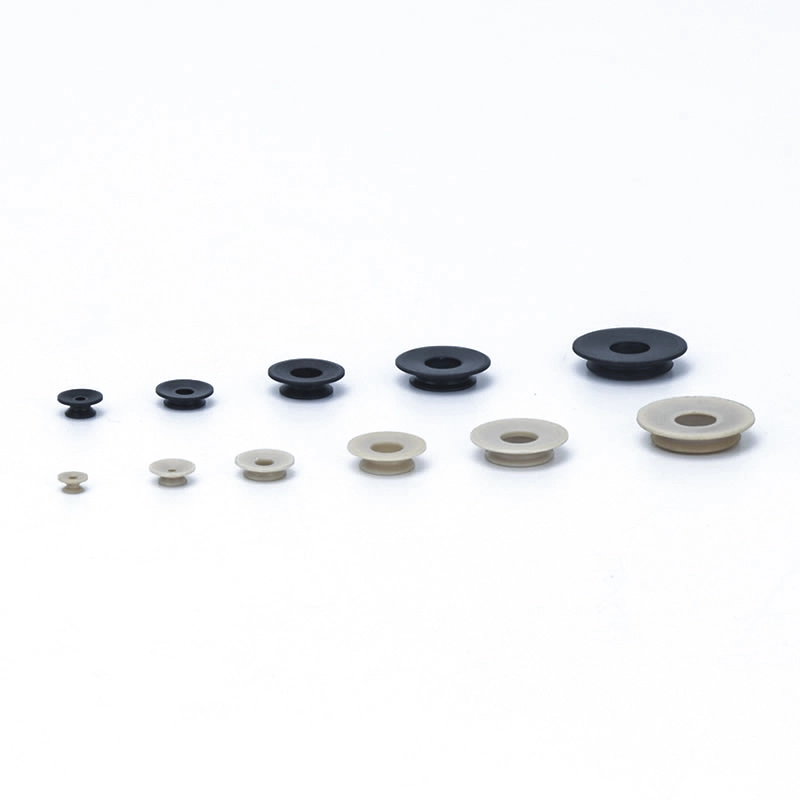

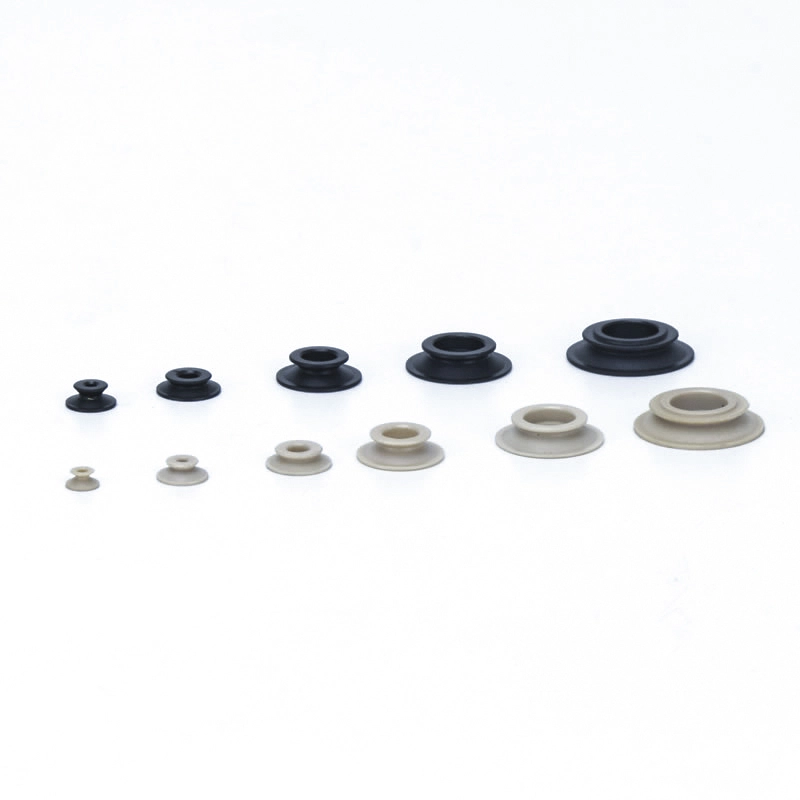

>Preprečuje neposreden stik med obdelovancem in gumo z namestitvijo nastavka PEEK na blazinico meha, da se prepreči prenos gumijastih sestavin. - Idealno za blazinico meha serije ZP3 (ø4 do ø16)
| ②Premer blazinice (mm) | |
| Simbol | Uporabna blazinica |
| 04 | ZP3-04B |
| 06 | ZP3-06B |
| 08 | ZP3-08B |
| 10 | ZP3-10B |
| 13 | ZP3-13B |
| 16 | ZP3-16B |
| ③Pritrdilni material | |
| P | PEEK |
| GP | Prevodni PEEK |
| M | POM |
| GM | Prevodni POM |
- Pri naročanju s podlogo vstavite »*« pod številko dela podloge, kot je prikazano spodaj. Upoštevajte, da podloga ni dostavljena s sestavljenim nastavkom.
- Če je nastavek narejen iz prevodnega PEEK, uporabite prevodni material za blazinico.
- Pred uporabo nastavka očistite izdelek.
- Ta izdelek se po strojni obdelavi ne čisti. Če izdelek uporabljate v stanju, v kakršnem je bil odpremljen, lahko na obdelovancih ostanejo ostanki materiala. Očistite pred uporabo.
- Če je stik s trdim materialom težava, tega izdelka ne uporabljajte.
Mere (mm)
Zeleni simbol so modeli po meri.
K
Nastavek za smolo
| Model | øA | øB | øC | D | P | Adapter blazinica št. |
||||||
|
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
|||||||
| ZP3 | 04 | K |
P GP M GM |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ZP3 | 06 | B |
N S U F GN GS |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
Če je nastavek narejen iz prevodnega PEEK, uporabite prevodni material za blazinico.
Referenčni model: ZP3-08KGP Adapterska podloga za referenco: ZP3-08BGN / ZP3-08BGS
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
| Tip blazinice | Premer blazinice (mm) | Aplikacija | Tipične površine in oblike obdelovancev | |||||||
| Stanovanje | Pomahal | Poševno | Različne višine | Konveksno | mastna | |||||
|
|
|
|
|
|
|||||
| Oglas Compact P | Stanovanje (U) |
|
ø1,5~ø3,5 | Za adsorpcijo obdelovancev z ravno in nedeformirano površino | ⚪ | X | X | X | X | X |
| Ploščat z utorom (UM) |
|
ø4~ø16 | Za obdelovanec, ki se bo verjetno deformiral | ⚪ | X | X | X | X | △ | |
| Meh (B) |
|
ø4~ø16 | Za adsorpcijo obdelovancev z nagnjeno površino | ⚪ | △ | ⚪ | X | △ | X | |
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
|
Material
Značilnosti
|
Simbol | Durometer HS (±5°) |
barva od guma |
Delovanje temperatura območje (°C) |
Olje odpornost bencin |
Olje odpornost benzol |
Osnova odpornost |
kislina odpornost |
Odpornost na vremenske vplive | Ozon odpornost |
Abrazija odpornost |
Vodoodporen | Topilo odpornost (benzen, toluen) |
Aplikacija |
| NBR | N | 50 | Črna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prenos splošnega dela, valovita plošča, furnir, železna plošča in drugo |
| Silikonska guma | S | 45 ~ 50 | Bela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik, odstranjevanje iz tlačnega litja, tanko delo, predelovalec hrane |
| Uretanska guma | U | 50 ~ 60 | Rjava | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Valovita plošča, železna plošča, furnir plošča |
| FKM | F | 60 | Črna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemično delo |
| Prevodni NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Splošno delo polprevodnika (statična električna odpornost) | |
| Prevodna silikonska guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik (statična elektrika) |
Zgornja tabela zajema samo splošne značilnosti obravnavanih gumijastih materialov. Modri simbol so modeli po meri.
Prikaz uporabe pnevmatskih komponent (vakuumske priseske) na različnih industrijskih področjih
I. Temeljne prednosti
II. Ekstrakcija aplikacij po panogah
A. Medicina in medicinska industrija
A.1：Osnovne zahteve:Čisto in brez onesnaževanja (skladno s FDA/GMP), nežno in neškodljivo ter preprečuje navzkrižno kontaminacijo
A.2 Ključni scenariji:
1. Farmacevtska embalaža: steklenička z zdravili / farmacevtska plošča / zbiralnik vrečke za infuzijo (prisesek iz silikona za živila, brez odvajanja delcev)
2. Sestavljanje medicinskih pripomočkov: kirurški instrumenti/medicinski katetri/kosi protez (nastavljiv podtlak, zaščita pred deformacijami)
3. Biološki laboratorij: petrijevka/centrifugalna epruveta/prenos reagentne kartice (kemično odporen, sterilno kompatibilen)
B. Industrija elektronike in polprevodnikov
B.1 Temeljne zahteve:antistatičen (10⁶-10¹¹Ω), natančno pozicioniranje (napaka ≤0,01 mm), odpornost na praske
B.2 Ključni scenariji:
1. Čip/polprevodnik: ravnanje z rezinami, embalaža čipov (porozna keramika/antistatični silikonski prisesek, enakomeren podtlak za preprečevanje zloma)
2. PCB/komponente: Fleksibilno PCB, mikro komponente (upori 0402), nameščene na površini (tanke silikonske/gelne/mikro priseske za preprečevanje gubanja/trganja)
3. Zaslon: plošča LCD/OLED, steklo na dotik (visoko prozoren material, brez madežev in prask)
C. Industrija avtomobilov in avtomobilskih delov
C.1 Temeljne zahteve:veliko sesanje (enojni sesalni disk ≥500N), prilagoditev več specifikacij (kovina/plastika/steklo), nedrseča
C.2 Ključni scenariji:
4. Izdelava karoserije: jeklena plošča/varjenje okvirja vrat (guma velikega premera/matrika z več priseski, protizdrsna tekstura)
5. Steklo/notranjost: namestitev vetrobranskega stekla, prenos površine usnjenega sedeža (temperaturno odporni silikonski/gobasti priseski, zaščita pred deformacijami)
6. Deli: ohišje valja motorja / ohišje menjalnika (vakuum + mehanska ključavnica, proti padcu)
D. Živilska in embalažna industrija
D.1 Temeljne zahteve:Material za živila (certifikat FDA), enostaven za čiščenje, odporen na udarce
D.2 Ključni scenariji:
1. Ravnanje s hrano: razvrščanje pekovskih izdelkov/svežega mesa/sadja (nizka sesalna goba, brez vonja in enostavna za pranje)
2. Avtomatizacija pakiranja: odpiranje embalažne vrečke, sterilno oblikovanje kartona (odprava statične elektrike/večtočkovno sesanje, primerno za tanko/trdo embalažo)
E. Industrija logistike in skladiščenja
E.1 Temeljne zahteve:učinkovito prilagajanje (več specifikacij blaga), stabilen pritisk, proti padcu
E.2 Ključni scenariji:
1. Ravnanje s kartonom: sortiranje kartona v e-trgovini (nastavljiv sesalni niz, vakuumski tlak)
2. Plošča/zvitek: prenos zvitka iz lesene plošče/plastične folije (dolg trak/obročasta sesalna skodelica, enakomerna adsorpcija za preprečevanje zamika)
F. Nova energija in posebne industrije
F.1 Nova energija (litijeva baterija/pv):
1. Litijeva baterijska plošča (antistatična porozna priseska, protiprašna), fotonapetostno steklo (velika prisesna silikonska priseska, brez prask)
F.2 Tisk in papir
1. Zajem papirja/tiskovine (vpojni papirni material, rahel podtlak za preprečevanje trganja in kontaminacije črnila)
III. Povzetek logike prilagajanja jedra
| Značilnosti obdelovanca | Program prilagajanja pipete | Ustrezni industrijski scenariji |
| Tanek/krhek/precizen | Silikonski/keramični material, mikro podtlak, mikro sesalna šoba | Elektronski polprevodniki, farmacevtski izdelki |
| Težki predmeti / velika velikost | Gumijasti material, prisesek velikega premera, niz priseskov | Avtomobili, logistični paneli |
| Zdravje/preprečevanje onesnaževanja | Silikon za hrano/medicino, strukturo, ki jo je enostavno čistiti | Zdravilo, hrana |
| Mehke / nepravilne površine | Gobast material, deformabilna priseska | Notranjost avtomobilov, hrana |
| Antistatične zahteve | Antistatični silikon s pomočjo ionskega vetra | elektronski polprevodnik |
Priročnik za namestitev
PDF Prenos
Opozorilo + Pozor （Preberite pred uporabo）
PDF Prenos
