Vzdrževanje vakuumske blazinice: praktičen vodnik za nego za novince pri ravnanju z vakuumom

Ko sem se začel ukvarjati s pnevmatiko, mi je moj nadrejeni povedal nekaj, kar sem popolnoma cenil šele čez leta: "Ventuza se ne obrabi sama od sebe. Zanemarjajo ga, dokler ne odpove."

Večina neuspešnihvakuumske blaziniceV trgovinah sem videl, da jih trdo delo ni premagalo v pokornost – ignorirali so jih v upokojitev. Ta priročnik je napisan za inženirje in tehnike, ki so novi pri rokovanju z vakuumom in želijo, da bi njihove priseske delovale dlje z manj drame.

Najprej spoznajte opozorilne znake

Preden sestavite vzdrževalno rutino, morate prepoznati, kdaj nekaj ni v redu. Preveč ljudi čaka, da blazinica spusti obdelovanec, preden začnejo raziskovati. Takrat je že prepozno.

Bodite pozorni na teh šest signalov:

• Čas cikla polzi navzgor
• Občasne okvare oprijema ali zdrs
• Tesnilna ustnica je videti sijoča ​​ali mastna
• Vidne razpoke ali izkrivljanje na ustnici
• Po rokovanju se na obdelovancih začnejo pojavljati sledi
• Vakuumski merilnik kaže več kot 10 % pod vrednostjo, zabeleženo ob prvem zagonu

Vsak od teh je dovolj, da se ustavite in raziščete. Ne čakajte, da vam izpadli del polepša dan.

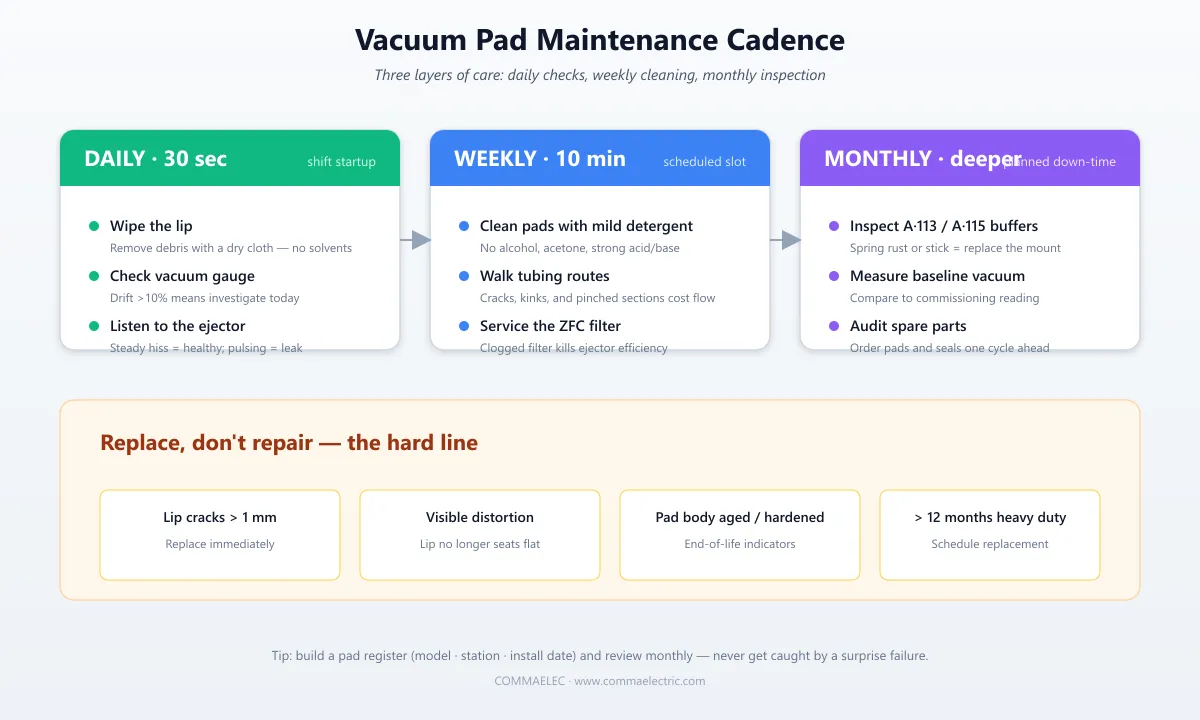

Dnevno: 30 sekund je dovolj

Vzdrževanje ni velik projekt.Najpomembnejše stvari trajajo manj kot minuto.

Poglejte ustnico pred zagonom.Odpadki iz prejšnje izmene – ostanki embalaže, papirni prah, oljna folija, ostružki – uničijo tesnilo. Obrišite s čisto suho krpo. Preskočite topila; suhe krpe je dovolj.

Poglejte merilnik vakuumae. Večina nastavitev ima merilnik v bližini ejektorja. Upoštevajte odčitek, ko je sistem na novo zagnan. Primerjajte dnevno. Do 5 % zanašanje je normalen hrup. Več kot 10 % pomeni, da se je nekaj spremenilo.

Poslušajte ejector.Zdrav vakuumski generator ima enakomerno sikanje. Če postane glasnejši, toplejši ali začne utripati, verjetno nekje pušča ali je filter zamašen.

Ti trije pregledi skupaj trajajo približno 30 sekund in se štejejo za dnevni pregled celotnega vakuumskega krogotoka.

Tedensko: 10 minut je dovolj

Enkrat na teden blokirajte določeno mesto in preglejte ta seznam.

Očistite blazinice. Operite s toplo vodo in blagim nevtralnim detergentom.Izogibajte se alkoholu, acetonu, močnim kislinam in močnim bazam – ti razgradijo NBR, silikon, poliuretan in večino elastomerov na molekularni ravni. NBR nabrekne v nekaterih topilih; Silikon v močni kislini postane krhek.

Sušite na zraku naravno ali uporabite nizkotlačno zračno pištolo.Ne streljajte z visokotlačno zračno pištolo od blizu - deformirali boste tesnilni rob.

Hodite po cevni poti.Poiščite razpoke, zatrdline, pregibe ali stisnjene dele. Stisnjene cevi so ena najpogostejših tihih okvar v pnevmatskih sistemih: cevi, ki se ujamejo pod kabelske police ali jih pritisnejo premikajoče se osi, v notranjosti počasi razvijejo prečni prerez "dumbbell", izgube pretoka pa lahko presežejo 30 %.

Očistite ali servisirajte vakuumski filter.Vakuumski filtri serije ZFC in linijski filtri HFL COMMAELEC imajo prozorno posodo. Ko se razbarva, ga servisirajte. Filter je v bistvu pljuča vakuumskega sistema - ko je zadušen, ejektor deluje močneje, črpa več energije in umre mlajši.

Mesečno: nekoliko bolj temeljito

Mesečni pregledi gredo še globlje.

Preglejte vzmetne nosilce.COMMAELEC A·113 notranja vzmet in A·115 zunanji vzmetni nosilci delujejo kot amortizerji med robotom in blazino. Če vidite rjo, lepljenje ali vzmet, ki se po stiskanju ne vrne, jo zamenjajte. Okvarjen blažilnik omogoča, da udarci potujejo naravnost v tesnilni rob in ta poškodba je nepopravljiva.

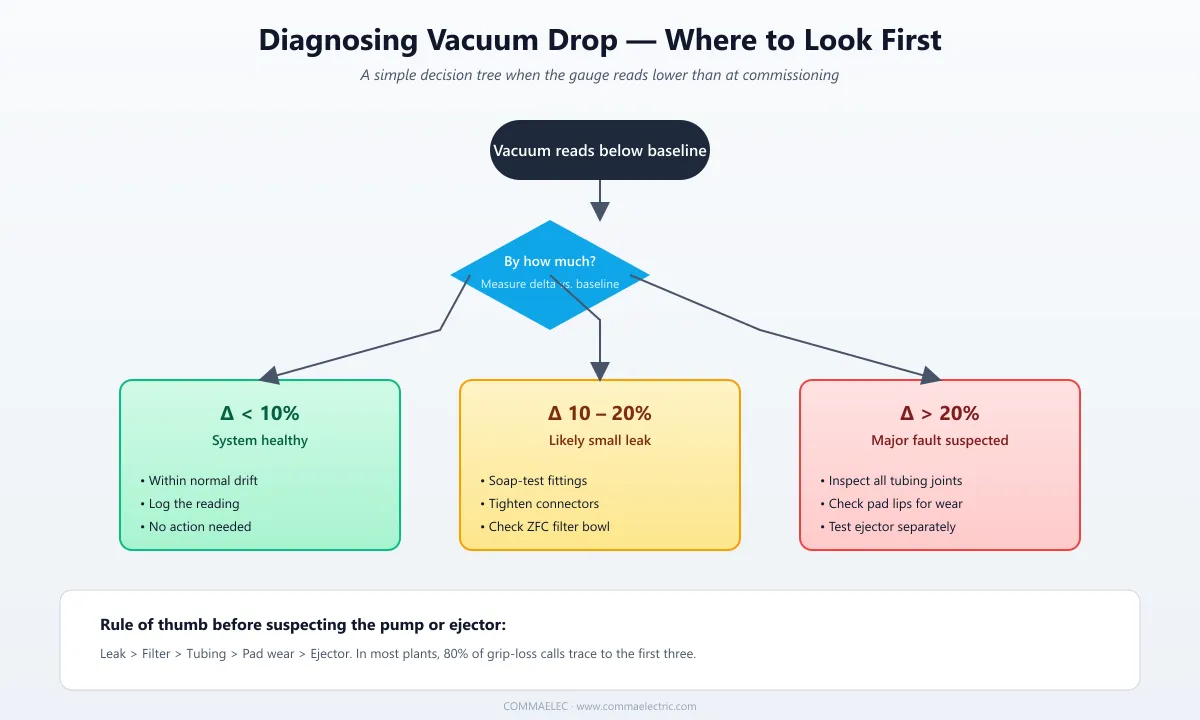

Izmerite nivo vakuuma.Odklopite prisesek z obdelovanca in odčitajte vakuum na strani ejektorja. Primerjajte z izhodiščem, ki ste ga zabeležili ob zagonu:

• Manj kot 10 % padec → sistem zdrav
• 10–20 % padec → verjetno majhno puščanje; preverite opremo
• Več kot 20 % padec → preglejte cevje, priključke, ustnice in preverite obrabo

Revizija rezervnih delov.Telo blazinic običajno traja od 6 do 12 mesecev, odvisno od delovnega cikla. Tesnila in O-tesnila se obrabijo hitreje. Enkrat mesečno preverite zalogo in naročite zamenjavo mesec dni pred potrebo. Videl sem, da so se proizvodne linije ustavile zaradi manjkajočega O-tesnila – ne dovolite, da ste to vi.

Ko bi morali zamenjati, ne popraviti

Nekateri pogoji pomenijo, da je blazinica končana – ne poskušajte je negovati.

• Razpoke, globlje od 1 mm na ustnici
• Vidno popačenje; ustnica ne leži več ravno
• Telo blazinice je poškodovano, utrjeno ali postarano
• Ista blazinica v uporabi več kot 12 mesecev pod težkimi pogoji

Skušnjava je potisniti blazinico skozi "še eno izmeno." Vakuumske okvare so trenutne: v trenutku, ko tesnilo poči, del pade. Vedite, kje je črta, in je ne prečkajte, da bi prihranili en cikel zamenjave.

Tri navade, ki si jih je vredno zgraditi

Nekaj ​​zadnjih navad, če ste na začetku.

Vodite register. Preprosta preglednica deluje:model blazinice, postaja, datum namestitve, datum zamenjave. Preglejte ga vsak mesec in nikoli vas ne bo presenetila nenadna napaka.

Fotografirajte stare blazinice, ko jih zamenjate.Novi tehniki pogosto ne morejo ugotoviti, ali je rabljena blazinica poškodovana ali samo uporabljena. Knjižnica fotografij hitro ustvari vašo referenco.

Ostanite v stiku s svojim dobaviteljem. COMMAELECže več kot desetletje izdeluje pnevmatske vakuumske komponente. Ko naletite na neznano situacijo, vam lahko izkušeni aplikacijski inženir prihrani ure ugibanja.

Vakuumska blazinicaZasnova ni zapletena, a za dolgo življenjsko dobo enega gredo majhne podrobnosti, ki se izvajajo dosledno. Zgornje vgradite v mišični spomin in vaše blazinice bodo preživele tiste v sosednjem zalivu.

Pogosto zastavljena vprašanja

Kako pogosto naj zamenjam prisesek?

Tipičen razpon je vsakih 6 do 12 mesecev. Visokofrekvenčni cikli (več kot 10 na minuto), povišane temperature in oljnata okolja skrajšajo življenjsko dobo.

Oprijem moje blazinice slabi — ali vakuumska črpalka ne deluje?

Ni nujno. Preverite puščanje, preverite filter, preverite cevje in šele nato posumite na črpalko. Večina izgube oprijema sega v prve tri.

Na ustnicah je olje, ki se ne spere. Kaj zdaj?

Za približno pet minut namakajte v topli vodi z nevtralnim detergentom, nato pa nežno obrišite z mehko krpo. Za trdovratne ostanke deluje majhna količina izopropilnega alkohola, vendar se izogibajte močnim topilom.
