Vakuumsko sesanje je ključna rešitev za "fleksibilno prijemanje" v industrijski avtomatizaciji s štirimi glavnimi prednostmi: nepoškodljivo prijemanje, prilagodljivost večmaterialnim/nepravilnim obdelovancem, čista in okoljska zaščita ter prilagodljivo delovanje. Lahko se prilagodi različnim industrijskim značilnostim obdelovancev (tanek/debel, natančen/grob, sanitarni/standard).
Kompaktne vakuumske priseske ZP3
Tovarna Commaelec vzdržuje obsežen inventar, pripravljen za pošiljanje, in ponuja visokokakovostne možnosti iz gume, silikona in specializiranih materialov – vključno z antistatičnimi različicami. Kompaktne vakuumske priseske ZP3 imajo razpon premera od 1,5 mm do 16 mm; te miniaturne komponente so natančno izdelane posebej za elektronsko industrijo.
Kliknite in začnite z izbiro
》Nazaj na informacije o izdelku

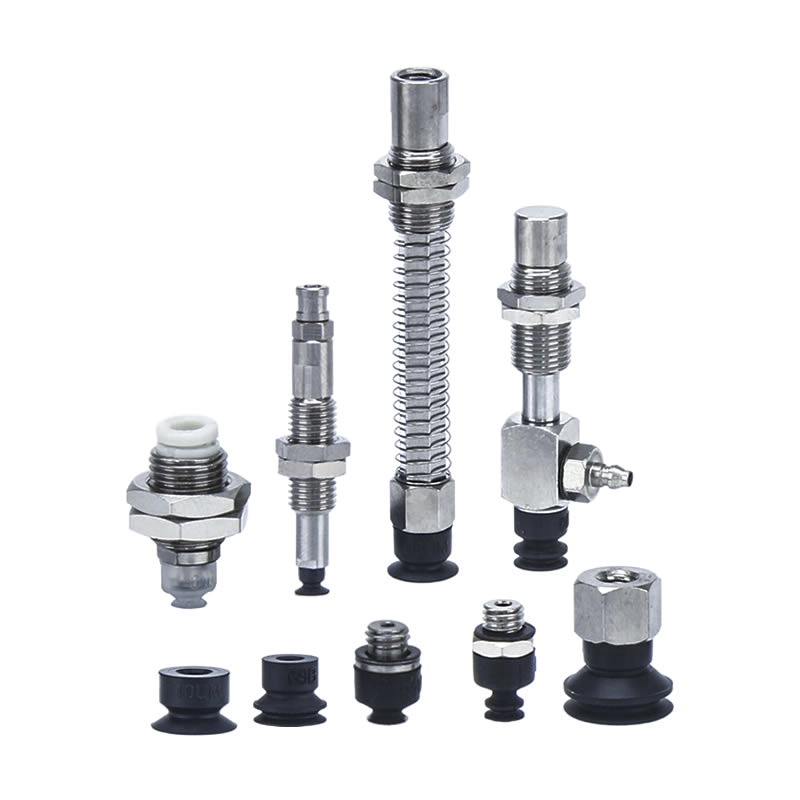

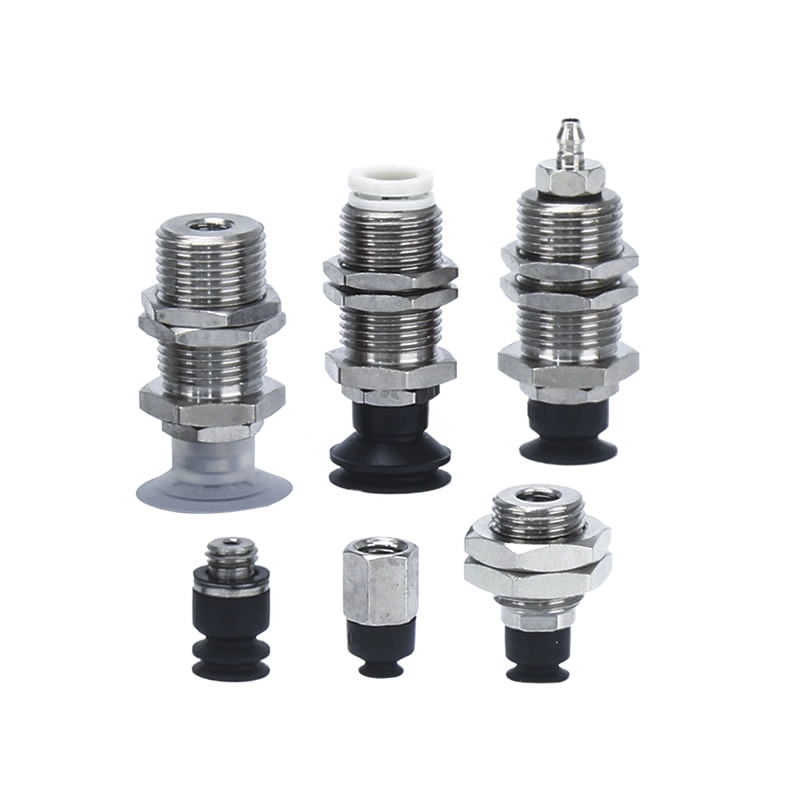

Kompaktne vakuumske priseske ZP3
Kompaktna vakuumska blazinica serije ZP3

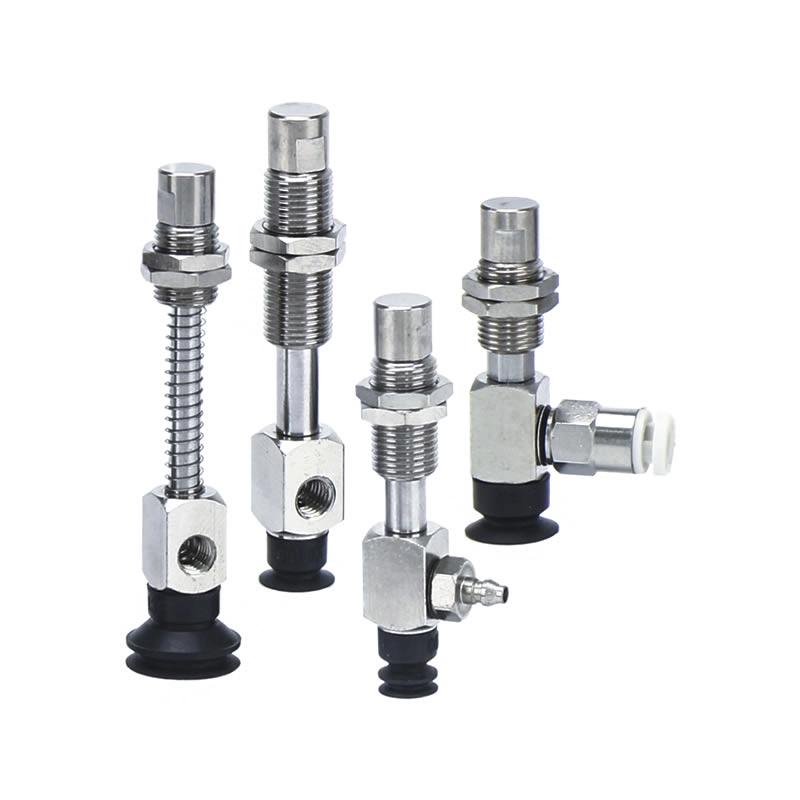

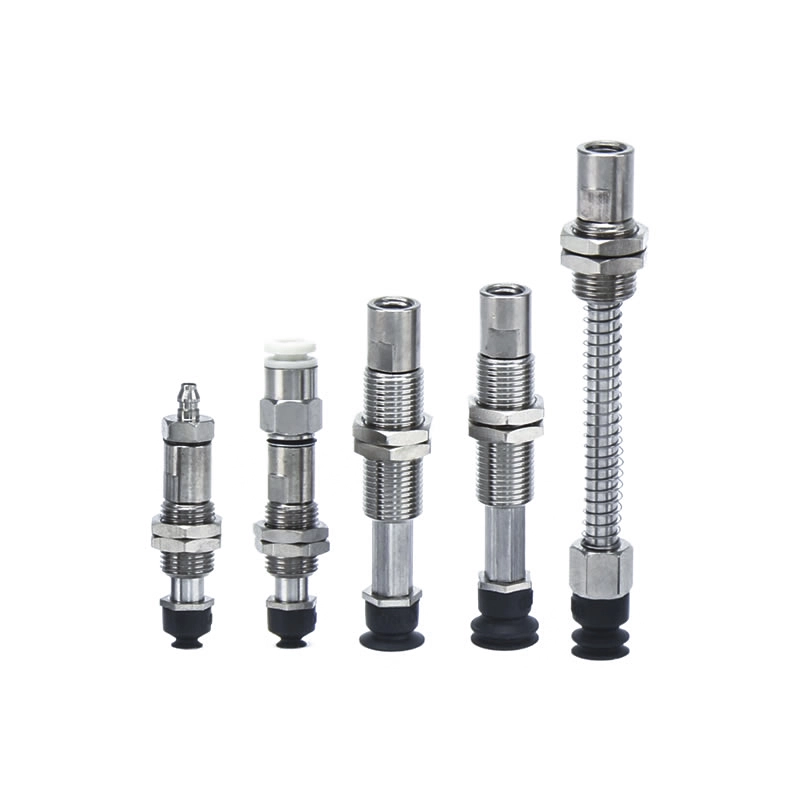

Serija ZP3-T z adapterjem Kompaktne vakuumske blazinice
Serija ZP3-T s kompaktnimi vakuumskimi blazinicami
Serija ZP3-Y z adapterjem Kompaktne vakuumske blazinice
Serija ZP3-Y s kompaktnimi vakuumskimi blazinicami
Opis
Kako naročiti
Specifikacije / Material
Aplikacije
Vir
Kompaktne vakuumske priseske ZP3 so zasnovane posebej za elektronsko industrijo in zagotavljajo natančen in zanesljiv oprijem majhnih ali občutljivih komponent. S premeri od 1,5 mm do 16 mm se brezhibno vključijo v avtomatizirano proizvodnjo in robotske sisteme.
pogosta vprašanja
Kaj so tipične aplikacije?

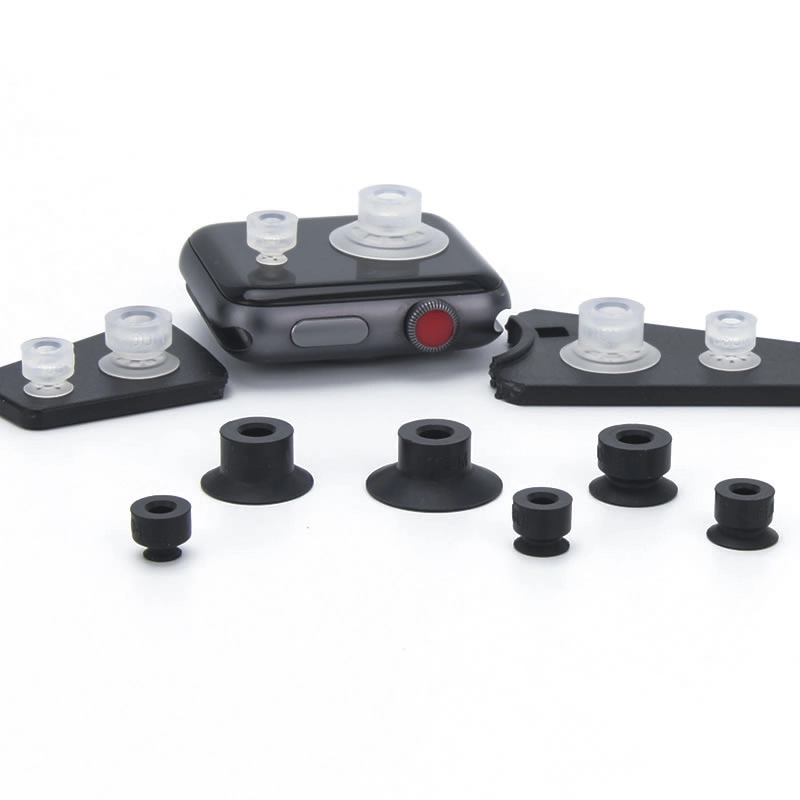

Ravnanje z majhnimi elektronskimi komponentami in vezji.
Prevoz natančnih kovinskih delov in celic litijevih baterij.
Integracija v robotske montažne linije za hitre, ponovljive operacije pobiranja in postavitve.
Kaj je serija ZP3P?
Visokozmogljiva različica ZP3, zasnovana za visokociklično avtomatizacijo.
Ponuja različne velikosti, oblike in možnosti materiala, ki izpolnjujejo različne potrebe industrijskega prijemanja.
Kakšna je razlika med ZP3 in ZP3-T?
ZP3:Standardna kompaktna vakuumska skodelica za natančno rokovanje.
ZP3-T:Izboljšano za visokotemperaturna ali kemično občutljiva okolja z uporabo specializiranih materialov.
Ključne značilnosti oblikovanja
Kompaktna velikost za ozke prostore za namestitev.
Prilagodljive smeri vhoda vakuuma (navpično in bočno).
Izbirni adapterji, nosilci odbojnikov in dodatki iz nerjavečega jekla.
Zasnovan za stabilen oprijem in minimalno izgubo vakuuma.
Kateri materiali so na voljo?
Visokokakovostna guma in silikon.
Antistatične različice za elektroniko.
Dodatki iz nerjavečega jekla za litijevo baterijo.
Katero obliko blazinice naj uporabim?
Stanovanje:Za gladke, ravne površine.
Meh ali globoko:Za neenakomerne, rahlo deformirane ali teksturirane komponente.
Oblike po meri:Kompaktne vakuumske priseske ZP3 je mogoče prilagoditi posebnim zahtevam obdelovanca in zahtevam avtomatiziranega integracijskega sistema.

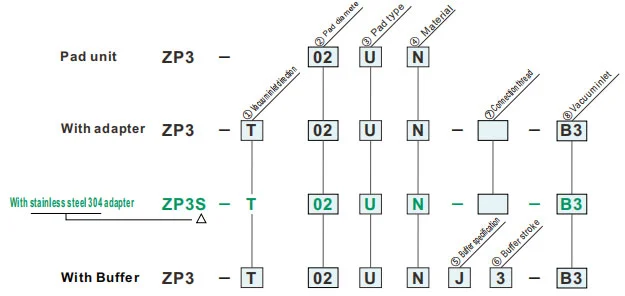

Kako naročiti
| ①Vakuumska vstopna smer | ⑦Priključni navoj | ⑧Vakuumski dovod | |||||
| T | Navpično |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | Stranski |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Premer blazinice (mm) | |
| 015 | ø1,5 |
| 02 | ø2 |
| 035 | ø3,5 |
| ③ Vrsta blazinice | |
| U | Stanovanje |
| ④Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
| GN | Prevodni NBR |
| GS | Prevodna silikonska guma |
Zeleni simbol so modeli po meri.
| ⑤Specifikacija medpomnilnika | |
| J | Vrtenje |
| K | Ne vrti se |
| ⑥Odbojnik | |
| 3 | 3 mm |
| 6 | 6 mm |
| ⑦Priključni navoj | |
| A6 | M6x0,75 (zunanji navoj) |
| B3 | M3x0,5 (notranji navoj) |
| ⑧Vakuumski dovod | |
| A3 | M3x0,5 (moški navoj) |
| A4 | M4x0,7 (zuni navoj) |
| B3 | M3x0,5 (notranji navoj) |
| 04 | ø4 (pritrditev z enim dotikom) |
| U2 | ø2 (priključek z bodico) |
| U4 | ø4 (priključek z bodico) |
Reaktivna sila vzmeti
| Tip blazinice | Specifikacija medpomnilnika | Hod puferja (mm) | Priključni navoj | Zatezni moment ±5 % [N·m] |
Reaktivna sila vzmeti [N] | |
| Pri 0 taktu | Pri polnem zamahu | |||||
| ø1,5~ø3,5 | J | 3,6 | M6 x 0,75 | 1,5-1,8 | 0.2 |
0.4 0.5 |
| K | M8 x 0,75 | 2,0-2,5 | ||||
| Montažne mere adapterja |
|
Premer blazinice: ø4 ~ø8
|
|
Premer blazinice: ø10 ~ø16
|
| ①Vakuumska vstopna smer | ⑦Priključni navoj | ⑧Vakuumski dovod | ||
| T | Navpično |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | Stranski |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Premer blazinice (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③ Vrsta blazinice | |
| UM | Ravno z utorom |
| B | Mehovi |
| ④Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
| GN | Prevodni NBR |
| GS | Prevodna silikonska guma |
Zeleni simbol so modeli po meri.
|
⑤Specifikacija medpomnilnika
⑥Odbojnik (mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Vrtenje | ● | ● | ● | — | — |
| JB | Vrtljiv (z pušo) | — | — | — | ● | ● |
| K | Ne vrti se | ● | ● | ● | ● | ● |
| ⑦Priključni navoj | |
| A10 | M10x1 (zunanji navoj) |
| A12 | M12x1 (zunanji navoj) |
| B5 | M5x0,8 (notranji navoj) |
| ⑧Vakuumski dovod | |
| A4 | M4x0,7 (zunanji navoj) |
| A5 | M5x0,8 (zuni navoj) |
| H5 | M5x0,8 (zuni navoj) |
| B4 | M4x0,7 (notranji navoj) |
| B5 | M5x0,8 (notranji navoj) |
| 04 | ø4 (pritrditev z enim dotikom) |
| 06 | ø6 (pritrditev z enim dotikom) |
| U2 | ø2 (priključek z bodico) |
| U4 | ø4 (priključek z bodico) |
| U6 | ø6 (priključek z bodico) |
Mere (mm)
Zeleni simbol so modeli po meri.
U
Stanovanje
| Model | øA | øB | |||
|
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Referenčni model: ZP3-015UGN
Montažne mere adapterja
UM
Ravno z utorom
| Model | øA | øB | øC | øD | E | Y | |||
|
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
|||||||
| ZP3 | 04 | UM |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Referenčni model: ZP3-04UMGN
B
Mehovi
| Model | øA | øB | øC | øD | E | F | Y | |||
|
② Pad dia. |
③ Pad vrsta |
④ Pad Material |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Referenčni model: ZP3-04UMGN
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
| Tip blazinice | Premer blazinice (mm) | Aplikacija | Tipične površine in oblike obdelovancev | |||||||
| Stanovanje | Pomahal | Poševno | Različne višine | Konveksno | mastna | |||||
|
|
|
|
|
|
|||||
| Oglas Compact P | Stanovanje (U) |
|
ø1,5~ø3,5 | Za adsorpcijo obdelovancev z ravno in nedeformirano površino | ⚪ | X | X | X | X | X |
| Ploščat z utorom (UM) |
|
ø4~ø16 | Za obdelovanec, ki se bo verjetno deformiral | ⚪ | X | X | X | X | △ | |
| Meh (B) |
|
ø4~ø16 | Za adsorpcijo obdelovancev z nagnjeno površino | ⚪ | △ | ⚪ | X | △ | X | |
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
|
Material
Značilnosti
|
Simbol | Durometer HS (±5°) |
barva od guma |
Delovanje temperatura območje (°C) |
Olje odpornost bencin |
Olje odpornost benzol |
Osnova odpornost |
kislina odpornost |
Odpornost na vremenske vplive | Ozon odpornost |
Abrazija odpornost |
Vodoodporen | Topilo odpornost (benzen, toluen) |
Aplikacija |
| NBR | N | 50 | Črna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prenos splošnega dela, valovita plošča, furnir, železna plošča in drugo |
| Silikonska guma | S | 45 ~ 50 | Bela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik, odstranjevanje iz tlačnega litja, tanko delo, predelovalec hrane |
| Uretanska guma | U | 50 ~ 60 | Rjava | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Valovita plošča, železna plošča, furnir plošča |
| FKM | F | 60 | Črna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemično delo |
| Prevodni NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Splošno delo polprevodnika (statična električna odpornost) | |
| Prevodna silikonska guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik (statična elektrika) |
Zgornja tabela zajema samo splošne značilnosti obravnavanih gumijastih materialov. Modri simbol so modeli po meri.
Prikaz uporabe pnevmatskih komponent (vakuumske priseske) na različnih industrijskih področjih
I. Temeljne prednosti
II. Ekstrakcija aplikacij po panogah
A. Medicina in medicinska industrija
A.1：Osnovne zahteve:Čisto in brez onesnaževanja (skladno s FDA/GMP), nežno in neškodljivo ter preprečuje navzkrižno kontaminacijo
A.2 Ključni scenariji:
1. Farmacevtska embalaža: steklenička z zdravili / farmacevtska plošča / zbiralnik vrečke za infuzijo (prisesek iz silikona za živila, brez odvajanja delcev)
2. Sestavljanje medicinskih pripomočkov: kirurški instrumenti/medicinski katetri/kosi protez (nastavljiv podtlak, zaščita pred deformacijami)
3. Biološki laboratorij: petrijevka/centrifugalna epruveta/prenos reagentne kartice (kemično odporen, sterilno kompatibilen)
B. Industrija elektronike in polprevodnikov
B.1 Temeljne zahteve:antistatičen (10⁶-10¹¹Ω), natančno pozicioniranje (napaka ≤0,01 mm), odpornost na praske
B.2 Ključni scenariji:
1. Čip/polprevodnik: ravnanje z rezinami, embalaža čipov (porozna keramika/antistatični silikonski prisesek, enakomeren podtlak za preprečevanje zloma)
2. PCB/komponente: Fleksibilno PCB, mikro komponente (upori 0402), nameščene na površini (tanke silikonske/gelne/mikro priseske za preprečevanje gubanja/trganja)
3. Zaslon: plošča LCD/OLED, steklo na dotik (visoko prozoren material, brez madežev in prask)
C. Industrija avtomobilov in avtomobilskih delov
C.1 Temeljne zahteve:veliko sesanje (enojni sesalni disk ≥500N), prilagoditev več specifikacij (kovina/plastika/steklo), nedrseča
C.2 Ključni scenariji:
4. Izdelava karoserije: jeklena plošča/varjenje okvirja vrat (guma velikega premera/matrika z več priseski, protizdrsna tekstura)
5. Steklo/notranjost: namestitev vetrobranskega stekla, prenos površine usnjenega sedeža (temperaturno odporni silikonski/gobasti priseski, zaščita pred deformacijami)
6. Deli: ohišje valja motorja / ohišje menjalnika (vakuum + mehanska ključavnica, proti padcu)
D. Živilska in embalažna industrija
D.1 Temeljne zahteve:Material za živila (certifikat FDA), enostaven za čiščenje, odporen na udarce
D.2 Ključni scenariji:
1. Ravnanje s hrano: razvrščanje pekovskih izdelkov/svežega mesa/sadja (nizka sesalna goba, brez vonja in enostavna za pranje)
2. Avtomatizacija pakiranja: odpiranje embalažne vrečke, sterilno oblikovanje kartona (odprava statične elektrike/večtočkovno sesanje, primerno za tanko/trdo embalažo)
E. Industrija logistike in skladiščenja
E.1 Temeljne zahteve:učinkovito prilagajanje (več specifikacij blaga), stabilen pritisk, proti padcu
E.2 Ključni scenariji:
1. Ravnanje s kartonom: sortiranje kartona v e-trgovini (nastavljiv sesalni niz, vakuumski tlak)
2. Plošča/zvitek: prenos zvitka iz lesene plošče/plastične folije (dolg trak/obročasta sesalna skodelica, enakomerna adsorpcija za preprečevanje zamika)
F. Nova energija in posebne industrije
F.1 Nova energija (litijeva baterija/pv):
1. Litijeva baterijska plošča (antistatična porozna priseska, protiprašna), fotonapetostno steklo (velika prisesna silikonska priseska, brez prask)
F.2 Tisk in papir
1. Zajem papirja/tiskovine (vpojni papirni material, rahel podtlak za preprečevanje trganja in kontaminacije črnila)
III. Povzetek logike prilagajanja jedra
| Značilnosti obdelovanca | Program prilagajanja pipete | Ustrezni industrijski scenariji |
| Tanek/krhek/precizen | Silikonski/keramični material, mikro podtlak, mikro sesalna šoba | Elektronski polprevodniki, farmacevtski izdelki |
| Težki predmeti / velika velikost | Gumijasti material, prisesek velikega premera, niz priseskov | Avtomobili, logistični paneli |
| Zdravje/preprečevanje onesnaževanja | Silikon za hrano/medicino, strukturo, ki jo je enostavno čistiti | Zdravilo, hrana |
| Mehke / nepravilne površine | Gobast material, deformabilna priseska | Notranjost avtomobilov, hrana |
| Antistatične zahteve | Antistatični silikon s pomočjo ionskega vetra | elektronski polprevodnik |
Priročnik za namestitev
PDF Prenos
Opozorilo + Pozor （Preberite pred uporabo）
PDF Prenos
