Vakuumsko sesanje je ključna rešitev za "fleksibilno prijemanje" v industrijski avtomatizaciji s štirimi glavnimi prednostmi: nepoškodljivo prijemanje, prilagodljivost večmaterialnim/nepravilnim obdelovancem, čista in okoljska zaščita ter prilagodljivo delovanje. Lahko se prilagodi različnim industrijskim značilnostim obdelovancev (tanek/debel, natančen/grob, sanitarni/standard).
Ovalne vakuumske priseske ZP2
Kot vodilni kitajski proizvajalec naša tovarna ponuja prilagojene ovalne vakuumske priseske ZP2 za vitke obdelovance v zaprtih prostorih. Na voljo v 12 specifikacijah (npr. 3,5 × 7 do 8 × 30 mm) ta rešitev neposrednega dobavitelja zagotavlja enoten pritisk in stabilnost oprijema. Z dodatnimi odbojniki 6–50 mm in antistatičnimi materiali je idealen za PCB, baterije in hitre pakirne linije.
Kliknite in začnite z izbiro
》Nazaj na informacije o izdelku

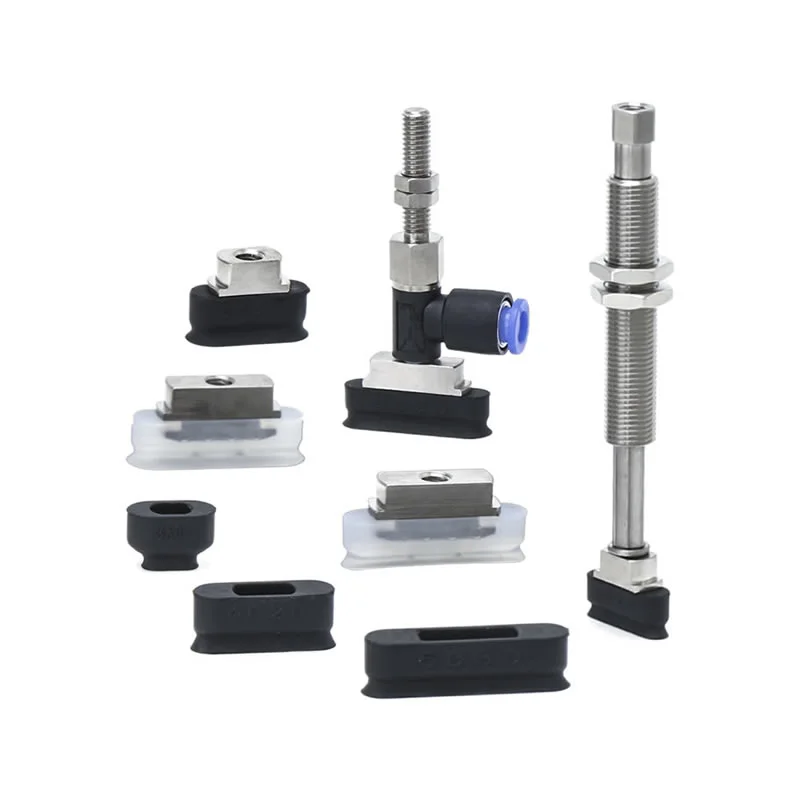

Ovalne vakuumske priseske ZP2

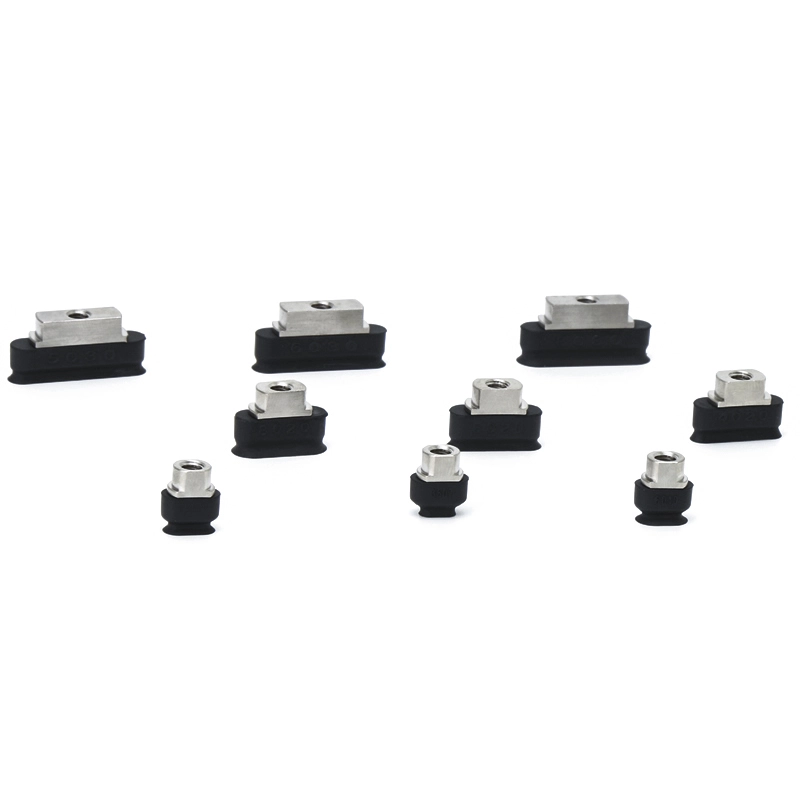

Ovalna vakuumska blazinica serije ZP2
Serija ZP2-T z ovalno vakuumsko blazinico adapterja

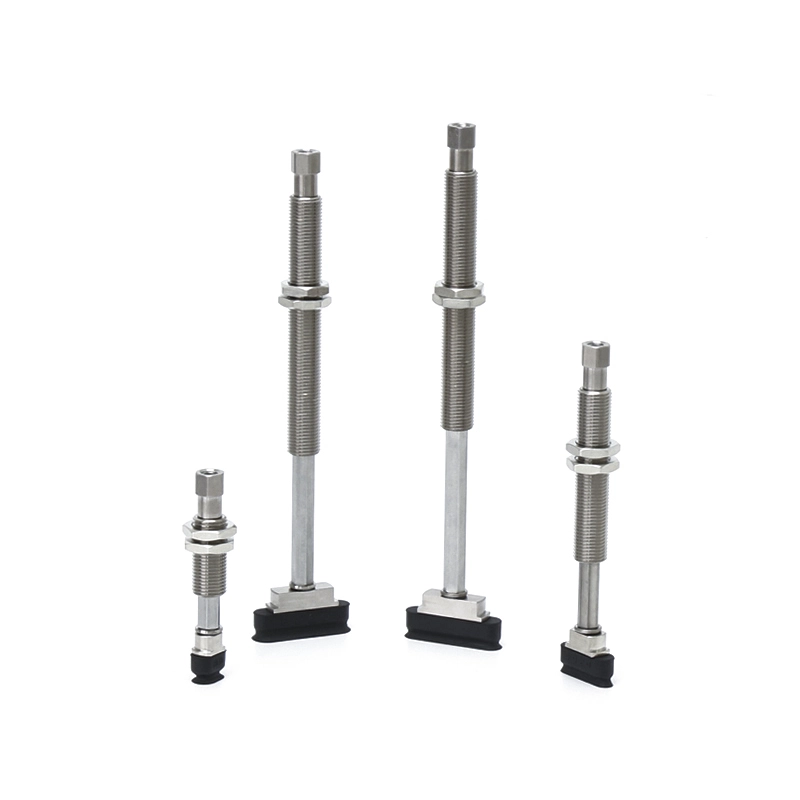

Serija ZP2-T z vmesno ovalno vakuumsko blazinico

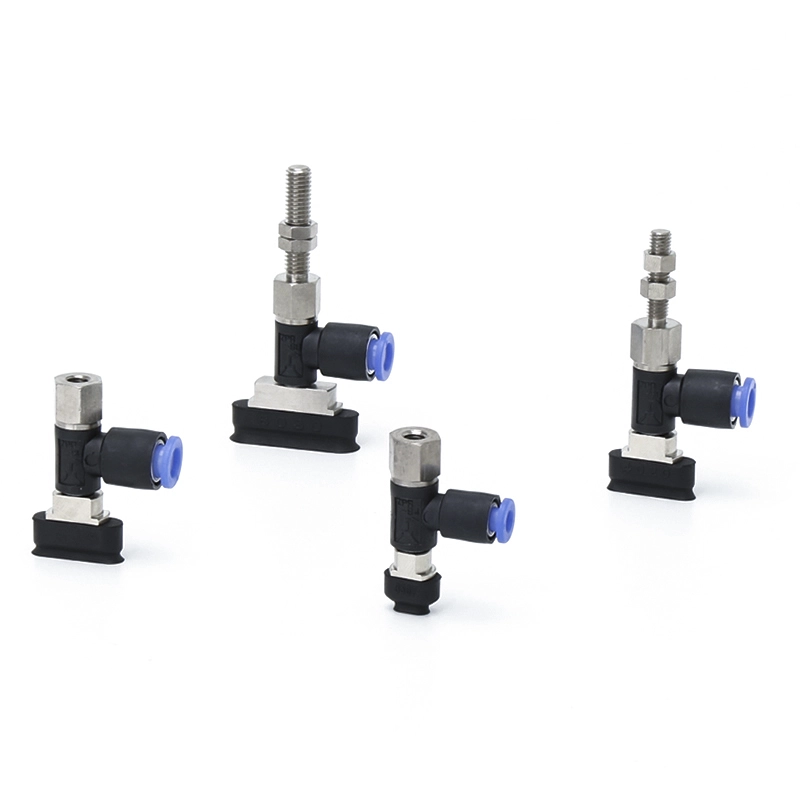

Serija ZP2-R z ovalno vakuumsko blazinico adapterja

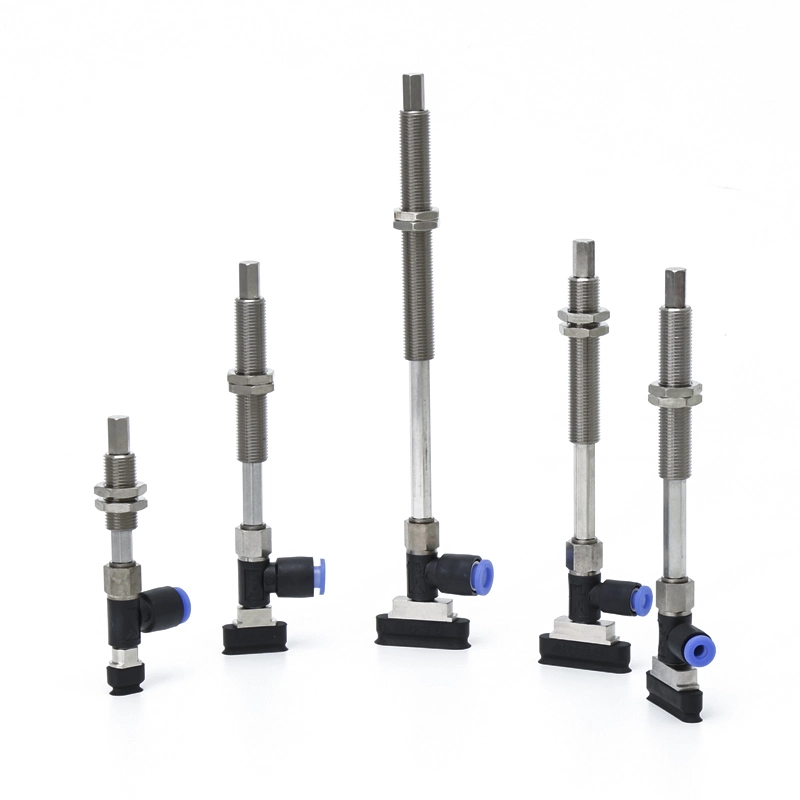

Serija ZP2-R z vmesno ovalno vakuumsko blazinico
Opis
Kako naročiti
Specifikacije / Material
Aplikacije
Vir
Kot vodilni proizvajalec na Kitajskem naša tovarna zagotavlja prilagojene rešitve za ovalne vakuumske priseske ZP2, prilagojene strogim zahtevam elektronike in avtomobilskega sektorja. Ne glede na to, ali ste dobavitelj velikih količin ali končni uporabnik, naša ovalna serija ZP2 zagotavlja zanesljivost, potrebno za natančno rokovanje.
Ključne tehnične značilnosti in specifikacije
1. Obsežen nabor specifikacij
Da bi zagotovili popolno prileganje vsakemu vitkemu obdelovancu, ponujamo 12 standardnih specifikacij za ovalne vakuumske priseske ZP2:
Kompaktne velikosti:3,5×7, 4×10, 5×10, 6×10 mm.
Srednje dolžine:4×20, 5×20, 6×20, 8×20 mm.
Razširjeni doseg:4×30, 5×30, 6×30, 8×30 mm.
2. Odličnost materialov, specifičnih za industrijo
Uporabljamo visoko kakovostne materiale, ki ustrezajo vašemu delovnemu okolju:
Visokokakovostni silikon in NBR:Za splošne namene in naloge pri visokih temperaturah.
Antistatični (ESD) materiali:Bistvenega pomena za ravnanje s PCB in polprevodniki.
Dodatki iz nerjavečega jekla:Specializirane konfiguracije, optimizirane za industrijo litijevih baterij.
Glavne prednosti in poudarki
Optimizirano za zaprte prostore:Ozek profil ovalnih vakuumskih priseskov ZP2 omogoča pobiranje z visoko gostoto na natrpanih PCB-jih ali ozkih embalažnih profilih, kjer se okrogle skodelice preprosto ne prilegajo.
Izboljšana stabilnost oprijema:Podaljšano sesalno območje zagotavlja večji "odtis" na vitkih predmetih, kot so cevi ali tesnilni trakovi, kar znatno zmanjša tveganje nagibanja ali zdrsa obdelovanca.
Prilagodljiva namestitev:Podpira navpične in stranske vakuumske dovode. Vsako skodelico je mogoče združiti z adapterjem ali nosilcem blažilnika (hod 6 mm–50 mm) za ublažitev udarcev na krhke površine.
Neposredna tovarniška dobava:Naša tovarna s sedežem na Kitajskem vzdržuje veliko količino izdelkov na zalogi, kar zagotavlja kratke dobavne roke in konkurenčne cene za globalno nabavo.
Tipični scenariji uporabe
Elektronika in polprevodniki:Sestavljanje tiskanega vezja, izdelava fleksibilnega vezja in pozicioniranje baterijske elektrode.
Avtomobilski deli:Ovalne vakuumske priseske ZP2 se pogosto uporabljajo za rokovanje in montažo tesnilnih trakov, podolgovatih obrob in plastičnih profilov.
Pakiranje in logistika:Hitro etiketiranje, zapiranje kartonov in sortiranje podolgovatih paketov.

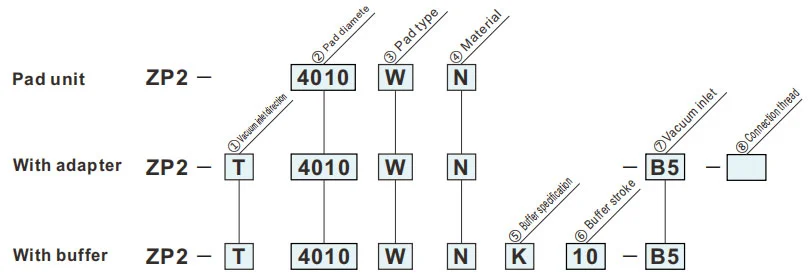

Kako naročiti
- Za obdelovance z omejitvami na adsorpcijski površini.
| ①Vakuumska vstopna smer | ⑦Vakuumski dovod | ⑧Priključni navoj | ||
| T | Navpično |
|
B5 |
— |
|
B50406 |
— | ||
| R | Stranski |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②Velikost blazinice | |
| 3507 | 3,5 x 7 |
| 4010 | 4 x 10 |
| 5010 | 5 x 10 |
| 6010 | 6 x 10 |
| 4020 | 4 x 20 |
| 5020 | 5 x 20 |
| 6020 | 6 x 20 |
| 8020 | 8 x 20 |
| 4030 | 4 x 30 |
| 5030 | 5 x 30 |
| 6030 | 6 x 30 |
| 8030 | 8 x 30 |
| ③ Vrsta blazinice | |
| W | Ovalna |
| ⑦Vakuumski dovod | |
| B5 | M5x0,8 (ženski) |
| 04 | ø4Priprava z enim dotikom |
| 06 | ø6 Pritrditev z enim dotikom |
| ④Material | |
| N | NBR |
| S | Silikonska guma |
| U | Uretanska guma |
| F | FKM |
| GN | Prevodni NBR |
| GS | Prevodna silikonska guma |
Zeleni simbol so modeli po meri.
| ⑤Specifikacija medpomnilnika | |
| K | Ne vrti se |
| ⑥Odbojnik | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
| ⑧Priključni navoj | |
| A5 | M5x0,8 (moški) |
| B5 | M5x0,8 (ženski) |
Mere (mm)
Zeleni simbol so modeli po meri.
PP
Vrsta kocke
| Model | A | B | C | D | øE | Y | |||
|
② Pad Velikost |
③ Pad vrsta |
④ Pad Material |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2,5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1,8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2,5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1,8 | 0.5 | |||
| 5030 | 5 | 6 | ø2,5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Referenčni model: ZP2-4030WS
Montažne mere adapterja
Veljavna blazinica: 3507W/4010W/5010W/6010W
Veljavna blazinica: 4020W/5020W/6020W/8020W
Veljavna blazinica: 4030W/5030W/6030W/8030W
Material in lastnosti blazinice
⚪:Majhen ali nič vpliva △:Lahko se uporablja glede na pogoje X:Ni primeren
|
Material
Značilnosti
|
Simbol | Durometer HS (±5°) |
barva od guma |
Delovanje temperatura območje (°C) |
Olje odpornost bencin |
Olje odpornost benzol |
Osnova odpornost |
kislina odpornost |
Odpornost na vremenske vplive | Ozon odpornost |
Abrazija odpornost |
Vodoodporen | Topilo odpornost (benzen, toluen) |
Aplikacija |
| NBR | N | 50 | Črna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prenos splošnega dela, valovita plošča, furnir, železna plošča in drugo |
| Silikonska guma | S | 45 ~ 50 | Bela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik, odstranjevanje iz tlačnega litja, tanko delo, predelovalec hrane |
| Uretanska guma | U | 50 ~ 60 | Rjava | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Valovita plošča, železna plošča, furnir plošča |
| FKM | F | 60 | Črna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemično delo |
| Prevodni NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Splošno delo polprevodnika (statična električna odpornost) | |
| Prevodna silikonska guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polprevodnik (statična elektrika) |
Zgornja tabela zajema samo splošne značilnosti obravnavanih gumijastih materialov. Modri simbol so modeli po meri.
Prikaz uporabe pnevmatskih komponent (vakuumske priseske) na različnih industrijskih področjih
I. Temeljne prednosti
II. Ekstrakcija aplikacij po panogah
A. Medicina in medicinska industrija
A.1：Osnovne zahteve:Čisto in brez onesnaževanja (skladno s FDA/GMP), nežno in neškodljivo ter preprečuje navzkrižno kontaminacijo
A.2 Ključni scenariji:
1. Farmacevtska embalaža: steklenička z zdravili / farmacevtska plošča / zbiralnik vrečke za infuzijo (prisesek iz silikona za živila, brez odvajanja delcev)
2. Sestavljanje medicinskih pripomočkov: kirurški instrumenti/medicinski katetri/kosi protez (nastavljiv podtlak, zaščita pred deformacijami)
3. Biološki laboratorij: petrijevka/centrifugalna epruveta/prenos reagentne kartice (kemično odporen, sterilno kompatibilen)
B. Industrija elektronike in polprevodnikov
B.1 Temeljne zahteve:antistatičen (10⁶-10¹¹Ω), natančno pozicioniranje (napaka ≤0,01 mm), odpornost na praske
B.2 Ključni scenariji:
1. Čip/polprevodnik: ravnanje z rezinami, embalaža čipov (porozna keramika/antistatični silikonski prisesek, enakomeren podtlak za preprečevanje zloma)
2. PCB/komponente: Fleksibilno PCB, mikro komponente (upori 0402), nameščene na površini (tanke silikonske/gelne/mikro priseske za preprečevanje gubanja/trganja)
3. Zaslon: plošča LCD/OLED, steklo na dotik (visoko prozoren material, brez madežev in prask)
C. Industrija avtomobilov in avtomobilskih delov
C.1 Temeljne zahteve:veliko sesanje (enojni sesalni disk ≥500N), prilagoditev več specifikacij (kovina/plastika/steklo), nedrseča
C.2 Ključni scenariji:
4. Izdelava karoserije: jeklena plošča/varjenje okvirja vrat (guma velikega premera/matrika z več priseski, protizdrsna tekstura)
5. Steklo/notranjost: namestitev vetrobranskega stekla, prenos površine usnjenega sedeža (temperaturno odporni silikonski/gobasti priseski, zaščita pred deformacijami)
6. Deli: ohišje valja motorja / ohišje menjalnika (vakuum + mehanska ključavnica, proti padcu)
D. Živilska in embalažna industrija
D.1 Temeljne zahteve:Material za živila (certifikat FDA), enostaven za čiščenje, odporen na udarce
D.2 Ključni scenariji:
1. Ravnanje s hrano: razvrščanje pekovskih izdelkov/svežega mesa/sadja (nizka sesalna goba, brez vonja in enostavna za pranje)
2. Avtomatizacija pakiranja: odpiranje embalažne vrečke, sterilno oblikovanje kartona (odprava statične elektrike/večtočkovno sesanje, primerno za tanko/trdo embalažo)
E. Industrija logistike in skladiščenja
E.1 Temeljne zahteve:učinkovito prilagajanje (več specifikacij blaga), stabilen pritisk, proti padcu
E.2 Ključni scenariji:
1. Ravnanje s kartonom: sortiranje kartona v e-trgovini (nastavljiv sesalni niz, vakuumski tlak)
2. Plošča/zvitek: prenos zvitka iz lesene plošče/plastične folije (dolg trak/obročasta sesalna skodelica, enakomerna adsorpcija za preprečevanje zamika)
F. Nova energija in posebne industrije
F.1 Nova energija (litijeva baterija/pv):
1. Litijeva baterijska plošča (antistatična porozna priseska, protiprašna), fotonapetostno steklo (velika prisesna silikonska priseska, brez prask)
F.2 Tisk in papir
1. Zajem papirja/tiskovine (vpojni papirni material, rahel podtlak za preprečevanje trganja in kontaminacije črnila)
III. Povzetek logike prilagajanja jedra
| Značilnosti obdelovanca | Program prilagajanja pipete | Ustrezni industrijski scenariji |
| Tanek/krhek/precizen | Silikonski/keramični material, mikro podtlak, mikro sesalna šoba | Elektronski polprevodniki, farmacevtski izdelki |
| Težki predmeti / velika velikost | Gumijasti material, prisesek velikega premera, niz priseskov | Avtomobili, logistični paneli |
| Zdravje/preprečevanje onesnaževanja | Silikon za hrano/medicino, strukturo, ki jo je enostavno čistiti | Zdravilo, hrana |
| Mehke / nepravilne površine | Gobast material, deformabilna priseska | Notranjost avtomobilov, hrana |
| Antistatične zahteve | Antistatični silikon s pomočjo ionskega vetra | elektronski polprevodnik |
